Как сделать разборный стеллаж из профильной трубы

Разборная конструкция стеллажа на основе профильной трубы – решение для тех, кто ценит надежность, простоту сборки и возможность адаптации под конкретные задачи хранения. В отличие от сварных аналогов, такой стеллаж легко транспортируется, собирается без специализированного оборудования и при необходимости может быть доработан или перенастроен под новые условия эксплуатации.

Оптимальным выбором для несущего каркаса служит профильная труба сечением 25×25 мм или 30×30 мм с толщиной стенки не менее 1.5 мм. Для полок рекомендуется использовать фанеру толщиной от 10 до 15 мм либо OSB-плиты. Крепление элементов осуществляется через болтовые соединения с применением мебельных уголков или сварных закладных с резьбой, что исключает люфт при эксплуатации.

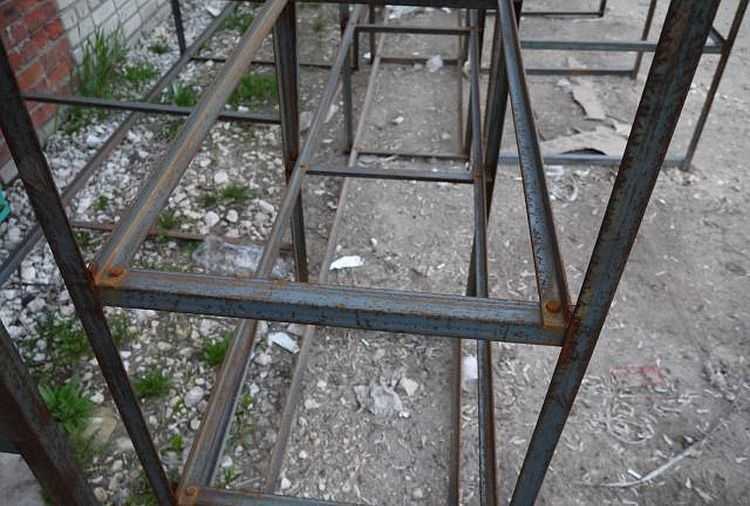

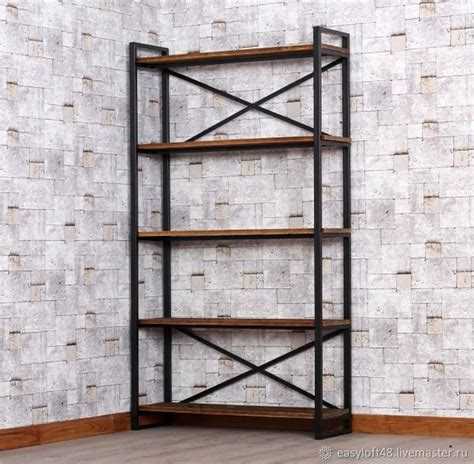

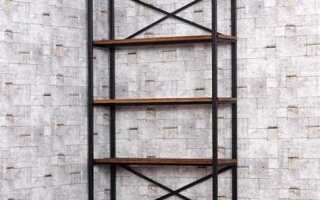

Для повышения устойчивости конструкции необходимо предусмотреть диагональные стяжки или продольные распорки. Их можно изготовить из перфорированного уголка или полосовой стали. При высоте стеллажа более 2 метров рекомендуется крепление к стене через анкерные болты. Расчетная нагрузка на одну полку при правильной сборке – до 80 кг, при усилении – до 120 кг.

Перед началом сборки важно провести точный раскрой труб и полок. Ошибка даже в несколько миллиметров может вызвать перекос конструкции. Резка производится с помощью торцовочной пилы с абразивным диском или ленточной пилы, торцы обрабатываются напильником и защищаются антикоррозийным грунтом. Разметку под сверление выполняют с использованием шаблона, обеспечивающего соосность отверстий на всех стойках.

Выбор сечения и толщины профильной трубы для стеллажа

Оптимальные параметры профильной трубы зависят от нагрузки на стеллаж, высоты конструкции и количества полок. Для стоек стеллажа, рассчитанного на нагрузку до 200 кг на полку, рекомендуется использовать трубу сечением 40×40 мм и толщиной стенки 2 мм. При повышенных нагрузках – до 400 кг на полку – подходит профиль 50×50 мм с толщиной стенки 2,5 мм.

Для горизонтальных перемычек и поперечных связей применяют трубы с меньшим сечением. При нагрузке до 100 кг на полку целесообразно использовать профиль 25×25 мм с толщиной стенки 1,5 мм. При более высоких нагрузках – от 30×30 мм и толщиной 2 мм.

Слишком тонкие трубы (менее 1,5 мм) нецелесообразны: они склонны к деформации при сверлении и сварке, а также теряют жёсткость под нагрузкой. Слишком толстые (более 3 мм) необоснованно увеличивают вес и стоимость конструкции без значительного прироста прочности.

При расчёте длины стоек учитывайте высоту помещения, зазор от потолка и высоту самих полок. Жесткость конструкции обеспечивается не только за счёт толщины стенки, но и за счёт правильного размещения поперечин и связей.

Профильные трубы с холодной прокаткой предпочтительнее: у них более точные геометрические размеры и меньше отклонения по толщине стенки, что важно при стыковке элементов и монтаже болтовых соединений.

Расчёт размеров стеллажа под конкретную нагрузку и помещение

Для начала измеряется доступное пространство: длина, ширина и высота участка, где будет установлен стеллаж. Между стеллажом и стенами оставляют по 20–30 мм для компенсации возможных неровностей. Высоту ограничивают с учётом свободного доступа к верхней полке, обычно не выше 2000–2200 мм для ручного использования.

Нагрузка рассчитывается исходя из планируемого веса на каждую полку. Если, например, требуется выдерживать 100 кг на полку, а полок планируется 5, то вертикальные стойки должны воспринимать не менее 500 кг общей нагрузки. Для этого подходит профильная труба сечением 40×40×2 мм или 50×25×2 мм. Более тонкие трубы деформируются при статической нагрузке.

Длина полок выбирается исходя из типа хранимых предметов. Для коробок и инструмента оптимальна длина 1000–1200 мм. При превышении длины в 1200 мм усиливается риск прогиба, поэтому необходимо устанавливать дополнительные опоры или использовать профиль 40×20×2 мм в качестве ребра жёсткости под полкой.

Глубину выбирают по габаритам предметов плюс 50–100 мм запаса. Оптимальная глубина для хранения большинства предметов – 400–600 мм. При превышении 600 мм затрудняется доступ к задней части полки, особенно если стеллаж стоит у стены.

Шаг между полками рассчитывается по высоте предметов с учётом запаса 30–50 мм. Например, при хранении ящиков высотой 300 мм целесообразно делать расстояние между полками 350 мм. Это исключает заедание и обеспечивает свободную укладку и извлечение предметов.

Итоговая конструкция должна учитывать как равномерную, так и сосредоточенную нагрузку. Если в центре полок предполагается размещение тяжёлых предметов, следует добавить поперечные перемычки для исключения прогиба и увеличения срока службы стеллажа.

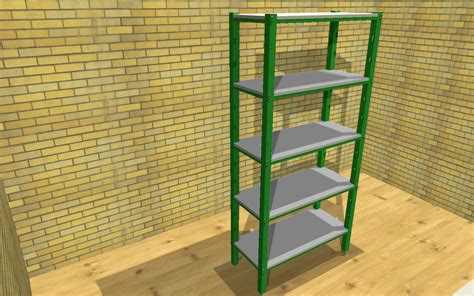

Составление чертежа и подготовка схемы сборки

Для точного изготовления разборного стеллажа из профильной трубы необходимо предварительно составить подробный чертёж с указанием всех размеров и соединений. Основой служит расчёт нагрузки на каждую полку – например, при предполагаемой нагрузке в 100 кг на ярус используется труба 40×40×2 мм для вертикальных стоек и 25×25×2 мм для поперечин.

Определите габариты стеллажа: высоту, ширину и глубину. Стандартный вариант для гаража или мастерской – 1800×1000×500 мм (В×Ш×Г). Высота между полками – 350 мм, учитывая толщину настила (обычно 10–15 мм фанера или OSB). Количество полок – 4–5. Учитывайте наличие регулируемых опор или отверстий под крепление к полу и стене.

Соединения – болтовые, через просверленные отверстия в трубе. Для надёжности рекомендовано предусмотреть уголки или косынки в местах соединения поперечин со стойками. Сварка допускается, если не планируется частая разборка.

Чертёж должен включать:

• Общий вид стеллажа с размерами всех сторон
• Схему расположения отверстий под крепёж (обычно ⌀10 мм, шаг 30–50 мм от края трубы)
• Маркировку деталей: стойки S1–S4, поперечины P1–P8, продольные связи L1–L4

Ниже приведён пример спецификации для базовой модели:

На схеме сборки укажите последовательность соединения элементов, начиная с нижнего яруса. Пронумеруйте узлы и добавьте пояснения по крепежу (например, болт М8×60 с гайкой и шайбами). Отдельно обозначьте элементы, предназначенные для усиления жёсткости конструкции (косынки, укосины). Это обеспечит точность сборки и стабильность конструкции при эксплуатации.

Перечень инструментов и расходных материалов для работы

Инструменты:

Болгарка (УШМ) с отрезным и зачистным дисками – для резки профильной трубы и зачистки кромок. Мощность не менее 1000 Вт, диаметр диска – 125 мм.

Сварочный инвертор с электродами Ø2.5–3 мм – для соединения элементов каркаса. Рекомендуемый ток – от 90 до 120 А.

Дрель или шуруповерт с набором сверл по металлу Ø4–10 мм – для подготовки отверстий под болты или заклёпки.

Рулетка 3–5 м и угольник – для точной разметки труб под углом 90°.

Молоток и керн – для накернивания мест сверления, чтобы избежать смещения сверла.

Тиски или струбцины – для фиксации труб при обработке.

Маркер или строительный карандаш – для нанесения разметки на металл.

Металлическая щетка – для очистки поверхности перед сваркой.

Расходные материалы:

Профильная труба сечением 40×20 мм и 20×20 мм, толщина стенки – 1.5–2 мм. Количество зависит от размеров стеллажа.

Электроды марки МР-3 или аналогичные, длина 300 мм.

Отрезные и зачистные круги для УШМ – по 2–3 штуки каждого типа.

Болты с гайками и шайбами М6 или М8 – для сборки разборных узлов. Длина – 30–50 мм в зависимости от места крепления.

Антикоррозионная грунтовка и краска по металлу – для защиты конструкции от ржавчины. Предпочтительно использовать аэрозольную упаковку для равномерного нанесения.

Обезжириватель – для подготовки поверхности перед окрашиванием.

Способы соединения элементов для разборной конструкции

При изготовлении разборного стеллажа из профильной трубы важно предусмотреть такие соединения, которые обеспечат прочность, жёсткость и лёгкую сборку/разборку без сварки. Ниже представлены проверенные методы, подходящие для домашнего изготовления.

• Болтовое соединение через втулки
  • В профильной трубе сверлятся отверстия с обеих сторон соединяемых элементов.
  • Внутрь вставляются металлические втулки, чтобы избежать деформации при затяжке болтов.
  • Используются болты М6–М10 с гайками, желательно с нейлоновыми вставками (самоконтрящиеся).
• Съёмные угловые соединители
  • Применяются готовые пластиковые или металлические уголки для профильной трубы 20×20 или 25×25 мм.
  • Фиксация осуществляется нажимными винтами или клиновидной вставкой.
  • Подходят для лёгких и средненагруженных конструкций.
• Закладные гайки и мебельные эксцентрики
  • Внутри трубы устанавливаются закладные гайки с фиксацией через отверстие в профиле.
  • Снаружи в торце вставляется болт или эксцентриковая стяжка, затягивающая элементы друг к другу.
  • Обеспечивают скрытую сборку без выступающих частей.
• Штифтовые соединения
  • В одной трубе делается отверстие, во второй – вставляется штифт (стальной стержень Ø6–8 мм).
  • Фиксация достигается за счёт плотной посадки и возможности сквозной шплинтовки.
  • Подходят для соединения стоек с полками, когда необходима фиксация без инструмента.
• Соединение на струбцинных хомутах
  • Используются металлические обжимные хомуты с винтовой фиксацией.
  • Позволяют закрепить поперечины к вертикалям без сверления.
  • Подходят для быстрой модификации конфигурации стеллажа.

Выбор метода зависит от предполагаемой нагрузки, доступного инструмента и частоты разборки. Для прочных несущих элементов предпочтительны болтовые или штифтовые соединения, для регулируемых – хомуты и съёмные уголки.

Порядок резки и сверления профильной трубы

Для точного и безопасного выполнения резки профильной трубы потребуется подготовить инструменты: ножовку по металлу или болгарку с отрезным диском, а также сверлильный станок или дрель с комплектом сверл по металлу.

1. Подготовка и разметка
   • Тщательно измерьте длину каждой детали с учетом допусков ±1 мм.
   • Разметьте линии реза чётким маркером или мелом, используя угольник для ровных углов.
   • Для сверления отметьте центр отверстий острым кернером, чтобы сверло не соскальзывало.
2. Резка трубы
   • Зафиксируйте трубу в тисках, чтобы исключить смещение при резке.
   • При работе с болгаркой держите инструмент под прямым углом к трубе, чтобы рез был ровным и без заусенцев.
   • Для минимизации нагрева делайте рез медленно, давая инструменту остывать.
3. Обработка кромок
   • Удалите заусенцы напильником или шлифовальной шкуркой с зернистостью 120-150.
   • Особое внимание уделяйте внутренним углам, чтобы обеспечить плотное прилегание соединений.
4. Сверление отверстий
   • Используйте сверла с острым режущим углом, диаметром на 0,1-0,2 мм больше диаметра крепежа.
   • Перед основным сверлением сделайте направляющее отверстие диаметром 2-3 мм.
   • Сверлите на малых оборотах, периодически охлаждая зону сверления для предотвращения перегрева.
   • Если труба тонкостенная, закрепите подложку из древесины или пластика для предотвращения деформации при выходе сверла.
5. Контроль и финальная обработка
   • Проверьте соответствие размеров и чистоту отверстий с помощью шаблона или крепежа.
   • Удалите остатки металлической стружки с поверхности и внутри труб для предотвращения коррозии.

Обработка, окраска и антикоррозийная защита металла

Перед нанесением защитных покрытий профильную трубу необходимо тщательно подготовить. Сначала удаляют все следы масла, грязи и ржавчины с помощью обезжиривателя и металлической щетки или шлифовальной машинки с наждачной бумагой зернистостью 80–120. Для устранения стойкой коррозии применяют пескоструйную обработку или использование кислотных растворов на основе фосфорной или соляной кислоты с последующим промыванием и сушкой.

После подготовки поверхности важно нанести грунтовку с антикоррозийными свойствами. Рекомендуется использовать эпоксидные или цинкосодержащие грунтовки, которые обеспечивают хорошее сцепление и длительную защиту. Нанесение проводят кистью, валиком или распылителем в 1–2 слоя с выдержкой между нанесениями согласно инструкции производителя, обычно 2–4 часа.

Для окраски лучше выбирать эмали на полиуретановой или алкидной основе, обладающие устойчивостью к механическим воздействиям и ультрафиолету. Толщина слоя краски должна быть не менее 40–50 микрон. Покрытие наносят в 2 слоя, давая каждому слою просохнуть не менее 6 часов при температуре от +15°C.

Для дополнительной защиты от коррозии и увеличения срока службы металлического стеллажа рекомендуются обработка антикоррозийными средствами после окраски, например, восковыми или силиконовыми составами. Их наносят тонким слоем и полируют для создания водоотталкивающего барьера.

Регулярный осмотр готовой конструкции позволит выявлять повреждения покрытия и своевременно обновлять защитные слои, что предотвратит образование очагов коррозии и продлит эксплуатацию стеллажа.

Инструкция по сборке и проверке устойчивости стеллажа

Подготовьте все элементы каркаса и крепеж: профильные трубы, уголки, болты с гайками, шайбы, а также инструменты – дрель, ключи и уровень.

Соберите основание, соединяя профильные трубы в прямоугольник. Убедитесь, что углы точно 90°, проверяя с помощью угольника или строительного уровня.

К основанию прикрепите вертикальные стойки. Для жесткости используйте соединения с двумя болтами на каждом узле, предварительно просверлив отверстия строго по центру профиля.

Установите горизонтальные полки, закрепляя их на стойках с шагом не более 50 см для равномерного распределения нагрузки. Каждый узел должен быть затянут с усилием, но без деформации трубы.

Проверьте перпендикулярность всех соединений с помощью уровня и угольника, при необходимости откорректируйте, ослабив крепления и подогнав элементы.

Для проверки устойчивости слегка раскачайте стеллаж по диагоналям. Отсутствие люфтов и скрипа свидетельствует о надежной жесткости конструкции.

Если выявлены зазоры или смещения, установите дополнительные ребра жесткости или усиленные уголки на стыках.

Затяните все болты окончательно, контролируя равномерное усилие ключом, чтобы избежать перекоса и разрушения резьбы.

Установите стеллаж на ровное основание, при необходимости подкладывая регулируемые опоры или прокладки под ножки для выравнивания.

Финальная проверка – горизонтальность полок и отсутствие качаний. При правильной сборке и выверке конструкция выдержит заявленную нагрузку без деформаций и смещений.

Вопрос-ответ:

Какие материалы понадобятся для изготовления разборного стеллажа из профильной трубы?

Для сборки такого стеллажа обычно требуются профильные трубы (стальные), крепежные элементы (болты, гайки, шайбы), уголки для соединения, а также инструменты — болгарка или пила по металлу, сварочный аппарат (если предполагается сварка), дрель с набором сверл и ключи. Для повышения устойчивости можно использовать пластиковые или резиновые заглушки на торцы труб.

Как правильно рассчитать размеры стеллажа под конкретное помещение и груз?

Перед началом работы важно измерить пространство, где планируется установить стеллаж, и определить максимальный вес, который он должен выдерживать. Исходя из этого, выбирают сечение труб — более толстые и широкие для больших нагрузок. Затем определяют высоту, ширину и глубину конструкции с учётом удобства доступа к полкам и габаритов хранимых предметов. Рекомендуется добавить небольшой запас прочности, чтобы избежать деформаций под нагрузкой.

Какие способы соединения элементов применяются при изготовлении разборного стеллажа из профильной трубы?

Чаще всего используют болтовые соединения с помощью специальных уголков или крепёжных пластин. Такой метод позволяет легко собрать и разобрать конструкцию без сварки. Иногда применяется сварка для усиления узлов, но при этом теряется мобильность стеллажа. Для разборных моделей предпочтительнее крепеж на болтах — он обеспечивает необходимую жёсткость и возможность при необходимости изменить конфигурацию.

Какие ошибки часто допускают при самостоятельном изготовлении такого стеллажа и как их избежать?

Одной из распространённых ошибок является неправильный подбор толщины трубы, из-за чего стеллаж не выдерживает нагрузку и деформируется. Также часто недооценивают важность точности при нарезке и сверлении отверстий — несоответствие размеров приводит к сложностям при сборке. Чтобы избежать проблем, нужно тщательно измерять, использовать уровень и шаблоны для сверления, а также выбирать материал с небольшим запасом прочности.

Как обеспечить устойчивость и безопасность разборного стеллажа из профильной трубы в домашнем использовании?

Устойчивость конструкции достигается правильным распределением нагрузки и жёсткими креплениями. Для дополнительной безопасности стоит закрепить стеллаж к стене с помощью уголков или специальных крепежей. Ножки можно оснастить регулируемыми опорами, чтобы компенсировать неровности пола. Не следует перегружать полки сверх расчётной нагрузки и хранить тяжелые предметы на нижних ярусах.
