Правильная установка насоса в системе отопления частного дома – важный этап, который напрямую влияет на эффективность и долговечность отопления. От качества монтажа зависит стабильность работы системы, а также комфорт и экономия энергии. В этом процессе необходимо учитывать множество факторов: от мощности насоса до правильного выбора места установки. Без правильно подобранного оборудования система может работать с перебоями, а отопление станет менее эффективным.

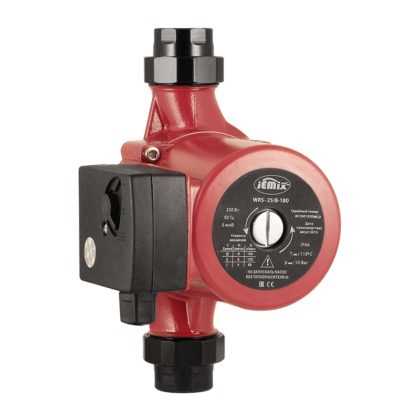

Первым шагом является выбор подходящего насоса. Он должен соответствовать мощности системы отопления, учитывая её размер, тип радиаторов, длину трубопроводов и количество этажей. Для частных домов чаще всего используют циркуляционные насосы с мокрым ротором, так как они обеспечивают бесшумную работу и высокую эффективность. Определить необходимую мощность можно с помощью расчётов, исходя из площади обогреваемых помещений и требуемой температуры.
Месторасположение насоса также играет ключевую роль. Насос нужно устанавливать на подающем трубопроводе, который идет от котла. Важно, чтобы насос был установлен горизонтально, и его ротор вращался в направлении потока воды. Также следует обратить внимание на направление стрелки, указанное на корпусе устройства, чтобы избежать ошибок в монтаже, которые могут повлиять на работу системы.
При монтаже насоса следует учитывать и его защиту от возможных засоров. Для этого рекомендуется устанавливать фильтр перед насосом, который будет предотвращать попадание грязи и посторонних частиц в механизм. Важно также предусмотреть возможность быстрой демонтажной установки насоса для обслуживания или замены, что облегчает эксплуатацию системы отопления.
Выбор типа насоса в зависимости от конфигурации отопления
Тип насоса подбирается строго под схему циркуляции теплоносителя и особенности разводки трубопровода. Ошибочный выбор может привести к неэффективной работе системы или преждевременному выходу оборудования из строя.
- Однотрубная система: требуется насос с высоким напором. Подходит модель с напором не менее 6 м, чтобы компенсировать гидравлические потери по всей длине кольца. Важно учитывать диаметр труб и количество подключённых радиаторов.
- Двухтрубная система: достаточно насоса со средним напором (3–4 м) и производительностью до 3 м³/ч. Обеспечивает равномерную подачу теплоносителя при минимальных перепадах давления между подачей и обраткой.
- Система с тёплыми полами: используется циркуляционный насос с возможностью регулировки скорости. Оптимальный вариант – модели с тремя скоростями или инверторным управлением, позволяющие точно подстраивать поток под каждый контур.
- Сложные разветвлённые системы (с несколькими отопительными контурами): необходимы насосные группы для каждого контура с индивидуальной регулировкой. Часто применяются насосы с «мокрым» ротором и функцией автоматического управления в зависимости от температуры обратной линии.
- Системы с бойлером косвенного нагрева: предпочтительны насосы с приоритетной функцией – переключением потока в сторону бойлера при снижении температуры воды в нём. Это сокращает время нагрева ГВС без ухудшения отопления.
Перед покупкой следует учитывать максимальное сопротивление контура и расчётную производительность: 0,1–0,15 м³/ч на каждый кВт мощности котла. Оптимальный запас – не более 20% от расчётных значений.
Определение оптимального места установки насоса

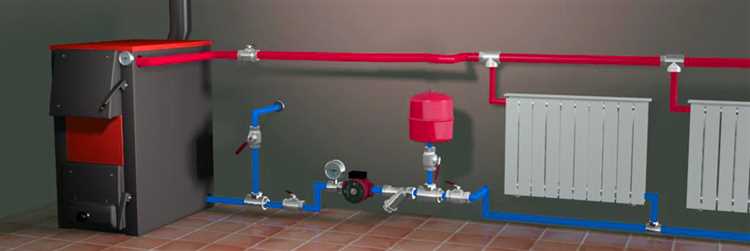

Для стабильной работы циркуляционного насоса необходимо учитывать гидравлические особенности системы. Наиболее эффективное место установки – на подающей или обратной линии непосредственно перед котлом. Это обеспечивает минимальное сопротивление и равномерное распределение потока по контурам.

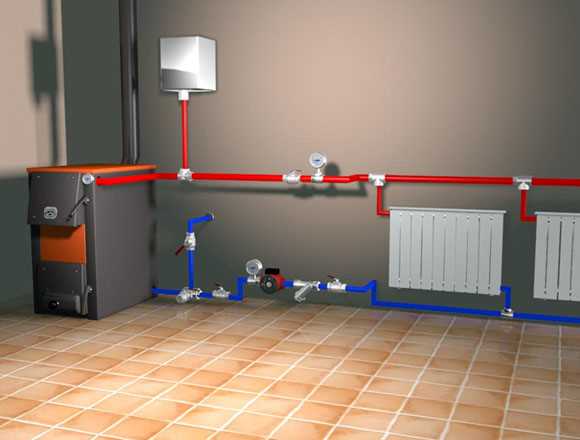

При наличии закрытой системы с расширительным баком насос размещается на обратке после бака. Такое расположение исключает риск кавитации, так как давление в этой точке системы выше атмосферного. В открытых системах целесообразно устанавливать насос до открытого расширительного бака, обеспечивая приток воды самотеком.
При монтаже следует учитывать направление потока, указанное стрелкой на корпусе насоса. Вертикальное размещение допустимо только при горизонтальном положении ротора. Несоблюдение этого требования приводит к перегреву и ускоренному износу подшипников.
Насос должен устанавливаться в точке с минимальными воздушными пробками. Оптимально – в нижней части магистрали. Наличие запорной арматуры с обеих сторон упрощает демонтаж и техническое обслуживание без слива теплоносителя.

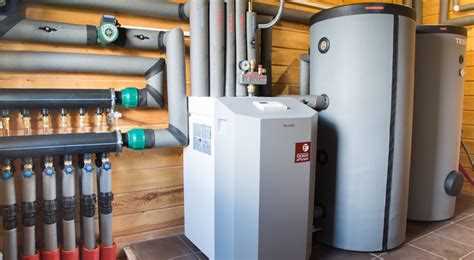

Для мультиконтурных систем установка насоса после гидрострелки или коллектора предотвращает перераспределение потоков и гарантирует независимую работу контуров.
Подготовка трубопровода и узлов подключения
Перед установкой насоса необходимо обеспечить чистоту и герметичность трубопровода. Все участки, где будет врезаться насос, должны быть промыты от шлама, ржавчины и строительной пыли. Используется промывка водой под давлением с установкой временного фильтра грубой очистки 300 мкм.
Разрез труб выполняется строго перпендикулярно оси. Использование трубореза предпочтительнее, чем болгарки, во избежание заусенцев и перегрева металла. Все кромки обрабатываются напильником или фаскоснимателем для исключения турбулентности потока.

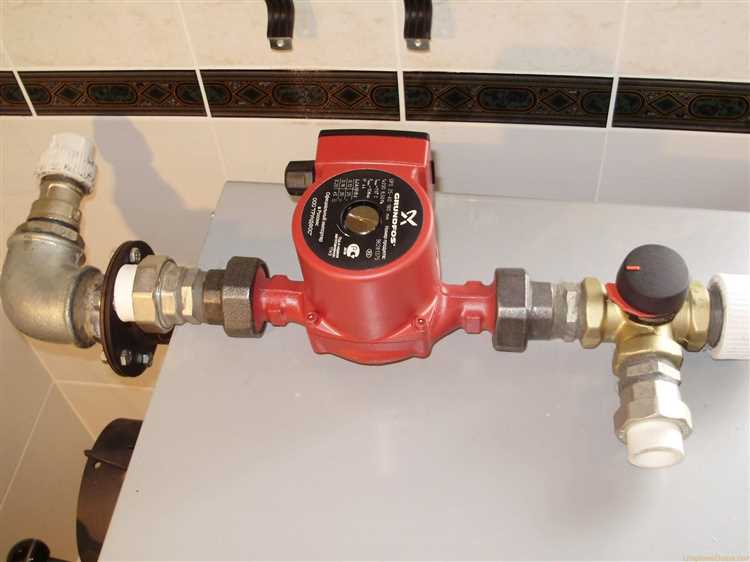

Установка запорной арматуры до и после предполагаемого места монтажа насоса обязательна. Используются шаровые краны с минимальным сопротивлением потоку. Между ними предусматривается участок для насоса длиной согласно его монтажной длине, как правило – 130 или 180 мм.
Резьбовые соединения уплотняются льном с пастой или фум-лентой с учетом типа резьбы. Избегать чрезмерного усилия при затяжке – излишнее давление разрушает латунные и пластиковые элементы.
Если трубопровод выполнен из полипропилена, отступ от сварного шва до фитинга должен быть не менее 50 мм. Это предотвратит деформацию от термического расширения и снизит риск утечек.
Рекомендуется предусмотреть установку обратного клапана, если насос работает в системе с естественной циркуляцией – он исключит обратный ток теплоносителя при отключении электроэнергии.
Место подключения выбирается на обратной линии, перед котлом, в горизонтальном участке трубы. Насос должен располагаться валом строго горизонтально – это продлевает срок службы подшипников и ротора.
Электрическое подключение циркуляционного насоса
Циркуляционный насос подключается к электросети через выделенную линию с автоматическим выключателем номиналом, соответствующим мощности насоса – обычно 6–10 А. Используется медный провод сечением не менее 1,5 мм² при длине линии до 20 м. При большем расстоянии применяют сечение 2,5 мм².
Подключение выполняется через клеммную колодку внутри корпуса насоса. Стандартная схема: L – фаза, N – ноль, Ꮛ – заземление. Обязательно наличие защитного заземления – подключается к контуру заземления дома, сопротивление не выше 4 Ом.
Для защиты от перегрева и скачков напряжения рекомендуется установка УЗО с током утечки 30 мА. Если насос подключается через термореле или автоматику котла, обязательно соблюдение электрической схемы, указанной в инструкции оборудования. Подключение через бытовую розетку допускается только временно и при наличии заземлённого контура.
Шнур питания должен быть термостойким (не ниже 90 °C), особенно если проходит вблизи труб отопления. Все соединения защищаются распределительной коробкой с классом защиты IP44 и выше. Категорически запрещено соединять провода скруткой – только клеммные зажимы или пайка.
Перед подключением обязательно отключение вводного автомата. Проверка правильности подключения выполняется мультиметром. При первом запуске контролируется ток потребления – он не должен превышать паспортное значение более чем на 10 %.
Проверка направления потока и уплотнение соединений
Перед монтажом насоса необходимо определить направление движения теплоносителя. На корпусе устройства имеется литая стрелка, указывающая направление потока. Установка насоса в обратную сторону приведёт к нарушению циркуляции и перегреву котла.
Установка насоса должна выполняться строго в соответствии с направлением стрелки, при этом вал двигателя располагается горизонтально. Это обеспечивает равномерную смазку подшипников и предотвращает преждевременный износ.
Для герметизации резьбовых соединений рекомендуется использовать лен, пропитанный антикоррозийной пастой, или сантехнический герметик, устойчивый к высоким температурам (до 120 °C). ФУМ-лента допускается только при наличии металлических резьб без конусной формы.
После монтажа следует проверить плотность соединений: открыть систему и контролировать наличие протечек. При необходимости подтянуть резьбы, но без избыточного усилия, чтобы не повредить корпус насоса или фитинги.
Пуско-наладка и проверка работы насоса в системе

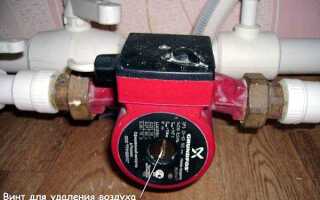

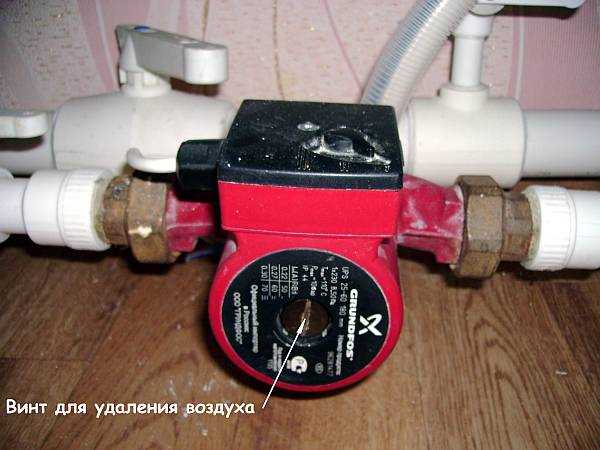

Перед первым запуском циркуляционного насоса необходимо убедиться в отсутствии воздуха в трубопроводе. Воздушные пробки блокируют поток теплоносителя и могут повредить насос. Для удаления воздуха откройте автоматический или ручной воздухоотводчик, расположенный в верхней точке системы и на корпусе насоса.
После удаления воздуха выполните следующую последовательность действий:
- Подключите насос к электросети через автомат защиты соответствующей мощности (обычно 6–10 А для бытовых моделей).
- Убедитесь, что клеммы зажаты, а изоляция кабелей не повреждена. При наличии термостата проверьте его настройку.
- Установите регулятор скорости (если он есть) на минимальное значение для первого запуска.
- Запустите насос и проверьте направление стрелки на корпусе – оно должно совпадать с направлением потока в системе.
В течение первых 10–15 минут работы контролируйте:
- отсутствие вибрации и постороннего шума – гул может свидетельствовать о воздушной пробке или износе ротора;
- температуру корпуса – допустимый нагрев до 60–70°C;
- давление в системе – сравните с расчетным значением (обычно 1,5–2 атм для двухэтажного дома);
- равномерность прогрева всех радиаторов – при слабом прогреве на удаленных участках увеличьте скорость насоса.
После успешной пуско-наладки рекомендуется зафиксировать рабочие параметры: скорость насоса, давление и температуру на подаче и обратке. Эти данные пригодятся при дальнейшей диагностике системы.
Вопрос-ответ:
Какие факторы нужно учитывать при выборе насоса для системы отопления частного дома?
При выборе насоса для системы отопления важно учитывать несколько факторов. Во-первых, нужно определить тип системы отопления: однотрубную или двухтрубную. Это повлияет на характеристики насоса. Во-вторых, следует учитывать мощность устройства, которая должна соответствовать размерам дома и мощности котла. В-третьих, необходимо обратить внимание на производительность насоса, которая должна обеспечивать достаточный напор воды в системе для эффективного прогрева всех помещений. Также стоит учесть уровень шума и энергоэффективность, чтобы избежать лишних затрат.
Как установить насос в систему отопления частного дома самостоятельно?
Установка насоса в систему отопления может быть выполнена самостоятельно, если следовать пошаговой инструкции. Для начала нужно определить место для его установки: насос ставят в горизонтальном положении на трубопроводе, в котором вода будет циркулировать. Следующий этап — установка креплений и соединение насоса с трубами, используя резьбовые соединения или фитинги. Не забывайте о правильной ориентации насоса, чтобы стрелка на корпусе указывала направление потока воды. Важно также проверить герметичность всех соединений и установить дополнительные элементы, такие как фильтр или клапан, если это предусмотрено конструкцией системы.
Какие признаки указывают на неисправность насоса в системе отопления?
Неисправность насоса в системе отопления можно определить по нескольким признакам. Один из них — снижение эффективности обогрева: если в отдельных комнатах стало холоднее, это может означать, что насос не обеспечивает нужный напор воды. Также возможны посторонние шумы, такие как скрежет или вибрация, что может свидетельствовать о проблемах с подшипниками или неправильной установке. Если насос не работает вообще, возможно, его двигатель перегрелся или произошел сбой в электросистеме. В случае возникновения таких симптомов лучше обратиться к специалисту для диагностики и ремонта.
Как выбрать правильный тип насоса для системы отопления частного дома?
Выбор типа насоса зависит от особенностей вашей системы отопления. Для однотрубных систем лучше выбрать циркуляционные насосы с малой мощностью и хорошей производительностью, так как в таких системах вода двигается по одному трубопроводу. Для двухтрубных систем подойдет насос с высокой производительностью, который сможет обеспечить нужный напор воды в каждой из веток системы. Также учитывайте размеры вашего дома и особенности котла — для больших домов могут понадобиться более мощные насосы. Важно также обратить внимание на тип управления насосом (автоматическое или ручное), чтобы выбрать наиболее удобное решение для эксплуатации.
