Работа с бетонными стенами требует точного подхода: материал плотный, вибрация от инструмента может вызывать микротрещины, а неправильная глубина отверстия приведёт к проблемам при монтаже розеток. Установка подрозетника – ключевой этап, от которого зависит надёжность всей электропроводки и удобство эксплуатации розеток в будущем.
Перед сверлением необходимо определить точную высоту размещения розеток. В жилых помещениях стандарт – 300 мм от уровня чистого пола, но в кухонной зоне этот параметр может увеличиваться до 1100 мм, в зависимости от планировки. Контур размещения подрозетника размечают строительным уровнем и маркером, строго горизонтально, особенно при установке нескольких розеток в линию.
Для высверливания отверстия используют коронку по бетону диаметром 68 мм с твердосплавными напайками. Рекомендуется применять перфоратор с режимом сверления без удара на первом этапе, чтобы исключить сколы по краям. Глубина сверления – не менее 45 мм для стандартного подрозетника, с учётом зазора под кабель и монтажную смесь.
Фиксация подрозетника осуществляется на гипсовую шпаклёвку или специальный алебастр. Не допускается установка «всухую» или на монтажную пену: это снижает прочность фиксации и может привести к люфту розетки. Кабель заводится в подрозетник через предварительно пробитое отверстие с уплотнительной втулкой. После выравнивания по уровню подрозетник фиксируется, излишки смеси убираются до затвердевания.
После полного высыхания состава (не менее 30 минут при стандартной температуре) можно переходить к монтажу электроустановочных изделий. Наличие прочной, правильно заглублённой и точно выставленной монтажной базы гарантирует долговечность и безопасность всей электрической системы.

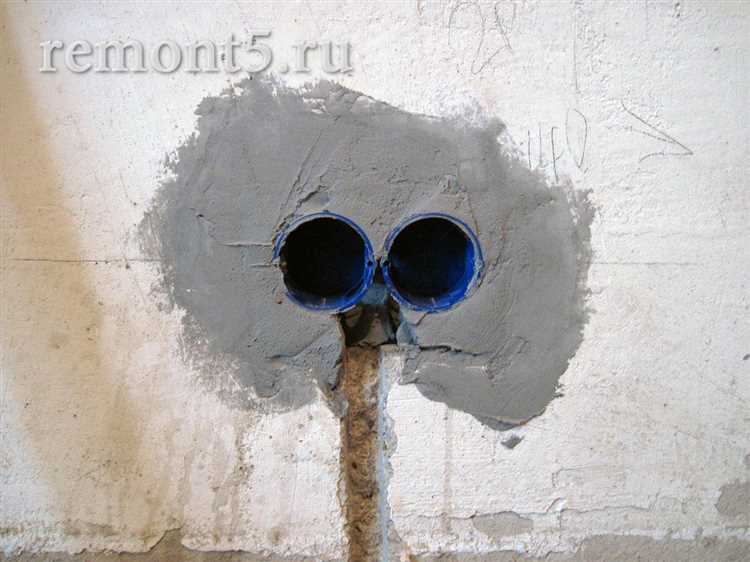

Выбор типа подрозетника для бетонной стены
Для установки в бетонную стену подходят исключительно подрозетники, предназначенные для монолитного и кирпичного основания. Использование моделей для гипсокартона недопустимо – они не обеспечивают надёжной фиксации и разрушаются при нагрузке.
- Выбирайте подрозетники с монтажными лапками из металла или усиленного пластика. Они обеспечивают надёжное крепление в подготовленном отверстии и не деформируются при заливке раствором.
- Глубина корпуса – от 45 мм. Мелкие модели затрудняют подключение современной фурнитуры, особенно с USB и модульными элементами.
- Материал – негорючий пластик с маркировкой по ГОСТ 50827 или европейским стандартам (например, V0 по UL94). Это исключает риск распространения огня при коротком замыкании.
- Для блоков из нескольких розеток используйте модульные подрозетники с соединительными направляющими. Они обеспечивают точное позиционирование и выравнивание рамок.
- Обращайте внимание на наличие заводских перфораций под ввод кабеля. Их должно быть не менее трёх: сверху, снизу и сзади, диаметром от 16 до 25 мм – под гофру и металлорукав.
Оптимальный выбор для бетона – круглые подрозетники диаметром 68 мм с возможностью стыковки. Они совместимы с большинством установочных изделий и легко размещаются в стандартной коронке.
Необходимые инструменты и расходные материалы
Для установки подрозетника в бетонную стену потребуется следующий комплект инструментов и материалов:
- Перфоратор с коронкой по бетону – диаметр 68–70 мм. Используется для высверливания посадочного гнезда под подрозетник. Мощность не менее 800 Вт.
- Бур по бетону – 6–8 мм, для высверливания направляющего отверстия в центре будущей посадки и, при необходимости, разметки трасс для кабеля.
- Молоток и зубило – для корректировки ниши, если бетон плотный или имеет включения, мешающие установке.
- Строительный уровень – пузырьковый или лазерный, чтобы точно выставить положение подрозетника по вертикали и горизонтали.
- Шпатель узкий – для нанесения раствора и подравнивания поверхности вокруг подрозетника.
- Разметочный карандаш или маркер – предпочтительно водостойкий, для нанесения точной разметки на бетонной поверхности.
- Рулетка – для точного измерения высоты установки и межосевых расстояний при монтаже нескольких подрозетников.
Из расходных материалов понадобятся:
- Подрозетник пластиковый – диаметр 68 мм, глубина 45–60 мм. При выборе обращать внимание на наличие соединительных пазов и фиксаторов кабеля.

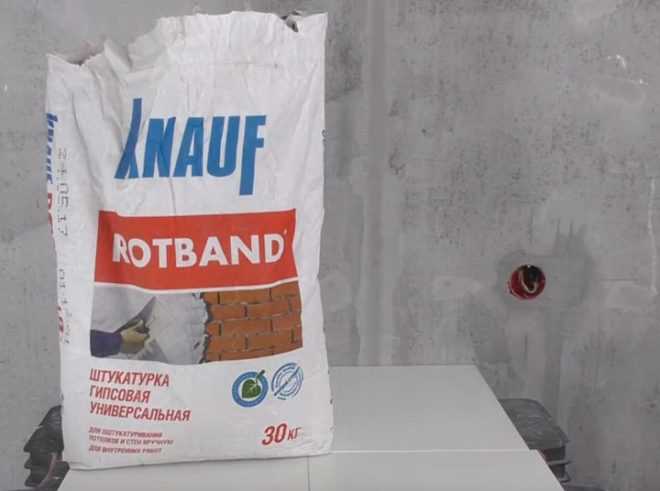

- Гипсовая монтажная смесь – алебастр или специализированный гипсовый состав типа «Ротбанд» или «Перфликс». Время схватывания – до 10 минут.
- Грунтовка глубокого проникновения – для обработки посадочного места перед установкой, улучшает сцепление смеси с бетоном.
- Кабель канализационный гофрированный – для прокладки питающего провода к подрозетнику, диаметр подбирается под сечение кабеля (обычно 16–20 мм).
- Электрический провод – маркировка ВВГнг-LS, сечение 2.5 мм² для розеточной группы.
Все инструменты должны быть в рабочем состоянии, с заточенными коронками и исправной изоляцией на проводах. Перед началом работ необходимо отключить электропитание в помещении.
Разметка места установки подрозетника
Для точной разметки понадобится уровень, рулетка, маркер, перфоратор с буром 6 мм и шнур отбивочный. Начинать следует с определения высоты установки подрозетника. Для розеток в жилых комнатах оптимальна высота 300 мм от чистового пола, для выключателей – 900 мм. В кухнях розетки для бытовой техники размещаются на высоте 1100–1200 мм.
Отмерьте нужную высоту от пола и сделайте отметку. С помощью уровня перенесите отметку горизонтально, если планируется установка нескольких подрозетников в линию. При размещении группы подрозетников соблюдайте межосевое расстояние 71 мм – это стандарт для соединения коробок между собой.
С помощью шнура или лазерного уровня проведите горизонтальную или вертикальную линию, на которой будут располагаться центры подрозетников. Точки центров отмечаются крестом. Центр подрозетника должен находиться на достаточном расстоянии от краёв стен, оконных и дверных проёмов – минимум 150 мм.
При монтаже подрозетников в местах пересечения горизонтальных и вертикальных кабельных трасс убедитесь, что их центр находится на безопасном расстоянии от будущих проводов. Это снизит риск повреждения кабеля при установке коробки.
Для бетонных стен желательно сразу наметить отверстия под направляющие буром, используя перфоратор с буром 6 мм. Это облегчит последующее сверление коронки и обеспечит точное совпадение центра отверстия с разметкой.

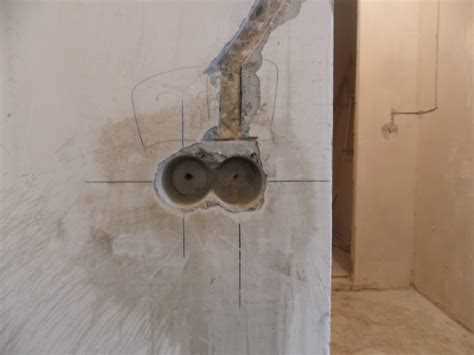

Сверление отверстия в бетоне под подрозетник
Для сверления отверстия в бетонной стене используется коронка по бетону с алмазным или победитовым напылением диаметром 68 мм. Электродрель должна иметь режим ударного сверления и мощность не менее 800 Вт. Идеально подходит перфоратор с SDS+ патроном.
Перед началом работ необходимо точно разметить центр будущего отверстия с помощью уровня и рулетки. Разметка выполняется карандашом или маркером. Центр отверстия рекомендуется накернить для устойчивости коронки при старте.
Сверление выполняется на средней скорости без сильного нажатия. Инструмент держится строго перпендикулярно стене. Глубина сверления – 45 мм для стандартного подрозетника. После прохождения коронкой основного круга центр удаляется зубилом или долотом.
При сверлении желательно использовать пылесос или насадку с пылеудалением, так как бетонная пыль вредна и затрудняет обзор. Если в стене присутствует арматура, коронку следует заменить на отрезной круг и аккуратно пройти участок болгаркой, затем продолжить сверление.
После извлечения керна проверяется глубина и чистота посадочного гнезда. Неровности устраняются зубилом. Подрозетник должен входить плотно, без перекосов.
Удаление остатков материала и очистка отверстия
После завершения сверления и выбивания отверстия для подрозетника важно полностью удалить остатки бетона и пыли. Для этого сначала используйте зубило с молотком, чтобы аккуратно отбить выступающие фрагменты, не повреждая края отверстия. Глубина и форма должны строго соответствовать размеру подрозетника, иначе он не встанет плотно.
Затем воспользуйтесь строительным пылесосом – бытовые модели не обеспечат достаточной мощности. Удалите всю пыль и мелкие частицы со стенок и дна ниши. Даже минимальный слой пыли снижает адгезию монтажного раствора.
Если пылесос недоступен, используйте кисть с жесткой щетиной и вручную соберите пыль. Обязательно продуйте отверстие сжатым воздухом или баллоном с воздухом, особенно если ниша глубокая или имеет сложную форму.
Проверьте, нет ли остатков арматуры или инородных включений. При обнаружении металлических элементов их необходимо аккуратно срезать болгаркой или дремелем с отрезным кругом. Острые края притупите напильником.
Очистка должна завершаться визуальным осмотром: поверхность должна быть сухой, чистой, без следов цементной пыли, трещин и расслоений бетона. Только после этого переходите к установке подрозетника.
Подготовка подрозетника к установке
Перед монтажом подрозетника необходимо тщательно проверить его геометрию. Важно убедиться, что корпус не деформирован, а крепежные лапки целы и функционируют без заеданий. Диаметр подрозетника должен строго соответствовать диаметру подготовленного отверстия в стене, обычно от 68 до 72 мм для стандартных моделей.
Рекомендуется удалить с внутренней поверхности пыль и мелкие частицы, чтобы обеспечить надежный контакт с электропроводкой. При наличии вентиляционных отверстий их необходимо очистить, не повреждая конструкцию.
Крепежные элементы – лапки или винтовые зажимы – следует проверить на подвижность и при необходимости смазать техническим вазелином для облегчения установки и предотвращения коррозии.
Для повышения устойчивости подрозетника к влаге, особенно в помещениях с повышенной влажностью, применяют специальные уплотнительные кольца или прокладки из резины, которые размещают по периметру корпуса.
Если подрозетник предназначен для монтажа в бетонной стене с последующей шпаклевкой, рекомендуется заранее обработать внешнюю часть корпуса грунтовкой, чтобы улучшить адгезию с отделочными материалами.
Провода должны быть подготовлены с учетом глубины установки: длина оголенного конца должна быть не менее 10 см, чтобы обеспечить комфортное подключение и минимизировать риск повреждений при фиксации внутри подрозетника.

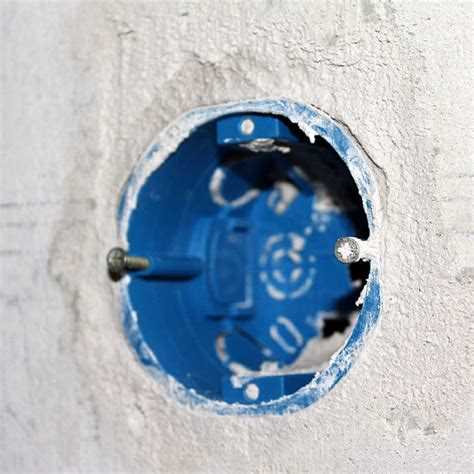

Фиксация подрозетника в бетонной стене
Для надежной установки подрозетника в бетонной стене требуется обеспечить жесткое крепление без зазоров. Обычно применяют подрозетники из пластика с выступами или металлические, предназначенные для монтажа в бетон.
Перед установкой вырезают отверстие диаметром на 10–15 мм больше внешнего диаметра подрозетника. Это необходимо для компенсации неровностей и заполнения пространства монтажным раствором или монтажной пеной.
Для фиксации используется быстротвердеющий цементный раствор или специальные монтажные смеси с высокой адгезией к бетону. При заливке раствора важно контролировать положение подрозетника с помощью строительного уровня – корпус должен быть строго вертикален и заподлицо с поверхностью стены.
Если отверстие выполнено слишком большим, рекомендуется дополнительно закрепить подрозетник с помощью пластиковых дюбелей с распорными лапками, которые вводятся в отверстия под крепежные винты корпуса. Это предотвращает проворачивание подрозетника при установке электрооборудования.
Для увеличения прочности и надежности фиксации допустимо использование быстросхватывающего клея на основе эпоксидных смол. Нанесение клея производится тонким слоем на поверхность подрозетника, соприкасающуюся с бетоном.
После фиксации подрозетника необходимо выдержать минимум 24 часа до начала монтажа розеток или выключателей, чтобы раствор достиг полной прочности и исключить смещение.
Проверка уровня и устойчивости установленного подрозетника
После закрепления подрозетника в бетонной стене необходимо проверить его горизонтальное и вертикальное положение. Для этого используйте строительный уровень с точностью не менее 0,5 мм на метр. Уровень следует приложить к верхней и боковым граням подрозетника. Если пузырёк уровня смещается, подрозетник требует корректировки до полного выравнивания.
Устойчивость закрепления проверяют, аккуратно надавливая пальцами на края подрозетника с разных сторон. Он не должен смещаться, шататься или выдавливаться из посадочного места. Если заметна подвижность, повторно нанесите крепёжный раствор или монтажную пену, обеспечив плотное прилегание к стене.
Рекомендуется проверить глубину посадочного места, она должна соответствовать толщине устанавливаемого блока или розетки, чтобы после монтажа поверхности были на одном уровне с отделкой стены. Допустимое отклонение – не более ±2 мм.
Перед финальной отделкой убедитесь в отсутствии пустот между подрозетником и бетоном, для чего можно аккуратно простучать поверхность вокруг. Глухие звуки указывают на недостаточное заполнение пространства и требуют дополнительной фиксации.
Вопрос-ответ:
Как правильно выбрать место для установки подрозетника в бетонной стене?
Выбор места для установки подрозетника зависит от функционального назначения розетки и удобства эксплуатации. Обычно подрозетники монтируют на высоте около 30 см от пола для розеток, а для выключателей — примерно на уровне 90–100 см. Важно учитывать расположение мебели и других элементов интерьера, чтобы доступ к розетке был удобным. Также стоит проверить, чтобы в выбранном месте не проходили коммуникации или армирование стены.
Какие инструменты понадобятся для монтажа подрозетника в бетонной стене?
Для установки подрозетника в бетонную стену необходимы: перфоратор с подходящим сверлом или коронкой по бетону, уровень, рулетка, карандаш для разметки, отвертка, возможно — молоток и зубило для доработки отверстия. Кроме того, понадобится сам подрозетник и дюбели для его крепления, если конструкция предусматривает такой способ монтажа.
Как подготовить отверстие в бетонной стене под подрозетник без повреждения структуры стены?
Сначала необходимо сделать точную разметку места установки подрозетника. Затем с помощью перфоратора с коронкой аккуратно высверлить отверстие нужного диаметра. Важно работать аккуратно, не прилагая чрезмерных усилий, чтобы не вызвать трещин. Если отверстие получается слишком большое, его края можно подровнять с помощью зубила или шпаклевки. После этого отверстие очищают от пыли и мусора перед установкой подрозетника.
Какие особенности монтажа подрозетника в бетонной стене стоит учитывать при скрытой электропроводке?
При скрытой электропроводке важно правильно подобрать глубину установки подрозетника, чтобы коробка плотно входила в стену и не выступала. Также необходимо прокладывать кабель таким образом, чтобы избежать его повреждения при дальнейшей отделке стен. При закреплении подрозетника стоит использовать специальные дюбели или монтажную пену для надежной фиксации. Кроме того, нужно убедиться, что розетка не будет мешать отделочным материалам и при необходимости оставить небольшой запас для регулировки положения.
