Для установки розетки в бетонной стене потребуется перфоратор с коронкой по бетону (68 мм), уровень, монтажная коробка (подрозетник), строительный пылесос, шпаклевка, отвертка и электропровод соответствующего сечения. Наиболее распространённый диаметр коронки – 68 мм, подходящий под стандартные пластиковые подрозетники глубиной 45 мм.
Перед началом работ необходимо отключить питание на распределительном щите и проверить отсутствие напряжения с помощью бесконтактного индикатора. Разметку под установку делают строго по уровню. Высота от пола – по проекту или стандарту (например, 300 мм для розеток общего назначения, 1000–1200 мм для рабочих столов).
Сверление бетонной стены производят без режима удара, если используется алмазная коронка. При использовании твердосплавной коронки включается режим удара. Глубина посадочного отверстия должна быть немного больше глубины подрозетника – минимум на 5 мм для запаса раствора при фиксации.
Кабель заводится в подрозетник через пластиковую втулку или гофру. После установки подрозетника в посадочное отверстие пространство вокруг него заполняется гипсовой шпаклевкой или алебастром. Через 15–20 минут, когда материал схватится, можно переходить к монтажу самой розетки.
Важно: для подключения розетки в бетонной стене чаще всего используется медный кабель сечением 2,5 мм². Контакты зажимаются с усилием, исключающим нагрев в месте соединения. После монтажа необходимо снова проверить уровень установки, прочность фиксации и правильность подключения с помощью тестера.
Как выбрать место для розетки в бетонной стене
Высота установки зависит от назначения розетки. Для общего использования в жилых комнатах – 300 мм от уровня чистового пола. Для розеток над столешницами – 1100–1200 мм. В санузлах, рядом с зеркалом – 1000–1200 мм. В коридорах и кладовках – на уровне 200–300 мм.
Удаленность от углов и проемов: минимальное расстояние от розетки до дверного или оконного проема – 100 мм, до угла – не менее 150 мм, чтобы не возникло затруднений при установке рамки и подключении кабеля.
Прокладка кабеля: выбирайте место с учетом возможности прокладки кабеля вертикально или горизонтально от распределительной коробки. Не допускается диагональное размещение трассы. Убедитесь, что в предполагаемом месте нет пересечений с водопроводными или газовыми трубами.
Учёт мебели и техники: розетка должна быть доступна после расстановки мебели. Если планируется установка техники, учитывайте габариты корпуса и вентиляционные зазоры. Не размещайте розетки за встроенной техникой, если она не предусматривает постоянного подключения.

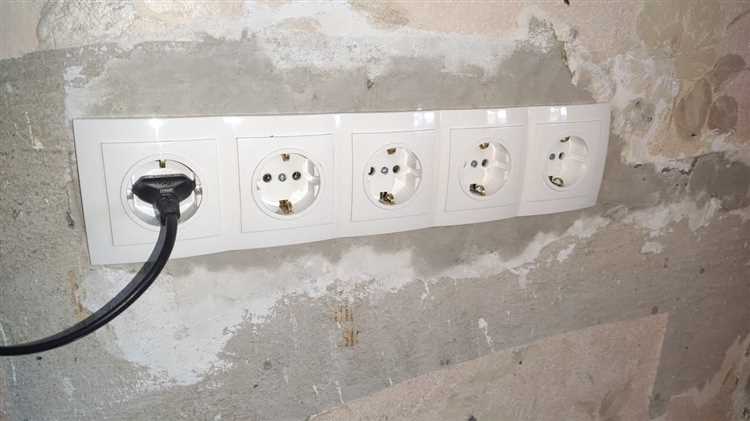

Количество и группировка: при необходимости нескольких розеток рядом (например, ТВ-зона), сразу определите конфигурацию блока. Расстояние между центрами розеток – 71 мм. Это позволит установить стандартные многоместные рамки.
Перед разметкой проверьте бетон на наличие армирования с помощью детектора – сверление в арматуру запрещено.
Какие инструменты понадобятся для установки розетки
Для работы с бетонной стеной потребуется перфоратор мощностью не менее 800 Вт с функцией удара. Насадка – коронка по бетону диаметром 68 мм с победитовыми зубьями. Подойдет также алмазная коронка при наличии соответствующего оборудования.
Для штробления канала под провод – штроборез или болгарка с алмазным диском. Глубина штробы – не менее 20 мм, ширина – 20–30 мм. Если используется болгарка, потребуется промышленный пылесос или хотя бы строительная щётка для удаления пыли.
Для зачистки и соединения проводов – стриппер или бокорезы с функцией снятия изоляции, плоскогубцы, а также набор отверток (крестовая и шлицевая). Если провода алюминиевые, потребуется соединение через клеммники WAGO с пастой или винтовые клеммы с разделителем металлов.
Для разметки – строительный уровень не короче 40 см, рулетка, карандаш или маркер. Центр розетки обычно располагается на высоте 300 мм от пола, но в зависимости от помещения и назначения может отличаться.
Дополнительно: пластиковая монтажная коробка (подрозетник) диаметром 68 мм, алебастр или гипсовая смесь для фиксации, шпатель, ёмкость для замешивания. Смесь должна схватываться не дольше 5–7 минут, иначе установка будет неточной.

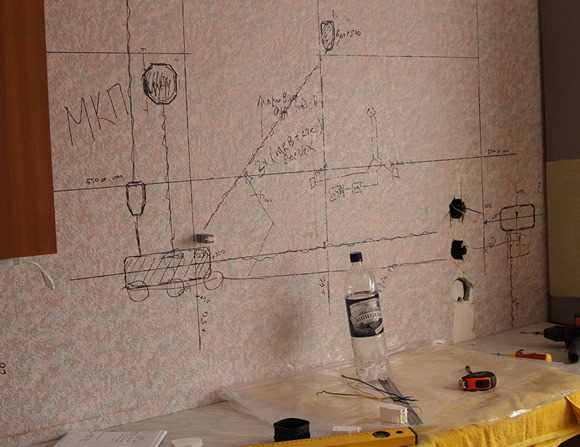

Разметка стены и подготовка посадочного отверстия
Определите точную высоту установки розетки. Стандарт для жилых помещений – 300 мм от чистового пола. Для кухонь и рабочих зон – 1000–1200 мм. Измерения выполняйте от уровня, зафиксированного лазерным нивелиром или строительным уровнем.
Отметьте центр будущей розетки карандашом. Проверьте, чтобы в этом месте не проходили скрытые кабели. Используйте бесконтактный детектор проводки.
Закрепите коронку по бетону диаметром 68 мм на перфоратор с функцией ударного сверления. Зафиксируйте бур в центре разметки, просверлите направляющее отверстие глубиной 5–10 мм, чтобы исключить смещение коронки.
Сверлите без перекосов, пока коронка не углубится на 40–45 мм. Стандартная глубина под подрозетник – 45 мм. Не давите на инструмент – избыточное усилие может привести к сколам бетона и повреждению инструмента.
Удалите бетон изнутри отверстия зубилом и молотком или используйте бур с плоским наконечником. Проверьте, чтобы подрозетник входил заподлицо, без зазоров и перекосов. При необходимости углубите или скорректируйте края отверстия.

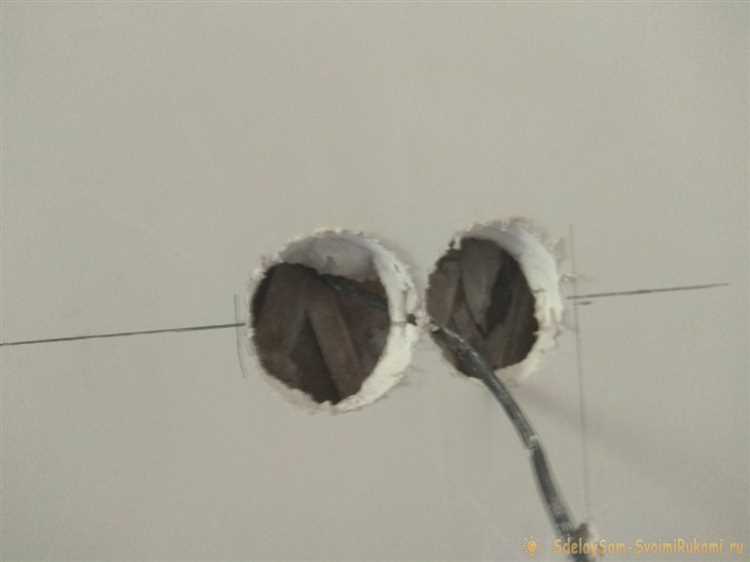

Сверление отверстия под подрозетник в бетоне
Для сверления используется коронка по бетону диаметром 68 мм с победитовыми или алмазными зубьями. Инструмент – перфоратор с режимом сверления без удара или дрель с ударным механизмом и мощностью не менее 800 Вт.
Перед началом работ на стене размечается центр отверстия с учётом стандартной высоты установки розеток: 30 см от чистого пола в жилых помещениях, 100–120 см – на кухне над рабочей поверхностью. Разметка выполняется карандашом с использованием уровня.
Коронка устанавливается строго перпендикулярно стене. Допускается отклонение не более 2°. При наклоне нарушается посадка подрозетника. Сначала делается неглубокое углубление на малых оборотах – 3–5 мм, затем сверление продолжается на полной скорости. При алмазной коронке требуется подача воды для охлаждения; при сухом сверлении необходимо каждые 10–15 секунд делать паузы для остывания инструмента.
Глубина отверстия – 45–50 мм. Этого достаточно для установки стандартного подрозетника глубиной 40–42 мм с небольшим запасом под кабель. После сверления центр выбивается зубилом или буром меньшего диаметра. Остатки бетона удаляются, дно выравнивается.
Если бетон армированный, при столкновении с арматурой коронку останавливают. Арматура прорезается болгаркой с отрезным кругом по металлу. Продолжать сверление без удаления прутка нельзя – это приведёт к повреждению коронки и перфоратора.

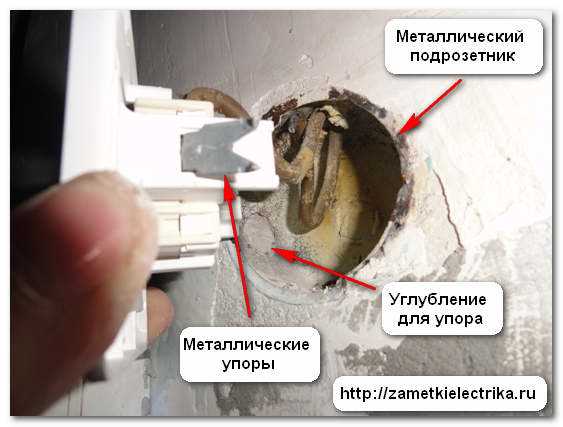

Установка подрозетника и фиксация в бетонной стене
После бурения посадочного отверстия глубиной 45–50 мм необходимо очистить его от пыли. Используйте строительный пылесос или кисть с жесткой щетиной. При наличии сколов на краях рекомендуется обработать их грунтовкой глубокого проникновения.
Проверьте соответствие размера отверстия внешнему диаметру подрозетника (обычно 68 мм). При слишком плотной посадке возможна деформация корпуса, что затруднит монтаж розетки. При избыточном зазоре подрозетник будет смещаться при установке механизма – добавьте раствор для выравнивания.
Нанесите алебастр или гипсовую шпаклевку по периметру отверстия, а также внутрь. Вставьте подрозетник заподлицо со стеной. Проверяйте уровнем его горизонтальное и вертикальное положение до застывания раствора. На застывание уходит около 5 минут, время зависит от марки состава и температуры воздуха.
Для проводки проделайте отверстие в корпусе подрозетника. Введите кабель внутрь, оставив запас не менее 10 см. Не допускайте натяжения – возможен обрыв жил при подключении. Если проводка проложена в гофре, фиксируйте её дополнительно в стене, чтобы избежать смещения при затвердевании раствора.
После схватывания раствора убедитесь, что подрозетник не шатается и не выступает за уровень стены. Поверхность готова к дальнейшей установке розетки после полного высыхания состава (в среднем 30–60 минут).

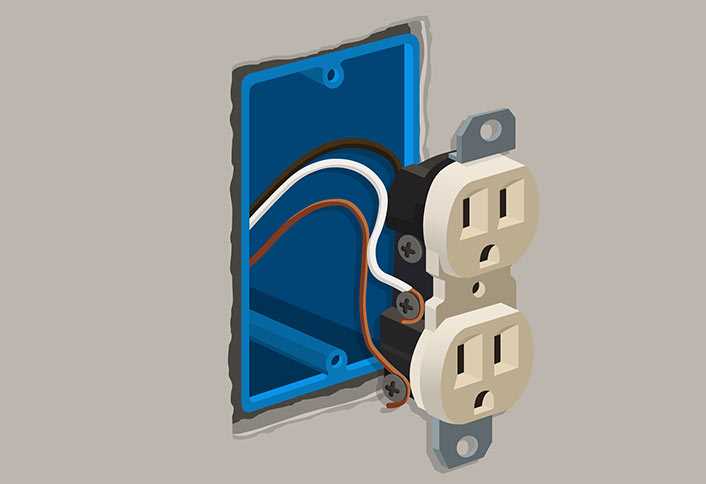

Подключение проводов к розетке и правила безопасности
Перед началом подключения отключите питание на соответствующем автоматическом выключателе в электрощите. Проверьте отсутствие напряжения тестером или индикаторной отверткой.
- Подготовка проводов:
- Снимите изоляцию на длину 10–12 мм с каждого провода.
- Осмотрите жилы: отсутствие повреждений и окисления обязательно.
- При необходимости скрутите жилы, чтобы избежать расщепления при подключении.
- Определение назначения проводов:
- Фаза (L) обычно коричневого или красного цвета.
- Ноль (N) – синий провод.
- Заземление (PE) – зелено-жёлтый.
- Подключение к розетке:
- Подсоединяйте фазу к клемме, маркированной «L».
- Ноль крепится к клемме «N».
- Заземляющий провод присоединяется к соответствующей клемме с символом заземления.
- Клеммы затягивайте плотно, чтобы исключить нагрев и искрение, момент затяжки – 0,5–0,6 Н·м.
- Не оставляйте оголённые жилы вне клеммы, чтобы избежать замыканий.
- Проверка подключения:
- Перед установкой розетки в подрозетник убедитесь в правильности подключения с помощью тестера напряжения.
- Проверьте отсутствие короткого замыкания между фазой и нулём, а также заземлением.
- Установка розетки в стену:
- Закрепите розетку в подрозетнике без лишнего усилия, чтобы не повредить корпус и контакты.
- Подключённые провода аккуратно уложите, избегая перегибов и натяжений.
Дополнительные меры безопасности:
- Используйте инструменты с изолированными рукоятками.
- Не работайте в сырых условиях и без специальной обуви.
- После завершения работ убедитесь, что все клеммы надежно закреплены, а провода не касаются металлических частей корпуса.
- При сомнениях в правильности подключения обратитесь к специалисту.

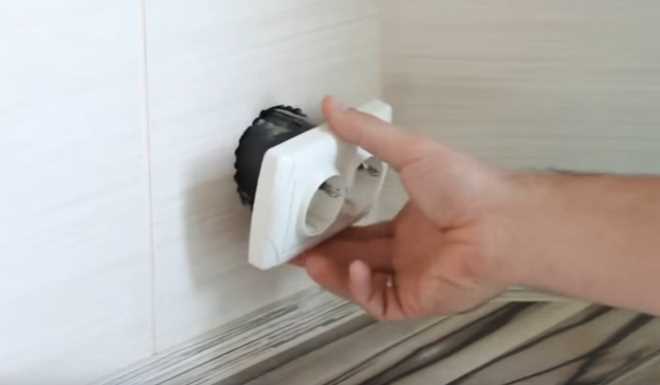

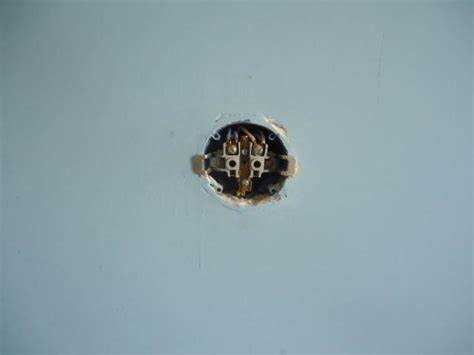

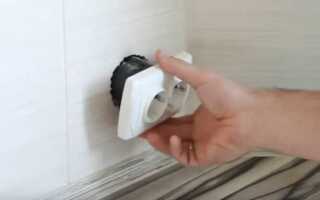

Монтаж розетки в подрозетник и проверка работы
Перед установкой убедитесь, что проводка обесточена. Поместите розетку в подрозетник, соблюдая полярность: фазный провод подключается к контактам с маркировкой L, нулевой – к N, а заземляющий – к соответствующему контакту с символом заземления.
Закрепите провода с помощью винтов или клемм, не допуская ослабления контактов. Провода не должны выступать за пределы корпуса более чем на 10 мм, чтобы избежать короткого замыкания. После подключения аккуратно вставьте розетку в подрозетник до упора, зафиксировав её монтажными лапками или винтами.
Проверьте, чтобы розетка не шаталась и плотно прилегала к стене. Установите лицевую панель, контролируя отсутствие перекосов и зазоров. Включите электропитание и используйте индикаторную отвёртку или тестер для проверки наличия фазы, нуля и заземления в соответствующих контактах.

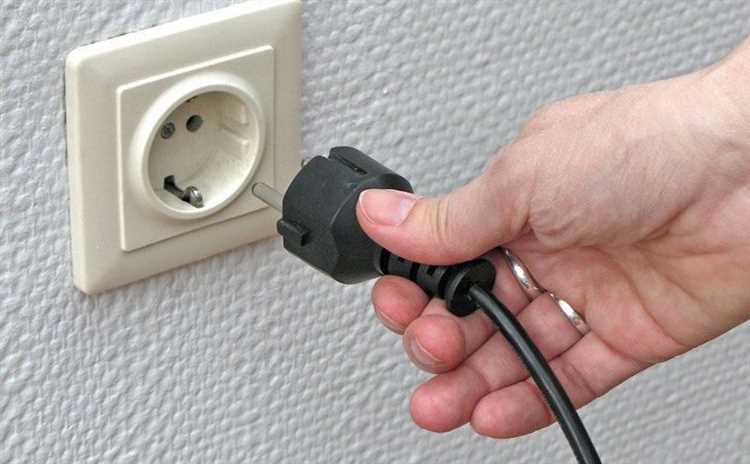

Дополнительно проверьте работу розетки под нагрузкой, подключив электроприбор с номинальным током до 16 А. Отсутствие искрения, перегрева и запаха гари свидетельствует о корректном монтаже.
Вопрос-ответ:
Какие инструменты понадобятся для установки розетки в бетонной стене?
Для установки розетки в бетонной стене потребуются следующие инструменты: перфоратор с буром по бетону, отвертка, уровень, карандаш для разметки, рулетка, плоскогубцы и изоляционная лента. Также понадобится штроборез или болгарка с алмазным диском для создания канала под проводку и монтажная коробка для установки розетки.
Как правильно выбрать место для розетки в бетонной стене?
Выбор места зависит от назначения розетки и удобства подключения электроприборов. Розетка обычно устанавливается на высоте 30-40 см от пола в жилых комнатах. При этом нужно убедиться, что в выбранном месте нет скрытой электропроводки, труб или других коммуникаций. Рекомендуется использовать детектор металла или проводки, чтобы избежать повреждений и обеспечить безопасность.
Как подготовить бетонную стену для установки розетки?
Подготовка включает разметку места под монтажную коробку и канал для проводки. Сначала с помощью уровня и рулетки отмечают точное положение розетки. Затем перфоратором с буром создают отверстие под монтажную коробку нужного размера. Для канала под проводку можно использовать штроборез или болгарку. После удаления пыли и остатков бетона каналы и отверстия готовы для прокладки проводов и установки коробки.
Какие ошибки часто допускают при установке розетки в бетонной стене?
Распространённые ошибки включают неправильную глубину и размер отверстия под монтажную коробку, что затрудняет фиксацию розетки; несоблюдение уровня при установке, из-за чего розетка получается наклонной; некачественную зачистку и соединение проводов, что ведёт к плохому контакту и возможным замыканиям; а также игнорирование проверки отсутствия скрытых коммуникаций, что может привести к повреждениям и опасности.
Как закрепить монтажную коробку в бетонной стене надежно?
Монтажная коробка фиксируется в отверстии с помощью быстротвердеющего раствора или монтажной пены, что обеспечивает плотное прилегание к бетону. Для дополнительной фиксации можно использовать дюбели и шурупы через специальные отверстия в коробке. Важно проверить горизонтальность и вертикальность положения коробки с уровнем перед окончательным закреплением, чтобы розетка потом не смещалась.
Как правильно выбрать место для установки розетки в бетонной стене?
Выбор места зависит от функциональных задач и удобства эксплуатации. Обычно розетки размещают на высоте около 30 см от пола, чтобы обеспечить доступ к электроприборам. При выборе учитывайте расположение мебели и маршруты прокладки кабеля. Важно избегать зон с повышенной влажностью или рядом с источниками тепла. Перед работой проверьте стену на наличие скрытой проводки и коммуникаций с помощью детектора, чтобы избежать повреждений и нарушений безопасности.
Какие инструменты и материалы нужны для установки розетки в бетонной стене своими руками?
Для работы понадобятся: перфоратор с победитовым сверлом, штроборез или болгарка с алмазным диском для вырезания штробы, отвертки, плоскогубцы, уровень и рулетка. Также необходимы пластиковая или металлическая монтажная коробка, розетка, электрический кабель соответствующего сечения и дюбели с шурупами для крепления. Обязательно используйте изоляционную ленту и защитные перчатки. Правильный подбор инструментов и материалов обеспечит точность и безопасность монтажа.
