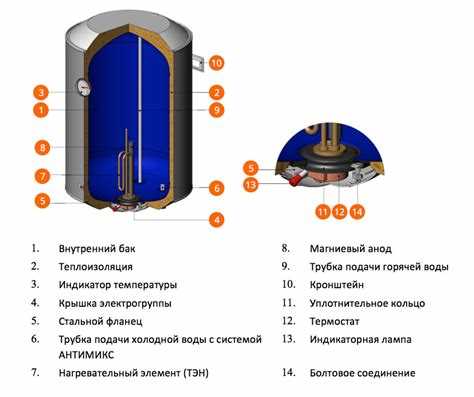

Внутреннее строение бойлера состоит из нескольких ключевых элементов, каждый из которых отвечает за эффективный нагрев и хранение воды. В основе конструкции – изолированный корпус, наполненный термостойким материалом, который минимизирует теплопотери. Внутри корпуса размещён металлический бак из стали с антикоррозийным покрытием, обычно эмалированным или с титановым напылением, обеспечивающим долговечность и защиту от ржавчины.
Нагрев воды происходит с помощью ТЭНа – трубчатого электрического нагревателя, который монтируется в нижней части бака. Для контроля температуры внутри бойлера установлен термостат с датчиком, позволяющий поддерживать заданный режим нагрева. В современных моделях часто применяется магниевый анод, предотвращающий коррозию металла бака, увеличивая срок службы устройства.
Важной частью конструкции является предохранительный клапан, защищающий систему от избыточного давления. Для оптимизации работы бойлера важно регулярно проверять состояние анода и термостата, а также проводить очистку внутренней поверхности бака от накипи и осадка. Правильное обслуживание снижает энергозатраты и предотвращает аварийные ситуации.
Конструкция корпуса и материалов для теплоизоляции
Корпус бойлера обычно изготавливается из нержавеющей стали марки AISI 304 или AISI 316, обеспечивающей коррозионную стойкость и долговечность. Толщина стенок варьируется от 1,5 до 3 мм, что гарантирует механическую прочность и минимальные теплопотери.
Внутренняя поверхность корпуса может иметь дополнительное пассивирующее покрытие для защиты от накипи и увеличения срока службы устройства. Наружный слой часто выполнен из эмалированной стали или порошковой краски, устойчивой к ультрафиолету и воздействию влаги.
Теплоизоляционный слой состоит из пенополиуретана с плотностью 40-50 кг/м³, толщиной от 30 до 50 мм. Такой материал обладает низкой теплопроводностью (около 0,022 Вт/м·К) и высокой стойкостью к механическим повреждениям. В бюджетных моделях применяют минеральную вату толщиной 40-60 мм с теплопроводностью 0,035 Вт/м·К, однако она требует защитной мембраны от влаги.
Для дополнительной защиты теплоизоляции корпус снабжен наружным металлическим кожухом или пластиковыми панелями. Такая конструкция исключает образование конденсата и снижает теплопотери до 15% по сравнению с отсутствием наружного покрытия.
Качество теплоизоляции напрямую влияет на эффективность бойлера и потребление электроэнергии, поэтому при выборе материалов важна их плотность и влагостойкость, а также точность монтажа без зазоров и мостиков холода.
Расположение и устройство нагревательного элемента
В большинстве бытовых бойлеров нагревательный элемент (ТЭН) располагается непосредственно внутри корпуса, погружённым в воду, чтобы обеспечить максимально эффективный теплообмен. Конструктивно ТЭН представляет собой металлическую трубку с покрытием из нержавеющей стали или медного сплава, внутри которой находится спираль из нихромового или другого жаропрочного сплава.
- Форма ТЭНа чаще всего – трубчатая или U-образная для увеличения площади нагрева и равномерного распределения тепла.
- Место установки – нижняя часть бака, что позволяет нагретой воде подниматься вверх естественной конвекцией, а холодной поступать к нагревателю снизу.
- В моделях с большим объёмом и повышенной мощностью применяется несколько ТЭНов, установленных параллельно или последовательно для ускоренного нагрева.
- Для предотвращения коррозии и накипи ТЭН покрывается специальными антикоррозионными слоями, а в местах контакта с водой дополнительно используются магниевые аноды.
Подключение электрических контактов к нагревательному элементу осуществляется через изолирующие фитинги, исключающие попадание воды на клеммы и предотвращающие короткие замыкания.
- Перед монтажом важно убедиться в правильной посадке ТЭНа, чтобы избежать протечек – резьбовое соединение должно быть герметизировано с помощью паронитовых прокладок.
- Регулярная очистка ТЭНа от накипи увеличивает срок службы и поддерживает эффективность нагрева.
- В современных моделях предусмотрены датчики температуры, встроенные рядом с ТЭНом, для точного контроля нагрева и автоматического отключения при достижении заданной температуры.
Принцип работы терморегулятора и датчиков температуры
Терморегулятор контролирует нагрев воды, поддерживая заданный уровень температуры. Он измеряет температуру через встроенный или внешний датчик и сравнивает её с установленным значением. При достижении нужной температуры терморегулятор разрывает электрическую цепь нагревательного элемента, предотвращая перегрев.
Датчики температуры бывают двух основных типов: термисторы и термопары. Термистор изменяет сопротивление в зависимости от температуры, обеспечивая высокую точность в диапазоне 0–100 °C с погрешностью не более ±0,5 °C. Термопары работают на принципе термоэлектрического эффекта и используются для измерения более широкого диапазона температур, однако с меньшей точностью.
Расположение датчиков критично: основной датчик обычно размещается в зоне нагрева, чтобы быстро фиксировать изменения температуры воды у ТЭНа. Дополнительный датчик контролирует температуру на выходе, что позволяет предотвратить перегрев и обеспечивает комфортное горячее водоснабжение.
Современные терморегуляторы оснащены микроконтроллерами, которые анализируют данные с нескольких датчиков, реализуя алгоритмы ПИД-регулирования. Это обеспечивает стабильность температуры с отклонением менее ±1 °C и снижает энергозатраты за счёт оптимального включения нагревательного элемента.
Для повышения безопасности бойлеры комплектуются защитой от перегрева, которая срабатывает при отказе основного датчика или при резком росте температуры, автоматически отключая питание.
Механизм циркуляции воды внутри бойлера

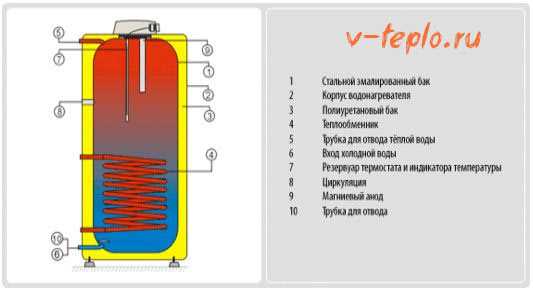

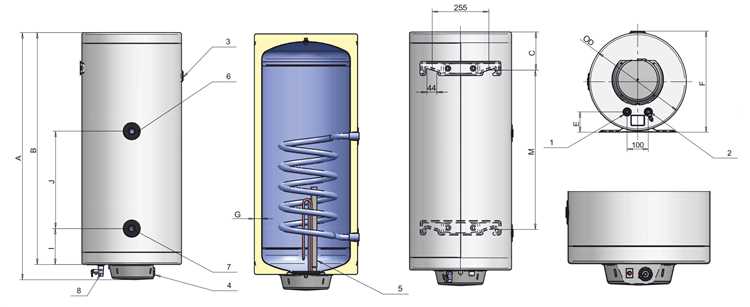

Внутри бойлера циркуляция воды обеспечивается за счет разницы температур и конструкции теплообменника. Холодная вода поступает через нижний входной патрубок, где расположена зона забора. Нагреваясь от тэна или теплообменника, вода теряет плотность и поднимается вверх, создавая естественную конвекцию.

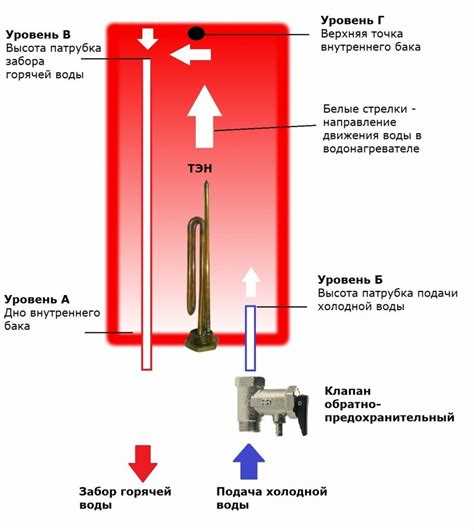

В бойлерах с встроенным теплообменником циркуляция воды внутри бака разделена на два контура: первичный – нагрев жидкости тэном, и вторичный – подача горячей воды в систему. Перемещение происходит благодаря расположению входных и выходных патрубков на разных уровнях: холодная вода подается снизу, горячая забирается сверху, что минимизирует смешивание слоев и обеспечивает стабильный температурный градиент.
Для улучшения циркуляции и повышения эффективности нагрева используется циркуляционный насос, который принудительно прокачивает воду через теплообменник. Это снижает время нагрева и уменьшает риск образования застойных зон. В моделях с термосифонным принципом движения насос отсутствует, и циркуляция полностью зависит от разницы температур и гравитации.
Рекомендуется регулярно проверять целостность уплотнений и отсутствие накипи на тэнах и теплообменниках, так как отложения ухудшают поток и уменьшают скорость циркуляции. Оптимальная скорость циркуляции в бойлерах с насосом находится в пределах 2–4 л/мин, что обеспечивает эффективный теплообмен и равномерный прогрев воды.

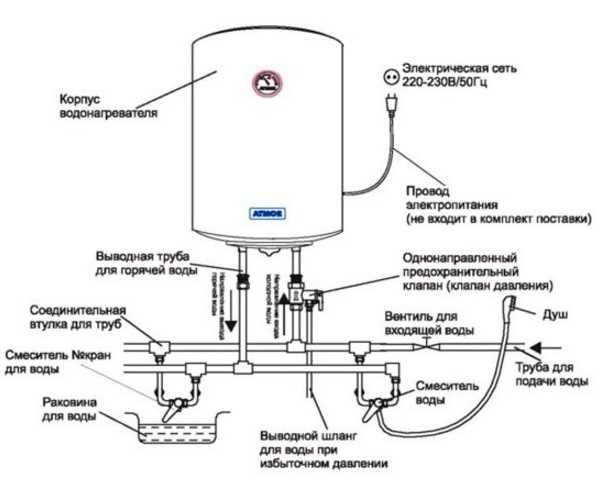

Устройство предохранительного клапана и системы сброса давления

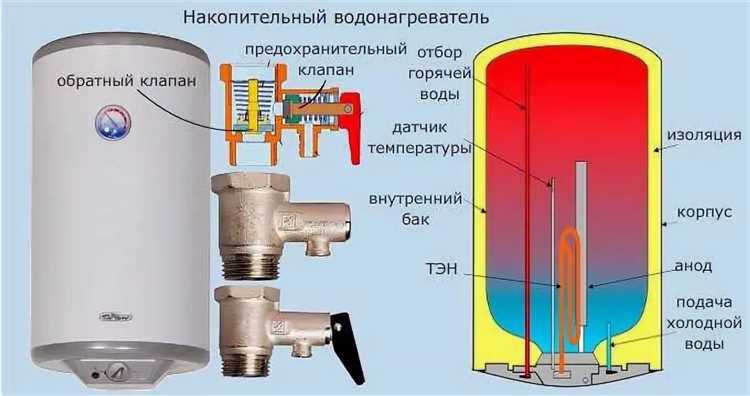

Предохранительный клапан бойлера предназначен для автоматического сброса избыточного давления, предотвращая разрушение корпуса и внутреннего оборудования. Основной элемент клапана – пружина с регулируемой силой сжатия, которая удерживает запорный элемент в закрытом положении до достижения порогового давления.
При превышении установленного значения давления (обычно в диапазоне 0,6–0,8 МПа для бытовых бойлеров) пружина сжимается, открывая выпускное отверстие и сбрасывая избыточный объем воды или пара в дренажную систему. Конструкция клапана обеспечивает быстрое реагирование на перепады давления с минимальной задержкой.
Клапан состоит из корпуса с резьбовым соединением для монтажа на бойлер, седла, запорного элемента (поршня или шарика), регулируемой пружины и уплотнительных элементов, выдерживающих температуру до 100–120 °C. Материалы изготовления – латунь или нержавеющая сталь, обеспечивающие коррозионную стойкость.

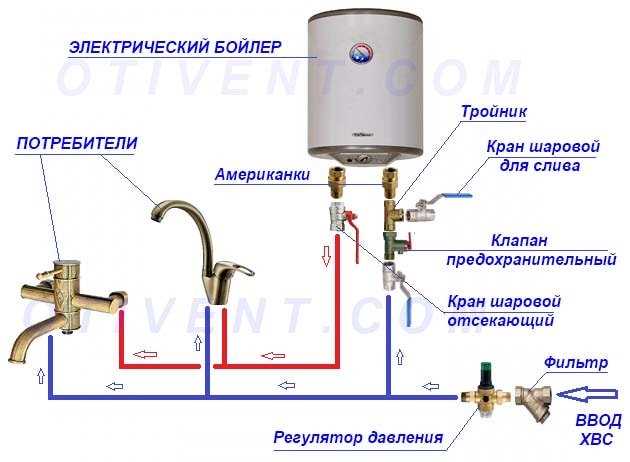

Система сброса давления включает в себя выпускной патрубок, направляющий сброшенную воду в канализацию или специальный лоток. Важно, чтобы этот патрубок не имел сужений и был установлен с уклоном для свободного отвода жидкости, предотвращая застой и образование коррозионных отложений.
Регулярная проверка работоспособности клапана должна проводиться минимум раз в год, включая визуальный осмотр и тестовое срабатывание. При обнаружении протечек или залипания запорного элемента клапан необходимо заменить, так как восстановление герметичности часто невозможно без нарушения заводских параметров.
Внутреннее покрытие бака и защита от коррозии
Внутренний бак бойлера изготавливается из стали, подверженной коррозии при контакте с водой и воздухом. Для продления срока службы применяется эмалевое покрытие, обычно состоящее из кварцевого стекла, плавленого при температуре около 850 °C. Такое покрытие обеспечивает химическую инертность и механическую защиту, предотвращая образование ржавчины и микроотложений.
Для усиления коррозионной стойкости внутри бака устанавливаются магниевые аноды. Эти элементы изготавливаются из магния или алюминия и работают по принципу гальванической защиты, отводя электрохимическую коррозию на себя. Анод требует периодической замены, обычно раз в 1-2 года, в зависимости от жесткости воды и интенсивности эксплуатации.
В современных бойлерах используют технологию покрытия бака стеклокерамическими или эпоксидными составами с повышенной устойчивостью к термическим и химическим воздействиям. Такие покрытия предотвращают образование трещин и отслаивание эмали, что критично при длительной работе при температурах выше 70 °C.
При выборе бойлера рекомендуется обращать внимание на наличие сертификатов качества эмалевого покрытия и установки магниевого анода. Важно также обеспечить регулярное техническое обслуживание, включая проверку состояния анода и очистку бака от накипи, чтобы сохранить эффективность защиты от коррозии и предотвратить преждевременный выход из строя оборудования.
