Современные светодиодные лампы, рассчитанные на питание от сети 220 В, представляют собой сложные электронные устройства, в которых совмещены элементы силовой электроники и оптоэлектроники. Несмотря на компактный корпус, внутри таких ламп находится несколько функциональных блоков, каждый из которых отвечает за стабильную работу и безопасность.
Ключевым элементом лампы является светодиодный модуль, состоящий из группы светодиодов, соединённых последовательно или последовательно-параллельно. Эти светодиоды работают от постоянного тока, поэтому в конструкцию включён блок питания, преобразующий переменное напряжение 220 В в стабильное низковольтное напряжение. Чаще всего применяются импульсные драйверы с гальванической развязкой, обеспечивающие высокий КПД и защиту от перепадов напряжения.
Для выравнивания тока и устранения пульсаций используется фильтрующий конденсатор в связке с выпрямительным мостом. В недорогих моделях часто встречается схема с ограничительным резистором или емкостным балластом, что снижает надёжность и срок службы. Более продвинутые лампы используют микросхемные стабилизаторы тока с функцией термозащиты и компенсацией изменения входного напряжения.
Стабильность цветовой температуры и светового потока обеспечивается точным подбором токов питания для каждого светодиода. В некоторых моделях применяются термокомпенсационные цепи, ограничивающие ток при нагреве. Также в конструкции обязательно присутствует теплоотвод – алюминиевый радиатор, встроенный в корпус или основание лампы, что критично для долговечности компонентов.
Разборка и анализ светодиодной лампы позволяют понять, насколько критичен выбор схемотехники и качества элементов. При самостоятельном ремонте важно учитывать номиналы и допуски компонентов, особенно электролитических конденсаторов, так как их деградация – одна из основных причин выхода лампы из строя.
Как устроен корпус и теплоотвод светодиодной лампы
Корпус светодиодной лампы на 220 В выполняет сразу несколько функций: механическую защиту, рассеивание тепла и крепление всех компонентов. В зависимости от конструкции, он изготавливается из алюминиевого сплава, термостойкого пластика или их комбинации.
- Алюминиевый корпус – основной выбор для эффективного отвода тепла. Он соединяется с радиатором, обеспечивая минимальное термическое сопротивление между светодиодами и внешней средой.
- Пластиковые элементы используются там, где необходимо изолировать токоведущие части и снизить стоимость. При этом они не участвуют в рассеивании тепла.
Теплоотвод реализуется через встроенные радиаторы. Они могут быть:
- Литые – интегрированы в корпус и выполняют функцию несущей конструкции. Их форма предусматривает максимальную площадь поверхности для теплообмена.
- Накладные – отдельные алюминиевые пластины, прикрученные или приклеенные к основанию платы со светодиодами. Часто используются в лампах с ограниченным бюджетом.
В лампах с высокой мощностью (более 10 Вт) применяют пассивное охлаждение с глубокими ребрами радиатора. Контакт между светодиодной платой и радиатором обеспечивается через теплопроводящую пасту или термопрокладку с теплопроводностью не менее 3 Вт/м·К.
Дисперсия тепла напрямую влияет на срок службы. При проектировании важно учитывать:
- Максимальную рабочую температуру корпуса – не выше 80 °C при нормальных условиях эксплуатации.
- Расположение радиатора – свободный доступ воздуха увеличивает эффективность охлаждения.
- Качество теплового интерфейса – отсутствие воздушных зазоров между источником тепла и радиатором.
Оптимизация корпуса и теплоотвода позволяет стабилизировать температурный режим и предотвратить деградацию светодиодов.
Назначение и типы используемых светодиодов
Светодиоды в лампах на 220 Вольт выполняют функцию основного источника света, преобразующего электрическую энергию в видимое излучение с минимальными потерями. Применяются исключительно белые светодиоды с цветовой температурой от 2700K до 6500K, в зависимости от назначения лампы – тёплый или холодный свет.

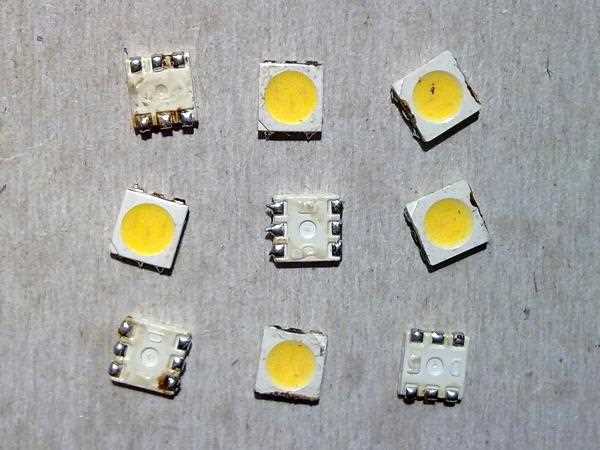

Наиболее распространены SMD-светодиоды (Surface Mounted Device) – типы 2835, 5630, 5730. Они обеспечивают высокую светоотдачу (до 120–160 лм/Вт), компактны, легко компонуются на плате, устойчивы к перегреву при наличии теплоотвода.
В бюджетных моделях используются SMD 3528, отличающиеся меньшей яркостью и сроком службы. В качественных лампах применяют SMD 2835 с улучшенной теплопередачей и длительным ресурсом (до 30 000 часов). Модификация 5730 предназначена для мощных ламп – до 15 Вт и выше, имеет увеличенную площадь излучающей поверхности.
Альтернативой являются COB-светодиоды (Chip on Board), представляющие собой монолитный кристалл с высокой плотностью излучения. Они используются в лампах повышенной мощности – от 10 Вт, обеспечивают равномерное освещение без зон перегрева. Минус – необходимость в эффективном теплоотводе.
В новых разработках применяются филаментные светодиоды – стеклянные нити с линейно размещёнными кристаллами. Их основное преимущество – углы рассеивания до 300°, что актуально для ламп с прозрачной колбой. Однако такие диоды чувствительны к перепадам напряжения, требуют качественной схемы стабилизации.
Роль драйвера в питании светодиодов от сети 220 В
Светодиоды не могут подключаться напрямую к сети переменного тока 220 В из-за их чувствительности к перепадам напряжения и полярности. Драйвер выполняет функцию интерфейса между сетью и светодиодами, обеспечивая стабильное питание и защиту.
- Стабилизация тока: Светодиоды требуют строго ограниченного тока, обычно от 10 до 350 мА. Драйвер удерживает ток в допустимых пределах, предотвращая перегрев и деградацию кристаллов.
- Понижение напряжения: Для питания одного светодиода требуется около 2–3 В постоянного тока. Драйвер снижает сетевое напряжение с 220 В до нужного уровня, часто в диапазоне 12–36 В DC для нескольких последовательно соединённых элементов.
- Выпрямление и фильтрация: Встроенный выпрямитель преобразует переменный ток в постоянный, а конденсаторы фильтра устраняют пульсации, которые вызывают мерцание лампы.
- Импульсное преобразование: В драйверах применяются схемы на базе ШИМ-контроллеров и преобразователей типа buck, boost или buck-boost, обеспечивающие высокий КПД (до 90%) и компактные размеры устройства.
- Защита: Современные драйверы оснащаются схемами от перенапряжения, короткого замыкания, перегрева и бросков напряжения, что особенно важно при нестабильной электросети.
Выбор драйвера следует производить исходя из мощности светодиодов, допустимого диапазона входного напряжения и рабочих условий. Для бытовых ламп на 5–12 Вт используются драйверы с выходным током 150–300 мА и напряжением до 36 В. Использование качественного драйвера напрямую влияет на срок службы и световую эффективность лампы.
Схема выпрямления переменного тока внутри лампы

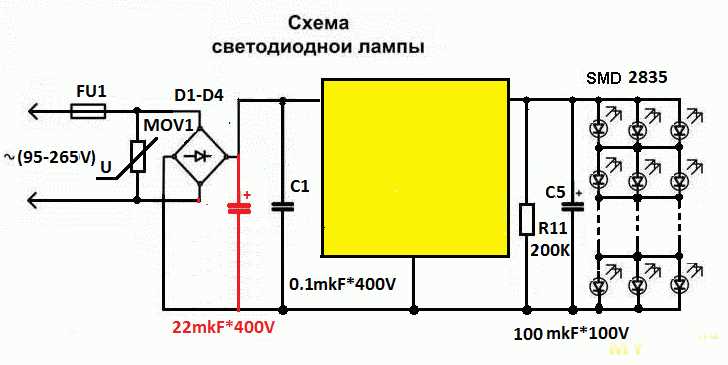

В светодиодных лампах на 220 В переменное напряжение сети сначала поступает на входной фильтр, состоящий из конденсатора X2-типа и иногда варистора. Далее напряжение подаётся на выпрямительный мост, как правило, реализованный на четырёх диодах 1N4007, рассчитанных на 1000 В и 1 А. Альтернативой может быть интегральный диодный мост, например DB107.
После выпрямления формируется пульсирующее постоянное напряжение с амплитудой около 310 В. Чтобы сгладить пульсации, за мостом устанавливается электролитический конденсатор ёмкостью 2,2–4,7 мкФ на 400 В. Конденсатор подбирается с учётом минимального уровня пульсаций и допустимого габарита. Использование керамических конденсаторов на данном этапе исключается из-за их малой ёмкости при высоком напряжении.

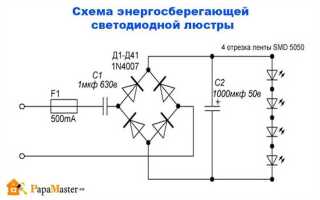

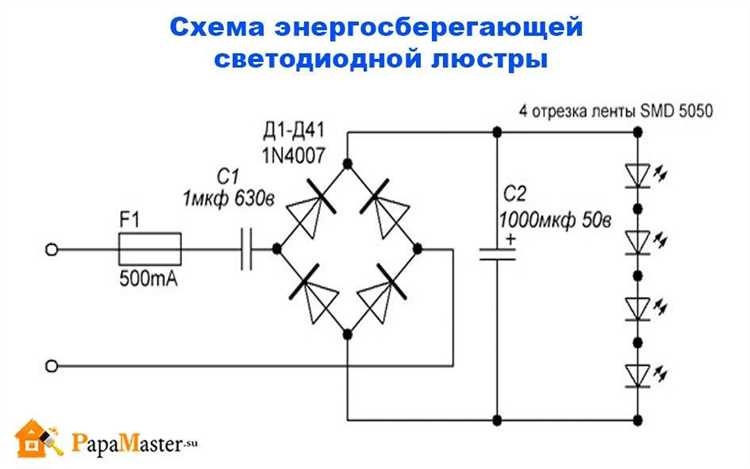

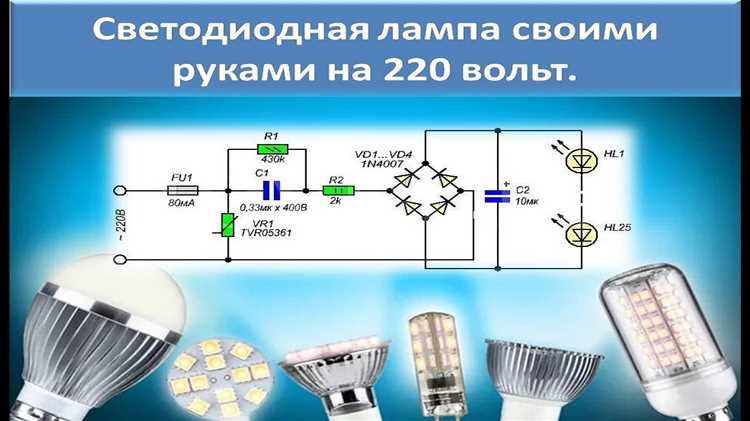

Если схема построена по принципу безтрансформаторного питания, то ток ограничивается реактивным способом – последовательно включённым пленочным конденсатором ёмкостью 0,68–1 мкФ на 400 В, тип CBB22. Такой конденсатор пропускает ограниченное количество тока, что предотвращает перегрузку диодов и светодиодов. Также последовательно включается резистор (обычно 100–470 Ом), выполняющий роль предохранителя и ограничителя бросков тока при включении.
В некоторых моделях устанавливается стабилизатор тока на базе линейного регулятора или импульсного драйвера, однако простые лампы ограничиваются выпрямительным мостом, балластным конденсатором и фильтрующим электролитом.
Использование фильтров и сглаживающих конденсаторов
В светодиодных лампах на 220 В сглаживающие конденсаторы применяются для подавления пульсаций после выпрямителя. Наиболее часто используется электролитический конденсатор ёмкостью от 2,2 до 10 мкФ на напряжение не менее 400 В. Выбор зависит от количества светодиодов и их рабочего тока. Недостаточная ёмкость приводит к заметному мерцанию, превышающему 30% коэффициента пульсации, что воспринимается глазом и может вызывать дискомфорт.
Для повышения эффективности сглаживания часто добавляется керамический конденсатор на 100 нФ параллельно электролитическому – он устраняет высокочастотные помехи, вызванные коммутацией и быстрым фронтом напряжения.
Дополнительно применяются фильтры на основе дросселей, особенно в схемах с импульсным драйвером. Дроссель с индуктивностью 1–10 мкГн последовательно с входом снижает выбросы тока при коммутации и уменьшает нагрузку на выпрямительные диоды. Такие элементы позволяют уменьшить уровень ВЧ-помех, проходящих в сеть и соответствовать нормам электромагнитной совместимости (EMC).
В бюджетных лампах часто экономят на ёмкости, что резко снижает срок службы и приводит к пульсациям свыше 50%. Для минимизации износа и стабильной работы рекомендуется использовать конденсаторы с низким ESR и температурным классом не ниже 105 °C.
Способы защиты от скачков напряжения
Для надежной работы светодиодных ламп на 220 В важно минимизировать влияние резких колебаний напряжения. Оптимальные решения включают:
1. Установка варисторов (VDR). Варисторы эффективно ограничивают пиковые напряжения, начиная проводить ток при превышении определенного порога (обычно 275–320 В для сети 220 В). Их выбирают с запасом по мощности и рабочему напряжению, исходя из параметров сети.
2. Применение стабилизаторов напряжения. Стабилизаторы с автоматическим регулированием поддерживают напряжение в диапазоне ±5%, что исключает выход лампы из строя при длительных перепадах.
3. Использование сетевых фильтров с защитой от импульсных помех. Они сглаживают резкие скачки и предотвращают повреждения драйверов светодиодов, значительно увеличивая ресурс лампы.
4. Внедрение ограничителей перенапряжения (SPD). SPD быстро реагируют на импульсы и эффективно защищают внутренние компоненты от высоковольтных выбросов, возникающих при грозах или авариях в электросети.
Выбор и сочетание этих методов зависит от условий эксплуатации и качества электросети. Рекомендуется проводить регулярные проверки и замену защитных элементов с учётом срока их службы и степени износа.
Материалы, применяемые в рассеивателе света
Рассеиватель светодиодной лампы должен обеспечивать равномерное распределение света и минимальные потери яркости. Чаще всего используются два типа материалов: полиметилметакрилат (ПММА) и поликарбонат (ПК).
ПММА отличается высокой светопропускаемостью – до 92%, что снижает потери светового потока. Он устойчив к пожелтению при нагреве до 80 °C, однако под воздействием ультрафиолетового излучения требует дополнительной УФ-защиты. Применяется в лампах с рабочей температурой не выше 70 °C.
Поликарбонат прочнее ПММА, обладает отличной ударной стойкостью и выдерживает температуры до 130 °C. Его светопропускаемость ниже – около 88%, зато ПК лучше сопротивляется механическим нагрузкам и не трескается при резких перепадах температуры. Рекомендуется для ламп с высокими тепловыми нагрузками и в условиях повышенной вибрации.
Для улучшения качества рассеивания добавляют матовые или сатинированные покрытия, создающие мягкий и равномерный свет без ярких бликов. Часто применяют двухслойные рассеиватели – внутренний слой из прозрачного ПММА для светопропускания и внешний матовый слой для равномерного рассеивания.
Выбор материала напрямую влияет на срок службы и стабильность светового потока. Оптимальный рассеиватель должен сочетать высокую прозрачность, устойчивость к нагреву и долговечность при эксплуатации в сети 220 В.
Разборка и диагностика неисправностей лампы
Перед началом разборки отключите лампу от сети и убедитесь в отсутствии напряжения. Корпус обычно фиксируется защелками или винтами, расположенными под рассеивателем. Аккуратно снимите рассеиватель, используя пластиковую лопатку, чтобы не повредить поверхность.
После снятия рассеивателя осмотрите плату драйвера и светодиодный модуль. Первым делом проверьте целостность пайки на контактах и наличие видимых повреждений: трещин, следов перегрева, потемнений на элементе. Особое внимание уделите электролитическим конденсаторам – вздутие или подтекание указывает на неисправность.
Для проверки светодиодов используйте мультиметр в режиме прозвонки или небольшой источник постоянного тока с напряжением около 3 В. Светодиод, исправный, при подключении в прямом направлении должен светиться, а при обратном – не проводить ток. Если один или несколько светодиодов не светятся, их замену необходимо проводить на весь модуль, так как часто они соединены последовательно.
Драйвер лампы обычно содержит выпрямитель, стабилизатор и элементы ограничения тока. Проверьте диодный мост на выход мультиметром в режиме диодной проверки – должен показывать проводимость в прямом направлении и отсутствие в обратном. Замер сопротивления резисторов позволяет выявить обрыв или короткое замыкание.
Если лампа полностью не включается, проверьте входные компоненты: плавкий предохранитель (если есть), варистор и конденсаторы фильтра. Варистор при перегрузке часто приобретает черный цвет или трещины. Конденсаторы фильтра легко проверить на емкость и утечку с помощью ESR-метра.
После устранения видимых дефектов соберите лампу в обратной последовательности. При повторных проблемах замените драйвер целиком, так как ремонт отдельных элементов часто нецелесообразен из-за сложности и стоимости компонентов.
Вопрос-ответ:
Как устроена светодиодная лампа, работающая от сети 220 В?
Светодиодная лампа для сети 220 В содержит несколько ключевых компонентов: светодиоды, драйвер питания и корпус с рассеивателем. Основная задача драйвера — преобразовать переменный ток из сети в постоянный, подходящий для питания светодиодов, а также обеспечить стабильное напряжение и ток. Внутри драйвера есть выпрямитель, фильтры и стабилизаторы, которые защищают светодиоды от скачков напряжения. Корпус лампы выполнен из материалов, которые рассеивают тепло и защищают электронику.
Почему светодиодная лампа не мерцает при включении на 220 В?
Мерцание светодиодной лампы часто связано с особенностями питания. В лампах с качественным драйвером выпрямитель и фильтры стабилизируют напряжение, что исключает мерцание. Если драйвер оснащён конденсаторами и стабилизаторами, ток подаётся равномерно, и светодиоды горят плавно. В дешёвых лампах мерцание может появляться из-за недостаточной фильтрации переменного тока или плохой стабилизации.
Как светодиодная лампа защищается от перепадов напряжения в сети 220 В?
Для защиты от скачков напряжения в светодиодной лампе встроены специальные элементы: варисторы и стабилизаторы. Варистор при резком повышении напряжения снижает его до безопасного уровня, предотвращая повреждение светодиодов. Также в драйвере используются конденсаторы, которые сглаживают пульсации и временные колебания. Такая защита увеличивает срок службы лампы и повышает её надежность.
Из чего состоит драйвер в светодиодной лампе на 220 В и какую функцию он выполняет?
Драйвер — это электронный блок внутри лампы, который преобразует входное переменное напряжение 220 В в постоянное напряжение низкого уровня, подходящее для светодиодов. В его состав входят выпрямительный мост, сглаживающие конденсаторы, стабилизаторы тока и элементы защиты. Благодаря драйверу светодиоды получают стабильное питание без скачков, что обеспечивает равномерное свечение и долгий срок эксплуатации.

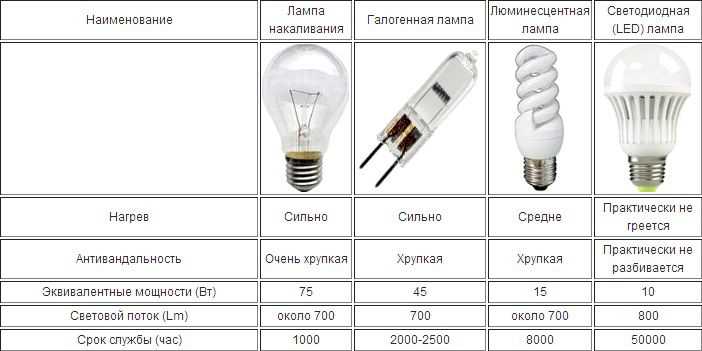

Почему светодиодная лампа на 220 В меньше греется по сравнению с обычной лампой накаливания?
Светодиодная лампа преобразует электроэнергию напрямую в свет, в то время как лампа накаливания сначала нагревает нить накаливания до высокой температуры. В результате у светодиодов значительно меньше тепловых потерь. Кроме того, корпус светодиодной лампы спроектирован для эффективного отвода тепла, что снижает нагрев и повышает эффективность работы по сравнению с лампами накаливания.
Как устроена светодиодная лампа, рассчитанная на подключение к сети 220 В?
Светодиодная лампа для сети 220 В состоит из нескольких основных частей. Внутри находится блок питания, который преобразует переменное напряжение 220 В в постоянное напряжение низкого уровня, подходящее для питания светодиодов. Основной световой элемент — это сами светодиоды, объединённые в массив или цепь. Для защиты и улучшения работы лампы используются стабилизаторы тока и термозащита. Корпус обычно выполнен из пластика или алюминия, который одновременно служит радиатором для отвода тепла. Таким образом, лампа обеспечивает долговечную и стабильную работу при подключении к стандартной электросети.
