Как устроена вентиляция в 5 этажном доме схема

Для обеспечения стабильного воздухообмена важно правильно рассчитать диаметр и высоту вентиляционных шахт, учитывая этажность здания и количество жилых помещений. Обычно диаметр каналов варьируется от 140 до 160 мм, при этом шахты должны иметь минимальные изгибы для снижения сопротивления воздушному потоку.

Принцип работы основан на естественной тяге, которая возникает из-за разницы температур наружного и внутреннего воздуха. При этом воздух из жилых комнат поступает через окна и двери, а загрязненный удаляется через вытяжные каналы. Установка обратных клапанов и вентиляционных решеток помогает избежать обратного проникновения воздуха и улучшает контроль качества вентиляции.

Важным элементом системы считается вентиляционный стояк, проходящий через все пять этажей и объединяющий вытяжные каналы с квартир. Его техническое состояние и герметичность напрямую влияют на эффективность работы всей системы.

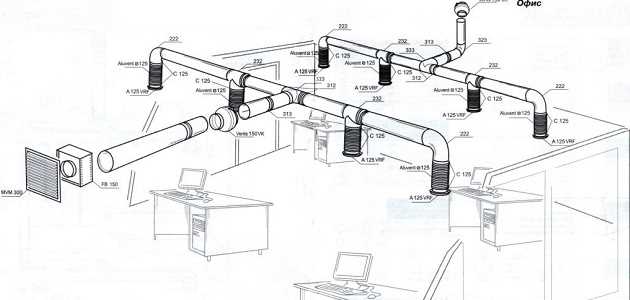

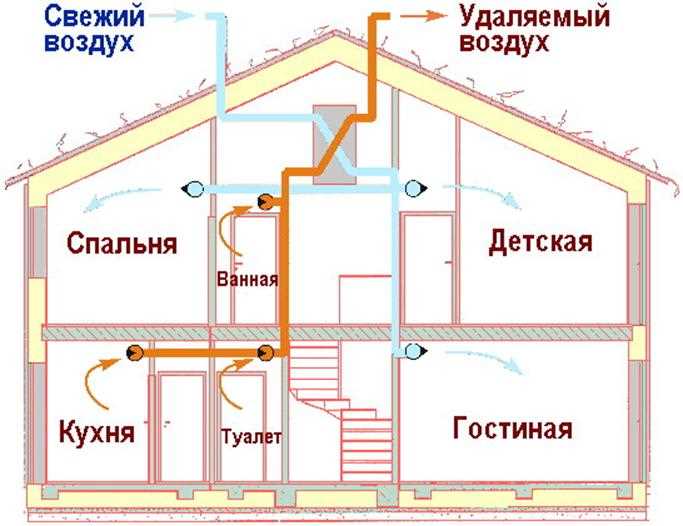

Устройство вентиляции в пятиэтажном доме: схема и принципы работы

В пятиэтажных жилых домах применяется, как правило, естественная или вытяжная вентиляция с принудительным притоком воздуха. Основу системы составляют вертикальные вытяжные каналы, проходящие через все этажи. Воздух из помещений попадает в эти каналы через решётки или вытяжные клапаны, размещённые в кухнях, санузлах и ванных комнатах.

Приток свежего воздуха организован через регулируемые клапаны в оконных или стеновых конструкциях, что обеспечивает необходимый воздухообмен без использования электроприводов. В некоторых случаях дополнительно устанавливают приточные вентиляторы, поддерживающие заданный уровень подачи воздуха.

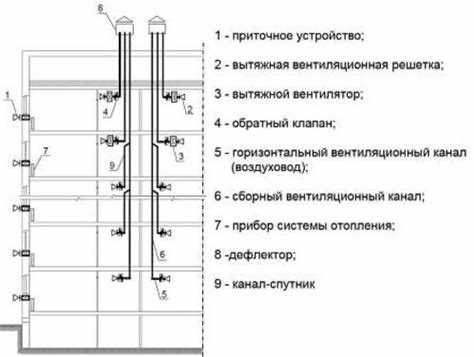

Схема вентиляции включает следующие элементы:

Принцип работы основан на разнице давления: холодный воздух через приточные отверстия поступает в жилые комнаты, нагревается и вытесняется тёплым воздухом в вытяжные шахты. Для сохранения постоянного воздухообмена важно, чтобы приточные клапаны были правильно отрегулированы и не перекрывались.

Регулярное техническое обслуживание системы включает очистку вытяжных каналов и проверку работоспособности клапанов. Отсутствие засоров и повреждений в шахтах позволяет поддерживать стабильный воздухообмен и предотвращать застой влажного воздуха в помещениях.

Типы вентиляционных систем, используемых в пятиэтажках

В пятиэтажных жилых домах преимущественно применяются две основные системы вентиляции – естественная и механическая. Естественная вентиляция работает за счёт разницы температур и давления воздуха внутри и снаружи здания. В таких домах она реализуется через вентиляционные шахты, размещённые над кухнями, санузлами и коридорами, обеспечивая удаление отработанного воздуха. Для правильного функционирования шахты необходим вертикальный канал с минимальной площадью сечения 200х200 мм, без сужений и завалов.

Механическая вентиляция в пятиэтажках встречается реже и чаще используется в современных реконструированных зданиях. В её основе – вентиляторы, обеспечивающие принудительный отток воздуха, что позволяет регулировать кратность воздухообмена и снижать влияние внешних погодных условий. Для экономии энергозатрат применяются системы с рекуперацией тепла, но их монтаж требует дополнительного пространства и обслуживания.

Смешанные системы вентиляции комбинируют естественную вытяжку с механическим притоком свежего воздуха. Это снижает сквозняки и повышает качество воздухообмена без значительного увеличения энергозатрат. В пятиэтажках такое решение часто реализуют через приточные клапаны в окнах и вытяжные вентиляторы в санузлах.

Выбор типа системы зависит от конструкции дома, наличия вентиляционных шахт и потребностей жильцов. Важно учитывать соответствие нормам СНиП и санитарным требованиям, а также возможность регулярного обслуживания и очистки каналов для поддержания эффективности вентиляции.

Конструкция вентиляционных каналов в кирпичных и панельных домах

В кирпичных домах вентиляционные каналы обычно выкладывают из полнотелого кирпича толщиной 120–140 мм, что обеспечивает устойчивость к механическим воздействиям и высокую огнестойкость. Каналы проектируются с сечением от 140×140 мм до 200×200 мм, в зависимости от объема воздуха, подлежащего удалению. Вертикальные шахты размещают в санитарных узлах и кухнях, объединяя несколько квартир в один общий канал.

В панельных домах вентиляционные каналы изготавливаются из сборных железобетонных элементов или керамических блоков. Размеры каналов обычно стандартизированы: 150×150 мм или 200×200 мм. Использование гладких внутренних поверхностей минимизирует сопротивление потоку воздуха и облегчает очистку от загрязнений. Вертикальные шахты проходят через вентиляционные короба, встроенные в конструкции стеновых панелей.

Для обоих типов зданий обязательна герметизация стыков с помощью жаропрочных герметиков и установка ревизионных люков на каждом этаже для очистки и обслуживания каналов. В кирпичных домах особенно важно регулярное удаление конденсата и проверка целостности кладки, поскольку влага снижает эксплуатационные характеристики. В панельных домах необходимо контролировать плотность стыков между элементами, чтобы избежать подсосов воздуха и утрат давления.

Вентиляционные каналы проектируются с уклоном от 1 до 3 градусов в сторону вытяжной решетки, что предотвращает накопление конденсата и обеспечивает его естественный сток. Для улучшения тяги в многоквартирных домах часто устанавливают зонты на выходах шахт, защищающие от осадков и улучшающие аэродинамику.

Расположение вытяжных и приточных решеток по этажам

В пятиэтажных домах приточные решетки устанавливают преимущественно в нижних зонах жилых помещений – в коридорах и комнатах первого этажа, где воздух поступает с улицы. Вентиляционные каналы от этих решеток ведут к вытяжным шахтам.

Вытяжные решетки размещают в санитарных узлах и кухнях на всех этажах, чтобы удалять влажный и загрязнённый воздух. На верхних этажах вытяжные отверстия соединяются с общими вентиляционными стояками, обеспечивая естественное движение воздуха по вертикали.

Для равномерного воздухообмена в жилых комнатах второго, третьего и четвёртого этажей приточные решетки размещают у оконных проёмов или на внешних стенах в верхней части стен, чтобы свежий воздух поступал сверху, а вытяжной – снизу через вентиляционные каналы.

Важный аспект – минимальное расстояние между приточной решёткой и отопительным прибором для оптимального прогрева свежего воздуха и предотвращения образования конденсата. Рекомендуемое расстояние составляет 15–20 см.

На пятом этаже приточные решетки не устанавливают, так как свежий воздух поступает снизу. Вытяжные решетки верхнего этажа должны иметь выходы на крышу или чердак с оборудованием обратных клапанов для предотвращения обратной тяги и попадания осадков.

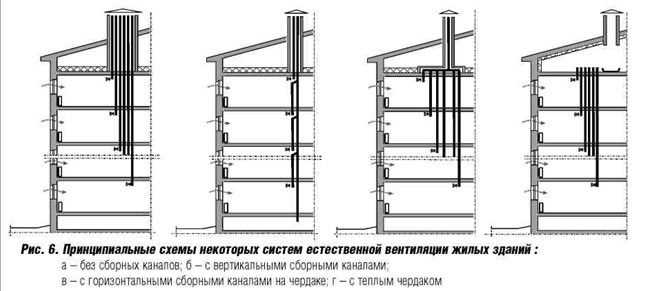

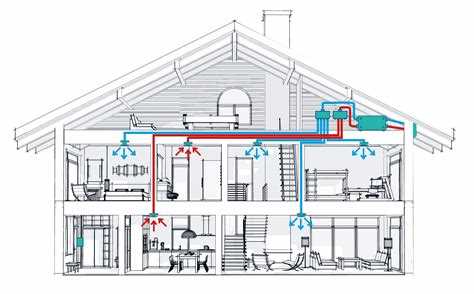

Принцип естественной вентиляции через шахты и короба

Естественная вентиляция в пятиэтажных домах организуется за счёт разницы давления и температуры воздуха внутри и снаружи здания. Воздухообмен происходит через вертикальные вентиляционные шахты, соединённые с кухнями, ванными и туалетами. Эти шахты создают тягу, направляя загрязнённый воздух вверх и наружу.

Вентиляционные короба, выполненные из негорючих материалов, обеспечивают герметичность каналов и минимизируют теплопотери. Размер сечения шахт рассчитывается исходя из объёма вытяжного воздуха, обычно не менее 0,1 м² для каждой кухни и санитарной зоны. Высота шахты должна превышать отметку крыши минимум на 0,5 метра для создания достаточного разрежения.

Для усиления тяги важно обеспечить свободное поступление свежего воздуха через регулируемые клапаны или приточные решётки на окнах и дверях. Неправильная герметизация помещений снижает эффективность вентиляции, приводя к застою воздуха и повышенной влажности.

Рекомендуется регулярный осмотр и очистка вентиляционных каналов от пыли и мусора, поскольку загрязнение уменьшает проходное сечение и снижает тягу. Также важно исключать перекрытие вентиляционных отверстий жильцами или установку вытяжных вентиляторов, нарушающих баланс естественного воздухообмена.

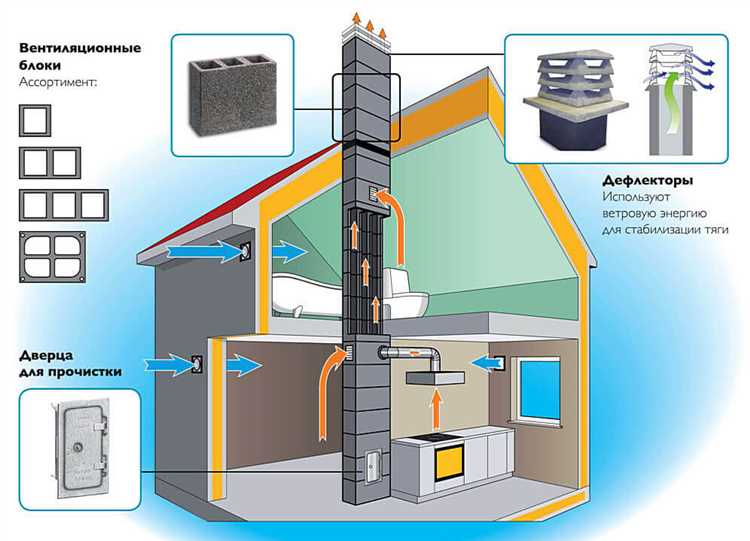

Особенности работы вентиляторов в механической вытяжке

Вентиляторы в механической вытяжке рассчитаны на создание постоянного отрицательного давления в вентиляционных каналах, обеспечивая удаление загрязнённого воздуха из помещений. Ключевой параметр – производительность, которая зависит от объёма вытяжного воздуха и длины воздуховода. Для пятиэтажных домов обычно используются вентиляторы с подачей от 150 до 300 м³/ч на одну вытяжную шахту.

Типы вентиляторов: осевые применяются при небольшом сопротивлении сети и коротких воздуховодах, центробежные – при больших длинах и сложной конфигурации каналов. Центробежные вентиляторы способны поддерживать стабильный поток при возрастании сопротивления, что важно для многоэтажных зданий.

Рабочая точка вентилятора должна совпадать с характеристикой сети. Несоответствие ведёт к снижению производительности и увеличению энергопотребления. Для регулировки потока используют частотные преобразователи или механические заслонки, однако частотное управление обеспечивает более точную подстройку под фактические условия.

Монтаж вентиляторов выполняют с применением виброизоляционных подвесов, что снижает уровень шума и предотвращает передачу вибраций на конструкцию здания. Необходимо регулярно проводить очистку рабочих колёс и проверять исправность электродвигателей, так как загрязнения уменьшают КПД и ускоряют износ.

Важный аспект – защита от обратного хода воздуха. Установка обратных клапанов предотвращает проникновение холодного воздуха в зимний период и обеспечивает комфортный микроклимат. Контроль работы вентиляторов ведётся с помощью датчиков давления или расхода воздуха, которые интегрируются в систему управления здания.

Влияние высоты дома на тягу в вентиляционной системе

Высота здания напрямую влияет на силу тяги в вентиляционных шахтах. В пятиэтажных домах высота около 15–18 метров создаёт определённые особенности движения воздуха в системе.

• Тяга зависит от разницы температур между внутренним воздухом и наружным, а также от высоты вентиляционной шахты.
• Чем выше шахта, тем больше перепад давления, что увеличивает силу тяги, при условии стабильной температуры.
• Для пятиэтажного дома оптимальная высота вентиляционной шахты обеспечивает тягу порядка 10–15 Па, что достаточно для удаления загрязнённого воздуха.

Низкие здания, такие как пятиэтажные, требуют учёта внешних факторов для поддержания необходимой тяги:

1. В холодный период тяга усиливается за счёт значительной разницы температур, но при отсутствии утепления шахты возможны потери тепла и снижение эффективности.
2. В тёплое время года перепады температур снижаются, тяга ослабевает, что требует применения дополнительных методов, например, механического побуждения.
3. Ветер и расположение здания могут создавать обратное давление на входы вентиляционных шахт, что уменьшает тягу и провоцирует застой воздуха.

Для компенсации влияния высоты и погодных условий рекомендуются следующие решения:

• Увеличение высоты вытяжных труб на крыше минимум на 0,5 м сверх конька здания для улучшения тяги.
• Использование дефлекторов и зонтов, которые уменьшают влияние ветра и стабилизируют поток воздуха.
• Утепление вентиляционных каналов для сохранения температуры и поддержания перепада давления.
• При слабой естественной тяге – установка вентиляторов вытяжного типа с минимальным уровнем шума.

В итоге, учитывая высоту пятиэтажного дома и климатические особенности региона, нужно грамотно рассчитывать размеры и конструкции вентиляционных шахт, чтобы обеспечить постоянный и достаточный воздухообмен.

Частые причины снижения вентиляции и методы их устранения

Засоры в воздуховодах. Накопление пыли и строительного мусора уменьшает проходное сечение, снижая объем воздуха. Для устранения требуется регулярная очистка воздуховодов с помощью специализированных щеток или вакуумных систем не реже одного раза в год.

Нарушение герметичности соединений. Протечки воздуха в местах стыковки труб приводят к потере давления и ухудшению тяги. Рекомендуется проверить все соединения и уплотнить их герметиком или специализированной лентой.

Загрязнение вентиляционных решеток. Засорение решеток пылью, паутиной и другими загрязнениями ограничивает приток и вытяжку воздуха. Очистку решеток проводят вручную или с помощью пылесоса не реже двух раз в год.

Неправильный уклон или повреждение воздуховодов. Неправильный монтаж с отсутствием уклона приводит к скоплению конденсата и уменьшению проходимости. Необходимо проверить монтаж и при необходимости исправить уклоны, а поврежденные участки заменить.

Неисправность вентиляторов и механических элементов. Износ или поломка вентиляторов снижает эффективность принудительной вентиляции. Проверка рабочих параметров и замена неисправных узлов проводится согласно регламенту производителя.

Засорение клапанов и обратных заслонок. Нарушение их работы вызывает обратную тягу и ухудшение циркуляции воздуха. Рекомендуется осмотр и очистка механизмов, замена изношенных деталей.

Регулярный осмотр системы вентиляции и своевременное техническое обслуживание позволяют поддерживать оптимальную работу и предотвращать снижение эффективности воздухообмена в пятиэтажном доме.

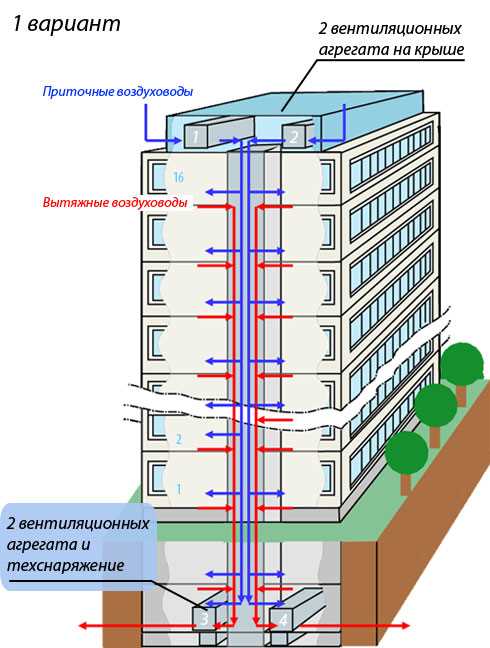

Правила обслуживания и проверки вентиляции в многоквартирном доме

Проверка и обслуживание вентиляционных каналов в многоквартирных домах регламентируются СанПиН и СНиП. Нарушения в работе вентиляции могут привести к ухудшению микроклимата, повышенной влажности, образованию плесени и риску обратной тяги.

• Проверка вентиляции проводится не реже одного раза в год, чаще – при жалобах жильцов или капитальном ремонте.
• Ответственность за состояние вентиляционных каналов несет управляющая организация или ТСЖ.
• Осмотр и прочистку каналов выполняет специализированная организация, имеющая лицензию на данный вид работ.

Порядок проверки:

1. Проверка тяги с использованием анемометра или тестовой полоски бумаги у вентиляционных решеток.
2. Оценка герметичности каналов и наличие посторонних предметов.
3. При необходимости – видеодиагностика внутренних участков каналов.
4. Прочистка засоров с помощью щеток, вакуумных установок или гидромеханических средств.
5. Документирование результатов с составлением акта проверки.

При обнаружении засоров, перекрытий или обратной тяги, управляющая организация обязана устранить неисправность в кратчайшие сроки. Жильцы не должны самостоятельно вмешиваться в конструкцию вентиляции, особенно в шахты и вертикальные каналы.

Для оценки работы вентиляции допускается самостоятельная проверка тяги – приложить полоску тонкой бумаги к вытяжной решетке. Если лист притягивается – тяга есть, если падает – вентиляция не работает.

Профилактические меры:

• Не закрывать вентиляционные решетки мебелью или отделочными материалами.
• Регулярно очищать вытяжные решетки от пыли и жира.
• Не подключать кухонные вытяжки напрямую в общие шахты без обратного клапана.

Вопрос-ответ:

Как устроена вентиляция в пятиэтажном доме советской постройки?

В большинстве пятиэтажек, построенных в СССР, используется естественная вытяжная вентиляция. Она основана на вертикальных шахтах, идущих от кухни, санузла и ванной вверх через все этажи. Поток воздуха движется за счёт разницы температуры и давления между помещением и улицей. Приток воздуха осуществляется через неплотности в окнах и дверях, а также через специальные приточные клапаны, если они были установлены позже.

Почему на верхних этажах тяга из вентиляции слабее?

На верхних этажах разница температур между помещением и улицей меньше, особенно летом. Из-за этого снижается естественная тяга. Кроме того, если вентиляционная шахта заканчивается на крыше без надстройки, ветер может создавать обратное давление, мешая нормальному выходу воздуха. Решением может быть установка вытяжного дефлектора, который усиливает тягу за счёт ветрового потока.

Можно ли подключить кухонную вытяжку напрямую в вентиляционную шахту?

Прямое подключение вытяжки с мотором в общую вентиляционную шахту не рекомендуется. Это может нарушить работу вентиляции у соседей и даже вызвать обратную тягу. Если вытяжка необходима, лучше подключать её через обратный клапан или отдельный воздуховод, выведенный наружу, если конструкция дома это позволяет.

Почему из вентиляции иногда тянет запахи от соседей?

Такая ситуация возможна, если нарушена герметичность вентиляционных каналов или если в доме сделан переплан с вмешательством в вентиляцию. Также запахи могут проникать при обратной тяге — например, когда у соседей работает мощная вытяжка, а у вас закрыты все окна. Воздуху некуда поступать, и он начинает идти из шахты обратно в квартиру.

Как проверить, работает ли вентиляция в квартире?

Проверить тягу можно с помощью обычного листа бумаги или салфетки. Поднесите его к вентиляционной решётке в кухне или санузле. Если бумагу втягивает, вентиляция работает. Если она остаётся на месте или отклоняется наружу, тяга отсутствует или есть обратное движение воздуха. Проверку желательно проводить в холодное время года — зимой или ранней весной, когда разница температур более выражена.
