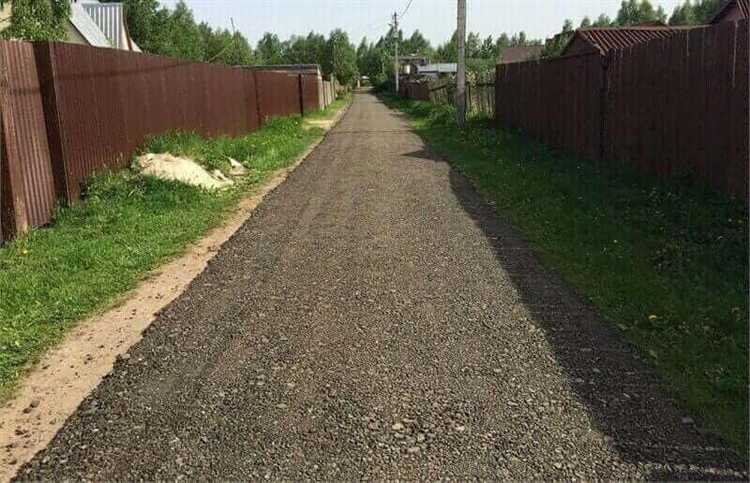

Асфальтная крошка – популярный материал для укладки временных и постоянных покрытий на участках с невысокой транспортной нагрузкой. Однако сразу после укладки она обладает низкой связностью и практически не обеспечивает достаточного сцепления без дополнительной обработки. Без стабилизации материал быстро разрушается под воздействием колес, воды и температурных перепадов.
Для повышения сцепления асфальтную крошку обрабатывают вяжущими компонентами. Один из наиболее эффективных вариантов – проливка битумной эмульсией с содержанием битума 50–60%. Этот метод обеспечивает прочную связку между частицами и уменьшает вымывание. Расход эмульсии составляет в среднем 1–1,5 литра на квадратный метр при температуре выше +10 °C.
Альтернативный способ – использование комплексных стабилизаторов на основе модифицированных полимеров. Такие составы проникают глубже, формируя прочную структуру в толщине слоя. Они особенно эффективны на участках с уклоном или повышенной влажностью. Средний расход – от 3 до 5 кг на м² в зависимости от гранулометрии и толщины насыпи.
Перед нанесением любого состава необходимо выполнить предварительное уплотнение виброкатком, чтобы минимизировать пустоты. Только после этого проводят обработку, затем повторное уплотнение. В результате структура покрытия становится монолитной, а коэффициент сцепления увеличивается до уровня плотного асфальта.

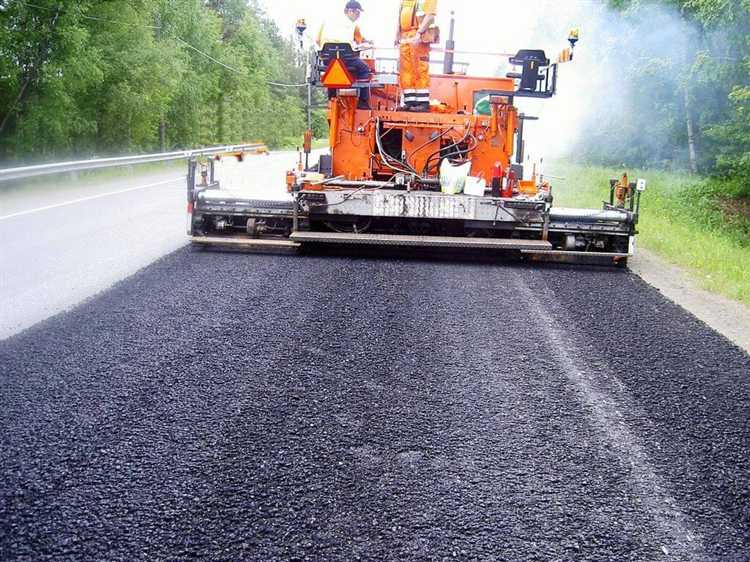

Подбор вяжущего материала для стабилизации асфальтной крошки
Для повышения сцепления и устойчивости асфальтной крошки используется вяжущий материал, обеспечивающий фиксацию частиц и защиту от пыления. Оптимальный выбор – битумная эмульсия с содержанием вяжущего вещества не менее 60%. Она легко проникает в структуру крошки, равномерно распределяется и после испарения воды формирует прочную пленку.
При обработке площадок с высокой нагрузкой рекомендуется использовать модифицированные битумы с полимерными добавками (например, СБС-модификаторы). Они улучшают эластичность и устойчивость к температурным перепадам. Расход вяжущего – от 0,8 до 1,5 л/м² в зависимости от фракции крошки и степени уплотнения.
В условиях низких температур или повышенной влажности оправдано применение цементно-битумных композиций. Цемент связывает избыточную влагу и ускоряет твердение, особенно в нижних слоях основания. Пропорции подбираются исходя из содержания мелких фракций: при повышенном содержании пыли добавляют до 5% цемента от массы крошки.
Для временного укрепления (например, на парковках) можно использовать органические стабилизаторы на основе лигносульфонатов. Они обеспечивают начальное сцепление, но не подходят для участков с высокой динамической нагрузкой.
Перед нанесением вяжущего материал необходимо равномерно распределить и уплотнить крошку. Вязкое или холодное нанесение допускается только при температуре воздуха выше +5 °C. После обработки поверхность следует уплотнить виброплитой или катком массой не менее 1,5 тонн.

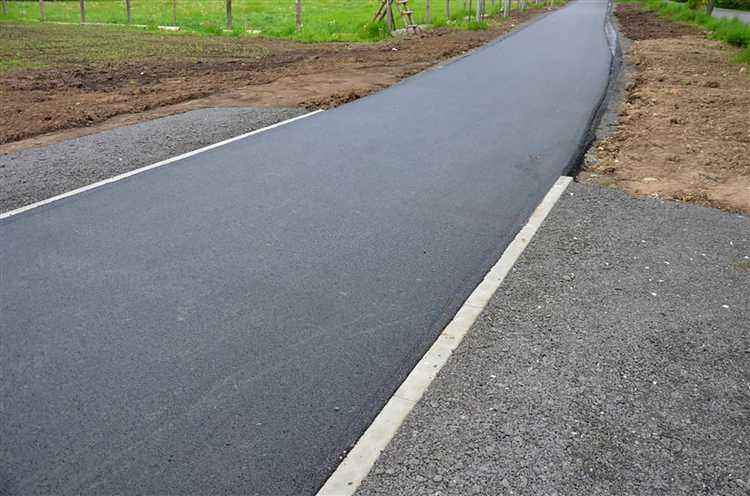

Пропитка битумной эмульсией: состав, расход и способ нанесения
Битумная эмульсия для обработки асфальтной крошки состоит из воды, диспергированных частиц дорожного битума и эмульгаторов. Чаще всего используется катионная быстровяжущая эмульсия марок ЭБК-1 или ЭБК-3, обеспечивающая надежное сцепление между частицами крошки и последующими слоями покрытия.
Расход эмульсии зависит от фракции крошки и степени уплотнения основания. Для стабилизации слоя толщиной 5–7 см достаточно 0,8–1,2 л/м². При рыхлой структуре или добавлении минерального заполнителя норму увеличивают до 1,5 л/м². Избыток недопустим: он приводит к образованию пленки, препятствующей проникновению вглубь и ухудшающей адгезию.
Перед нанесением необходимо выровнять и уплотнить слой асфальтной крошки виброплитой. Температура воздуха – не ниже +10 °C, влажность – не более 80 %. Эмульсию наносят методом холодного распыления с использованием ручного или механизированного распределителя с форсунками среднего диаметра. Покрытие должно равномерно смачиваться без образования луж. Поверхность выдерживают до полного распада эмульсии – появления черного матового оттенка без следов влаги, обычно это занимает 1–2 часа. После этого можно приступать к укатке или укладке следующего слоя.

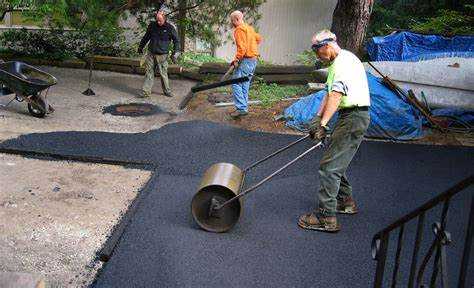

Применение цементно-водных растворов для усиления структуры покрытия
Цементно-водный раствор – один из наиболее эффективных способов стабилизации и укрепления слоя асфальтной крошки. Он не требует дорогостоящего оборудования и обеспечивает высокую прочность основания при правильной технологии нанесения.
- Оптимальная пропорция смеси: 1 часть цемента (портландцемент М400) на 3–4 части воды. Более густой раствор ухудшает пропитываемость, жидкий – снижает прочностные характеристики.
- Перед нанесением требуется тщательная планировка и уплотнение слоя крошки виброплитой или катком. Поверхность должна быть ровной и без рыхлых участков.
- Раствор наносится методом полива с помощью лейки или насосного распылителя, равномерно, без размыва структуры покрытия. Расход – около 5–7 литров на квадратный метр.
- После обработки необходимо провести повторное уплотнение, чтобы раствор проник в поры и связал фракции материала. Это критически важно для формирования монолитного слоя.
- Время схватывания – от 4 до 6 часов при температуре выше +15°C. В течение суток поверхность не подвергается механической нагрузке и защищается от дождя.
Усиление асфальтной крошки цементно-водным раствором повышает несущую способность покрытия и минимизирует пылеобразование. Метод особенно актуален для подъездных путей, стоянок и временных дорог при ограниченном бюджете.
Обработка асфальтной крошки щебнем: когда и как использовать
Щебень используется для повышения сцепления асфальтной крошки в местах с высокой нагрузкой или при укладке на слабом основании. Особенно актуально применение при строительстве временных подъездных путей, парковок и участков с интенсивным поворотом транспорта.
- Выбирайте фракцию щебня 5–20 мм. Более крупные частицы плохо втаптываются в структуру покрытия, мелкие – быстро вымываются и не дают нужного эффекта.
- Перед распределением щебня необходимо уплотнить основной слой асфальтной крошки виброплитой или катком. Это исключает смешивание слоев и увеличивает срок службы покрытия.
- Оптимальная норма распределения – 5–7 кг щебня на 1 м². При избыточном количестве ухудшается равномерность и появляются провалы.
- После нанесения щебня его обязательно втаптывают катком с гладкими вальцами. Повторное уплотнение фиксирует частицы и предотвращает их смещение.
- Не используйте щебень по замерзшей или размокшей поверхности. В таких условиях он не закрепляется и теряет функцию усиления сцепления.
Допускается локальное добавление щебня на проблемных участках уже после укладки дороги – например, в местах пробуксовки техники или постоянного торможения.

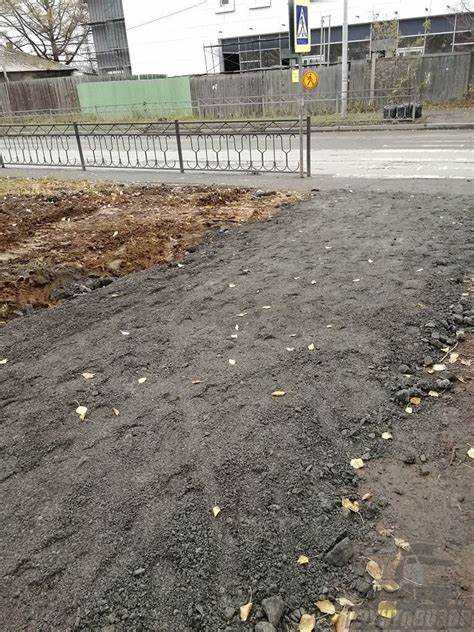

Использование геотекстиля для улучшения сцепления с основанием
Геотекстиль играет ключевую роль при укладке асфальтной крошки на нестабильное или слабонесущее основание. Его основное назначение – предотвращение смешивания слоев и равномерное распределение нагрузки.
Для устройства прочного основания под асфальтовую крошку рекомендуется использовать иглопробивной или термоскреплённый геотекстиль плотностью не менее 150–250 г/м². Материал укладывается непосредственно на выровненное и уплотнённое основание, например, на слой ПГС или щебня фракции 20–40 мм.
После укладки геотекстиля следует засыпать асфальтовую крошку слоем от 8 до 12 см с последующим послойным уплотнением виброплитой или катком. Геотекстиль обеспечивает стабильность слоя и препятствует его проседанию при сезонных колебаниях влажности.
Важно: при укладке на склонах геотекстиль фиксируют анкерами или засыпкой по краям, чтобы исключить его смещение. При необходимости укладки в несколько полос материал должен иметь нахлёст не менее 30 см.
Применение геотекстиля повышает срок службы дорожного покрытия из асфальтовой крошки в среднем на 30–40% и существенно снижает риск образования колейности и локальных просадок.
Технология уплотнения: какие катки и методы подходят лучше всего
Для эффективного уплотнения асфальтной крошки предпочтительны вибрационные катки массой от 6 до 12 тонн. Оптимальный диаметр вальца – 1,2–1,6 м, ширина – не менее 1,5 м. Вибрация обеспечивает проникновение частиц вглубь и устранение пустот, что критично при формировании прочного основания.
Статические катки применимы только на заключительном этапе – для финишного прохода. Они выравнивают поверхность, но не обеспечивают достаточной плотности без предварительной вибрационной обработки.
Уплотнение проводят в несколько проходов – минимум 4–6. Первый проход выполняется при влажности материала 4–6%. При недостаточной влаге крошка не слеживается, при избытке – начинает выдавливаться и теряет форму. Оптимальная температура при укладке – от +10 до +25 °C. При более низких температурах требуется предварительный прогрев материала, особенно при толщине слоя свыше 10 см.
После каждого прохода необходимо проверять коэффициент уплотнения. Он должен составлять не менее 0,98 (по отношению к максимальной плотности по Проктору). Измерения выполняются плотномером или методом режущего кольца.
Ключевая ошибка – применение лёгких катков массой менее 3 тонн. Они не обеспечивают достаточного давления и приводят к разрыхлению материала при многократном проходе.
При необходимости использования ручного уплотнения (на труднодоступных участках) применяются виброплиты массой от 150 кг. Модели с реверсом обеспечивают равномерную работу без выемки материала на поворотах.

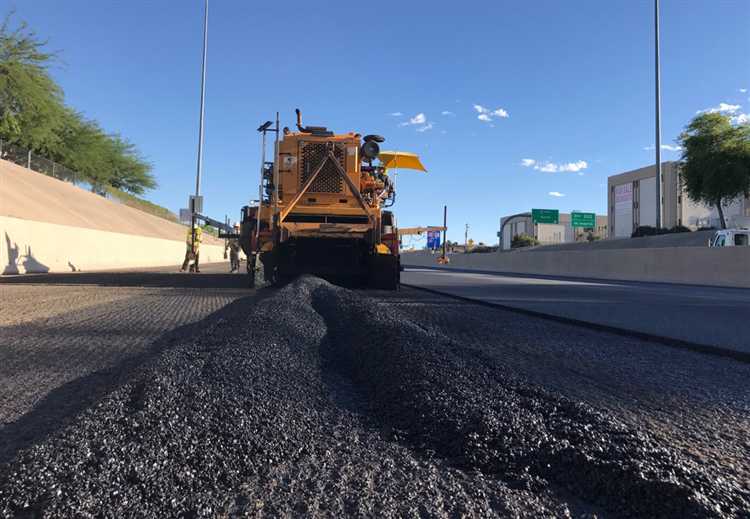

Ошибки при обработке асфальтной крошки, снижающие сцепление
Неправильная подготовка основания – одна из главных причин ухудшения сцепления. Укладка крошки на непросушенное или нестабилизированное основание приводит к просадке, разрыхлению слоя и потере контакта между фракциями. Основание должно быть уплотнено щебнем фракции не менее 20–40 мм и пролито водой с обязательной трамбовкой виброплитой или катком массой от 500 кг.
Часто допускается использование слишком мелкой фракции (менее 5 мм) без смешивания с крупной. Это превращает поверхность в пыль после высыхания, особенно в жару. Для устойчивого сцепления следует использовать смесь фракций 5–20 мм, с минимальным содержанием пылеватых частиц (менее 5%).
Полив крошки битумной эмульсией с избыточной концентрацией – ещё одна критическая ошибка. Толстый слой эмульсии создает эффект «скольжения» и не обеспечивает достаточного проникновения в структуру материала. Рекомендуется использовать битумные эмульсии с содержанием битума не более 60%, с равномерным распылением не более 0.5 л/м².
Игнорирование температурного режима обработки резко снижает сцепление. При температуре ниже +10 °C эмульсия плохо проникает в крошку, а при температуре выше +35 °C – испаряется вода до стабилизации смеси. Оптимальный температурный диапазон: от +15 °C до +25 °C.
Недостаточное уплотнение после полива приводит к отсутствию связующего эффекта. После внесения эмульсии поверхность необходимо катать не менее 3 проходов катком или 5 проходов виброплитой с усилием не менее 15 кН.
Рекомендуемые параметры обработки:
| Этап | Рекомендация |
|---|---|
| Фракция крошки | 5–20 мм, с пылью не более 5% |
| Эмульсия | Битумная, до 60% битума, расход – до 0.5 л/м² |
| Температура воздуха | +15 °C – +25 °C |
| Уплотнение | Минимум 3 прохода катком или 5 виброплитой ≥15 кН |
Вопрос-ответ:
Можно ли использовать битум для обработки асфальтной крошки, чтобы улучшить сцепление?
Да, битум часто применяют для связывания частиц асфальтной крошки между собой. Он образует плотное покрытие и помогает удерживать материал на месте. Однако нужно учитывать температуру: работать с битумом лучше в тёплую погоду, когда он легко растекается и проникает в крошку. Кроме того, важно использовать не чистый битум, а специальную эмульсию, чтобы добиться равномерного распределения.
Какой материал лучше использовать для обработки асфальтной крошки на дачной дороге, чтобы она не разъезжалась под машинами?
Наиболее подходящим решением будет применение битумной эмульсии или специальных стабилизаторов грунта. Эмульсия помогает скрепить мелкие частицы, создавая более монолитную поверхность. Стабилизаторы, в свою очередь, пропитывают структуру основания и делают покрытие более устойчивым к нагрузкам и смещению. Важно учитывать, насколько интенсивно используется дорога: для редких заездов достаточно лёгкой обработки, а при частом проезде машин лучше провести уплотнение с использованием катка.
Можно ли обойтись без обработки асфальтной крошки и просто её утрамбовать?
Технически можно, особенно если участок временный и нагрузки на него небольшие. Но без связывающих материалов крошка будет постепенно разъезжаться, особенно после дождей или при активной эксплуатации. Со временем появятся выбоины, колеи и пыль. Поэтому для более долговечного результата всё же стоит применить хотя бы минимальную обработку — например, пролить водой с цементом или использовать битумную эмульсию.
Подходит ли дизельное топливо для улучшения сцепления в асфальтной крошке?
Нет, дизель использовать не стоит. Иногда его применяют для временного связывания частиц, но это не только малоэффективно, но и вредно для окружающей среды. Топливо быстро испаряется, не создаёт надёжного соединения и может загрязнять почву. Лучше использовать специализированные составы, разработанные для дорожных работ.
Что будет, если обработать асфальтную крошку отработанным маслом?
Обработка отработанным маслом даёт краткосрочный визуальный эффект — крошка становится тёмной и как будто “сцепляется”. Но на практике такое покрытие не держится долго, а масло проникает в почву, загрязняя её. К тому же, в некоторых регионах использование отработки на открытом грунте запрещено законом. Это не только не улучшает сцепление в долгосрочной перспективе, но и может привести к штрафам.
Загрузка...
