Неправильное соединение фасадных отливов – частая причина протечек в зоне окон и стыков облицовки. При стыковке двух металлических элементов критично обеспечить герметичность, жёсткость конструкции и отвод воды с минимальным сопротивлением потоку.

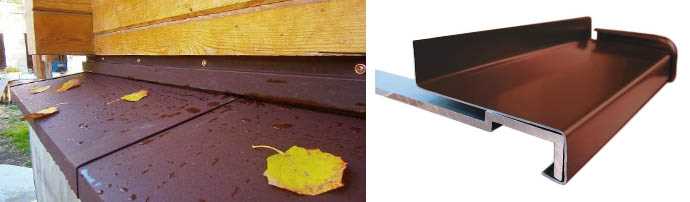

Оптимальная схема соединения – нахлёст с заводом одного отлива на другой не менее чем на 30–50 мм. Такой подход исключает проникновение влаги в шов при косом дожде или талом снеге. Место стыка дополнительно уплотняется герметиком на полиуретановой или бутилкаучуковой основе, устойчивым к ультрафиолету и температурным перепадам.
Альтернативный вариант – использование соединительного элемента, изготовленного из того же металла, что и отливы. В этом случае детали заводятся внутрь профиля, и точка стыка защищается от деформации при термическом расширении. При таком способе важно соблюдать толщину шва и не допускать натяга – это приводит к короблению металла и растрескиванию герметика.
Для фасадов, подверженных повышенной ветровой нагрузке, предпочтительно жесткое механическое соединение с заклёпками или саморезами, установленными с шагом не более 150 мм. Места креплений герметизируются отдельно, чтобы исключить капиллярный подсос влаги.
Выбор точки стыковки при горизонтальном соединении отливов
Оптимальная точка стыковки горизонтальных отливов определяется с учётом уклона, длины изделия и расположения оконных или дверных проёмов. Стыковку допускается выполнять только вне зон водосброса, чтобы исключить риск протечек. Не рекомендуется размещать соединение в пределах 150–200 мм от края откоса или под оконной створкой.
Для стандартного уклона 10–15° место стыка должно находиться на вершине волны профиля или на горизонтальном участке при наличии усиленного жёсткого ребра. Это обеспечивает прилегание элементов и минимизирует деформации при температурном расширении. Если используется мягкий оцинкованный металл, соединение сдвигают к середине пролёта, где отсутствуют крепления, позволяя компенсировать линейные подвижки.
При монтаже длинных отливов (>2000 мм) соединение целесообразно выполнять с нахлёстом не менее 30 мм, при этом стык располагается с учётом направления водоотвода – верхний элемент должен перекрывать нижний. На фасадах с нестандартной геометрией предпочтительно выбирать точку стыка в наиболее закрытом от внешнего воздействия месте – под козырьком, между архитектурными выступами или за декоративными панелями.
Дополнительное уплотнение стыка (бутил-каучуковая лента, герметик на основе полиуретана) необходимо, если соединение расположено в зоне прямого воздействия осадков. Механическое крепление не должно приходиться на стык – оно выполняется на расстоянии 100–150 мм от линии соединения.
Как правильно обрезать отливы для плотного сопряжения
Для точного сопряжения двух отливов по углу фасада необходимо выполнить диагональный рез под углом 45° по направлению линии соединения. Используйте торцовочную пилу с мелким зубом или ножовку по металлу для минимизации заусенцев. При отсутствии электроинструмента допустим ручной рез с помощью уголка и маркера для точной разметки.
Перед обрезкой измерьте фактический угол сопряжения – он может отличаться от 90° из-за особенностей фасада. Для замеров используйте малку или угломер. При несоответствии угла скорректируйте угол реза, отклоняясь от 45° на необходимую величину.
После резки удалите заусенцы напильником или шлифовальной губкой. Для плотного прилегания важно обеспечить ровную кромку без изгибов и неровностей. Соединяемые участки предварительно обезжирьте уайт-спиритом перед герметизацией.
Если отливы заходят один под другой, нижний элемент обрезается строго по ширине нахлеста, а верхний – с запасом в 10–15 мм для перекрытия и отвода воды. Место нахлеста дополнительно промазывается полиуретановым герметиком или бутилкаучуковой лентой, устойчивой к ультрафиолету.
При сопряжении вдоль прямой линии один из отливов укорачивается на 3–5 мм, чтобы избежать упора и коробления при температурном расширении. Герметик наносится только по краю соединения, оставляя центральную часть свободной для компенсации движения металла.
Применение герметика в зоне стыка: виды и правила нанесения
Для герметизации соединения двух отливов на фасаде применяют составы, устойчивые к ультрафиолету, перепадам температур и влаге. Оптимальны следующие виды герметиков: полиуретановые, MS-полимеры и силиконовые для наружных работ. Акриловые герметики использовать нельзя – они быстро теряют эластичность при отрицательных температурах.
Полиуретановый герметик образует прочный эластичный шов, устойчивый к механическим нагрузкам и воздействию осадков. Перед нанесением поверхность отливов необходимо обезжирить и очистить от пыли и ржавчины. Работы выполняются при температуре от +5 до +35 °C. Шов заполняется герметиком с усилием, без пропусков. Через 24–48 часов материал полимеризуется.
MS-полимерные герметики не содержат растворителей, не выгорают на солнце и прочно сцепляются с окрашенным металлом. Наносятся в аналогичных условиях, допускается нанесение на слегка влажную поверхность. Идеальны для сложных условий эксплуатации, особенно в зонах с высокими ветровыми нагрузками.
Силиконовый герметик подходит при наличии высоких колебаний температур. Его нельзя окрашивать, поэтому при выборе следует учитывать цвет. Наносится на сухую, чистую поверхность, шов разглаживается шпателем сразу после нанесения, до образования плёнки.
Глубина и ширина шва должны соответствовать рекомендациям производителя: как правило, соотношение ширины к глубине составляет 2:1. Для равномерного заполнения применяют монтажный пистолет. При вертикальных соединениях нанесение начинают снизу вверх. Излишки герметика сразу удаляются чистой тканью до застывания состава.
Использование накладных планок для закрытия щелей между отливами
При стыковке двух отливов на фасаде часто образуются щели, особенно в местах продольных или угловых соединений. Для герметизации таких участков целесообразно применять накладные планки, которые обеспечивают защиту от влаги и исключают прямой доступ осадков к основанию стены.
- Материал планок – оцинкованная сталь или алюминий толщиной от 0,5 до 1 мм с полимерным покрытием. Для пластиковых отливов подбираются аналогичные по составу ПВХ-накладки.
- Ширина планки подбирается с учетом перекрытия не менее 20 мм на каждый отлив. Оптимальная общая ширина – 50–70 мм.
- Крепление выполняется с шагом 150–200 мм по всей длине, саморезами с пресс-шайбой. Обязательное уплотнение – бутилкаучуковая лента или герметик под планкой.
- При установке важно избегать натяга: металл должен свободно компенсировать температурное расширение, иначе возможна деформация покрытия и разгерметизация.
- Накладки устанавливаются строго после выравнивания уровня отливов. Если один из них установлен с уклоном, планка деформируется и теряет герметичность.
Для угловых соединений применяются Г-образные или Z-образные планки с заводским изгибом под 90° или 135°, в зависимости от геометрии фасада. В местах пересечения нескольких плоскостей рекомендуется заводская штамповка или ручная подрезка с подгибом краев для стыковки без зазоров.
Использование накладных планок особенно эффективно в условиях высокой ветровой и снеговой нагрузки, где обычный герметик теряет свои свойства в течение 2–3 лет.

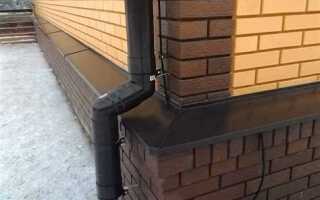

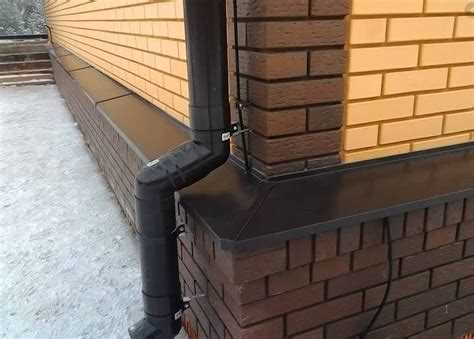

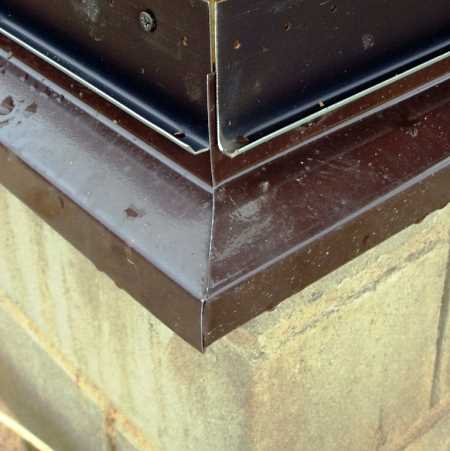

Соединение отливов под углом: методы и нюансы подгонки
При стыковке двух отливов под углом (обычно 90°) важно обеспечить герметичность и эстетичность соединения. Наиболее надёжный способ – подрезка торцов с последующим нахлёстом и герметизацией шва.
Подрезка: выполняется по шаблону или с помощью угольника. Один отлив обрезается под углом 45° по линии внешнего сгиба, второй – с небольшим напуском для нахлёста (5–10 мм). Кромки обрабатываются напильником, чтобы избежать зазоров и деформаций при соединении.
Нахлёст: обязательное условие – направление нахлёста должно учитывать естественный сток воды. Верхний элемент укладывается поверх нижнего, чтобы исключить протечки. При стыковке в наружном углу нахлёст формируется с заходом внешней части одного отлива на другой.
Герметизация: используется силиконовый или полиуретановый герметик, устойчивый к ультрафиолету и температурным перепадам. Герметик наносится тонкой непрерывной полосой по внутреннему краю соединения, затем тщательно прижимается. Излишки удаляются до отверждения.
Фиксация: после подгонки отливы крепятся саморезами с прессшайбой. Отверстия сверлятся заранее, отступ от края – не менее 15 мм. Монтаж производится без излишнего усилия, чтобы избежать деформации металла.
Дополнительный элемент – декоративный уголок – устанавливается при необходимости скрыть шов на видимой части фасада. Он крепится поверх соединения и не влияет на герметичность.
Как избежать протечек в месте соединения отливов
Для надежного соединения двух отливов на фасаде необходимо обеспечить плотность стыка и защиту от попадания воды. В первую очередь следует использовать уплотнительные материалы с высокой влагостойкостью и эластичностью – например, силиконовые или полиуретановые герметики, устойчивые к ультрафиолету и перепадам температур.
Перед нанесением герметика поверхности отливов нужно тщательно очистить от пыли, жира и старых остатков герметика с помощью растворителей, подходящих для материала отливов. Поверхность должна быть сухой и ровной для оптимального сцепления.
Для компенсации теплового расширения и минимизации микротрещин применяют деформационные швы шириной 5–10 мм, заполненные эластичным герметиком. Герметик рекомендуется наносить в два слоя: первый – грунтовочный для улучшения адгезии, второй – финишный, создающий влагонепроницаемую пленку.
Если отливы изготовлены из металла, стыки следует дополнительно защищать коррозионно-стойкими лентами или специальными прокладками. Монтаж отливов должен производиться с уклоном не менее 3°, обеспечивающим сток воды, а места соединения – с нахлестом не менее 50 мм для предотвращения попадания влаги под конструкцию.
Регулярный осмотр и обслуживание соединений гарантируют раннее выявление повреждений герметика или деформаций. При необходимости проводят повторную герметизацию и замену изношенных прокладок.
Разбор частых ошибок при соединении двух фасадных отливов
Частая ошибка – неправильный подбор угла наклона отливов. Наклон должен обеспечивать эффективный сток воды, оптимально – не менее 10 градусов. Меньший угол приводит к застою влаги и коррозии металла.
Неправильное перекрытие элементов. Отливы необходимо укладывать с нахлестом не менее 50 мм, чтобы исключить попадание воды в стык при ветре и осадках. Меньший нахлест часто становится причиной протечек.
Отсутствие герметизации швов. Использование неподходящих или недостаточного количества уплотнителей приводит к проникновению влаги, что ускоряет разрушение материала и снижает теплоизоляцию фасада. Рекомендуется применять силиконовые или полиуретановые герметики с устойчивостью к ультрафиолету.
Неравномерный монтаж крепежа. Болты и саморезы должны располагаться с шагом 30–40 см, плотно фиксируя отлив. Слишком редкое крепление вызывает вибрацию и деформацию при ветровых нагрузках.
Неправильная подгонка стыков. Края отливов должны быть подрезаны ровно и под углом, обеспечивая плотное прилегание без зазоров. Использование грубых подрезок и неровностей вызывает скопление влаги и преждевременный износ.
Игнорирование температурного расширения. При монтаже необходимо оставлять компенсационные зазоры до 5 мм, чтобы избежать деформаций и трещин из-за изменения температуры.
Вопрос-ответ:
Какие методы крепления обычно применяют для соединения двух фасадных отливов?
Для соединения фасадных отливов используют различные способы: механические крепления с помощью саморезов или заклепок, сварку для металлических элементов, а также клеевые составы и герметики для обеспечения герметичности и прочности стыка. Выбор зависит от материала отливов и условий эксплуатации фасада.
Как обеспечить герметичность в месте соединения двух отливов?
Герметичность достигается с помощью специальных уплотнителей и герметиков, которые наносят на стык между отливами. Также важно правильно подготовить поверхность: очистить, обезжирить и при необходимости обработать грунтовкой. В ряде случаев используют монтажные ленты с самоклеящейся основой, которые предотвращают попадание влаги внутрь конструкции.
Можно ли соединять отливы на фасаде без видимых крепежных элементов?
Да, для получения эстетичного результата используют скрытые способы крепления. Например, отливы с пазами и защелками, монтажные клипсы, которые фиксируются внутри конструкции. Кроме того, в некоторых случаях применяют клеевые технологии, позволяющие избежать внешних шурупов и саморезов, сохраняя ровный внешний вид фасада.
Какие ошибки чаще всего допускают при монтаже соединений между отливами на фасаде?
Частые ошибки — это неправильный подбор крепежа, недостаточная обработка поверхности перед монтажом, отсутствие герметика или его неравномерное нанесение. Это приводит к проникновению влаги, коррозии и ухудшению эксплуатационных характеристик. Еще одна ошибка — неправильный зазор между элементами, что вызывает деформации при температурных изменениях.
Какие материалы для отливов лучше подходят для создания надежных соединений?
Наиболее распространены металлические отливы из алюминия или оцинкованной стали — они легко обрабатываются и надежно соединяются с помощью различных способов. Также популярны пластиковые и композитные варианты, которые часто требуют специальных клеев и уплотнителей. При выборе материала важно учитывать климатические условия и нагрузку на фасад.
Какие основные способы используются для соединения двух отливов на фасаде здания?
Существует несколько методов соединения отливов, которые зависят от материала и конструкции фасада. Один из распространённых вариантов — это установка отливов внахлёст с применением герметика для предотвращения проникновения влаги. Другой способ — соединение с помощью металлических крепёжных элементов, например, саморезов или заклёпок, которые обеспечивают надёжную фиксацию и равномерное распределение нагрузки. Иногда применяют специальные профили или накладки, которые не только фиксируют элементы, но и скрывают место стыка, улучшая внешний вид. Выбор способа зависит от климатических условий, типа фасада и требований к эстетике.
