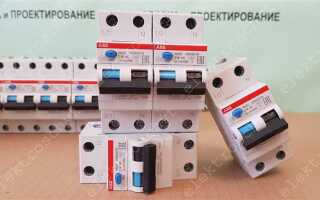

Дифференциальный автомат объединяет функции защиты от короткого замыкания и перегрузки (как у обычного автомата) с контролем утечки тока, присущим УЗО. Автоматический выключатель отслеживает только токовую перегрузку и короткое замыкание, игнорируя ток утечки, поэтому не реагирует на повреждённую изоляцию или прямое прикосновение к фазному проводнику.
Типовые номиналы автомата: 6–63 А при отключающей способности 4,5–10 кА. Диффавтомат помимо тех же диапазонов по току нагрузки имеет чувствительность к утечкам 10 мА, 30 мА или 100 мА; первый вариант подходит для влажных зон с повышенным риском поражения, второй – для жилых групп розеток, третий – для противопожарной защиты линий.
По монтажной ширине автомат занимает один модуль, диффавтомат – два; отдельная связка «автомат + УЗО» потребует три, что критично при ограниченном пространстве в щите. При этом средняя цена одного диффавтомата на 16 А‑30 мА примерно 20‑25 % ниже суммарной стоимости двух отдельных устройств сопоставимых характеристик.
Практика монтажа показывает: диффавтомат целесообразен на линиях санузлов, бойлеров и уличных розеток, где важна защита от утечек и экономия места. Обычный автомат оправдан для групп освещения или мощных стационарных нагрузок, если уже установлено групповое УЗО. Перед выбором учитывайте токовую категорию нагрузки (B, C или D), материал проводки и необходимое селективное отключение, чтобы исключить ложные срабатывания соседних линий.

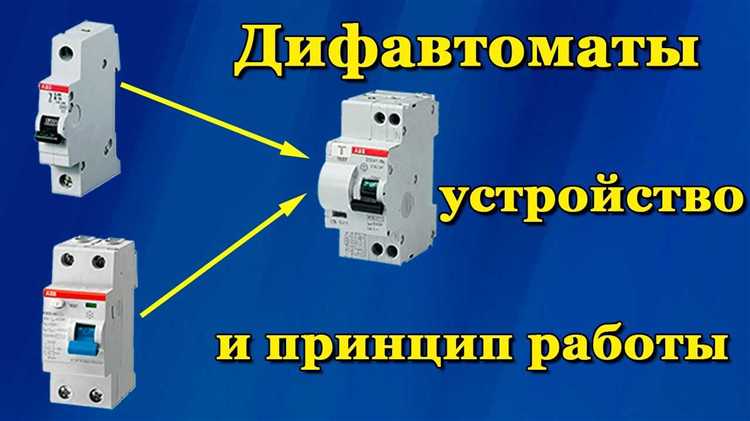

Как определить диффавтомат и автомат по внешнему виду
Проверка корпуса занимает меньше минуты, если знать отличительные признаки.

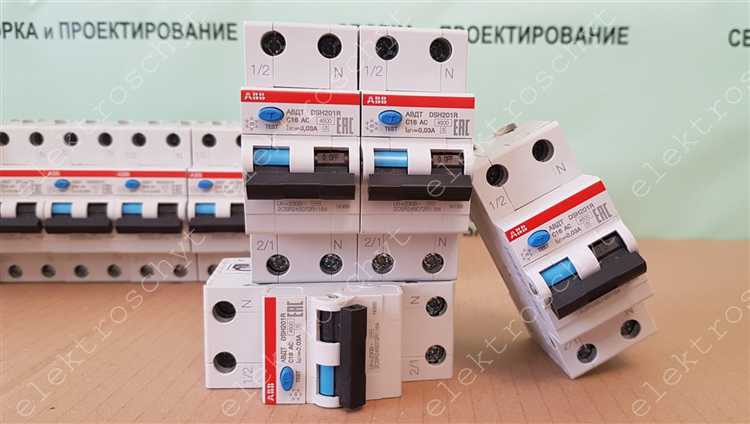

- Двойная маркировка номиналов. На лицевой панели диффавтомата указаны два значения: ток мгновенной отсечки по току утечки (обычно 10 – 100 mA, например «30 mA») и ток отключения по току короткого замыкания (например «C16»). У обычного автомата присутствует только ток отключения («B16», «C20» и т.д.).
- Кнопка «TEST». Наличие механической кнопки проверки–главное визуальное различие. У автомата такой кнопки нет. При её нажатии диффавтомат должен отключиться; если этого не произошло, устройство требует замены.
- Количество клемм. Однополюсный автомат имеет два винтовых зажима (вход и выход фазного проводника). Сравнимый по габаритам диффавтомат оснащён четырьмя зажимами: отдельно для фазы и нуля сверху, и столько же снизу; рядом отпечатаны буквы «L» и «N».
- Схематическое обозначение. На корпусе диффавтомата рядом с номиналами нанесена графическая схема: прямоугольник, волнистая линия и рычажок отключения, иногда дополненные символом тока утечки «Δ». У автомата печатают только кривую отключения (B, C или D
Что отключает автомат, а что – диффавтомат при аварии
Автоматический выключатель реагирует на перегрузку и короткое замыкание. При токе выше длительно допустимого его тепловой расцепитель размыкает цепь за 1–60 с, а при возникновении КЗ магнитный расцепитель срабатывает за 10–20 мс, обесточивая линию полностью.
Диффавтомат объединяет функции автомата и УЗО: кроме перегрузки и КЗ он измеряет разницу токов в фазном и нулевом проводниках. Если утечка превышает 10, 30 либо 100 мА, электроника разрывает цепь за ≤30 мс ещё до роста тока выше номинала, предотвращая поражение человека и нагрев изоляции.
При прикосновении к оголённому проводнику или пробое на корпус отключится только диффавтомат; обычный автомат останется включён, пока ток не вырастет до аварийного уровня.
Для розеток в санузлах, на кухне и на улице ставьте диффавтомат 16 А, характеристика C, чувствительность 30 мА; уличные розетки – 10 мА. Линии к плитам, бойлерам и кондиционерам можно защитить автоматом нужного номинала, если перед вводом стоит общее УЗО 30 мА.
Отличие по маркировке: диффавтомат помечен «ВА‑Д, АВДТ, RCBO», имеет кнопку «Test» и два флажка; автомат несёт обозначение «B, C или D» и единственный рычаг.
После срабатывания автомата ищите перегрев или межфазное замыкание; после срабатывания диффавтомата проверяйте изоляцию, влажные розетки и нагреватели, затем нажмите «Test» и включайте питание только после устранения утечки.

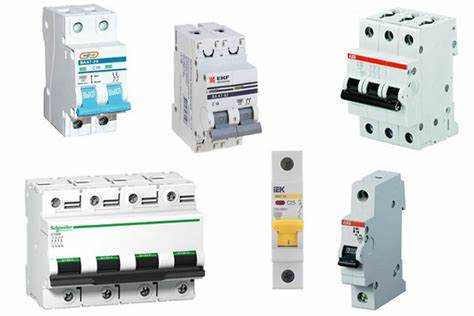

Нужен ли УЗО, если установлен диффавтомат
Диффавтомат сочетает в одном корпусе функции автоматического выключателя и устройства защитного отключения. Для линии, на которой он установлен, дополнительный УЗО обычно не требуется: токи короткого замыкания и перегрузки ограничивает встроенный автомат, а токи утечки сравнивает электронный или электромеханический модуль дифзащиты с уставкой 10, 30 или 100 мА.
Однако существуют ситуации, когда отдельный УЗО – осознанное решение:
1. Селективность между группами. Если в вводном щите применён селективный УЗО 100 мА с задержкой 0,2‑0,3 с, а на розеточную группу установлен диффавтомат 30 мА, ложное срабатывание ввода при локальной утечке исключается. Без селективного устройства первое же дифотключение обесточит весь объект.
2. Резервирование при критичной нагрузке. Для котельной, сервера или морозильной камеры допустимо поставить диффавтомат с характеристикой C и добавить после него УЗО 30 мА типа A. При выходе из строя одного модуля остаётся второе устройство, что повышает надёжность.
3. Зональная защита с разной чувствительностью. На влажные помещения ставят диффавтомат 10 мА, а на освещение сухих комнат – обычный автомат, подключённый через групповое УЗО 30 мА. В этом случае УЗО дополняет, а не дублирует диффавтомат.
4. Отсутствие свободных полюсов. Если щит набран из однополюсных автоматов, добавить УЗО проще, чем менять весь ряд на диффавтомат: потребуется всего два модуля вместо трёх‑четырёх.
Практическая рекомендация. Для малых квартир до 40 м² достаточно одного диффавтомата 30 мА на вводе. В доме с несколькими группами целесообразно:
– вводной автомат + селективный УЗО 100 мА;
– групповые автоматы или диффавтоматы 30 мА на розетки;
– отдельный диффавтомат 10 мА на ванную и стиральную машину.
Такой подход удовлетворяет требованиям ПУЭ 7.1.83, обеспечивает селективность и сокращает число ложных отключений.

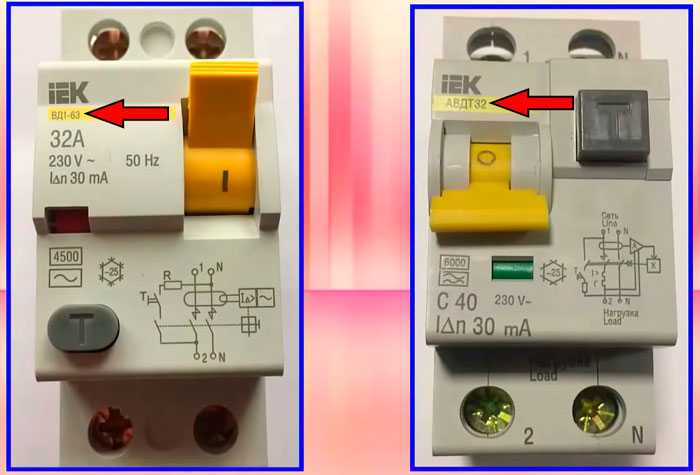

Как выбрать между автоматом и диффавтоматом для квартиры
Сначала подсчитайте ток, который реально проходит через ввод: для медного кабеля 6 мм² достаточно аппарата на 32 А, для 10 мм² – на 40 А. Линии розеток чаще защищают устройствами 16 А, варочную панель – 20 А, кондиционер – 10 А.
Если в щите мало места, один диффавтомат (2 модуля) выгоднее связки автомат + УЗО (3 модуля). Когда пространство не ограничено, раздельные устройства облегчают поиск неисправности – при утечке отключится УЗО, а автоматика останется включённой.
Стоимость: диффавтомат 32 А / 30 мА типа А с отключающей способностью 6 кА обойдётся приблизительно в 2200–3000 ₽. Комбинация автомат 32 А (≈400 ₽) + УЗО 30 мА (≈1000–1400 ₽) дешевле, но требует дополнительного модуля.
При отсутствии защитного проводника старого типа (TN‑C) применяют аппараты 10 мА, иначе ложных срабатываний не избежать. В современных сетях TN‑S и TN‑CS достаточно 30 мА на вводе и 10 мА в санузле и на стиральной машине.
Убедитесь, что на корпусе указаны ГОСТ IEC 61009‑1 (для диффавтоматов) или 60898‑1 (для автоматов), отключающая способность не ниже 6 кА и присутствует кнопка «TEST». Проверяйте срабатывание раз в полгода.
На практике удобно ставить вводной диффавтомат 40 А / 30 мА типа А; дальше – отдельные автоматы на группы розеток и освещения, а на влажные помещения добавить УЗО 10 мА. Если щит мал или требуется быстрая диагностика, ставьте диффавтоматы на каждую линию.

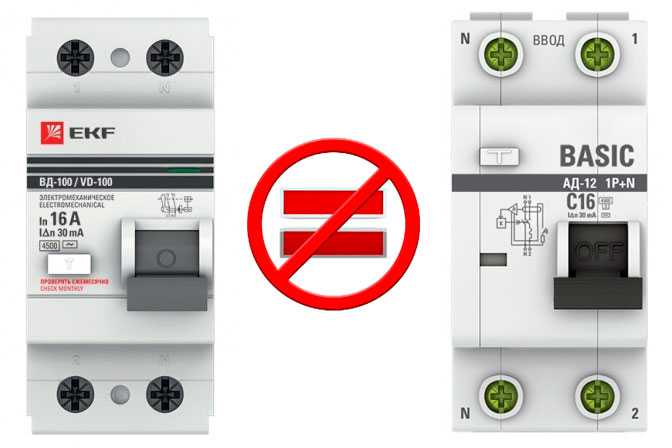

Особенности подключения диффавтомата и автомата в щитке
При подключении диффавтомата питание подаётся на клеммы L и N, поэтому фазная и нулевая шины располагаются над устройством. Допустим только верхний ввод: так корректно работает тестовая цепь, а время отключения при утечке соответствует паспортному.
Для освещения применяют автоматы 10 А с медным проводом 1,5 мм², для розеток – 16 А с 2,5 мм². Вводной диффавтомат берут по току не ниже суммарного номинала групп и не ниже тока ввода, чувствительность 30 мА используют для защиты людей, 10 мА – во влажных зонах.
Момент затяжки клемм обычно 2 Н·м для устройств до 32 А. Недожатый провод греется, перетянутый повреждается, поэтому применяют динамометрическую отвёртку.
В щитке ставят вводной выключатель, затем счётчик (если нужен), далее диффавтоматы опасных зон и после них рядовые автоматы. Такой порядок сохраняет селективность: при утечке отключается только проблемная линия.
Перед пуском проверяют отсутствие перекрёстных соединений прозвонкой и нажимают кнопку «T» на каждом диффавтомате; отказавший прибор заменяют.

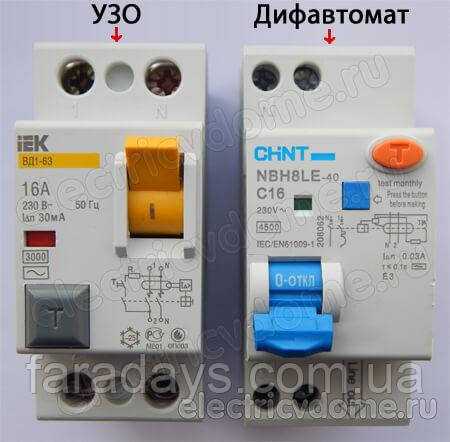

Как проверить исправность диффавтомата и автомата
Для проверки диффавтомата сначала отключите нагрузку, затем нажмите тестовую кнопку «T» на устройстве. Если диффавтомат срабатывает, отключая цепь, значит, он исправен. Повторяйте процедуру не менее двух раз подряд для надежности.
Если диффавтомат не срабатывает, проверьте напряжение питания и правильность подключения проводов. Для диагностики применяйте тестер на утечку тока, чтобы выявить возможные токи утечки, вызывающие срабатывание или, наоборот, их отсутствие при неисправности.
Автоматический выключатель проверяется путем включения нагрузки с известным током, близким к номинальному току аппарата. Если автомат не отключается при перегрузке, он требует замены. Для проверки реакции на короткое замыкание используйте специализированный имитатор КЗ или тестер с функцией имитации токового импульса.
Проводите визуальный осмотр автомата и диффавтомата: отсутствуют ли следы перегрева, обгорания или деформации корпуса и контактов. Важно контролировать плавность механизма включения и выключения, отсутствие люфта и заеданий.
Для точной диагностики применяйте измерительные приборы, измеряющие ток утечки и время срабатывания. Отклонения от паспортных значений указывают на необходимость обслуживания или замены.
