Как сделать соленоид на 12 вольт своими руками

Соленоид – это электромагнитное устройство, которое преобразует электрическую энергию в линейное движение. Он применяется в системах автоматизации, замках, клапанах и механизмах управления. Самостоятельная сборка соленоида на 12 В позволяет создать компактный и функциональный элемент управления для маломощных проектов на постоянном токе.

Для изготовления потребуется медная эмальпроводная проволока диаметром 0,3–0,5 мм, сердечник из ферромагнитного материала (например, стальной стержень диаметром 5–8 мм), корпусная трубка из диэлектрика (подойдет каркас от старого реле или пластиковая трубка длиной 4–6 см), а также источник питания на 12 В постоянного тока. Проволоку следует наматывать равномерно, создавая не менее 300–600 витков в зависимости от требуемой силы тяги и длины сердечника.

Особое внимание стоит уделить изоляции витков – при намотке слоев нужно прокладывать каждый из них тонкой лентой каптоновой или лакотканевой изоляции, чтобы избежать короткого замыкания при нагреве. Оптимальное сопротивление катушки для питания от 12 В составляет 10–30 Ом. Это обеспечит ток в пределах 0,4–1,2 А, безопасный для большинства блоков питания и не вызывающий перегрева провода.

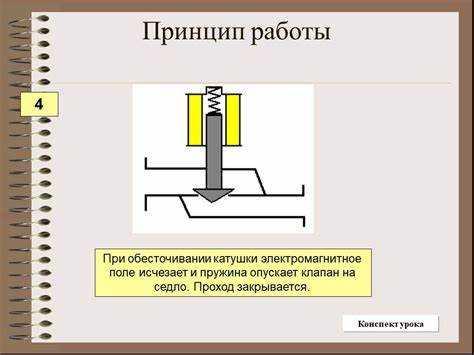

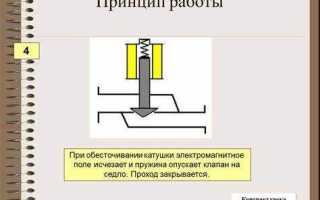

Сердечник должен свободно перемещаться внутри катушки, но с минимальным зазором. Для возврата его в исходное положение можно использовать пружину или гравитационную тягу, в зависимости от ориентации устройства. После сборки обязательно протестируйте устройство под нагрузкой – убедитесь, что сердечник втягивается без задержек при подаче питания и возвращается при его отключении.

Выбор провода и расчет числа витков для соленоида

Диаметр провода напрямую влияет на сопротивление обмотки и нагрев. Для питания от 12 В оптимален медный эмалированный провод диаметром от 0,4 до 0,6 мм. Тонкий провод увеличивает сопротивление и снижает ток, но перегревается быстрее. Толстый провод требует больше места и снижает общее количество витков в катушке.

Сопротивление обмотки рассчитывается по формуле R = ρ · L / S, где ρ – удельное сопротивление меди (0,0175 Ом·мм²/м), L – длина провода в метрах, S – площадь поперечного сечения провода в мм². Для провода 0,5 мм² сопротивление 10 метров составит около 0,35 Ом. Это даст ток примерно 34 А, что слишком много. Поэтому нужно стремиться к сопротивлению в пределах 3–6 Ом, что обеспечит ток 2–4 А.

Расчет числа витков зависит от требуемого магнитного поля. Напряженность поля соленоида определяется формулой H = N · I / L, где N – число витков, I – ток, L – длина катушки в метрах. Для получения ощутимого усилия при токе 2 А и длине катушки 5 см требуется минимум 300–500 витков. При меньшем числе витков увеличивается ток и нагрев, при большем – падает эффективность из-за роста сопротивления.

Оптимальная длина катушки – не менее трёх диаметров внутреннего сердечника. Плотная укладка витков без зазоров повышает эффективность. Используйте каркас, чтобы контролировать диаметр и длину обмотки. После намотки измерьте сопротивление мультиметром. Если оно ниже 2 Ом, увеличьте число витков или используйте более тонкий провод.

Определение размеров сердечника и выбор подходящего материала

Размер и материал сердечника напрямую влияют на силу притяжения и эффективность соленоида. Для 12-вольтового питания важно добиться максимального магнитного потока при минимальном нагреве и энергопотерях.

• Длина сердечника должна быть на 20–30% больше длины катушки. Это обеспечивает достаточную зону перемещения и равномерное магнитное поле.
• Диаметр сердечника выбирается так, чтобы он максимально плотно входил в катушку, но без трения. Обычно зазор составляет 0,2–0,5 мм.
• Оптимальный диаметр – от 6 до 12 мм для компактных соленоидов, работающих от 12 В.

Выбор материала зависит от целей – скорость перемещения, удерживающая сила или частота включений.

1. Мягкая низкоуглеродистая сталь (например, Ст3): дешёвый и распространённый вариант, хорошая магнитная проницаемость, подходит для большинства применений.
2. Электротехническая сталь (например, Э10): минимальные потери на вихревые токи, используется при частом переключении.
3. Ферриты: низкая проводимость, идеальны для высокочастотных приложений, но хрупки и не подходят для силового контакта.

Избегать следует нержавеющей стали, алюминия и меди – они не магнитятся и не усиливают поле. Сердечник должен быть монолитным, без швов и включений, так как неоднородности снижают эффективность. Поверхность – гладкая, без заусенцев, иначе возможен износ обмотки или застревание при движении.

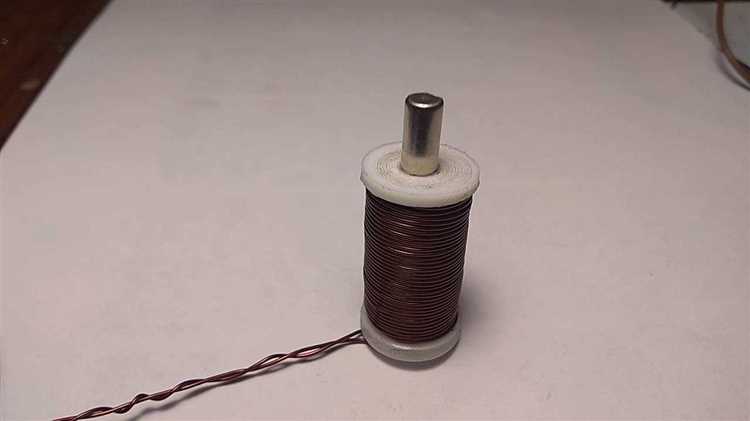

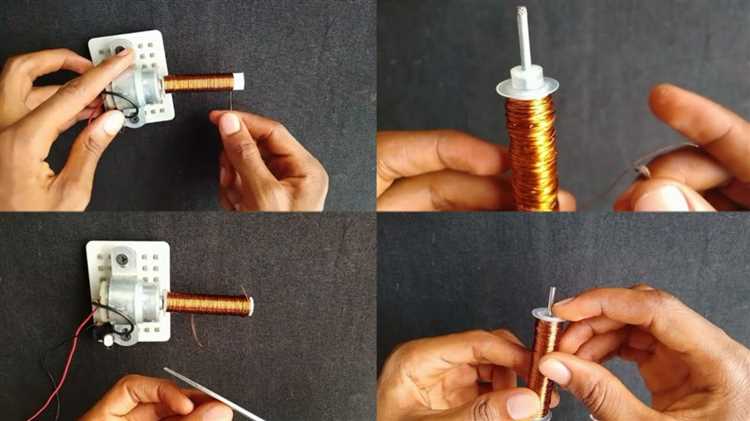

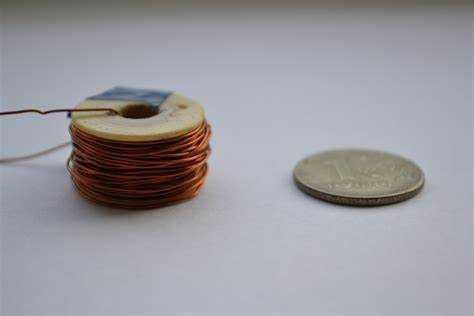

Изготовление катушки: техника намотки и фиксация провода

Для соленоида на 12 В оптимально использовать медный эмалированный провод диаметром 0,3–0,5 мм. Количество витков зависит от размеров сердечника и требуемой силы тока. Рекомендуется не менее 300 витков при длине катушки около 4 см и внутреннем диаметре 8–10 мм.

Намотку выполняют на пластиковую или картонную трубку с толщиной стенки не более 1 мм. Основа должна быть гладкой и сухой. Намотку начинают с фиксации конца провода с внешней стороны трубки с помощью капли быстросохнущего клея.

Провод укладывается равномерно, виток к витку, без перекрёстов. Для обеспечения плотной намотки рекомендуется использовать самодельный намоточный станок: ручку, вал и направляющее кольцо. При отсутствии станка допустима намотка вручную, с обязательным контролем плотности и направления каждого слоя.

Для оценки параметров обмотки можно использовать следующие данные:

После полной сборки катушку рекомендуется проверить мультиметром: сопротивление должно находиться в диапазоне 3–10 Ом. Значения ниже 2 Ом приведут к перегреву, выше 15 Ом – к слабому притяжению сердечника.

Подключение питания 12 В и защита от перегрева

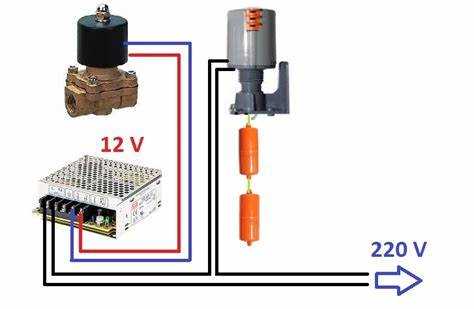

Для питания соленоида используйте стабилизированный источник постоянного тока с напряжением 12 В и токовой отдачей не менее 1 А. Оптимальный вариант – импульсный блок питания с защитой от короткого замыкания и перегрузки.

Обязательно установите диод типа 1N4007 параллельно обмотке соленоида, анодом к минусу, катодом к плюсу. Это защитит схему от выбросов напряжения при отключении питания.

Для ограничения перегрева используйте импульсный режим работы: включение соленоида не более чем на 5 секунд подряд с паузой минимум 10 секунд. При непрерывной работе на 100% нагрузки катушка нагревается выше 60 °C, что снижает срок службы изоляции.

Для контроля температуры применяйте термистор NTC 10k, размещённый вплотную к обмотке. Подключите его к контроллеру или простой аналоговой схеме, которая при перегреве разрывает цепь питания через транзистор или реле.

В условиях длительной нагрузки целесообразно использовать радиатор или обеспечить активное охлаждение обмотки с помощью вентилятора на 12 В. При этом размещайте катушку вертикально для улучшения теплоотвода.

Проверка силы притяжения и хода сердечника

Подключите собранный соленоид к источнику питания 12 В. Убедитесь, что напряжение стабильное, без просадок. Используйте блок питания с амперметром для контроля потребляемого тока – для катушки с сопротивлением 6 Ом ток должен быть около 2 А.

Для измерения силы притяжения зафиксируйте соленоид на жесткой поверхности. Разместите металлический сердечник так, чтобы он свободно перемещался вдоль оси катушки. Поместите на сердечник небольшой груз известной массы (например, 100 г) и подайте питание. Если сердечник втягивается с грузом, сила притяжения превышает вес груза (около 1 Н). Увеличивая массу груза, определите предельную силу втягивания.

Ход сердечника измеряется линейкой или штангенциркулем. Зафиксируйте начальное положение сердечника при отключенном питании. После подачи напряжения измерьте, на сколько миллиметров он втянулся внутрь катушки. Для стандартной намотки (например, 1000 витков провода 0.4 мм) и сердечника диаметром 6 мм ход обычно составляет 8–12 мм при отсутствии механических ограничений.

Важно: не допускайте перегрева обмотки при длительной подаче питания. При превышении 60 °C изоляция провода может повредиться. Для оценки температуры используйте инфракрасный термометр или термопару.

Если ход менее ожидаемого, проверьте, нет ли трения в направляющей сердечника и достаточно ли токопроводящий материал сердечника (желательно мягкая сталь или феррит).

Поиск и устранение неисправностей при сборке

При сборке соленоида на 12 В возможны различные неисправности. Рассмотрим типичные проблемы и способы их решения.

1. Соленоид не срабатывает

• Проверьте правильность подключения проводов. Неправильное подключение, например, перепутанные полярности, может привести к неработоспособности устройства.
• Убедитесь, что источник питания обеспечивает нужное напряжение. Низкое напряжение или нестабильное питание могут помешать срабатыванию соленоида.
• Осмотрите обмотку на наличие повреждений. Оголённые участки проводов или короткое замыкание могут вызвать неисправность.
• Проверьте целостность управляющего элемента (например, транзистора или реле), чтобы исключить неисправности в цепи управления.

2. Низкая сила притяжения соленоида

• Убедитесь, что количество витков обмотки соответствует расчетным данным. Недостаток витков снижает магнитное поле и силу притяжения.
• Используйте провод с подходящим сечением. Слишком тонкий провод может привести к потере мощности и перегреву обмотки.
• Проверьте качество ферромагнитного сердечника. Он должен быть из материала с высокой магнитной проницаемостью, иначе эффективность соленоида снизится.

3. Перегрев соленоида

• Проверьте, что провод обмотки правильно намотан, и нет коротких замыканий между витками. Это может вызвать локальные перегревы и повреждения.
• Обратите внимание на ток, протекающий через обмотку. Если ток превышает рассчитанное значение, нужно уменьшить нагрузку или использовать провода с большим сечением.
• Убедитесь, что соленоид не работает продолжительное время без перерывов. При длительной нагрузке обмотка может перегреться.

4. Нестабильная работа соленоида

• Проверьте подключение контактов и проводов. Плохие соединения могут вызывать перебои в работе устройства.
• Если соленоид срабатывает неравномерно, проверьте качество монтажа сердечника. Он должен свободно перемещаться, не заедая внутри катушки.
• Проверьте настройки и работоспособность управляющих компонентов, таких как реле или транзистор. Нестабильность может быть связана с неправильной работой этих элементов.

5. Шум и вибрации при работе

• Убедитесь, что соленоид надежно закреплён и не имеет люфта. Вибрации могут быть вызваны плохим креплением.
• Проверьте, что сердечник не заедает и свободно перемещается внутри катушки. Плохое зацепление может привести к дополнительным шумам.
• Использование более мягкого материала для сердечника может помочь уменьшить шум и вибрации, особенно при высоких токах.

Примеры применения самодельного соленоида в домашних условиях

Самодельные соленоиды могут быть полезны в различных домашних проектах, начиная от управления механизмами до создания простых устройств для выполнения рутинных задач. Рассмотрим несколько примеров их использования.

1. Автоматическое открытие дверей. Соленоид может быть использован для создания механизма, который будет автоматически открывать или закрывать двери, управляемые электрическим сигналом. Для этого достаточно подключить соленоид к системе, которая будет посылать напряжение на катушку, заставляя ее перемещать соответствующий механизм (например, рычаг или штангу). Это решение подходит для автоматизации гаражных или хозяйственных ворот.

2. Замок с электромагнитом. Использование соленоида в замках позволяет сделать систему более безопасной. Встроенный в замок соленоид может активироваться при подаче напряжения, размыкая или замыкая контакты замка. Такой замок можно интегрировать в систему умного дома для дистанционного управления доступом.

3. Простейшая линейная актюаторная система. Соленоид с прямолинейным движением используется в устройствах, требующих точного перемещения в одном направлении, например, для управления затворами или дверцами в различных механизмах, от бытовых до небольших роботизированных установок.

4. Электрический звукоподъемник для колоколов. В некоторых домашних проектах можно использовать соленоид для подъема небольших колокольчиков или звонков. Такой механизм может быть реализован в садовых или домашних системах оповещения, где подача электрического тока на катушку соленоида вызывает движение ударного механизма, который будет звучать.

5. Управление устройствами на основе перемещения. Соленоиды могут использоваться для создания механизмов, в которых требуется перемещение объектов, таких как лотки, панели или другие детали. Пример – автоматическое открытие панели для смены картриджей в фильтре или системы подачи топлива в небольших установках.

Вопрос-ответ:

Какие материалы нужны для того, чтобы собрать соленоид на 12 В?

Для сборки соленоида на 12 В вам понадобятся: провод с медной изоляцией (чаще всего используется провод сечением 0.5-1 мм), сердечник из железа (можно использовать железные гвозди или металлические стержни), источник питания на 12 В, изолента, а также инструменты — плоскогубцы, нож для резки провода и паяльник (для соединений). Важно выбрать правильный провод, так как от этого зависит сила магнитного поля соленоида.

Как намотать провод на сердечник соленоида правильно?

Для намотки провода на сердечник необходимо аккуратно обмотать его равномерно, не перекручивая и не образуя пустот. Начинайте с одного конца сердечника и двигайтесь к другому, стараясь делать витки как можно более плотными. Чтобы предотвратить образование коротких замыканий, важно не допускать соприкосновения витков между собой, особенно если используете провод с тонкой изоляцией. По окончании намотки концы провода нужно хорошо изолировать, чтобы избежать контакта с другими проводами или металлическими частями.

Как рассчитать количество витков для соленоида на 12 В?

Количество витков для соленоида зависит от нескольких факторов, таких как толщина провода, размер сердечника и требуемая сила магнитного поля. Обычно для соленоидов на 12 В рекомендуется наматывать от 200 до 1000 витков. Чтобы точно рассчитать количество витков, нужно учитывать проводимость материала и его сопротивление. Для более мощных соленоидов потребуется больше витков, но также можно использовать провод большего сечения, чтобы избежать перегрева.

Как проверить, работает ли соленоид на 12 В после сборки?

После того как соленоид будет собран, можно проверить его работоспособность с помощью простого теста. Подключите его к источнику питания на 12 В и проверьте, притягивает ли соленоид металлические предметы. Если соленоид работает правильно, то при включении питания он должен создать магнитное поле, которое будет достаточно сильным для того, чтобы притянуть небольшой металл, например, гвоздь или шуруп. Также важно проверить, не перегревается ли соленоид после длительной работы.

Какие проблемы могут возникнуть при сборке соленоида на 12 В и как их избежать?

При сборке соленоида могут возникнуть несколько проблем. Например, неправильно намотанные витки или плохая изоляция провода могут привести к коротким замыканиям или перегреву. Чтобы избежать этих проблем, важно следить за качеством намотки, равномерностью витков и их плотностью. Также стоит использовать провод с подходящей изоляцией и не забывать про изоляцию концов проводов. Еще одна частая проблема — это слишком слабое магнитное поле, что может быть связано с недостаточным количеством витков или неправильным выбором сердечника. Чтобы избежать этой проблемы, выбирайте подходящий материал для сердечника, такой как железо, и следите за количеством витков.

Какие материалы нужны для сборки соленоида на 12 В?

Для того чтобы собрать соленоид на 12 В, вам понадобятся следующие материалы: медная проволока (толщина зависит от требуемой мощности), каркас (можно использовать пластиковую или металлическую трубку), источник питания на 12 В (например, батарея или блок питания), металлический стержень для сердечника (например, стержень из железа), а также изолента или скотч для закрепления проводов. Также может понадобиться паяльник и припой для соединения проводов.
