Чем отличается мтз от токовой отсечки

Максимальная токовая защита (МТЗ) и токовая отсечка – это два разных принципа действия релейной защиты, применяемых для отключения поврежденных участков электрических сетей. Несмотря на внешнее сходство – работа по превышению тока – механизмы срабатывания, назначение и области применения у них различны.

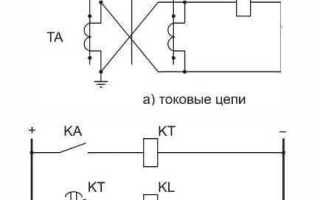

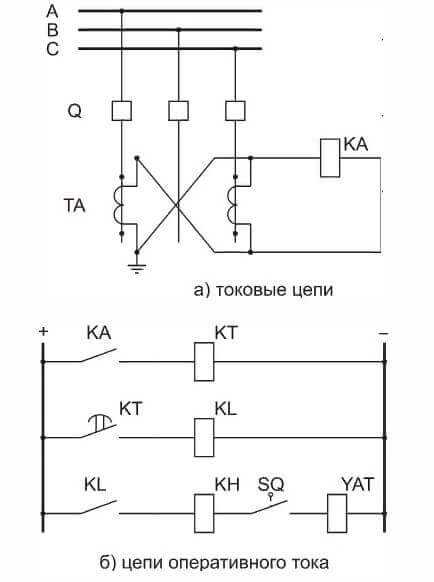

МТЗ срабатывает при превышении заданного значения тока, но только после выдержки времени. Это позволяет координировать действия защит на разных уровнях сети. Выдержка времени определяется по принципу селективности, что обеспечивает отключение повреждения ближней защитой без вмешательства вышестоящих ступеней. Типовая установка времени: от 0,2 до 1,5 секунд в зависимости от уставок нижестоящих защит.

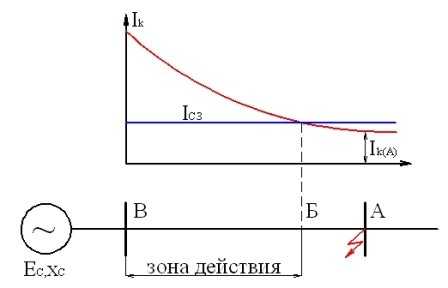

Токовая отсечка срабатывает мгновенно, без выдержки времени, при достижении уставки по току. Основное условие ее применения – высокая селективность, обеспечиваемая границами действия: защита не должна реагировать на повреждения за пределами своей зоны ответственности. Уровень уставки обычно превышает 1,5–2,0 I_ном, но подбирается индивидуально по расчетным токам короткого замыкания в защищаемой зоне.

Выбор между МТЗ и токовой отсечкой определяется параметрами сети. В сетях с высоким уровнем токов короткого замыкания и четко определёнными границами зон целесообразно использовать токовую отсечку. В разветвлённых сетях с изменяющимся режимом нагрузок предпочтение отдают МТЗ с временной селективностью.

Назначение МТЗ и токовой отсечки в схеме защиты линии

Максимальная токовая защита (МТЗ) применяется для выявления коротких замыканий с уровнем тока, превышающим заданный порог. Её задача – избирательно отключить повреждённый участок при токах, характерных для ближних КЗ, в пределах зоны действия. Время срабатывания настраивается с уставкой по току и выдержкой времени, что позволяет обеспечить селективность при каскадном расположении защит.

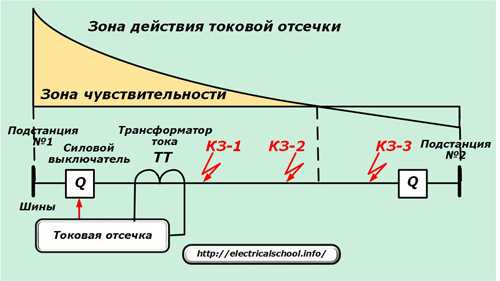

Токовая отсечка предназначена для быстрого отключения короткого замыкания, когда ток превышает высокий заданный порог и гарантирует, что повреждение произошло в непосредственной близости от защиты. Она не имеет выдержки времени, срабатывает мгновенно, исключая избирательность. В схеме применяется для защиты зоны, где не требуется временная селекция – чаще всего в начальных участках линий, ближе к источнику питания.

Применение МТЗ обосновано при необходимости охвата большей длины линии с возможностью селективного отключения повреждённых участков. Уставки настраиваются в зависимости от расчётного минимального тока КЗ в конце защищаемого участка с добавлением коэффициента чувствительности не менее 1,5. Для токовой отсечки токовая уставка выбирается выше максимального тока нагрузки и тока КЗ за пределами зоны действия.

Совместное использование МТЗ и отсечки позволяет создать многоуровневую защитную схему: отсечка охватывает ближнюю зону с мгновенным срабатыванием, МТЗ обеспечивает селективную защиту на большей дистанции. Это повышает надёжность отключения при минимальном времени простоя и снижает риск отключения неповреждённых участков.

Принцип действия МТЗ и токовой отсечки на примере временных характеристик

Максимальная токовая защита (МТЗ) реализуется с выдержкой времени, которая задаётся в зависимости от кратности тока. Для МТЗ с независимой временной характеристикой время срабатывания фиксировано, например, 0.5 секунды при токе, превышающем уставку. Для инверсной характеристики время уменьшается при росте тока. Пример: при токе 2I_ном – срабатывание за 1.2 секунды, при 5I_ном – за 0.3 секунды.

Токовая отсечка действует мгновенно или с минимальной задержкой, не зависящей от кратности. Срабатывание наступает при достижении тока установленного порога, например, 8I_ном, и фиксированное время – 0 секунд либо до 0.05 секунды. Это исключает селективность по времени, но обеспечивает быстрое отключение при коротких замыканиях вблизи источника питания.

Если построить график «ток–время», характеристика МТЗ имеет наклонную форму при инверсной зависимости и горизонтальную при независимой. У токовой отсечки – вертикальная линия на уровне тока срабатывания. При проектировании рекомендуется располагать уставку отсечки выше максимально возможного аварийного тока на границе зоны действия, а МТЗ – на уровне, позволяющем селективную работу с нижестоящими ступенями. Это позволяет избежать ложных срабатываний и обеспечивает правильную координацию защит.

Условия срабатывания: сравнение по току и времени

МТЗ (максимальная токовая защита) и токовая отсечка различаются по алгоритмам срабатывания как по току, так и по времени. Эти отличия критичны при выборе защиты для конкретного участка сети.

МТЗ срабатывает при превышении уставки по току с выдержкой времени. Временная задержка задаётся в зависимости от расстояния до предполагаемого места короткого замыкания. Применяются временные характеристики: зависимые (инверсные) и независимые.
Токовая отсечка не имеет выдержки времени. Срабатывание происходит мгновенно при достижении заданного тока. Уровень тока выбирается выше, чем у МТЗ, чтобы обеспечить селективность с более удалёнными ступенями защиты.

Для МТЗ характерны следующие параметры:

Уставка по току: от 1,1 до 1,5 I_н – для селективной защиты отходящих линий.
Временная задержка: от 0,2 до 1,5 с – настраивается по селективности с нижестоящими устройствами.

Для токовой отсечки:

Уставка по току: от 5 до 10 I_н – зависит от уровня короткозамыкательных токов и схемы сети.
Временная задержка отсутствует, время срабатывания – 0,02–0,05 с (ограничивается аппаратурой).

При выборе режима срабатывания важно учитывать:

Для защиты трансформаторов с высокой мощностью ток отсечки должен быть выше максимального тока нагрузки, чтобы исключить ложные срабатывания.
МТЗ рекомендуется в сетях с разветвлённой структурой, где требуется строгая селективность между ступенями.
Токовая отсечка эффективна при защите от близких КЗ, где необходима минимальная задержка отключения.

Применение МТЗ и отсечки при коротких замыканиях на разных участках сети

Максимальная токовая защита (МТЗ) применяется для выявления КЗ на участках, где требуется селективность и точное время срабатывания. На линиях с распределённой нагрузкой МТЗ настраивается с выдержкой времени, обеспечивая координацию с нижестоящими ступенями. При КЗ в зоне действия, но за пределами участка ответственности, МТЗ не должна срабатывать, что достигается за счёт правильно подобранной временной уставки.

Отсечка применяется на участках, где возможно точное определение зоны действия по току, без необходимости выдержки времени. При КЗ вблизи трансформатора или шин, где граница зоны ясна, токовая отсечка срабатывает мгновенно. Это критично для снижения теплового и электродинамического воздействия в месте повреждения. Ток уставки выбирается выше максимального расчетного тока нагрузки, но ниже минимального тока КЗ в защищаемой зоне.

На отходящих линиях 6–10 кВ МТЗ с временной уставкой обеспечивает селективность между фидерами, тогда как отсечка используется ближе к источнику питания, где необходимо быстрое отключение при высоких токах. В сетях 110 кВ и выше, МТЗ служит резервной защитой при отказе быстродействующей отсечки на подстанции ниже по уровню.

Для воздушных линий с неоднородной нагрузкой МТЗ часто дополняется направленными элементами, чтобы исключить срабатывание при внешних КЗ. Отсечка в таких условиях применима только при наличии точной информации о токах короткого замыкания и стабильной конфигурации сети.

Практика показывает, что комбинация МТЗ с выдержкой времени и быстродействующей отсечки позволяет обеспечить надёжную защиту как для протяжённых линий, так и для трансформаторных соединений, минимизируя зону отключения и время восстановления.

Влияние уставок на селективность работы МТЗ и токовой отсечки

Селективность МТЗ обеспечивается ступенчатой установкой уставок по току и времени. При увеличении расстояния от источника питания уставка по току снижается, а временная задержка возрастает. Это позволяет устранить отказ вышестоящих ступеней при сохранении чувствительности на удалённых участках. Например, для зон 1, 2 и 3 могут устанавливаться уставки 1.2 I_ном, 1.0 I_ном и 0.8 I_ном с временными задержками 0.3 с, 0.6 с и 1.0 с соответственно.

Для токовой отсечки критична точная настройка по току, так как время срабатывания минимально или отсутствует. Уставка должна быть выше максимального тока нагрузки, но ниже ожидаемого короткого замыкания на защищаемом участке. При этом необходимо учитывать токи к.з. в смежных зонах. Пример: если ток к.з. на защищаемом присоединении составляет 5.5 кА, а в следующем – 4.8 кА, уставку следует установить около 5.0 кА с допуском на погрешности трансформаторов тока.

Слишком высокая уставка токовой отсечки приводит к потере чувствительности и риску несрабатывания при КЗ в своей зоне, особенно при пониженном напряжении. Заниженная уставка нарушает селективность: возможна работа защиты при повреждениях в смежных зонах. МТЗ более гибка благодаря временной координации, в то время как у токовой отсечки нет временного резервирования, что требует точного расчёта тока отсечки с учётом всех переходных процессов.

При проектировании предпочтительно использовать МТЗ с селективной временной характеристикой для сложных сетей с перекрёстным питанием. Токовая отсечка уместна в радиальных системах с ярко выраженной направленностью тока к.з. и высокой разницей токов между зонами. Для повышения надёжности рекомендуется выполнять проверку уставок на модельных авариях в специализированном ПО (например, RSCAD, ETAP).

Особенности применения МТЗ и отсечки в сетях с заземлённой и изолированной нейтралью

В сетях с заземлённой нейтралью токи повреждений имеют устойчивую фазу и нулевой потенциал, что позволяет использовать МТЗ с настройками на минимальные токи, обеспечивающими чувствительность и селективность. В таких системах:

МТЗ эффективно реагирует на однофазные и многофазные замыкания с токами, превышающими уставки, обеспечивая своевременное отключение.
Отсечка применяется для защиты от близких коротких замыканий, с уставками, превышающими уставки МТЗ, что исключает ложные срабатывания.
Настройка уставок МТЗ ориентирована на максимально низкий порог с учётом токов нагрузки и условий селективности.

В сетях с изолированной нейтралью токи однофазных замыканий существенно ниже из-за отсутствия прямого пути на землю. Это ведёт к следующим особенностям:

МТЗ на основе токов фаз часто не срабатывает при однофазных замыканиях из-за малых токов повреждений (в диапазоне десятков ампер).
Для повышения чувствительности в таких сетях целесообразно использовать дифференциальные или ёмкостные защитные схемы, а также реле напряжения замыкания на землю.
Отсечка применяется преимущественно для многофазных замыканий, где токи повреждений значительно выше и превышают уставки.

Рекомендации:

В сетях с заземлённой нейтралью применять МТЗ с уставками, не ниже 120-150% максимального рабочего тока, с выдержкой времени для обеспечения селективности.
Отсечку настраивать на 200-300% номинального тока линии для быстрого отключения при серьёзных авариях.
В сетях с изолированной нейтралью использовать дополнительные средства защиты от замыканий на землю, поскольку стандартная МТЗ сработает с задержкой или не сработает вовсе при однофазных замыканиях.
Регулярно проверять корректность настроек в зависимости от изменений схемы нейтрали и параметров сети.

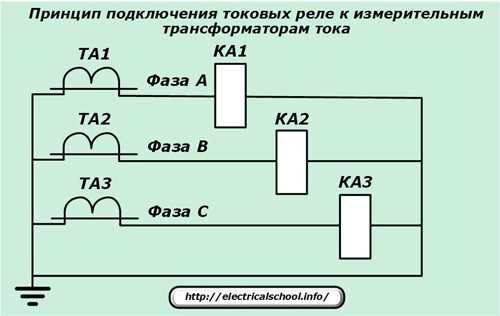

Типовые ошибки при настройке МТЗ и токовой отсечки в практике эксплуатации

Ошибки в подборе выдержек времени встречаются при несоответствии временных характеристик МТЗ с токовой отсечкой и другими видами защиты. Неправильная синхронизация приводит к перекрытию зон действия или задержкам, что увеличивает риск аварийного отключения и ухудшает селективность. Следует проводить координацию по времени с учетом реальных условий эксплуатации и данных с замеров.

При настройке токовой отсечки часто допускают ошибку в определении минимального уставочного тока. Уставка ниже допустимого порога может привести к частым ложным срабатываниям на временные токи перегрузки или трансформаторные токи пуска. Рекомендуется использовать расчетные данные с запасом, основываясь на максимальных рабочих токах и характеристиках оборудования.

Неучет влияния трансформаторов тока на показания защиты – распространенная ошибка. Изменение коэффициента трансформации, наличие насыщения или искажения сигнала искажает реальное значение тока, что требует регулярной проверки и корректировки настроек защиты с учетом фактических параметров трансформаторов.

Отсутствие периодической проверки и корректировки параметров МТЗ и токовой отсечки в процессе эксплуатации приводит к постепенному снижению надежности защиты. Рекомендуется проводить регламентные испытания с контролем уставок и временных характеристик не реже одного раза в год, а также после каждого капитального ремонта или изменения схемы электроснабжения.

Вопрос-ответ:

В чем заключается основное отличие между МТЗ и токовой отсечкой в релейной защите?

МТЗ (максимальная токовая защита) реагирует на превышение заданного тока в сети, обеспечивая защиту при перегрузках и коротких замыканиях. Токовая отсечка же предназначена для быстрого отключения при особо тяжелых повреждениях, таких как прямое короткое замыкание на линии, с минимальной выдержкой времени. То есть, МТЗ работает с некоторой выдержкой времени и обеспечивает селективность, а токовая отсечка действует мгновенно и без выдержки.

Почему в некоторых схемах релейной защиты используют одновременно и МТЗ, и токовую отсечку?

Совместное использование этих видов защиты позволяет обеспечить надежную работу в разных аварийных ситуациях. МТЗ с выдержкой времени может селективно отключать поврежденный участок, предотвращая лишние отключения, а токовая отсечка срабатывает мгновенно при сильных авариях, когда время реакции критично. Такое сочетание повышает безопасность и стабильность энергосистемы.

Какие параметры задаются в настройках МТЗ и токовой отсечки для их корректной работы?

Для МТЗ обычно устанавливают уставку тока срабатывания и выдержку времени, которая позволяет отличать аварийные режимы от кратковременных перегрузок. В случае токовой отсечки ключевым параметром является уровень тока, при котором защита срабатывает мгновенно, без выдержки времени. При настройке важно учитывать характеристики защищаемого оборудования и схемы сети, чтобы избежать ложных срабатываний.

Какие риски связаны с неправильной настройкой токовой отсечки по сравнению с МТЗ?

Если токовая отсечка настроена слишком чувствительно, возможны ложные отключения при нормальных рабочих токах или незначительных переходных процессах, что нарушит работу системы. С другой стороны, слишком высокая уставка приведет к задержке в отключении серьезных повреждений, что может повредить оборудование. МТЗ, обладая выдержкой времени, менее чувствительна к кратковременным отклонениям, но и тут важно корректно подобрать параметры, чтобы обеспечить селективность и избежать излишних отключений.

В каких ситуациях предпочтительнее использовать токовую отсечку вместо МТЗ?

Токовая отсечка применима там, где требуется максимально быстрое отключение при серьезных повреждениях, например, при коротких замыканиях на линиях электропередачи или в случаях, когда другие виды защиты могут сработать с задержкой. В этих ситуациях мгновенное отключение помогает предотвратить развитие аварии и минимизировать ущерб. МТЗ же больше подходит для защиты от перегрузок и менее критичных аварий с выдержкой времени.
