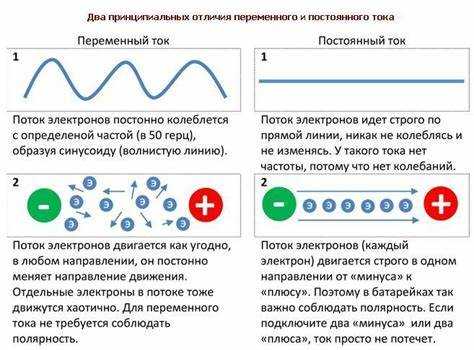

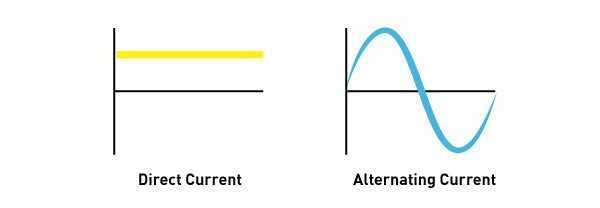

Постоянный ток (DC) характеризуется стабильным направлением и величиной. Электроны в цепи с постоянным током движутся от отрицательного полюса к положительному без изменения направления. Такой ток применяется в аккумуляторах, ноутбуках, смартфонах, источниках бесперебойного питания и большинстве электронных устройств. Напряжение в цепях с DC обычно варьируется от 1,5 В до 48 В, в промышленных решениях – до 600 В.

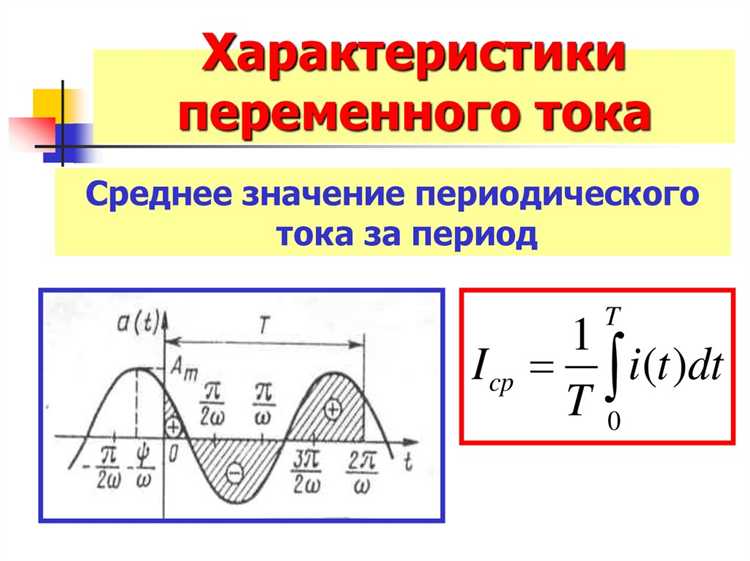

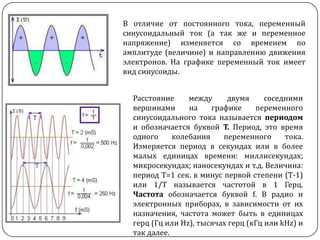

Переменный ток (AC) меняет направление движения электронов с заданной частотой. В бытовых электросетях используется синусоидальный AC с частотой 50 Гц и напряжением 220 В (в странах СНГ). Он генерируется электростанциями и передаётся на большие расстояния благодаря трансформируемому напряжению, что снижает потери энергии в линиях.
Главное конструктивное различие – возможность трансформации. Переменный ток легко преобразуется по напряжению с помощью трансформаторов, что делает его подходящим для электросетей. Постоянный ток требует более сложных решений, таких как DC-DC преобразователи.
Для выбора типа тока в проектировании важно учитывать длину линии передачи, требования к стабильности напряжения и характер нагрузки. DC предпочтителен в маломощных системах с высокой точностью, AC – в силовых установках и магистральных сетях.
Какой ток используется в бытовой электросети и почему
В бытовых электросетях используется переменный ток (AC) с частотой 50 Гц и номинальным напряжением 220 В (в некоторых странах – 230 В). Это стандарт в большинстве стран Европы, включая Россию. Главная причина выбора переменного тока – техническая и экономическая целесообразность при передаче электроэнергии на большие расстояния.
Переменный ток легко трансформировать. С помощью трансформаторов его напряжение можно увеличивать для передачи по линиям электропередачи и снижать до безопасного уровня на конечной подстанции. Потери при передаче тока низкого напряжения были бы слишком высокими, если бы использовался постоянный ток (DC).
Кроме того, генераторы на электростанциях изначально производят именно переменный ток. Преобразование переменного в постоянный требует дополнительного оборудования, что увеличивает сложность и стоимость всей системы.
Бытовые электроприборы, такие как холодильники, стиральные машины и кондиционеры, работают от переменного тока напрямую. Однако устройства на электронике (зарядные устройства, ноутбуки, телевизоры) содержат встроенные блоки питания, преобразующие переменный ток в постоянный.
Для электросети с переменным током проще реализовать защиту: автоматические выключатели и устройства защитного отключения (УЗО) работают надёжнее в таких условиях. Это ещё один аргумент в пользу его применения в жилых зданиях.
Преимущества переменного тока для передачи электроэнергии на большие расстояния
Передача электроэнергии на значительные расстояния с минимальными потерями возможна благодаря применению переменного тока. Основной фактор – возможность повышения напряжения с помощью трансформаторов. При увеличении напряжения до уровня 110–750 кВ снижается ток, а вместе с ним – активные потери в линиях (I²R). Это позволяет передавать мощность на сотни километров без существенного падения эффективности.
Переменный ток упрощает интеграцию с трансформаторными подстанциями, которые обеспечивают локальное понижение напряжения до безопасного уровня для конечных потребителей. Такие преобразования возможны без сложных и дорогих электронных компонентов, что снижает стоимость инфраструктуры и упрощает её обслуживание.
Использование переменного тока также позволяет строить разветвлённые энергосети с возможностью подключения и отключения отдельных участков. Это критично для устойчивости системы и уменьшения риска каскадных аварий. В сетях переменного тока проще реализовать резервирование и автоматическое переключение при сбоях.
Для дальних магистралей переменный ток остаётся оптимальным решением при длине линий до 600–800 км. При превышении этого расстояния эффективность может снижаться из-за ёмкостных потерь, но в подавляющем большинстве случаев такие линии укладываются в указанные пределы. В этих условиях переменный ток обеспечивает надёжность, экономичность и технологическую гибкость.
Почему аккумуляторы выдают постоянный ток
- Химическая природа реакции не предусматривает смену полярности: ток идёт от отрицательной к положительной клемме без колебаний направления.
- Постоянное напряжение упрощает подключение чувствительных электронных компонентов, например микросхем и датчиков, требующих стабильной полярности.
- При попытке подачи переменного тока в режиме заряда происходит разрушение электродов из-за электролиза и поляризации, что делает переменный режим работы неэффективным и опасным.
Для преобразования постоянного тока из аккумулятора в переменный используют инверторы. Это требуется, например, при питании бытовой техники, рассчитанной на 220 В, 50 Гц. Без инвертора напрямую подключать такие приборы к аккумулятору невозможно.
Типичные напряжения аккумуляторов: 1,2 В (никель-кадмиевые), 3,7 В (литий-ионные), 12 В (свинцово-кислотные). Все они выдают ток в одном направлении, пока не разрядятся.
Как работают преобразователи тока и где они применяются
Выпрямители (AC-DC) преобразуют переменное напряжение в постоянное. Наиболее распространённые – однофазные и трёхфазные диодные мосты. Они применяются в блоках питания, зарядных устройствах, источниках бесперебойного питания (ИБП), а также в сварочных аппаратах.
Инверторы (DC-AC) формируют переменное напряжение из постоянного. Они используются в солнечных электростанциях, системах автономного энергоснабжения, электромобилях и бесперебойниках. Современные инверторы работают по технологии широтно-импульсной модуляции (ШИМ), что позволяет точно управлять частотой и формой выходного сигнала.
Преобразователи частоты (AC-AC) изменяют частоту и амплитуду переменного напряжения. Их основное применение – управление асинхронными электродвигателями в вентиляционных установках, насосах, производственных линиях и лифтовом оборудовании. За счёт регулировки частоты вращения двигателя снижается износ механики и уменьшается энергопотребление.
DC-DC преобразователи изменяют уровень постоянного напряжения. Повышающие (boost), понижающие (buck) и универсальные (buck-boost) схемы используются в ноутбуках, системах электропитания телекоммуникационного оборудования, автомобильной электронике и портативных устройствах. Для надёжной работы критично учитывать КПД, пульсации на выходе и устойчивость при скачках нагрузки.
Выбор типа преобразователя зависит от входных и выходных параметров, допустимых потерь энергии, габаритов и требований к стабильности выходного сигнала. В промышленности и транспорте применяют модульные решения с возможностью горячей замены и удалённой диагностики.
Чем отличается работа электродвигателей на переменном и постоянном токе
Электродвигатели постоянного тока (ДПТ) используют якорь с коллектором и щётками, обеспечивающими изменение направления тока в обмотках. Это позволяет точно управлять скоростью и моментом, особенно при низких оборотах. Такие двигатели эффективны в системах с частыми пусками и остановками: лифты, транспорт, подвижные механизмы. Однако щётки изнашиваются, требуют обслуживания, а КПД падает при длительной работе на высоких оборотах.
Асинхронные двигатели переменного тока не требуют щёток и коллектора. Они проще конструктивно, устойчивы к перегрузкам, надёжны при продолжительной эксплуатации. Их применяют в насосах, вентиляторах, компрессорах, станках. Стандартные модели работают на фиксированной частоте сети (50 Гц), скорость определяется числом пар полюсов и частотой. Для регулировки скорости требуется преобразователь частоты, что увеличивает стоимость системы.
Синхронные двигатели переменного тока обеспечивают точную скорость вращения, привязанную к частоте питающей сети. Они применяются, где необходима стабильная частота вращения: в генераторах, сервомеханизмах. Требуют сложного управления запуском и синхронизацией.
Если требуется высокая точность, компактность и управляемость – предпочтение отдают двигателям постоянного тока с электронной системой управления. Для задач с минимальным обслуживанием и стабильной нагрузкой подходят двигатели переменного тока. При выборе учитываются КПД, стоимость эксплуатации, надёжность и требования к управлению скоростью.
Как тип тока влияет на выбор электрических компонентов в устройствах
Постоянный ток (DC) и переменный ток (AC) предъявляют разные требования к электрическим компонентам. Например, конденсаторы для постоянного тока должны выдерживать постоянное напряжение без пробоя, тогда как для переменного тока критична способность работать с изменяющимся поляритетом и частотой. Конденсаторы AC обычно имеют более высокие значения допустимого напряжения и специальные материалы диэлектрика.
Резисторы в цепях постоянного тока подбираются исходя из постоянной мощности рассеяния, тогда как в цепях переменного тока нужно учитывать реактивное сопротивление и возможные индуктивные или емкостные эффекты, особенно на высоких частотах.
Трансформаторы и дроссели применимы только в цепях переменного тока из-за принципа работы на основе изменения магнитного поля. В устройствах с постоянным током используются DC-DC преобразователи с другими конструктивными особенностями.
Полупроводниковые компоненты, такие как диоды и транзисторы, в цепях постоянного тока работают с прямым направлением тока, в то время как для переменного тока часто используются специализированные устройства – тиристоры, TRIAC, которые могут переключать ток в обе стороны.
Выбор кабеля зависит от характера тока: для постоянного тока важна устойчивость к постоянному тепловыделению и минимальные потери на сопротивление, а для переменного – учитываются скин-эффект и индуктивные потери, особенно при высоких частотах.
Рекомендация: при проектировании схем под постоянный ток следует выбирать компоненты с расчетом на длительную работу при стабильном напряжении и минимальным изменением параметров, а для переменного тока – с учетом частотных характеристик, пиковых значений и фазовых сдвигов.
Какие меры безопасности различаются при работе с переменным и постоянным током
Переменный и постоянный ток предъявляют разные требования к безопасности из-за особенностей их воздействия на организм и электрооборудование.
- Защита от поражения электрическим током:
- Переменный ток вызывает более сильные судорожные реакции мышц при токах от 10 мА, что увеличивает риск длительного контакта с источником.
- Постоянный ток требует больших значений тока (около 50-100 мА) для аналогичного судорожного эффекта, но при этом вызывает глубокие ожоги на месте контакта.
- Для переменного тока рекомендуется использовать защиту с порогом срабатывания не выше 30 мА (устройства дифференциального тока, УЗО), а для постоянного тока – дополнительные меры контроля и ограничения тока.
- Изоляция и ограждение:
- При работе с переменным током стандартные изоляционные материалы и двойная изоляция соответствуют нормативам по напряжению и частоте.
- Для постоянного тока изоляция должна выдерживать постоянное напряжение без пробоев, так как постоянный ток не вызывает эффект пробоя, связанный с изменением полярности, но требует повышенной стойкости к длительным нагрузкам.
- Контроль и измерения:
- Измерительные приборы для переменного тока используют RMS-значения, что учитывает изменчивость сигнала.
- При измерении постоянного тока важна точность по среднему значению, что требует специальных инструментов и методов подключения.
- Работа с аккумуляторами и источниками постоянного тока:
- Необходимо избегать коротких замыканий из-за высокого тока при разряде.
- Обязательна защита от перегрева и контроля зарядных устройств, чтобы исключить перегрузки и возгорания.
- Средства индивидуальной защиты (СИЗ):
- Для переменного тока важно использование резиновых перчаток и диэлектрической обуви с проверкой на электрическую прочность под переменным напряжением.
- При работе с постоянным током СИЗ должны выдерживать возможные искровые разряды и длительное воздействие высокого напряжения.
- Отключение питания и аварийные меры:
- Переменный ток отключается автоматическими выключателями и УЗО, которые реагируют на перегрузки и утечки.
- Для постоянного тока необходимы специализированные выключатели с высокой коммутационной способностью из-за особенностей дугообразования при разрыве цепи.
Где в быту и промышленности всё ещё применяется постоянный ток
Постоянный ток активно используется в системах питания аккумуляторов и источников бесперебойного питания (ИБП). В быту это зарядные устройства для мобильных телефонов, ноутбуков и электромобилей, где преобразование переменного тока в постоянный необходимо для корректной работы элементов питания.
В промышленности постоянный ток сохраняет важность в электрохимических процессах: гальваника, электролиз и производство металлов требуют стабильного напряжения без пульсаций. Постоянный ток обеспечивает равномерное нанесение покрытий и качественную очистку поверхностей.
Тяговые электродвигатели в транспортных средствах, таких как трамваи, троллейбусы и некоторые виды железнодорожного транспорта, используют постоянный ток из-за простоты регулирования скорости и крутящего момента. Здесь важна возможность точного контроля параметров для безопасности и эффективности движения.
В промышленной автоматизации и робототехнике постоянный ток применяется в сервоприводах и линейных двигателях, где требуются высокоточные перемещения и стабильная работа датчиков и приводов.
Также постоянный ток остаётся незаменимым в солнечных электростанциях на стадии первичного преобразования энергии: солнечные панели генерируют постоянный ток, который затем преобразуется в переменный для подключения к электросети или системам хранения энергии.
Вопрос-ответ:
В чём принципиальное отличие постоянного и переменного тока?
Постоянный ток течёт в одном направлении с неизменной величиной напряжения и силы тока, тогда как переменный ток меняет направление и величину с определённой частотой. Из-за этого переменный ток можно легко преобразовывать по напряжению и передавать на большие расстояния с меньшими потерями.
Почему в бытовых сетях обычно используют переменный ток, а не постоянный?
Переменный ток удобен для передачи на большие расстояния, так как с помощью трансформаторов можно изменять напряжение, что снижает потери энергии. Кроме того, электрооборудование в домах и предприятиях разработано для работы с переменным током, что делает его более распространённым в бытовой электросети.
Какие области применения характерны для постоянного тока?
Постоянный ток применяют в электронике, для питания устройств с аккумуляторами, в системах зарядки, а также в электромобилях. Его стабильность и направленность делают его удобным для точного управления электронными схемами и для устройств, где важно постоянное напряжение.
Как влияет переменный ток на работу электродвигателей по сравнению с постоянным током?
Электродвигатели, работающие на переменном токе, обычно проще по конструкции и могут напрямую подключаться к бытовой сети. Они используют переменное магнитное поле для вращения ротора. В то время как двигатели на постоянном токе обеспечивают плавное управление скоростью и моментом, что полезно для специальных задач, но требуют сложной системы питания.
Какие опасности связаны с использованием постоянного и переменного тока?
Переменный ток при поражении человека способен вызывать судороги и нарушения работы сердца даже при относительно низких напряжениях из-за своего изменяющегося характера. Постоянный ток тоже опасен, но он вызывает более устойчивое сокращение мышц, что может затруднять освобождение от источника тока. Поэтому при работе с обоими типами тока нужно соблюдать меры предосторожности.
