При восстановлении ванн на выбор предлагаются два основных метода: наливной акрил и эмалировка. Оба способа позволяют продлить срок службы изделия, но различаются по технологии нанесения, результату и эксплуатационным характеристикам. Выбор подходящего варианта зависит не только от бюджета, но и от условий использования ванны, её состояния и требований к долговечности покрытия.
Реставрация акрилом выполняется методом наливного покрытия. Жидкий двухкомпонентный состав на основе эпоксидных смол наносится толстым слоем (от 4 до 6 мм) по всей внутренней поверхности ванны. Он равномерно распределяется за счёт текучести, что исключает наличие потёков и шероховатостей. После полимеризации образуется гладкое, прочное покрытие, устойчивое к химии и механическим воздействиям. Время высыхания – не менее 24 часов, полное отверждение – до 7 суток.
Эмалировка предполагает нанесение нескольких тонких слоёв специальной ванночной эмали кистью или пульверизатором. Каждый слой требует межслойной сушки. Общее покрытие составляет не более 0,5 мм. Такой способ подходит для быстрого ремонта, но имеет ограничения по сроку службы – не более 3–5 лет при аккуратной эксплуатации. Поверхность может быть менее ровной и более подверженной сколам.
Выбор между акрилом и эмалью определяется приоритетами: если важна долговечность и устойчивость к нагрузкам – предпочтительнее акрил. Если задача – бюджетное временное решение, подойдёт эмаль. Учитывайте также техническое состояние самой ванны: при глубокой коррозии и сильных повреждениях акрил даёт более качественный результат.
Подготовка поверхности перед нанесением акрила и эмали
Удаление старого покрытия выполняется механическим способом. Для акрила – полное устранение слоя эмали с помощью шлифовальной машинки с абразивным кругом зернистостью не ниже P80. При подготовке под эмаль – зачистка повреждённых участков, матирование всей поверхности наждачной бумагой P100–P120 для обеспечения адгезии.
Обезжиривание проводят после шлифовки. Используется технический спирт, ацетон или растворитель 646. Для акрила важно исключить любые жирные пятна, иначе возможны дефекты сцепления. При работе с эмалью предпочтительнее спирт, чтобы избежать растворения старого слоя.
Устранение сколов и трещин обязательно. Под акрил применяют двухкомпонентную автошпаклёвку, после высыхания – шлифовка до гладкости. Перед нанесением эмали допускается использование мелкозернистой шпаклёвки на эпоксидной основе, затем – повторная обработка абразивом.
Сушка ванны – критичный этап. Для акрила поверхность должна быть абсолютно сухой. Используется строительный фен. Остатки влаги приводят к расслоению материала. При эмалировании также необходима полная сухость, но критичность чуть ниже – допускается сушка естественным способом в течение 2–3 часов.
Температурный режим в помещении – не ниже +20 °C. Акрил требует стабильной температуры и отсутствия сквозняков. Для эмали важно избегать переохлаждения, иначе замедляется полимеризация.

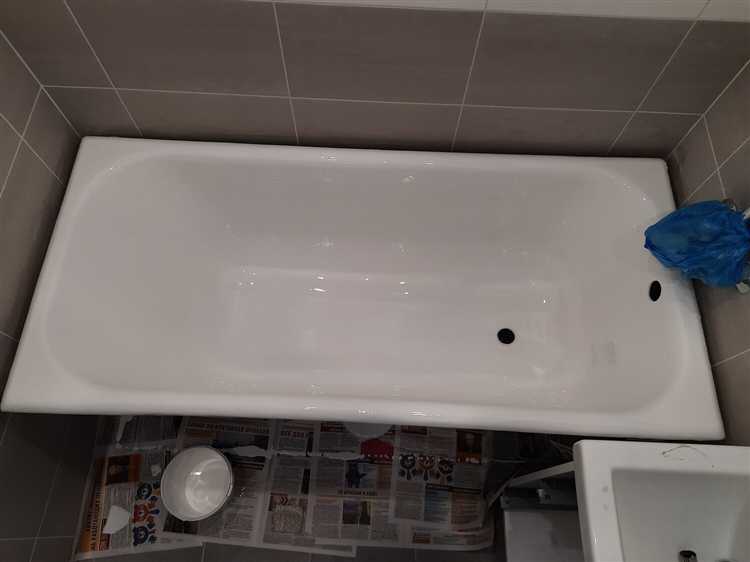

Сравнение сроков службы акрилового и эмалевого покрытия
Акриловое покрытие при правильной технологии нанесения и умеренной эксплуатации служит от 8 до 10 лет. Этот срок достигается за счёт толщины слоя (до 6 мм при наливной методике) и высокой эластичности материала, устойчивого к микротрещинам и перепадам температуры.
Эмалевое покрытие, даже при профессиональном нанесении, сохраняет свои свойства в течение 3–5 лет. Основной фактор износа – хрупкость тонкого слоя эмали и чувствительность к механическим повреждениям. Поверхность со временем теряет блеск, становится шероховатой, возможно появление ржавчины в местах сколов.
При ежедневной эксплуатации ванны с моющими средствами, содержащими абразивы или кислоты, срок службы эмали сокращается до 2–3 лет, акрил – до 6–7 лет. Использование мягких губок и нейтральных чистящих составов увеличивает срок службы обоих видов покрытия, но преимущество акрила в стойкости остаётся.
Если важна долговечность, акрил предпочтительнее. Однако для краткосрочного решения при ограниченном бюджете эмалирование может быть оправдано, учитывая меньшие начальные затраты.

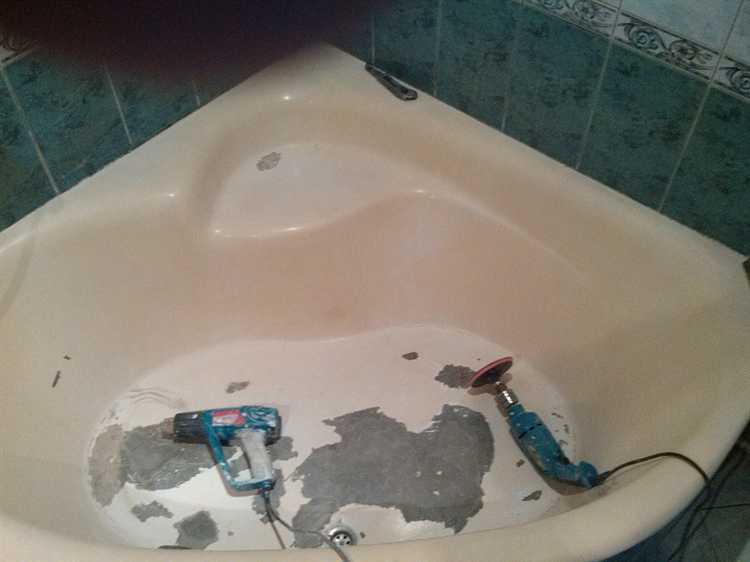

Различия в технологии нанесения составов

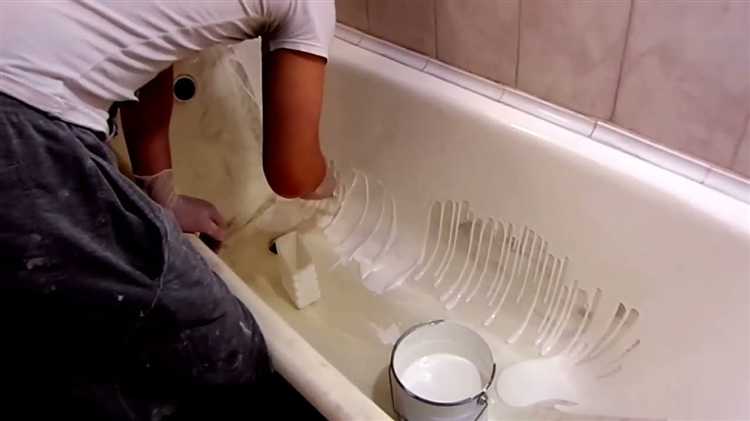

Акриловое покрытие наносится методом налива. Жидкий акрил заливается на подготовленную поверхность и самостоятельно растекается под действием силы тяжести. Для равномерного слоя требуется точный расчёт объёма материала – 3,5–4 кг на стандартную ванну. Процесс занимает около 1 часа, но требует полного отсутствия контакта с поверхностью в течение 24–48 часов до полного отверждения.
Эмалевая реставрация осуществляется кистью или валиком. Состав наносится в 2–3 слоя с промежуточной сушкой. Каждый слой требует тщательной равномерности, иначе возможны подтеки или просветы. Рабочий процесс длится дольше – от 3 до 5 часов, с перерывами между нанесением. Время полного высыхания – 5–7 суток.
Подготовка поверхности различается: под акрил требуется идеально гладкая и обезжиренная основа, любые шероховатости проявятся после затвердевания. Под эмаль допустима более грубая шлифовка, поскольку материал частично перекрывает мелкие дефекты.
Для акрила не используется абразивное межслойное шлифование – это нарушит однородность слоя. При эмалевом методе шлифовка обязательна после каждого слоя для устранения неровностей и улучшения сцепления.
Климатические условия при нанесении акрила критичны: температура воздуха – от +22 до +26 °C, влажность – не выше 60%. При отклонении параметры вязкости меняются, что влияет на растекаемость. Для эмали условия менее требовательны, но сквозняки и пыль приведут к дефектам на поверхности.

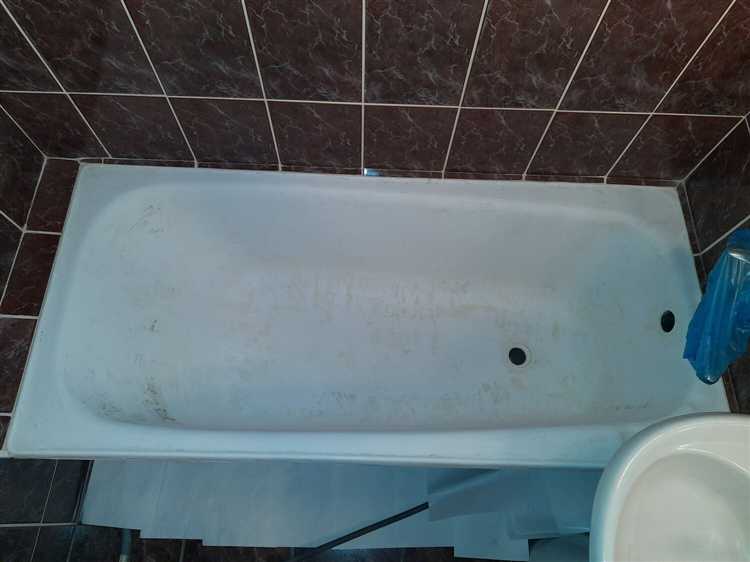

Влияние температуры и влажности на результат реставрации
Температурный режим и уровень влажности в помещении напрямую влияют на качество сцепления материала с поверхностью ванны и скорость его полимеризации. Для акрилового наливного слоя оптимальна температура воздуха от +22°C до +26°C при влажности не выше 65%. При повышенной влажности образуются микропоры, снижающие износостойкость покрытия. Температура ниже +20°C замедляет отверждение, что может привести к образованию неровностей.
Эмалевая реставрация более чувствительна к колебаниям влажности. При влажности выше 70% возможно образование конденсата на поверхности ванны, что вызывает отслаивание эмали уже на этапе сушки. Рекомендуемая температура – от +20°C до +24°C. При отклонении на 3–4°C от нормы увеличивается риск неравномерного распределения состава и появления потеков.
Перед нанесением покрытия помещение следует прогреть и проветрить, чтобы устранить излишнюю влагу. Недопустимо проводить работы в ванных комнатах без вентиляции или при открытых горячих кранах, создающих пар. Завышенная температура воды в помещении (более +30°C) может исказить консистенцию материала и нарушить химическую реакцию отверждения.
Во избежание дефектов реставрацию рекомендуется проводить при стабильных условиях с использованием гигрометра и термометра для контроля микроклимата.
Требования к времени высыхания и эксплуатации после ремонта
После реставрации ванны акрилом требуется не менее 24–48 часов для полного высыхания. Конкретное время зависит от толщины нанесённого слоя, температуры и влажности в помещении. При температуре воздуха около +23 °C и влажности до 60 % оптимальное время полимеризации – 36 часов. До истечения этого срока не допускается контакт поверхности с водой, механические нагрузки и закрытие ванной плёнкой или крышкой.
Реставрация эмалью требует более длительного высыхания. Базовое отверждение происходит в течение 48 часов, но полная прочность достигается лишь через 5–7 суток. Использование ванны ранее этого срока может привести к повреждению покрытия. Допускается легкое прикосновение к поверхности через 2 дня, однако эксплуатация (набор воды, мытьё) строго запрещены до завершения полного цикла отвердения.
После акриловой реставрации первые 2–3 недели запрещено использовать абразивные чистящие средства. При покрытии эмалью этот срок увеличивается до месяца. Для сохранения целостности слоя важно избегать резких перепадов температур воды в первые 14 дней после обоих видов обработки.

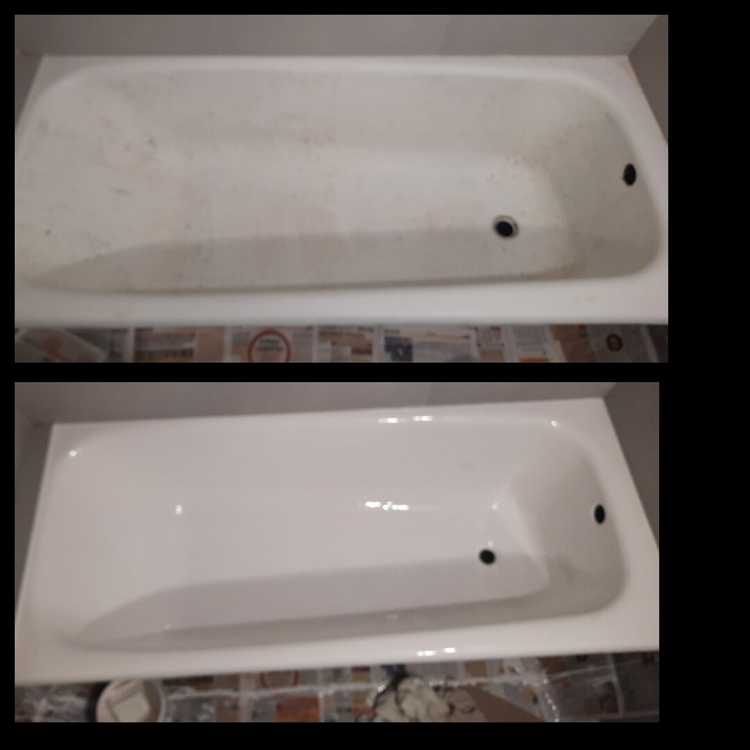

Устойчивость к механическим повреждениям и бытовой химии
Акриловые покрытия демонстрируют высокую стойкость к царапинам и сколам благодаря эластичной структуре материала. Они способны частично «заживлять» мелкие повреждения при нагревании, что значительно продлевает срок службы покрытия. Эмаль, напротив, более хрупкая и склонна к трещинам при ударе или сильном механическом воздействии.
По химической стойкости акрил превосходит эмаль. Он выдерживает воздействие агрессивных чистящих средств с кислотами и щелочами без изменения цвета и структуры. Эмаль подвержена помутнению и растрескиванию под воздействием концентрированных растворителей и абразивных порошков.
- При чистке акриловой ванны рекомендуется использовать неабразивные средства на основе мягких ПАВ и губки с низкой жесткостью.
- Эмаль требует щадящего ухода: запрещены металлические щетки, порошковые и кислородосодержащие отбеливатели.
- Механические повреждения акрила можно устранить полировкой, эмаль требует повторного нанесения слоя или профессиональной реставрации.
Выбор покрытия зависит от интенсивности эксплуатации: при регулярном использовании и необходимости частой химической обработки предпочтительнее акрил. Для ванн с нерегулярной нагрузкой и аккуратным уходом допустима эмаль, но риск повреждений выше.
Вопрос-ответ:
В чем главные различия между реставрацией ванны акрилом и эмалью?
Реставрация акрилом предполагает нанесение специального акрилового покрытия, которое создает толстый, устойчивый слой, придающий ванне новый внешний вид и защиту. Эмалевое обновление состоит из нанесения жидкой эмали, которая после высыхания образует тонкий слой покрытия. Акрил обычно долговечнее, лучше скрывает дефекты и легче в уходе, а эмаль — дешевле и быстрее наносится, но служит меньше и менее устойчива к механическим повреждениям.
Какой способ лучше подходит для ванн с серьезными повреждениями, такими как глубокие сколы или трещины?
Если ванна имеет значительные повреждения, например, трещины или глубокие сколы, чаще рекомендуют реставрацию акрилом. Этот метод позволяет заполнить и выровнять дефекты благодаря более густой консистенции материала. Эмаль же наносится тонким слоем, поэтому она не способна скрыть крупные повреждения и может быстро начать отслаиваться в местах неровностей. Для серьезных повреждений акрил обеспечивает более надежное и долговременное обновление поверхности.
Как влияют разные виды реставрации на безопасность и экологичность использования ванны?
При нанесении эмали обычно используется растворитель с резким запахом, что требует хорошей вентиляции и соблюдения мер предосторожности во время работы. Акриловые составы, особенно современные, часто имеют более щадящий состав и меньший уровень токсичности, что снижает вред для здоровья и окружающей среды. Однако при работе с любым из материалов необходимо избегать вдыхания паров и использовать защитные средства. После полного высыхания и полимеризации покрытия ванна становится безопасной для повседневного использования.
Какие рекомендации по уходу существуют после реставрации ванны акрилом и эмалью?
После реставрации акрилом рекомендуется избегать агрессивных чистящих средств, абразивных губок и сильных ударов, чтобы сохранить целостность и блеск покрытия. Для эмалевой поверхности уход еще более требователен — желательно использовать мягкие моющие средства и бережно обращаться с ванной, поскольку эмаль быстрее стирается и царапается. В обоих случаях важно дать покрытию полностью высохнуть и затвердеть перед первым использованием, что обычно занимает несколько дней.
Загрузка...
