Чем отличается узо от дифавтомата простыми словами схема подключения

Устройство защитного отключения (УЗО) реагирует исключительно на ток утечки, отключая питание при обнаружении дифференциального тока. Оно не защищает от короткого замыкания или перегрузки – для этого в схему необходимо дополнительно включать автоматический выключатель.

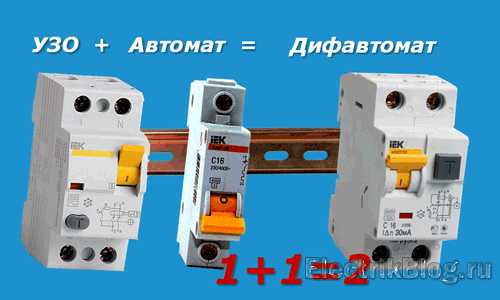

Дифференциальный автомат (дифавтомат) совмещает в одном корпусе функции УЗО и автоматического выключателя. Он обеспечивает защиту как от токов утечки, так и от токов короткого замыкания и перегрузки. Это позволяет сократить количество элементов в распределительном щите и упростить монтаж.

УЗО целесообразно применять в цепях, где уже установлены автоматы, например, в щитах с селективной защитой. Дифавтомат более предпочтителен в новых или компактных установках, где важны экономия места и упрощение разводки. Для бытовых нужд подходят устройства с номинальным током 16–40 А, чувствительностью 30 мА и характеристикой срабатывания типа A или AC в зависимости от оборудования.

Подключение УЗО требует соблюдения четкой последовательности: сначала автоматический выключатель, затем УЗО, затем нагрузка. При подключении дифавтомата фазный и нулевой проводники подключаются напрямую через устройство, без промежуточных защитных компонентов. В обоих случаях критически важно не путать рабочий ноль с защитным и не замыкать нулевые шины разных групп.

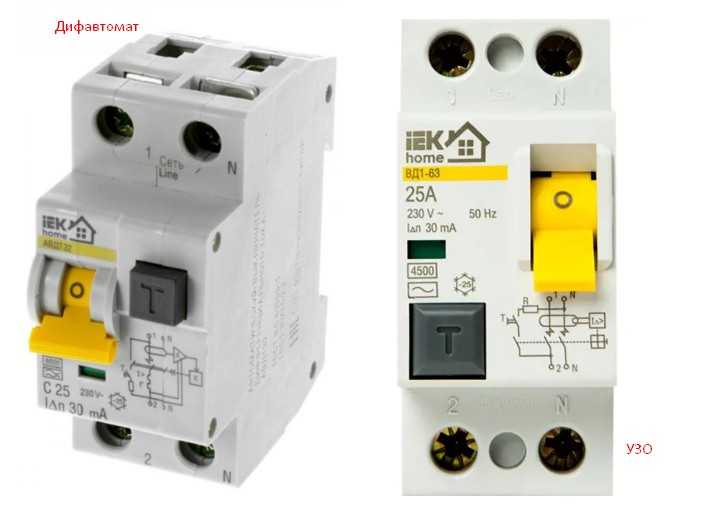

Как отличить УЗО от дифавтомата по маркировке на корпусе

На корпусе УЗО (устройства защитного отключения) всегда указывается номинальный ток утечки, измеряемый в миллиамперах (например, 30 мА или 100 мА), и номинальный ток нагрузки (например, 25 А, 40 А). Однако отсутствует указание характеристики отключения по току короткого замыкания, такой как B, C или D.

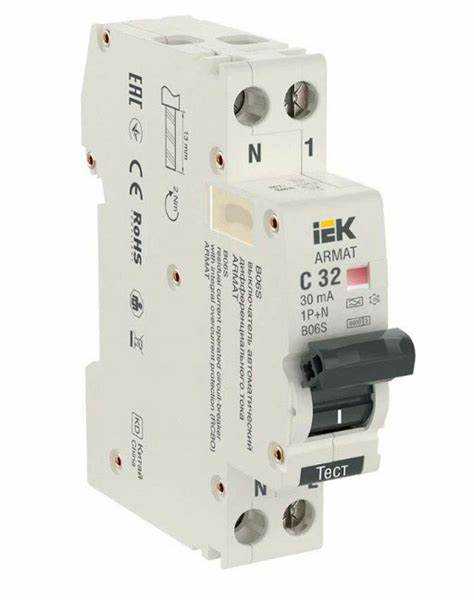

На корпусе дифавтомата (дифференциального автомата) всегда присутствует обозначение типа токовой характеристики – буква B, C или D, за которой следует числовое значение номинального тока, например: C16, B25. Это главный признак, указывающий на наличие встроенного автоматического выключателя.

Также производители часто наносят полное название устройства. Если вы видите надпись «УЗО» или «VDT» (в обозначениях по ГОСТ), это устройство только с функцией защитного отключения. Если указано «дифференциальный автомат», «АВДТ», «RCBO», перед вами комбинированное устройство.

Ниже приведены отличия в маркировке:

Для дополнительной проверки можно использовать тест: нажмите кнопку «ТЕСТ» на устройстве. Но только маркировка даёт достоверную информацию о типе прибора без необходимости его подключения.

Функциональные различия: что отключает УЗО и что дифавтомат

Устройство защитного отключения (УЗО) реагирует исключительно на утечку тока. Оно фиксирует разницу между током, входящим в цепь, и выходящим из неё. Если разница превышает порог (обычно 10, 30 или 100 мА), УЗО мгновенно отключает питание. При этом оно не защищает от короткого замыкания и перегрузки – при таких неисправностях УЗО продолжает пропускать ток, что требует обязательного использования автоматического выключателя в паре.

Дифференциальный автомат объединяет функции УЗО и автоматического выключателя. Он отключает цепь как при утечке тока, так и при токах короткого замыкания и перегрузке. Порог отключения по утечке аналогичен УЗО, но дополнительно задаются параметры по току мгновенного и теплового расцепления (например, 6А, C10, B16), которые определяют допустимую нагрузку и быстродействие при авариях.

Если происходит перегрузка, например, из-за чрезмерной нагрузки на розеточную группу, дифавтомат отключает питание по тепловому механизму. При коротком замыкании срабатывает электромагнитный расцепитель. При повреждении изоляции – реагирует дифференциальная защита. Это делает дифавтомат универсальным решением для одноустройственного контроля всех трёх типов аварий.

УЗО необходимо устанавливать только в связке с автоматом, учитывая правильный выбор по номиналу и типу автоматического выключателя. Дифавтомат требует более точного расчёта параметров, но упрощает схему и уменьшает количество соединений, снижая риск ошибок при монтаже.

Когда достаточно установить только УЗО

УЗО применяется в тех случаях, когда функцию автоматической защиты по току короткого замыкания и перегрузке уже выполняет автоматический выключатель. Такое решение допустимо при использовании УЗО в связке с отдельным автоматом, установленным до него в щитке.

Достаточно установить только УЗО, если в цепи уже предусмотрен автоматический выключатель соответствующего номинала. Например, в групповых линиях освещения и розеток, где установлен автомат на 10–16 А, можно применять УЗО на 25–40 А с током утечки 30 мА.

Если в помещении нет повышенной влажности, а нагрузка стабильна и заранее известна, использование УЗО позволяет избежать переплаты за дифавтомат. При этом важно учитывать тип нагрузки: если нет устройств с пусковыми токами (электродвигатели, насосы), можно обойтись УЗО типа AC или A.

УЗО допустимо ставить отдельно в распределительном щите, когда необходимо обеспечить защиту сразу нескольких групп, уже защищённых своими автоматами. В таком случае выбирается одно УЗО на несколько линий, при условии, что суммарная нагрузка не превышает его номинал, а нейтраль всех подключаемых линий проходит только через него.

Экономически целесообразно применять УЗО без встроенного автомата в системах, где требуется гибкость конфигурации. Это удобно при модернизации старого щита – достаточно добавить УЗО к существующим автоматам без полной замены модулей.

В каких случаях необходим именно дифавтомат

Дифавтомат необходим в щитах, где отсутствует возможность установки автоматического выключателя и УЗО по отдельности из-за нехватки места. Он совмещает функции защиты от перегрузки, короткого замыкания и утечки тока, экономя пространство и упрощая монтаж.

Использование дифавтоматов оправдано в квартирах с алюминиевой проводкой, где возраст сети превышает 30 лет. В таких случаях важно быстрое отключение при любых неисправностях, включая старение изоляции и утечки на корпус.

Для подключения мощных одиночных потребителей – водонагревателей, стиральных и посудомоечных машин – дифавтомат предпочтительнее. Он позволяет защитить линию целиком и отключить ее при первой же опасности без промежуточных устройств.

В загородных домах с распределением нагрузки по нескольким группам установка отдельных дифавтоматов на каждую линию упрощает диагностику неисправностей. При срабатывании устройства легко определить, в каком контуре возникла проблема.

В электрощитах без шины нейтрали установка дифавтоматов избавляет от необходимости в сложной разводке нулевых проводников, так как каждая линия изолирована и независима.

Если необходимо дистанционное управление и контроль состояния линии, выбираются дифавтоматы с функцией индикации причины срабатывания. Это важно для серверных помещений, лабораторий и объектов с непрерывным циклом работы.

Проверка работоспособности: кнопка «Тест» у УЗО и дифавтомата

Кнопка «Тест» моделирует утечку тока, создавая искусственную разницу между токами в фазном и нулевом проводниках. При нажатии исправное устройство должно мгновенно отключиться. Это ключевой механизм проверки как для УЗО, так и для дифавтомата.

УЗО тестируется при наличии напряжения, поскольку цепь внутри кнопки «Тест» подключается к фазе через сопротивление. При отсутствии напряжения проверка невозможна – устройство не среагирует, даже если исправно. Рекомендуется проводить проверку ежемесячно, включая все УЗО в цепи.

Дифавтомат также отключается при нажатии кнопки «Тест», но только если исправны как электронная, так и автоматическая часть. Если нажатием не вызывается срабатывание, возможна неисправность как дифференциального блока, так и теплового/электромагнитного расцепителя.

Важно тестировать при включенной нагрузке, но без потребления тока – это исключит влияние внешних факторов. Если устройство не отключается при нажатии, его необходимо заменить – ремонт УЗО и дифавтоматов не допускается по нормативам.

Запрещено использовать кнопку «Тест» как метод периодического отключения – она служит только для диагностики. Для отключения цепи следует использовать рукоятку устройства.

Ошибки при подключении УЗО и как их избежать

Правильное подключение УЗО требует соблюдения технических норм и точного понимания схемы. Основные ошибки и способы их устранения:

• Перепутаны фаза и ноль – УЗО должно подключаться строго по схеме: фаза к клемме с маркировкой L, ноль – к N. Ошибка приведет к некорректной работе устройства или отсутствию защиты.
• Отсутствие отдельного нулевого провода для УЗО – общий нейтральный провод для нескольких цепей снижает чувствительность и может вызвать ложные срабатывания.
• Подключение слаботочных цепей через УЗО для силового оборудования – УЗО рассчитано на силовые нагрузки, а не на электронные модули с низким током утечки. Это вызывает ложные срабатывания и выход устройства из строя.
• Неправильный выбор номинального тока и чувствительности – завышение номинала не позволит УЗО своевременно сработать, а занижение вызовет частые отключения.
• Отсутствие проверки работоспособности – после монтажа обязательно проводить тест кнопкой «Тест» и измерять дифференциальный ток тестером. Отсутствие проверки приводит к эксплуатации неисправного УЗО.
• Игнорирование заземления – хотя УЗО реагирует на утечку, правильное заземление снижает риск поражения и уменьшает количество ложных срабатываний.
• Подключение через дополнительные устройства без учёта особенностей – установка контакторов или автоматов до УЗО требует проверки совместимости и правильной последовательности подключения.

Для исключения ошибок необходимо строго следовать техническим схемам производителя, использовать подходящие инструменты для проверки и соблюдать требования ПУЭ (Правил устройства электроустановок).

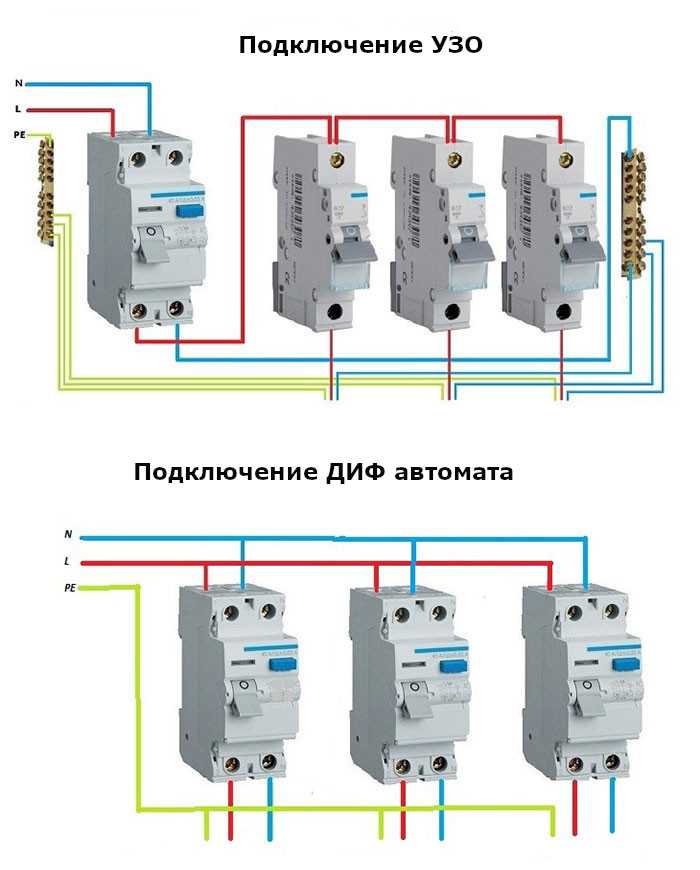

Правильная схема подключения дифавтомата в квартирном щите

Дифавтомат устанавливается после вводного автомата и перед групповой линией, которую он защищает. Входная клемма устройства подключается к фазному проводу от вводного автомата, а выходная – к фазной линии потребителя. Нулевой провод с вводного щита напрямую подключается к нулевой клемме дифавтомата, если устройство 4-полюсное, либо подсоединяется к отдельному нулевому распределительному шинному блоку, который затем связывается с нулём на нагрузке.

Обязательно соблюдение правильной полярности – фаза всегда на вход дифавтомата, а выход на линию потребления. Заземляющий провод должен идти напрямую к распределительной шине за щитом, минуя дифавтомат, так как он не предназначен для коммутации земли.

Подключение нейтрали и фазы к устройству нужно выполнять через входные клеммы, обозначенные производителем. Ошибка в подключении приводит к неправильной работе защитного механизма и ложным срабатываниям. Для удобства и безопасности рекомендуется использовать наконечники и затягивать клеммы с моментом, рекомендованным инструкцией производителя.

Важным моментом является проверка работоспособности устройства после подключения – кнопка теста должна имитировать утечку тока и вызывать отключение. Если этого не происходит, подключение или само устройство неисправны.

При групповой схеме подключения один дифавтомат может защищать несколько линий при условии, что суммарная нагрузка и тип кабелей соответствуют техническим характеристикам. При распределении нагрузки в квартирном щите рекомендуется использовать отдельные дифавтоматы для каждого направления (розетки, освещение, мощная техника) для повышения безопасности и удобства обслуживания.

Что учитывать при выборе между УЗО и дифавтоматом для конкретной линии

При выборе защитного устройства для конкретной линии важно ориентироваться на характер нагрузки и условия эксплуатации, а не только на тип устройства.

• Тип нагрузки: Для цепей с большим пусковым током (например, электродвигатели, компрессоры) предпочтительнее дифавтомат с выдержкой времени, чтобы избежать ложных отключений.
• Требуемый уровень защиты: Если необходима только защита от токов утечки для предотвращения поражения человека, достаточно УЗО с подходящим током срабатывания (обычно 30 мА для жилых помещений).
• Защита от перегрузки и короткого замыкания: Если линия подвержена риску таких аварий, нужен дифавтомат, сочетающий УЗО и автоматический выключатель в одном корпусе.
• Число и тип потребителей: Для разветвленных цепей с множеством устройств стоит использовать дифавтоматы на группы, чтобы локализовать отключения и упростить диагностику.
• Особенности электросети: В сетях с нестабильным напряжением или частыми скачками лучше дифавтомат с селективностью и выдержкой времени.
• Ток срабатывания и класс чувствительности: Для защиты оборудования с высокой чувствительностью рекомендуются устройства с меньшим током утечки, но при этом риск ложных срабатываний должен быть минимален.
• Наличие защиты от короткого замыкания: УЗО не защищает от КЗ, поэтому на линиях с высокой вероятностью короткого замыкания обязательно наличие отдельного автомата или дифавтомата.

Вопрос-ответ:

В чем основное различие между УЗО и дифавтоматом?

УЗО (устройство защитного отключения) предназначено для защиты человека от поражения электрическим током за счёт быстрого отключения при утечке тока на землю. Оно не защищает от короткого замыкания и перегрузок. Дифавтомат объединяет функции УЗО и автоматического выключателя, поэтому кроме защиты от утечки тока он также отключит цепь при перегрузке или коротком замыкании.

Как правильно подключить УЗО в электрическую схему?

УЗО устанавливают после автоматического выключателя вводного или группового, на фазный и нулевой провод. Фазный и нулевой провод с нагрузки подключаются к соответствующим клеммам УЗО. Важно, чтобы нулевой провод с нагрузки не соединялся напрямую с нулём до УЗО, иначе устройство не будет работать корректно. При соблюдении этих правил УЗО сможет отслеживать утечки тока и своевременно отключать цепь.

Можно ли использовать дифавтомат вместо отдельного УЗО и автомата?

Да, дифавтомат совмещает в себе функции УЗО и автоматического выключателя, поэтому его часто применяют вместо двух отдельных устройств. Он экономит место в щитке и упрощает монтаж. Однако в больших или сложных электросетях иногда используют отдельные устройства для более точного распределения защитных функций.

Как определить номинал УЗО или дифавтомата для домашней электропроводки?

Выбор номинала зависит от суммарной нагрузки на цепь и условий эксплуатации. Обычно для розеточных линий применяют УЗО с током утечки 30 мА, а номинальный ток автомата или дифавтомата подбирается с учётом мощности подключаемых приборов. Например, для розеток это может быть 16–25 А, для освещения – 10–16 А. Важно также учитывать характеристики электропроводки и рекомендации производителя.
