Что такое фаза ноль и земля

В каждой бытовой или промышленной электросети переменного тока присутствуют три ключевых проводника: фазный, нулевой и заземляющий. Каждый из них выполняет строго определённую функцию и участвует в передаче и распределении электроэнергии по цепи. Ошибки в их распознавании или подключении приводят к риску поражения током, поломке оборудования и даже возгораниям.

Фаза – это проводник, на котором присутствует переменное напряжение относительно земли, обычно 220 вольт в однофазной сети. Через фазу ток поступает к нагрузке, и именно она считается источником потенциальной опасности при прикосновении. В распределительном щите фазный провод маркируется буквой L и имеет коричневую или чёрную изоляцию.

Ноль или нейтраль обозначается буквой N и выполняет роль обратного пути для тока. Его потенциал приближен к нулевому относительно земли, но при неправильной коммутации или перекосе фаз может оказаться под опасным напряжением. Цветовая маркировка нулевого проводника – синий.

Заземляющий проводник, обозначаемый как PE, не участвует в нормальной работе оборудования. Его задача – обеспечивать безопасный отвод тока в землю в случае аварий, таких как пробой изоляции или короткое замыкание на корпус. Стандартизированная окраска – жёлто-зелёная. Отсутствие или неправильное подключение заземления особенно критично для приборов с металлическими корпусами.

Главное различие между нулём и заземлением – в назначении: N участвует в рабочем процессе, PE – только в аварийных ситуациях. Их совмещение возможно только в определённых точках – например, в вводно-распределительном щите с системой TN-C-S, и строго по нормативам. Ошибочное объединение этих проводников в розетках или приборах нарушает защиту и создаёт угрозу жизни.

Фаза, ноль и земля: их назначение и отличие в электросети

• Фаза – проводник, по которому ток поступает от источника питания к потребителю. Напряжение между фазой и нулём в бытовых сетях составляет 220 В. При прикосновении к оголённой фазе возникает поражение током.
• Ноль (рабочий нулевой провод, PEN или N) – возвращает ток обратно к источнику. На нуле в идеале отсутствует напряжение относительно земли, но при нарушениях или перегрузках может присутствовать опасный потенциал.
• Заземление (PE) – проводник безопасности, не участвует в передаче рабочего тока. Обеспечивает отвод тока при коротком замыкании или пробое изоляции, снижая риск поражения электричеством и возгорания.

1. Фаза всегда подключается к автоматическому выключателю.
2. Ноль подключается к нулевой шине, минуя автомат.
3. Заземляющий провод соединяется с корпусами электроприборов и уходит на шину PE.

Запрещено объединять ноль и заземление в одной точке в распределительном щите – это нарушает защитные функции и может привести к утечкам тока на металлические части оборудования. Проверка наличия всех трёх проводников должна проводиться с помощью индикатора напряжения и мультиметра. Для правильного подключения заземления необходимо наличие защитного контура и соответствие ПУЭ.

Как определить фазу, ноль и землю в домашней розетке

Для точного определения контактов фазы, ноля и заземления потребуется индикаторная отвертка и мультиметр с функцией измерения переменного напряжения.

Проверка с помощью индикаторной отвертки: при прикосновении к одному из контактов розетки индикатор загорается – это фаза. Второй контакт, на котором индикатор не реагирует – ноль. Третий контакт, расположенный выше или между ними – заземление. Однако такой метод не гарантирует полной достоверности.

Проверка мультиметром: установите режим измерения переменного напряжения до 750 В. Один щуп поместите в предполагаемый фазный контакт, второй – в любой из оставшихся. Между фазой и нолём должно быть напряжение около 220 В. Между фазой и землёй – также около 220 В. Между нолём и землёй – значение близкое к 0–5 В, при условии правильного подключения системы заземления.

Если напряжение между двумя нижними контактами менее 10 В, а между каждым из них и верхним – около 220 В, значит верхний – фаза, а нижние – ноль и земля, требуется дальнейшая проверка распределительного щитка для уточнения.

Дополнительная рекомендация: все измерения проводите при отключённой нагрузке. Не прикасайтесь к металлическим частям щупов руками, держитесь только за изолированные части. Работайте при хорошем освещении, стоя на сухой непроводящей поверхности.

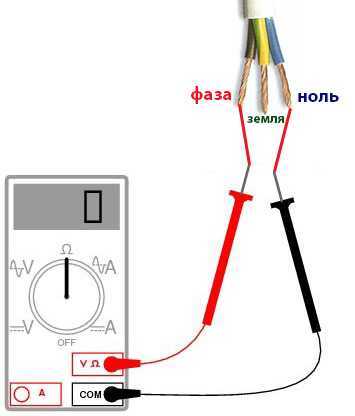

Назначение фазы в однофазной электросети

Фаза в однофазной электросети представляет собой проводник, по которому подаётся переменное напряжение от источника питания. Стандартное значение – 220 В с частотой 50 Гц. Этот провод обеспечивает подачу электроэнергии к нагрузке – бытовым приборам, освещению, розеткам.

• Через фазный проводник протекает ток к устройствам, когда цепь замкнута через нагрузку на ноль.
• Фаза подключается к автоматическим выключателям, которые обеспечивают защиту от перегрузок и короткого замыкания.
• На фазном проводе при прикосновении может возникнуть поражающее напряжение, поэтому при монтаже и ремонте требуется отключение вводного автомата и проверка индикатором.

Распознавание фазы осуществляется с помощью:

1. Однополюсного индикатора напряжения – лампа или светодиод загорается при касании фазного провода.
2. Мультиметра – измерение между фазой и землёй или нулём покажет около 220 В.

Важно избегать перепутывания фазы и нуля. Неправильное подключение может привести к поражению током, сбоям в работе устройств и повреждению изоляции.

• При монтаже розеток фаза должна подключаться к правому контакту (при нижнем положении заземляющего контакта), ноль – к левому.
• Все коммутационные аппараты (выключатели, автоматы) разрывают именно фазу, а не ноль, чтобы исключить наличие напряжения на отключённой нагрузке.

Роль нулевого проводника в цепи и его соединение с заземлением

Нулевой проводник (N) в однофазной системе переменного тока служит для замыкания электрической цепи и возврата тока от потребителя к источнику. Он соединён с нейтральной точкой трансформатора на подстанции, которая заземлена. Это позволяет поддерживать стабильный потенциал и обеспечивает правильную работу защитных устройств.

Ноль не должен находиться под напряжением относительно земли при исправной системе. Однако при наличии тока нагрузки на нём возникает падение напряжения, пропорциональное сопротивлению проводника. Чтобы минимизировать это падение, сечение нулевого проводника выбирают равным фазному или не менее 50% от него при трёхфазной системе с симметричной нагрузкой.

На вводе в здание в системе TN-C-S выполняется повторное заземление PEN-проводника, после чего он разделяется на PE и N. Это повышает надёжность защиты от поражения током при обрыве нуля. Запрещено повторно объединять PE и N после точки их разделения.

Подключение нуля должно выполняться с надёжным контактом без скруток. Использование автоматических выключателей на нулевой провод без необходимости недопустимо: это может нарушить работу защитных устройств типа УЗО, которые контролируют разницу токов между фазой и нулём.

Отсутствие соединения нуля с землёй в системе TN-S приведёт к неправильной работе защит, особенно в случае пробоя изоляции. В системах типа IT нулевой провод может быть изолирован от земли, но это требует особого подхода к защите и контролю изоляции.

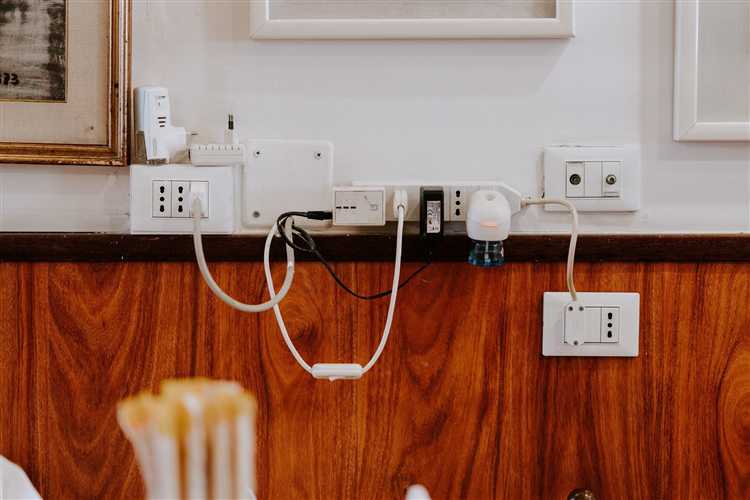

Зачем нужна система заземления в квартире и частном доме

Система заземления обеспечивает отвод тока утечки и защиту от поражения электрическим током при повреждении изоляции. В квартирах многоэтажных домов чаще используется схема TN-C-S, где заземление объединено с нейтралью в магистральной части и разделяется внутри здания. Это позволяет эффективно отключать аварийные участки с помощью автоматов и УЗО.

В частных домах чаще применяется схема TT или TN-S. Первая требует отдельного заземляющего контура, состоящего из металлических элементов, вбитых в землю и соединённых с шиной заземления в распределительном щите. Сопротивление такого контура не должно превышать 30 Ом для однофазной сети 220 В. Рекомендуется использовать стальные стержни длиной не менее 2,5 м и сечением от 16 мм² для меди или 50 мм² для стали.

Без надёжного заземления при пробое на корпус бытового прибора ток не отключается, а продолжает течь через тело человека при прикосновении. Это особенно опасно в условиях высокой влажности: ванная, кухня, наружные розетки. Установка УЗО без заземления снижает риск, но не заменяет полноценный контур. УЗО реагирует на ток утечки, но эффективен он только при наличии пути его протекания – через землю.

Современные электроприборы с металлическими корпусами и высокочастотными импульсными блоками питания могут создавать помехи. Заземление стабилизирует электромагнитную обстановку и снижает вероятность ложных срабатываний автоматики. Это особенно актуально при наличии сложной техники: котлов, инверторов, систем умного дома.

Проверка сопротивления заземления проводится мегомметром или специальным прибором с токовым генератором. Измерения должны выполняться не реже одного раза в 3 года. Нарушение контактов, коррозия элементов или некачественный монтаж могут свести всю систему к нулевой эффективности.

Как отличить заземление от нуля в старой проводке

В старых электросетях, особенно до 90-х годов, проводка часто не имела полноценного заземления. Обычно использовалась двухпроводная система: фаза и ноль. Однако при модернизации или самодельной переделке некоторые линии могли быть дополнены третьим проводом, который не всегда соответствует требованиям ПУЭ.

Первое, на что стоит обратить внимание – цвет изоляции. В старых системах ноль чаще всего синий или белый, заземление может быть без изоляции (оголённая медь) или иметь жёлто-зелёную окраску, но это не гарантировано. Многие электрики использовали одинаковые провода для всех линий.

Для точного определения необходим мультиметр. При выключенном оборудовании и включенном автомате нужно измерить напряжение между каждым проводом и известной фазой. Если один из проводов показывает около 220 В – это ноль. Если второй показывает ноль или близкое к нулю значение – это, вероятно, земля.

Дополнительно можно проверить сопротивление между предполагаемой землёй и трубой водоснабжения или батареей, при условии что они заземлены. У земли будет минимальное сопротивление (меньше 2 Ом), у нуля – нестабильные показания из-за паразитных токов.

Категорически запрещено соединять ноль и землю между собой. Это может привести к утечке тока на корпус приборов. При сомнениях следует вызвать электрика с оборудованием для прозвонки проводки и измерения сопротивления заземляющего контура.

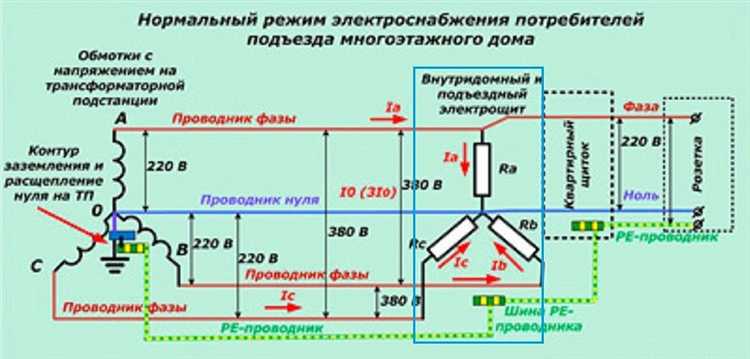

Почему нельзя путать ноль и землю: примеры и последствия

Ноль (нейтраль) и земля (защитный проводник) выполняют разные функции в электросети. Ноль участвует в замыкании рабочего электрического контура и обеспечивает возврат тока к источнику. Земля служит исключительно для защиты: она отводит ток утечки при повреждении изоляции и предотвращает поражение электрическим током.

Если перепутать ноль и землю, последствия могут быть критичными. Например, при подключении корпуса прибора к нолю вместо земли в случае обрыва нулевого проводника корпус окажется под напряжением. Это создаёт риск поражения током при прикосновении.

В многоквартирных домах с системой TN-C, где ноль и земля совмещены (PEN-проводник), путаница особенно опасна. Разрыв PEN на вводе приведёт к тому, что все «заземлённые» корпуса окажутся под потенциалом фазы. Зафиксированы случаи, когда при такой ошибке на металлическом корпусе стиральной машины регистрировалось напряжение более 200 В.

Допущение: человек заменяет розетку и подключает заземляющий контакт к нулю. В случае обрыва нуля ток замыкается через тело при прикосновении к устройству. Пороговое значение тока в 30 мА уже считается опасным. В условиях влажности (ванная, кухня) вероятность смертельного исхода возрастает.

При использовании устройств с импульсными блоками питания (например, компьютеры, телевизоры) путаница ноля и земли приводит к постоянным наводкам, электрическому шуму и выходу из строя чувствительной электроники.

Рекомендации:

• Никогда не соединяйте ноль и землю вручную, даже если «всё работает».
• Используйте УЗО и автоматы с защитой от обрыва нуля.
• Проверяйте схему электроснабжения: в новых домах применяется система TN-S, где ноль и земля разделены – это ключевой момент для безопасности.
• Проверяйте цветовую маркировку: синий – это ноль, жёлто-зелёный – земля. Не ориентируйтесь только по цвету – всегда измеряйте тестером.

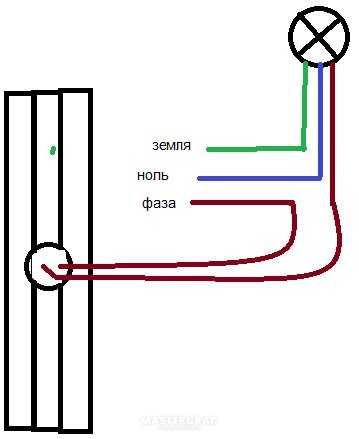

Подключение электроприборов с учетом различий между фазой, нулем и землей

Фаза подаёт напряжение, обычно 220 В в бытовой сети. Ноль – рабочий провод, замыкающий цепь. Земля – защитный проводник, не участвующий в работе прибора, но критически важный для безопасности.

Подключая электроприбор, важно точно определить назначение каждого провода. Ошибки в этом могут привести к поражению током или выходу оборудования из строя. Фазу определяют индикаторной отверткой: при касании к фазному проводу загорается индикатор.

Нулевой и заземляющий провод отличаются по цвету: ноль – синий, земля – жёлто-зелёный. Нельзя соединять их между собой. Заземление должно подключаться исключительно к корпусу прибора или выделенной клемме с маркировкой PE. Подключение корпуса к нулю – грубое нарушение правил ПУЭ.

В розетках с заземляющим контактом фаза должна подключаться к правому контакту (если смотреть спереди), ноль – к левому, земля – к верхнему или боковым заземляющим площадкам. Перепутанные фаза и ноль могут нарушить работу УЗО и автоматов защиты.

При подключении мощных электроприборов (водонагреватели, стиральные машины) обязательна проверка наличия и целостности заземления. Рекомендуется использовать тестер сопротивления цепи «фаза-земля». Если сопротивление выше 4 Ом – заземление считается ненадёжным.

Не следует подключать трёхконтактные приборы к розеткам без заземления. Временное решение – установка УЗО с током утечки не более 10 мА, но это не заменяет полноценную защиту.

Наличие заземления критично при использовании приборов с металлическим корпусом, особенно при установке их во влажных помещениях. Подключение должно производиться строго по заводской схеме с обязательной проверкой после монтажа.

Вопрос-ответ:

Что такое фаза, ноль и земля в электрической сети, и зачем они нужны?

Фаза — это проводник, по которому поступает электрический ток от источника к потребителю. Ноль — это проводник, который замыкает цепь и обеспечивает возвращение тока обратно к источнику. Земля представляет собой защитный проводник, соединённый с землей, который служит для безопасности: при возникновении аварийных ситуаций помогает избежать поражения электрическим током и защищает оборудование.

В чем разница между нулём и землёй в домашней электропроводке?

Ноль и земля имеют разные функции. Ноль служит для замыкания электрической цепи и нормальной работы потребителей. Он находится под потенциалом, близким к нулю, но может иметь небольшое напряжение. Земля — это защитный проводник, который подключается к металлическим частям оборудования и к заземляющему контуру. Она не предназначена для прохождения рабочего тока, а только для аварийных случаев, когда появляется ток утечки. Таким образом, земля обеспечивает безопасность, а ноль — рабочий ток.

Почему важно правильно подключать заземление и как это влияет на безопасность?

Правильное подключение заземления позволяет направлять аварийный ток на землю, что снижает риск поражения человека электрическим током и предотвращает повреждение техники. Если заземление выполнено неправильно или отсутствует, металлические корпуса приборов могут оказаться под напряжением, что создаёт опасность. Заземление также помогает работать устройствам защиты, например, автоматам или УЗО, быстрее отключать питание при неисправностях.

Можно ли использовать ноль вместо заземления в электрической системе?

Использовать ноль как замену заземления нельзя. Ноль — это рабочий проводник, по которому проходит ток в нормальном режиме, и он может иметь небольшой потенциал. Земля же служит для защиты, её цель — безопасно отводить ток в случае повреждения изоляции или пробоя. Если применять ноль в роли заземления, это может привести к опасным ситуациям: металл корпуса окажется под напряжением, что создаёт риск удара током.

Как проверить, что заземление и ноль подключены правильно?

Для проверки заземления используют специальный прибор — мультиметр или тестер сопротивления заземления. Сначала измеряют сопротивление между заземляющим проводником и землёй, оно должно быть низким, чтобы обеспечить хороший отвод тока. Для проверки нуля измеряют напряжение между нулём и землёй — оно должно быть близко к нулю или очень небольшим. Если напряжение большое или сопротивление заземления высокое, значит, подключение выполнено с ошибками и требует исправления.

В чем основное отличие между фазой, нулём и землёй в бытовой электросети?

Фаза — это проводник, по которому подаётся электрический ток под напряжением от источника к потребителю. Ноль — это проводник, который замыкает цепь и обычно связан с нулевой точкой трансформатора, он практически не должен иметь напряжения относительно земли. Земля — это защитный проводник, предназначенный для безопасного отвода тока при замыкании на корпус или другие металлические части, чтобы предотвратить поражение человека электрическим током и снизить риск возгорания.

Зачем в электропроводке нужен отдельный проводник «земля» и чем он отличается от «нуля» с точки зрения безопасности?

Отдельный проводник «земля» создан для защиты человека и оборудования. Он подключён к заземляющему устройству — металлическому колу или контуру в земле, который обеспечивает низкое сопротивление. Если происходит повреждение изоляции и ток попадёт на корпус прибора, ток уйдёт в землю через защитный проводник, не создавая опасного напряжения на корпусе. Нулевой проводник служит для возврата тока в сеть и не предназначен для отвода аварийных токов. Поэтому наличие отдельного заземления позволяет значительно повысить безопасность эксплуатации электрических устройств.
