Максимальный напор погружного насоса – это предельная высота, на которую насос способен поднимать воду при нулевом расходе. Показатель указывается в метрах водяного столба и напрямую связан с производительностью системы. Например, насос с максимальным напором 60 метров фактически обеспечивает стабильную подачу воды на уровень до 40–45 метров, учитывая сопротивление трубопровода, высоту подъема и гидравлические потери.
Недооценка этого параметра приводит к нехватке давления на выходе, особенно при использовании длинных или вертикальных трубопроводов. Перевышение допустимого напора также опасно: при низком потреблении насос будет работать на грани, вызывая перегрев и ускоренный износ. Рекомендуется выбирать насос с максимальным напором на 20–30% выше реальной потребности системы.
Точное определение требуемого напора – ключевой этап подбора оборудования. Необходимо учитывать не только геометрическую высоту подъема, но и потери на трение, количество поворотов, сужений, фильтров. Для системы с подачей на 30 метров по вертикали и горизонтальным участком в 20 метров потребуется насос с максимальным напором не менее 45–50 метров.
Игнорирование этого показателя приводит к неэффективной работе всей водоснабжающей системы, частым отключениям автоматики и снижению срока службы оборудования. При выборе насоса критически важно соотносить максимальный напор с реальными условиями эксплуатации, а не ориентироваться на усреднённые характеристики.
Как определить максимальный напор по техническому паспорту насоса
Максимальный напор погружного насоса указывается в техническом паспорте как параметр «Hmax» или «максимальный напор». Этот показатель отражает предельную высоту, на которую насос способен поднять воду при нулевом расходе.
- Найдите в паспорте строку с обозначением «Hmax», «Max Head», «Макс. напор» или аналогичную формулировку. Значение указывается в метрах.
- Убедитесь, что это именно максимальный, а не номинальный напор. Номинальный (рабочий) обычно меньше и сопровождается указанием расхода (л/мин или м³/ч).
- Обратите внимание на кривую напора на графике, если он представлен. Максимальный напор соответствует точке, где расход равен нулю (ось Y пересекает кривую).
- Сравните Hmax с высотой водоподъема в вашей системе. Если требуемый уровень превышает Hmax, насос не справится с задачей.
- Дополнительно проверьте параметры: диаметр выходного патрубка, глубину погружения, потери на трении. Они влияют на фактическую эффективность, но не изменяют Hmax.
Точный расчет невозможен без учета всей гидравлической схемы, но знание Hmax позволяет исключить заведомо неподходящие модели.
Что происходит, если фактический напор превышает максимальный
Превышение фактического напора над максимальным значением, указанным производителем, приводит к резкому снижению эффективности насоса. Гидравлическое сопротивление системы возрастает, рабочее колесо испытывает перегрузку, что вызывает кавитацию. Это разрушает лопасти, сокращает ресурс двигателя и увеличивает энергопотребление до 30%.
При постоянной работе в таких условиях подшипники и уплотнения изнашиваются в 2–3 раза быстрее. Электродвигатель перегревается, особенно при недостаточном охлаждении потоком воды. В закрытых системах повышенное давление приводит к разгерметизации соединений и аварийному отключению оборудования по сигналу защиты.
Чтобы избежать этих последствий, необходимо точно рассчитывать требуемый напор с учетом высоты подъема, длины трассы и всех локальных сопротивлений. Установка частотного преобразователя позволяет ограничить напор и стабилизировать параметры подачи. При выборе насоса важно закладывать 10–15% запаса, но не превышать допустимые пределы, указанные в техническом паспорте устройства.

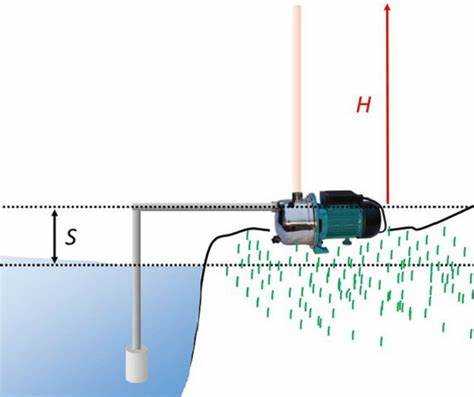

Влияние высоты подъема воды на выбор насоса
Высота подъема воды – ключевой параметр при подборе погружного насоса. Она определяет, на какое расстояние насос способен транспортировать воду по вертикали от точки всасывания до точки выхода. Превышение этого значения приводит к снижению производительности и перегрузке оборудования.
- Если глубина источника составляет 20 метров, а вода подается на поверхность и далее в дом на высоту 10 метров, суммарный напор должен быть не менее 30 метров плюс запас 10–15%.
- Для скважин глубиной 40 метров с подачей в емкость на уровне земли потребуется насос с напором не менее 45 метров.
- При использовании в системах капельного орошения на высоте 5–10 метров достаточно насоса с напором около 15–20 метров.
Недостаточный напор приведет к нестабильной подаче воды, снижению давления и ускоренному износу мотора. Избыточный напор может вызвать разрушение соединений трубопровода и перелив.
- Измерьте точную вертикальную высоту от зеркала воды до конечной точки подачи.
- Учитывайте потери напора на трение в шлангах и фитингах – в среднем 1–3 метра на каждые 10 метров трубопровода.
- Добавьте 10–15% к полученному значению для создания эксплуатационного запаса.
При выборе модели учитывайте не только максимальный напор, указанный в паспорте насоса, но и его рабочий диапазон. Насос должен обеспечивать требуемую высоту подъема без выхода на предельную нагрузку.
Как рассчитать напор с учетом глубины скважины и длины трубопровода
Следующий компонент – высота подъема воды от устья скважины до точки разбора. Если, например, дом расположен на возвышении и требуется поднять воду еще на 10 метров, суммарный вертикальный напор составит 40 + 10 = 50 метров.
Далее учитывается гидравлическое сопротивление трубопровода. Оно зависит от внутреннего диаметра труб, их общей длины и количества поворотов. Среднее сопротивление можно принять как 1–3 м на каждые 10 метров горизонтального участка. При длине трубопровода в 30 м и наличии 2 поворотов на 90°, добавьте около 10 м к расчету напора.
Не забудьте прибавить давление, необходимое на выходе. Для душа или бытовой техники требуется как минимум 1.5–2 атмосферы, что эквивалентно 15–20 м напора. В итоге, если скважина 40 м, подъем от устья 10 м, трубопровод 30 м, и нужно давление 2 атм – насос должен обеспечивать напор не менее 50 + 10 + 20 = 80 метров.
Выбирайте насос с запасом минимум 10–15% от расчетного значения, чтобы компенсировать возможные потери при старении оборудования и изменении параметров системы.
Связь между напором и производительностью насоса
Напор и производительность погружного насоса находятся в обратной зависимости. С увеличением высоты подъема воды (напора) уменьшается объем перекачиваемой жидкости в единицу времени. Например, при напоре 10 метров насос может подавать 2,5 м³/ч, а при 30 метрах – уже только 1,2 м³/ч.

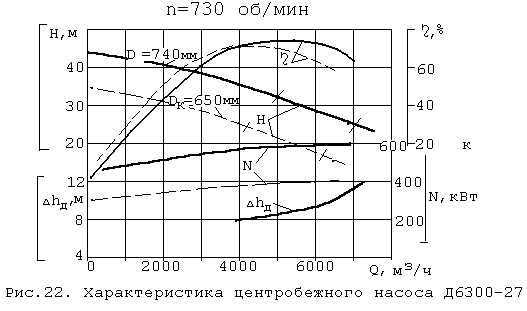

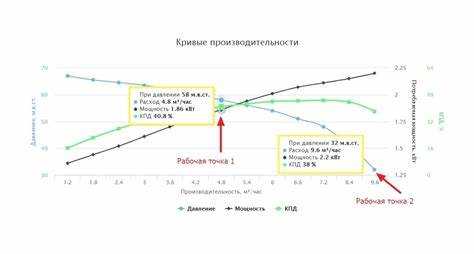

Эта характеристика отражается в рабочей кривой насоса, которую необходимо учитывать при подборе оборудования. Ориентироваться следует не на максимальный напор, а на рабочую точку, при которой достигается баланс между требуемым давлением и достаточной подачей воды.
Рекомендация: при проектировании системы учитывайте реальные потери давления в трубопроводе, фитингах и обратных клапанах. Для расчета напора сложите вертикальное расстояние подъема, потери на трение и требуемое давление в точке водоразбора. Производительность на этой высоте и будет ключевым параметром выбора насоса.
Игнорирование зависимости напора и производительности приводит к неправильной работе насоса: частым включениям, перегреву или недостаточному давлению в системе.
Роль обратного клапана в формировании общего напора системы
Обратный клапан предотвращает обратный ток жидкости при остановке насоса, сохраняя давление в системе. Его отсутствие приводит к снижению эффективного напора, поскольку вода самотёком возвращается в источник, вызывая дополнительную потерю давления.
При выборе обратного клапана важно учитывать его конструктивные характеристики: минимальное гидравлическое сопротивление и быстрое срабатывание. Высокое сопротивление клапана снижает суммарный напор на 0,1–0,3 бар, что критично для систем с ограниченным запасом давления.
Установка клапана непосредственно на выходе из погружного насоса минимизирует пульсации давления и предотвращает гидроудары. Рекомендуется использовать клапаны с пружинным механизмом, обеспечивающим закрытие при снижении потока менее 0,1 л/с, что обеспечивает стабильность давления в магистрали.
Регулярный технический осмотр и очистка обратного клапана снижают риск заклинивания, сохраняют оптимальный напор и предотвращают разрушение оборудования. Рекомендуется проверять состояние клапана не реже одного раза в год в зависимости от качества перекачиваемой жидкости.
Как выбрать насос по напору для многоэтажного дома
Для расчёта необходимого напора учитывают высоту здания, потери давления в трубопроводах и потребности системы водоснабжения. Высота здания умножается на 10 метров на этаж (средняя высота этажа около 3 м, давление нужно с запасом), то есть для 10-этажного дома требуется насос с напором не менее 100 м. К этому добавляют потери давления, которые зависят от длины и диаметра труб, количества фитингов и клапанов – обычно это 15–20% от высоты подъёма.
Пример: 12-этажный дом высотой около 36 м требует насос с максимальным напором около 43–45 м (36 м × 1,2–1,25). Этот запас компенсирует падение давления и обеспечивает стабильную подачу воды на верхние этажи.
При выборе насоса также важно учесть требуемую производительность. Для жилых зданий ориентируются на нормативные значения расхода – около 0,2–0,3 л/с на квартиру. При большом числе квартир суммируют общую производительность, выбирая насос, способный обеспечить необходимый расход при нужном напоре.
Рекомендуется выбирать насосы с плавным регулированием напора или комплектовать их частотным преобразователем. Это позволяет адаптировать работу системы к реальной нагрузке, снижая энергозатраты и износ оборудования.
Не стоит брать насос с запасом напора больше 20–30% сверх расчетного, чтобы избежать излишнего давления, способного повредить коммуникации и привести к перерасходу энергии.
Частые ошибки при выборе насоса по напору и как их избежать
Одна из распространённых ошибок – неправильный расчёт суммарного напора. Часто игнорируют все составляющие потерь: напор на всасывании, напор на подъем воды, потери на трение в трубах и фитингах. Для точного расчёта следует учитывать высоту подъёма плюс удвоенные потери на трение, которые могут составлять до 20–30% от рабочего напора.
Ошибка – выбор насоса с максимальным напором, существенно превышающим реальные требования. Это приводит к избыточному энергопотреблению и быстрому износу деталей. Оптимально подбирать насос с максимальным напором, который на 10–15% превышает необходимый для конкретной системы, учитывая возможные изменения условий эксплуатации.
Недооценка динамического изменения напора – частая проблема при работе с системами, где меняется расход воды. Насосы с фиксированным напором не подходят для систем с переменным расходом, поэтому рекомендуется выбирать насосы с регулируемой подачей или устанавливать частотные преобразователи для оптимизации работы.
Игнорирование технических характеристик, таких как температура жидкости и допустимый напор в рабочем режиме, может привести к аварийным ситуациям. Перед выбором насоса необходимо проверить, соответствует ли максимальный напор техническим условиям эксплуатации, особенно при работе с агрессивными или горячими жидкостями.
Не учитывают высоту всасывания – это влияет на доступный напор. Максимальный напор насоса указывается без учёта высоты всасывания, которая уменьшает эффективный напор на 0,1 бар на каждые 1 метр подъёма. Следует обязательно корректировать расчет, чтобы избежать неправильного подбора.
Вопрос-ответ:
Что означает максимальный напор погружного насоса и как он влияет на работу оборудования?
Максимальный напор — это наибольшее давление, которое насос способен создать для подачи жидкости на определённую высоту или расстояние. Этот показатель важен, потому что он определяет, насколько далеко и высоко насос сможет транспортировать воду или другую жидкость. Если напор недостаточен, насос не сможет обеспечить необходимый поток, что приведёт к снижению производительности системы.
Какие факторы влияют на максимальный напор погружного насоса?
Максимальный напор зависит от конструкции насоса, мощности двигателя, характеристик рабочего колеса и диаметра трубопровода. Также на этот параметр влияет высота установки насоса и свойства перекачиваемой жидкости, такие как плотность и вязкость. Чем лучше согласованы эти факторы, тем более эффективной будет работа насоса при максимальном напоре.
Почему важно учитывать максимальный напор при выборе погружного насоса для скважины?
Правильный выбор максимального напора предотвращает проблемы с подачей воды на нужную высоту или в удалённые точки. Если насос не способен создать необходимое давление, вода может не достигать потребителей или система будет работать с перебоями. Знание этого параметра помогает подобрать насос, соответствующий конкретным условиям эксплуатации, что продлевает срок службы оборудования и улучшает его работу.
Как измеряется максимальный напор и существуют ли стандарты для этого показателя?
Максимальный напор обычно измеряется в метрах водяного столба (м или м вод.ст.) и определяется в лабораторных условиях на испытательных стендах. Существуют отраслевые стандарты и технические регламенты, которые регламентируют методы определения и указывают допустимые отклонения для разных типов насосов. Это позволяет потребителям сравнивать параметры оборудования и выбирать подходящий вариант.
Какие последствия могут возникнуть, если рабочий напор насоса превышает его максимальный напор?
Если насос работает при напоре, превышающем максимально допустимый, это приводит к перегрузке двигателя, повышенному износу деталей и возможному выходу оборудования из строя. Кроме того, эффективность насоса снижается, что увеличивает энергозатраты и ухудшает подачу жидкости. Поэтому важно соблюдать рекомендации производителя и не превышать указанные характеристики.
Что означает максимальный напор погружного насоса и как его рассчитывают?
Максимальный напор погружного насоса — это величина, показывающая наибольшее давление или высоту, на которую насос способен поднять воду при определённых условиях работы. Этот параметр определяется техническими характеристиками устройства и рассчитывается исходя из мощности двигателя, конструкции рабочего колеса и гидравлических свойств жидкости. Он выражается в метрах столба жидкости и помогает подобрать насос под конкретные задачи, чтобы обеспечить нужный уровень подачи воды на требуемую высоту.
Как влияет максимальный напор насоса на его использование в разных сферах?
Максимальный напор определяет, насколько глубоко или высоко насос сможет перекачивать жидкость. Например, при водоснабжении из скважины этот показатель помогает понять, сможет ли насос подать воду на поверхность из заданной глубины. В строительстве или промышленности напор важен для подачи воды на верхние этажи зданий или в системы охлаждения. Если напор выбран неправильно — либо насос не обеспечит нужный поток, либо будет работать с перегрузкой, что уменьшит срок службы и повысит энергозатраты.
