Опрессовка – это обязательная процедура проверки герметичности трубопроводов и оборудования в котельных перед вводом системы в эксплуатацию или после ремонтных работ. Основная задача – выявление слабых мест, не выдерживающих расчетного давления. Без проведения испытаний невозможно гарантировать безопасность и надежную работу теплосети в отопительный сезон.
Давление, при котором проводится опрессовка, должно превышать рабочее минимум на 25–30%. Например, при расчетном давлении 6 атм испытания проводят при 7,5–8 атм. Время выдержки под давлением – не менее 10 минут. При этом недопустимо падение давления более чем на 0,2 атм, а визуальный осмотр не должен выявить утечек в соединениях.
Испытания проводят с использованием воды температурой не выше 45 °C. Горячая вода недопустима из-за расширения материалов, что может исказить результаты. Все воздушные пробки предварительно удаляются, так как наличие воздуха способно скрыть повреждения трубопровода. Насосы для нагнетания давления подбираются с учетом объема системы и требуемых характеристик давления.
Опрессовка выполняется перед каждым отопительным сезоном, а также после любых изменений в гидравлической схеме. Ее результаты фиксируются в акте испытаний, подписанном комиссией, включающей представителей эксплуатационной организации. Отсутствие акта при запуске системы является нарушением действующих норм технической эксплуатации тепловых энергоустановок.

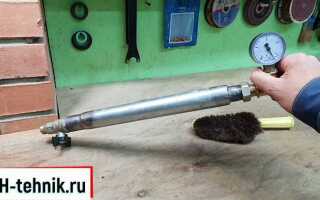

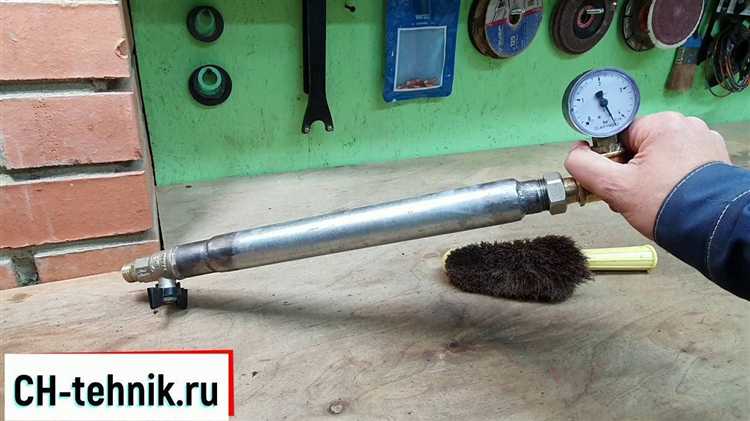

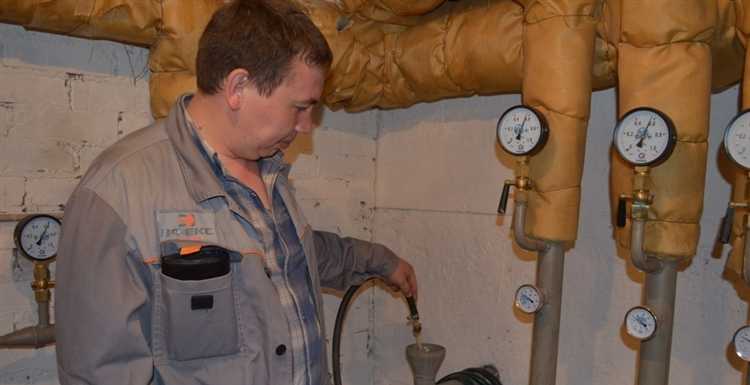

Когда проводить опрессовку: регламент и сезонные требования
Опрессовка котельных систем проводится строго в соответствии с нормативными документами: ПТЭ ТЭ, ПБ 10-574-03 и СП 73.13330.2016. Основное требование – выполнение испытаний не реже одного раза в год, до начала отопительного сезона.
Сроки опрессовки устанавливаются управляющими организациями и ресурсоснабжающими предприятиями, с учётом технического состояния оборудования и графика подготовки к зиме. В большинстве регионов России работы проводятся с мая по сентябрь. При этом в регионах с ранним похолоданием – до конца августа.
Опрессовке подлежат как магистральные тепловые сети, так и внутридомовые системы. В многоквартирных домах испытания должны быть завершены не позднее чем за 14 дней до подачи теплоносителя.
Для вновь смонтированных участков систем отопления испытания проводятся сразу после завершения монтажа, до ввода в эксплуатацию. Повторные проверки требуются после капитального ремонта, замены узлов или устранения аварий.
Температура наружного воздуха во время проведения работ не должна опускаться ниже +5 °C, чтобы избежать ложных показателей герметичности, связанных с температурным сжатием металла.
В системах с индивидуальными тепловыми пунктами проверка проводится отдельно по каждому контуру – отопление, ГВС и вентиляция, с учётом их особенностей. Нормативное давление для опрессовки устанавливается в 1,25 от рабочего, но не менее 1,6 МПа для магистральных сетей и 1,0 МПа для внутридомовых систем.
Несоблюдение сроков и условий проведения опрессовки – нарушение требований промышленной безопасности, влекущее административную ответственность и угрозу отказа оборудования в пиковые периоды нагрузки.
Подготовка котельной установки к опрессовке: пошаговые действия
1. Отключение оборудования
Остановить котлы, циркуляционные и подпиточные насосы. Перекрыть задвижки на подающем и обратном трубопроводах, чтобы изолировать участок, подлежащий проверке. Убедиться в отсутствии обратного тока теплоносителя.
2. Сброс давления
Полностью стравить рабочее давление из системы через воздухоотводчики, спускные вентили и дренажи. Проверить, чтобы все участки были свободны от избыточного давления.
3. Демонтаж манометров и автоматики
Снять манометры, термодатчики, регуляторы и датчики давления, не рассчитанные на повышенные нагрузки. Установить заглушки на демонтажные участки.
4. Установка испытательной арматуры
Врезать временный опрессовочный штуцер с вентилем. Установить контрольный манометр с классом точности не ниже 1,5 и пределом измерения, превышающим расчетное давление минимум на 30%.
5. Заполнение системы водой
Заполнить систему водой температурой не выше 40 °C через нижние участки трубопровода. Удалить воздух через верхние продувочные краны до момента стабильного выхода воды без пузырьков.
6. Проверка герметичности перед подъемом давления
Перед подачей давления убедиться в отсутствии течей на фланцах, сварных швах и запорной арматуре. Любые утечки устранить до начала опрессовки.
7. Исправность креплений и опор
Проверить все опорные и направляющие элементы трубопроводов. Ослабленные или поврежденные крепления усилить или заменить. Давление может вызвать смещение при наличии дефектов крепления.
8. Готовность персонала и оборудования
Опрессовочный насос, манометры, вентили должны быть проверены и опломбированы. Ответственные за проведение работ – назначены приказом и проинструктированы. Доступ к месту проведения испытаний ограничен, размещены предупреждающие знаки.

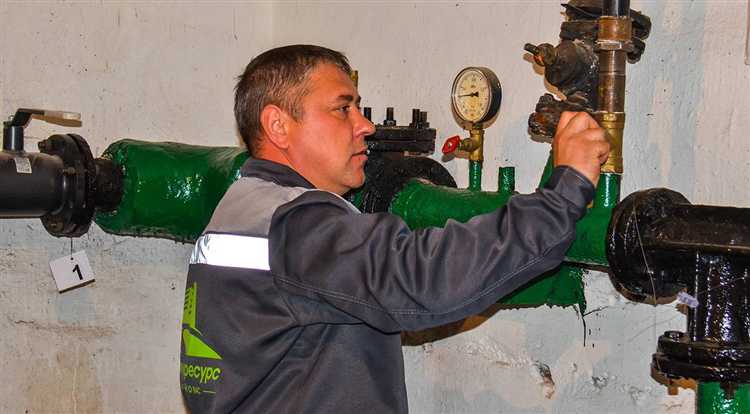

Выбор давления при гидравлических испытаниях: нормативы и расчёты
Гидравлические испытания в котельных системах проводятся с применением избыточного давления, превышающего рабочее, для выявления дефектов. Выбор давления регламентируется СП 73.13330.2016 и зависит от типа оборудования, материалов и условий эксплуатации.
- Для трубопроводов, работающих под давлением до 1,6 МПа, испытательное давление должно быть не менее 1,5 рабочего, но не ниже 0,9 МПа.
- Если расчетное давление системы превышает 1,6 МПа, применяют коэффициент 1,25 от расчетного, при этом проверяется прочность и герметичность по отдельным этапам.
- Для котлов с паспортным давлением до 0,07 МПа испытания проводят при 0,1 МПа, если производитель не указал иное.
- Испытательное давление для секций водяного отопления – 1,5 от рабочего, но не менее 0,6 МПа.
Перед испытанием необходимо уточнить максимальное допустимое давление для слабых элементов (арматура, компенсаторы). Если расчетное значение превышает допустимые пределы хотя бы одного элемента, давление снижается до безопасного уровня с обязательной фиксацией отклонений в акте испытаний.
Испытание выполняется с учетом температурного режима: вода должна быть не холоднее +5 °C и не горячее +40 °C, чтобы избежать ложных результатов из-за температурных деформаций.
- Определить рабочее давление системы (из проектной документации).
- Рассчитать испытательное: для большинства объектов – 1,5 × рабочее.
- Сравнить с паспортными значениями компонентов.
- Выбрать наименьшее из допустимых значений, обеспечивающее проверку без повреждений.
После достижения заданного давления выдержка – не менее 10 минут. Падение давления не допускается. Утечки, запотевание, капли – признак неудовлетворительного результата.

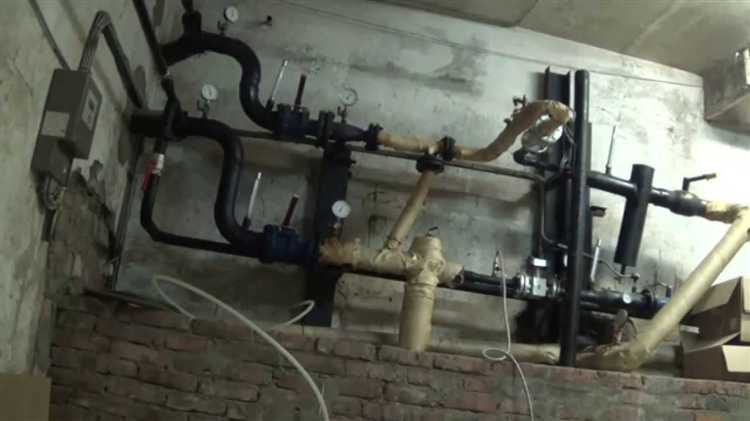

Как фиксировать результаты опрессовки: формы актов и протоколы
Результаты опрессовки в котельных системах фиксируются в обязательном порядке. Основные документы – акт гидравлических испытаний и протокол испытаний. Каждый из них оформляется по установленным шаблонам, утверждённым эксплуатационными и надзорными органами.
Акт гидравлических испытаний составляется после завершения опрессовки и подписывается представителями подрядной организации, эксплуатирующей службы и, при необходимости, заказчиком. В акте указываются:
- дата проведения испытаний,
- участок системы, подвергшийся испытанию,
- испытательное давление (в МПа или кгс/см²),
- время выдержки под давлением,
- значения давления в начале и в конце,
- результат визуального осмотра (наличие протечек, деформаций и др.),
- заключение о герметичности и прочности,
- ФИО, должности и подписи всех участников испытаний.
Протокол испытаний может прилагаться к акту или оформляться отдельно. Он фиксирует ход испытаний с хронометражем:
- время начала и окончания заполнения системы,
- время набора рабочего и испытательного давления,
- временные точки снятия контрольных показаний,
- поведение манометра,
- температура теплоносителя при проведении испытаний.
Оба документа оформляются в двух экземплярах: один остаётся у исполнителя, второй – у заказчика. При необходимости копии направляются в органы технического надзора. Архивное хранение – не менее 5 лет.

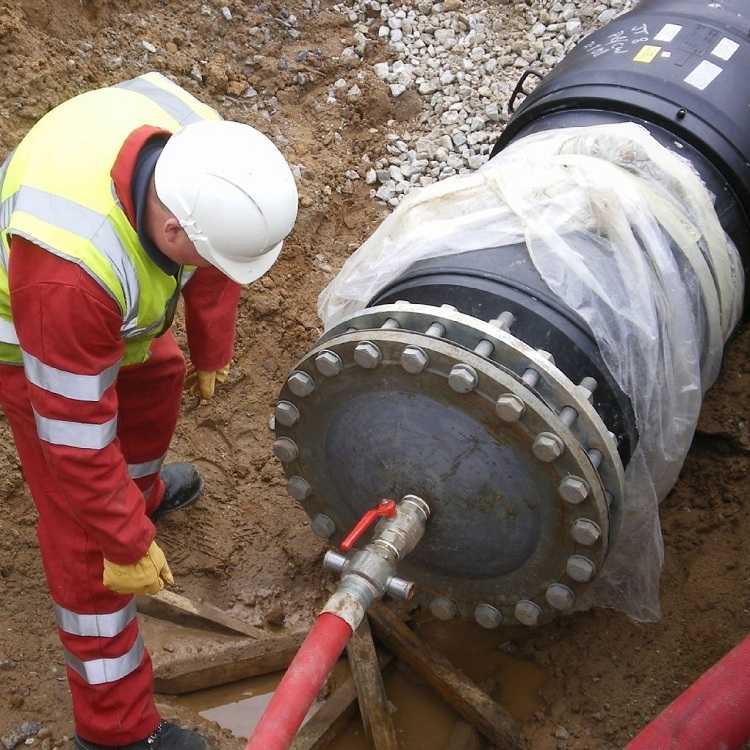

Типовые неисправности, выявляемые при опрессовке, и способы их устранения
Распространённой проблемой становятся протечки в фланцевых соединениях, вызванные износом прокладок или слабым моментом затяжки болтов. Для устранения необходимо заменить прокладки на новые из термостойкого материала и произвести равномерную затяжку с контролем крутящего момента.
Часто фиксируются дефекты запорной арматуры – неплотное прилегание затворов, приводящее к снижению давления в контуре. Устранение заключается в разборке арматуры, зачистке рабочих поверхностей и замене уплотнительных элементов. При наличии износа шпинделя – полная замена узла.
Выход из строя компенсаторов обнаруживается по утечкам в складках гофры. Причина – усталостные повреждения после многократных циклов нагрева-охлаждения. Решение – замена компенсатора с учётом реального температурного режима и амплитуды осевых перемещений.
В старых системах выявляются микротрещины в чугунных секциях радиаторов. Такие дефекты не подлежат ремонту: необходима замена элемента, так как пайка или герметики обеспечивают кратковременный эффект и не выдерживают давления при следующих испытаниях.
Также фиксируются утечки через сальниковые уплотнения насосного оборудования. При диагностике выявляется разрушение набивки или деформация штока. Устранение включает полную замену сальников и проверку соосности вала насоса.
Ответственность за нарушения при проведении опрессовки: проверяющие органы и штрафы
Опрессовка систем теплоснабжения подлежит контролю со стороны Ростехнадзора и региональных инспекций Госжилнадзора. Основные нарушения, фиксируемые при проверках: несоблюдение нормативных требований по давлению и времени выдержки, использование неисправного оборудования, отсутствие протоколов испытаний.
Ростехнадзор вправе назначать внеплановые проверки и при выявлении нарушений применять административные меры. Согласно статье 9.1 КоАП РФ, штрафы для юридических лиц за несоблюдение правил технической эксплуатации систем теплоснабжения достигают 50 000 рублей. Руководители и ответственные лица могут получить штрафы до 10 000 рублей или быть подвергнуты приостановке деятельности.
Госжилнадзор контролирует качество опрессовки в жилом фонде. За отсутствие актов опрессовки или нарушение технологий предусмотрены штрафы до 30 000 рублей для организаций и до 5 000 рублей для должностных лиц. При повторных нарушениях сумма штрафов возрастает вдвое.
Обязательное условие – наличие технической документации и протоколов испытаний, подтверждающих соответствие параметров требованиям СП 41-104-2000 и СНиП 41-01-2003. Отсутствие или фальсификация данных рассматривается как нарушение, ведущее к административной ответственности и возможному приостановлению эксплуатации системы.
Рекомендуется проводить опрессовку с привлечением аккредитованных организаций и фиксировать все этапы испытаний в журналах. Соблюдение нормативов снижает риск штрафов и гарантирует безопасность эксплуатации тепловых сетей.
Вопрос-ответ:
Зачем нужна опрессовка в системах теплоснабжения котельных?
Опрессовка проводится для проверки герметичности и прочности трубопроводов и оборудования перед запуском системы в эксплуатацию. Этот процесс помогает выявить повреждения или слабые места, которые могут привести к утечкам или авариям во время работы котельной.
Какие методы применяются для проведения опрессовки в котельных системах?
Основные способы включают гидравлическую и пневматическую опрессовку. Гидравлическая проводится с использованием воды под давлением, что позволяет выявить протечки и проверить механическую прочность. Пневматическая же использует сжатый воздух или другой газ, но применяется реже из-за повышенных требований к безопасности.
Какие параметры давления выбирают для опрессовки и почему?
Давление при опрессовке обычно превышает рабочее на 25-50%, чтобы гарантировать надежность системы при реальных условиях эксплуатации. Точные значения зависят от типа труб, материала и технических требований проекта, а также от нормативов, регулирующих теплоснабжение.
Как часто необходимо проводить опрессовку в уже работающих котельных системах?
Регулярность опрессовки зависит от требований эксплуатации и состояния системы. Обычно процедуру выполняют после ремонта, при вводе в эксплуатацию новых участков трубопроводов или при плановых проверках, чтобы убедиться в отсутствии скрытых дефектов и сохранить надежность теплообеспечения.
