Тепловое реле в холодильнике – это ключевой элемент системы защиты компрессора от перегрузок по току и перегрева. Оно реагирует на превышение допустимой температуры обмоток электродвигателя, размыкая электрическую цепь и предотвращая дальнейшее повреждение компрессора. Основу работы реле составляет биметаллическая пластина, деформирующаяся при нагреве и размыкающая контакты.
Наиболее часто тепловое реле срабатывает при блокировке пускового механизма, загрязнённом конденсаторе или при падении напряжения в электросети. Игнорирование этих факторов может привести к выходу из строя компрессора, что потребует дорогостоящего ремонта. Установка исправного и правильно подобранного теплового реле снижает риск аварийной остановки холодильника и продлевает срок службы техники.
При диагностике неисправностей важно проверять работоспособность реле мультиметром: в исправном состоянии оно должно размыкать цепь при нагреве и восстанавливать контакт после остывания. Подбор реле по току пуска компрессора и номинальному напряжению обязателен – использование неподходящего устройства может привести к ложным срабатываниям или отсутствию защиты.
Рекомендуется регулярно очищать конденсатор от пыли и обеспечивать свободную циркуляцию воздуха вокруг компрессора. Эти простые действия позволяют избежать перегрева и минимизируют частоту срабатывания реле, обеспечивая стабильную и эффективную работу холодильника.
Как работает тепловое реле в системе запуска компрессора
Тепловое реле в холодильнике служит защитным элементом, предотвращающим повреждение компрессора при перегреве или перегрузке. Оно встроено в цепь запуска электродвигателя и реагирует на превышение допустимого тока в обмотках.

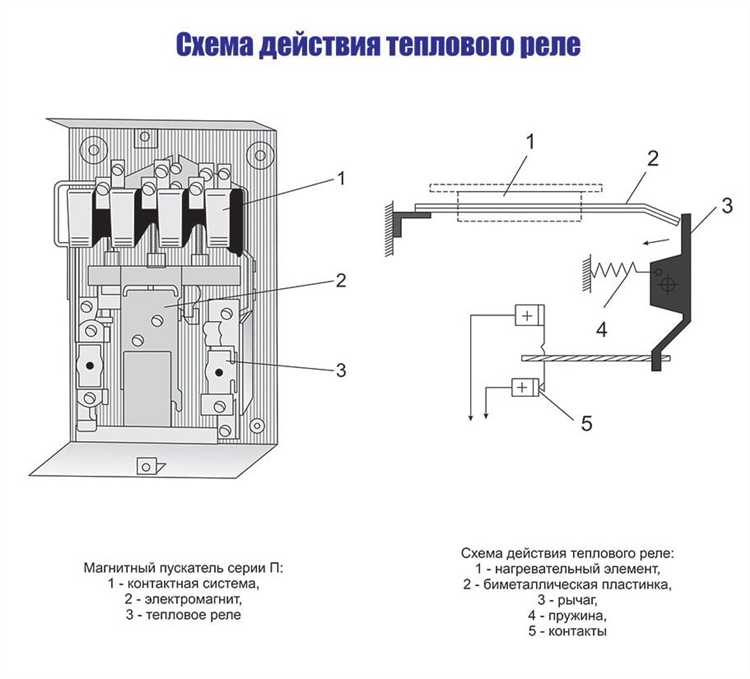

Во время включения компрессора через пусковую обмотку проходит повышенный ток. Если ротор не набирает нужную скорость или происходит блокировка, ток не снижается, и тепловой элемент реле начинает нагреваться. При достижении критической температуры биметаллическая пластина изгибается и размыкает цепь, останавливая компрессор.
Реле настроено на конкретный ток срабатывания, соответствующий параметрам двигателя. В случае нормальной работы пластина остывает и восстанавливает контакт автоматически, но частые срабатывания указывают на неисправности: залипание контакторов, повышенное сопротивление или износ обмоток.
Для точной диагностики следует измерить рабочий ток компрессора и сравнить его с паспортными данными. Если наблюдается частое отключение теплового реле, необходимо проверить состояние пускового устройства, реле времени и самого компрессора на предмет межвиткового замыкания или перегрузки по механике.
Правильная работа теплового реле – ключевой фактор долговечности компрессора. Использование неродных или неподходящих реле приводит к неправильному току срабатывания и преждевременному выходу из строя агрегата.
Признаки неисправности теплового реле в бытовом холодильнике
Тепловое реле защищает компрессор от перегрева. Его выход из строя отражается на работе холодильника сразу. Ниже перечислены конкретные признаки, указывающие на неисправность устройства:
- Компрессор не запускается при включении холодильника. При этом слышен щелчок или гудение, но мотор не начинает работу.
- Компрессор запускается на несколько секунд и сразу отключается. Цикл повторяется, сопровождается нагревом корпуса реле.
- Наличие характерного запаха гари в районе компрессора – признак оплавления контактов реле из-за внутреннего замыкания.
- Чрезмерный нагрев компрессора при отсутствии охлаждения. Реле не выполняет свою функцию защиты от перегрева.
- Визуальные дефекты реле: трещины, потемнение корпуса, выгоревшие участки, плавление пластика.
Если наблюдаются подобные симптомы, рекомендуется отключить прибор от сети и проверить реле мультиметром на наличие разрыва цепи или замыкания. При отсутствии опыта лучше доверить замену квалифицированному специалисту.
Влияние теплового реле на защиту мотора от перегрева

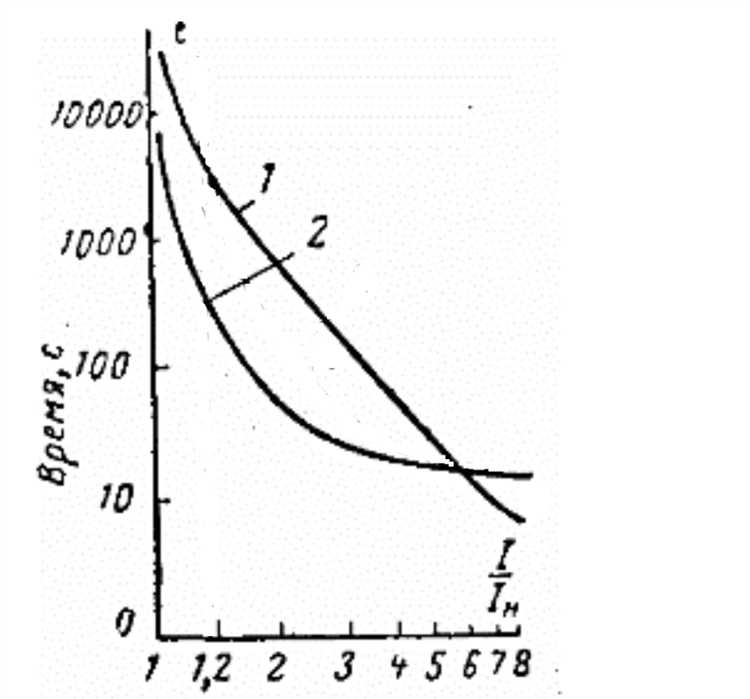

Тепловое реле в холодильнике выполняет критически важную функцию – защищает компрессорный мотор от перегрева, возникающего при превышении допустимого тока. Его работа основана на принципе тепловой инерции: при увеличении тока нагревается биметаллическая пластина, которая при достижении определённой температуры размыкает цепь питания мотора.
Наиболее частая причина перегрева – заклинивание компрессора или длительная работа при недостаточном напряжении. В таких условиях потребление тока возрастает, и без теплового реле обмотки мотора быстро выйдут из строя. Применение реле позволяет избежать критических температур, ограничивая время непрерывной работы при нарушениях в сети.
Современные модели холодильников используют тепловые реле с точно подобранной уставкой, соответствующей номинальной нагрузке компрессора. Наличие функции автоматического возврата после остывания исключает необходимость вмешательства пользователя, сокращая время простоя оборудования.
Для надёжной работы реле рекомендуется соблюдать следующие условия:
- Регулярно очищать зону крепления реле от пыли и влаги.
- Контролировать напряжение в сети (допустимые отклонения – не более ±10%).
- Использовать только оригинальные или рекомендованные производителем реле.
При выходе из строя реле (часто проявляется в виде постоянного отключения мотора) необходимо немедленно заменить его, иначе компрессор подвергнется термическому повреждению.
Разновидности тепловых реле, применяемые в холодильной технике
Тепловые реле в холодильниках выполняют критически важную функцию – защищают компрессор от перегрева и перегрузки. Конкретный тип реле подбирается с учётом типа компрессора, мощности оборудования и условий эксплуатации.

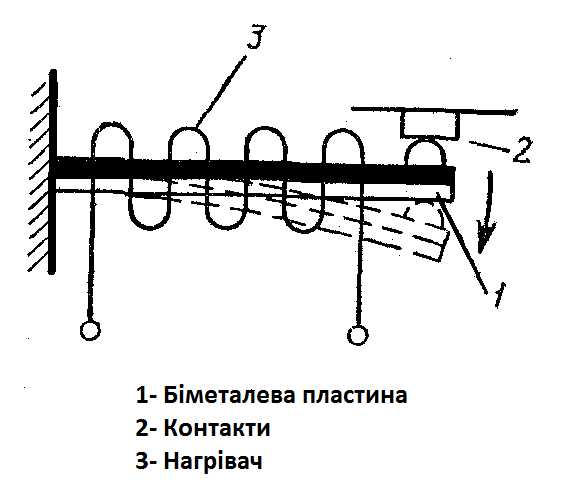

- Биметаллические реле – наиболее распространённые. Основой служит пластина из двух металлов с разной температурой расширения. При превышении допустимого тока она изгибается и размыкает цепь питания компрессора. Используются в бытовых холодильниках малой и средней мощности. Рекомендуется выбирать модели с чувствительностью, соответствующей пусковому току компрессора.
- Пускозащитные реле с тепловым элементом PTC – комбинированные устройства, объединяющие функцию пуска и защиты. При нормальной температуре PTC-резистор имеет низкое сопротивление, что позволяет запустить компрессор. При нагреве сопротивление резко возрастает, отключая цепь. Подходят для современных компрессоров, где важно сократить число отдельных компонентов.

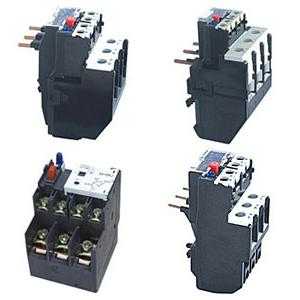

- Тепловые реле с внешним термозащитным модулем – применяются в промышленных холодильных установках и агрегатах высокой мощности. В таких системах датчик температуры монтируется непосредственно на обмотке двигателя, а модуль реле размещается в щитке управления. Это обеспечивает точный контроль нагрева и позволяет подключать системы сигнализации или автоматического отключения.
- Многофункциональные реле с цифровым управлением – включают микропроцессорный блок, который анализирует токовую нагрузку, частоту пусков и температуру. Устанавливаются в коммерческих холодильных установках с переменной нагрузкой. Поддерживают настройку параметров защиты и передачу данных на пульт оператора.

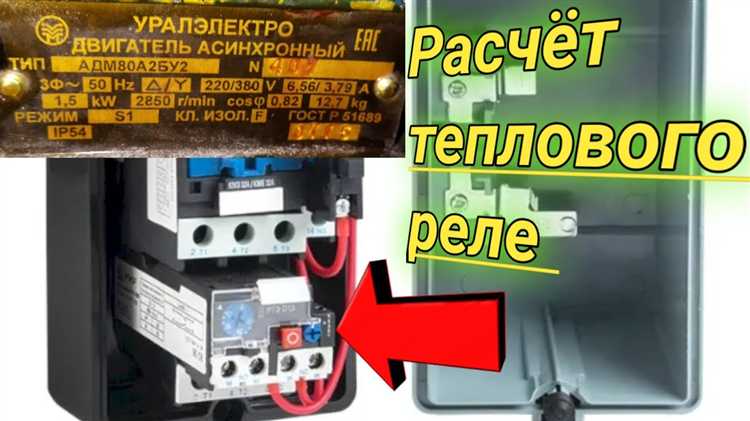

Выбор реле должен основываться на номинале рабочего тока компрессора, условиях пуска и наличии систем автоматизации. Нельзя заменять один тип реле другим без учёта технической совместимости.

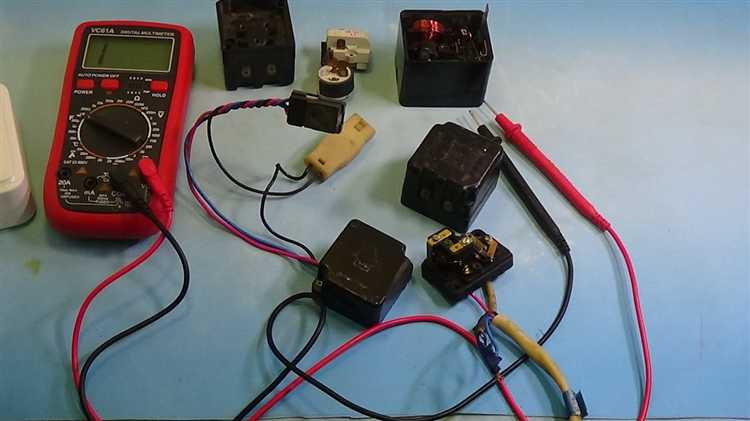

Алгоритм проверки теплового реле мультиметром в домашних условиях
Шаг 1: Отключите холодильник от сети. Обесточивание обязательно, так как реле находится под напряжением и подключено к компрессору.

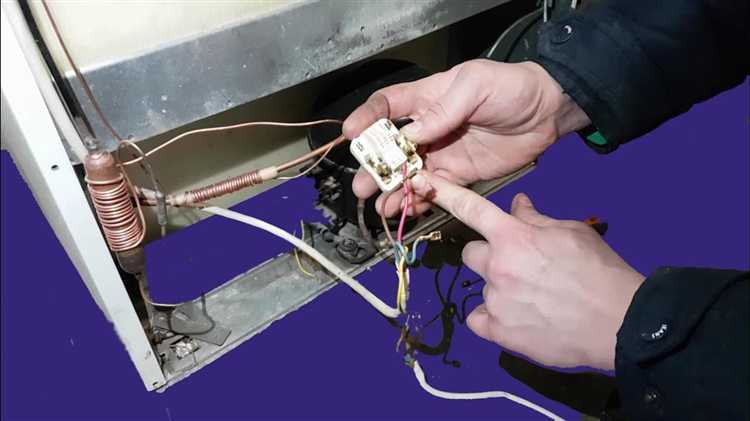

Шаг 2: Найдите тепловое реле. Оно располагается на корпусе компрессора и имеет пластиковый кожух с контактами. Снимите кожух, аккуратно отсоединив его руками.
Шаг 3: Переведите мультиметр в режим прозвонки или измерения сопротивления (до 200 Ом). Убедитесь в исправности щупов, замкнув их между собой – прибор должен издать звуковой сигнал или показать «0».
Шаг 4: Подключите щупы к контактам реле. Исправное реле при комнатной температуре должно иметь малое сопротивление (до 10 Ом). Если сопротивление стремится к бесконечности, реле неисправно – контакт разомкнут.
Шаг 5: Проверьте реакцию на нагрев. Нагрейте реле феном на расстоянии 5–10 см в течение 20–30 секунд и снова измерьте сопротивление. Рабочее реле должно разомкнуть цепь – сопротивление станет высоким или бесконечным.
Шаг 6: Дайте реле остыть и повторите измерение. После охлаждения сопротивление должно вернуться к прежнему низкому значению. Если этого не происходит, реле необходимо заменить.
Важно: Никогда не проверяйте реле при включённом питании. Это может привести к поражению электрическим током и повреждению оборудования.
Порядок замены неисправного теплового реле на новое
Отсоедините провода, фиксирующие тепловое реле, запомнив или зафиксировав порядок подключения. Аккуратно снимите реле, избегая повреждения контактов и крепежных элементов.
Проверьте параметры нового теплового реле: напряжение и ток должны совпадать с техническими характеристиками оригинального устройства. Установите реле на штатное место, обеспечив плотное прилегание к корпусу компрессора.
Подсоедините провода в прежнем порядке, убедившись в надежности контактов. После монтажа проверьте работу компрессора в режиме холода. При необходимости воспользуйтесь мультиметром для контроля электрических параметров и отсутствия коротких замыканий.
Закройте крышку компрессорного отсека, включите холодильник в сеть и наблюдайте за стабильной работой системы в течение первых минут эксплуатации.
Чем отличается тепловое реле от пускозащитного реле
Тепловое реле предназначено для защиты электродвигателя компрессора холодильника от перегрузок и перегрева. Оно реагирует на повышение температуры обмоток двигателя, вызванное избыточным током, и размыкает цепь питания при достижении критического значения. Температурный порог срабатывания обычно настраивается с учётом максимальной рабочей температуры двигателя.
Пускозащитное реле выполняет иную функцию – оно ограничивает ток при запуске компрессора, предотвращая перегрузку электрической сети и возможные повреждения из-за чрезмерного пускового тока. Такое реле быстро отключает обмотку пускового конденсатора после достижения нормального режима работы мотора.
Ключевое отличие в механизме работы: тепловое реле реагирует на тепловую нагрузку двигателя с задержкой, связанной с нагревом, а пускозащитное – на токовую нагрузку в момент запуска, срабатывая мгновенно или с минимальной задержкой.
Для надежной работы холодильного оборудования оба реле используются совместно. Тепловое реле защищает от длительных перегрузок, а пускозащитное – от коротких, но интенсивных пусковых токов. Замена одного реле другим без учета их функционального назначения снижает эффективность защиты и увеличивает риск выхода из строя компрессора.
Почему тепловое реле может отключать компрессор при нормальной нагрузке
Тепловое реле отключает компрессор при превышении критического температурного порога, который определяется не только нагрузкой, но и другими факторами. Даже при нормальной нагрузке отключение происходит из-за локального перегрева обмоток двигателя, вызванного ухудшением теплоотвода или изменением параметров питания.
Основные причины:
1. Плохой контакт в электропроводке. Высокое сопротивление на клеммах или соединениях вызывает локальный нагрев, активирующий тепловое реле.
2. Нарушение вентиляции компрессора. Забитый пылью или мусором корпус препятствует отведению тепла, что повышает температуру двигателя без изменения нагрузки.
3. Перепады напряжения сети. При кратковременном снижении или повышении напряжения ток в обмотках увеличивается, вызывая нагрев и срабатывание реле.
4. Износ изоляции обмоток. Повышенное внутреннее сопротивление приводит к неравномерному нагреву, активирующему защиту.
5. Ошибки настройки теплового реле. Неправильно подобранный ток срабатывания или задержка срабатывания могут приводить к ложным отключениям при стандартных условиях эксплуатации.
Рекомендации:
Регулярно проверять состояние клемм и соединений, обеспечивать чистоту вентиляционных отверстий, контролировать стабильность сетевого напряжения и своевременно обслуживать компрессор, включая проверку изоляции обмоток и корректировку параметров теплового реле в соответствии с техническими требованиями производителя.
Вопрос-ответ:
Для чего в холодильнике нужно тепловое реле?
Тепловое реле служит для защиты электродвигателя компрессора холодильника от перегрузок и перегрева. Оно автоматически отключает питание, если двигатель потребляет слишком большой ток или нагревается, что предотвращает его поломку и продлевает срок службы техники.
Какие функции выполняет тепловое реле в системе холодильника?
Основная функция теплового реле — контролировать рабочий ток компрессора и реагировать на его превышение. Кроме того, оно следит за температурой двигателя и предотвращает перегрев, отключая цепь питания при возникновении опасных условий. Это позволяет избежать повреждения компрессора и уменьшает риск возгорания.
Как работает тепловое реле при запуске холодильника?
При запуске холодильника компрессор начинает работать и ток в цепи повышается. Тепловое реле отслеживает этот ток и не допускает его длительного превышения допустимого значения. Если двигатель начинает перегреваться из-за чрезмерной нагрузки или замедленного запуска, реле размыкает цепь, предотвращая повреждение мотора.
Какие признаки могут свидетельствовать о неисправности теплового реле в холодильнике?
Если холодильник часто не запускается, слышны щелчки или компрессор быстро отключается, это может указывать на сбой теплового реле. Также заметное повышение температуры компрессора или запах гари могут говорить о том, что реле не выполняет защитную функцию должным образом и требует проверки или замены.
Можно ли заменить тепловое реле самостоятельно, и на что обратить внимание при замене?
Замена теплового реле возможна самостоятельно при наличии базовых навыков работы с электроприборами. Важно подобрать реле с параметрами, соответствующими характеристикам компрессора — по току и напряжению. Следует соблюдать правила электробезопасности, отключать холодильник от сети и правильно подключать контакты, чтобы не повредить устройство.
Какова основная задача теплового реле в системе холодильника?
Тепловое реле предназначено для защиты компрессора от перегрузок и перегрева. Оно следит за силой тока и температурой, при превышении допустимых значений автоматически отключает питание, предотвращая повреждения и продлевая срок службы оборудования.
Какие функции выполняет тепловое реле и как оно влияет на работу холодильника?
Тепловое реле выполняет несколько функций. Главная из них — контроль и защита электродвигателя компрессора от перегрева и коротких замыканий. При чрезмерной нагрузке реле разрывает электрическую цепь, что помогает избежать поломки двигателя. Благодаря этому холодильник работает надежно, а риск выхода из строя компрессора снижается. Кроме того, тепловое реле помогает предотвратить повышенный расход электроэнергии и повышает безопасность эксплуатации техники.
