Точный шлем Тони Старка из киновселенной Marvel можно воссоздать в домашних условиях с помощью 3D-печати, пластика, светодиодов и минимального набора инструментов. Главное – определить масштаб, найти или создать качественную 3D-модель и продумать систему крепления и подсветки глаз.
Для работы потребуется 3D-принтер с рабочей областью не менее 200×200×200 мм. Пластик – PLA или ABS, в зависимости от опыта и возможностей постобработки. Толщина стенки детали – от 1,5 до 3 мм. Это обеспечит достаточную прочность конструкции без избыточного веса.
Если 3D-печать недоступна, основу можно собрать из ПВХ-листа толщиной 2 мм или EVA-коврика плотностью 80-100 кг/м³. Материал легко режется, формуется феном и склеивается клеевым пистолетом. Для разметки удобно использовать распечатанные чертежи в натуральную величину, которые фиксируются на листах скотчем и обводятся маркером.
Подсветку глаз лучше реализовать на светодиодных матрицах или готовых модулях с питанием от батарейного отсека 3,7-5 В. Для равномерного рассеивания света между светодиодами и линзами устанавливается полупрозрачный пластик толщиной 1 мм или матовая пленка.
Окраска выполняется аэрозольной краской для пластика с промежуточной шлифовкой зерном 400 и 800. Для металлического эффекта используются грунт-спрей, основное покрытие и защитный лак. Особое внимание стоит уделить стыкам и подвижным элементам, чтобы они не заклинивали после окрашивания.
Выбор материалов для корпуса шлема: пластик, бумажный каркас или 3D-печать
Пластик – один из самых надёжных вариантов для создания корпуса. Чаще всего используют листовой ABS толщиной 2–3 мм или термопластик Worbla. ABS легко режется, шлифуется и клеится цианокрилатным клеем. Worbla размягчается при температуре 90–100°C и принимает любую форму, после остывания остаётся прочным. Для соединения элементов подходит эпоксидная смола или горячий клей.
Бумажный каркас подходит для бюджетного варианта и подготовки к созданию формы для заливки. Используют плотную бумагу или картон с плотностью не ниже 200 г/м². Чертёж распечатывается на принтере, детали вырезаются и собираются на ПВА или суперклей. Поверхность укрепляют несколькими слоями эпоксидной смолы с последующим нанесением автомобильной шпаклёвки для выравнивания. Такой корпус после обработки можно красить или использовать как мастер-модель для отливки из пластика.
3D-печать позволяет получить точные и симметричные детали с минимальной доработкой. Наиболее популярные материалы – PLA и PETG. PLA печатается при 190–220°C, легко шлифуется и окрашивается, но чувствителен к нагреву. PETG прочнее, устойчив к температурам до 70°C, менее хрупкий. Рекомендуемая толщина стенки корпуса – от 3 мм для прочности. После печати детали обрабатывают наждачной бумагой зернистостью 120–400, затем грунтуют и красят.
Выбор материала зависит от доступного инструмента, бюджета и желаемого уровня детализации. Пластик и 3D-печать дают прочный результат, бумажный каркас удобен для тестовых сборок или создания мастер-моделей.
Создание чертежей и шаблонов для сборки деталей
Для точной сборки шлема Железного человека потребуется комплект чертежей, разбитых на отдельные элементы. Оптимальный способ – использовать программы для развёртки 3D-моделей, например, Pepakura Designer. Она позволяет преобразовать объёмную модель в плоские развёртки с размеченными линиями сгиба и соединения.
Перед началом работы важно выбрать модель шлема в формате PDO. Такие файлы легко найти в открытых коллекциях фанатских разработок. После загрузки файла следует настроить масштаб, подогнав размеры под обхват головы. В Pepakura это делается через пункт меню 2D Menu → Change Scale, где можно ввести точное значение.
Развёртки необходимо распечатать на плотной бумаге (от 160 г/м²). Это упростит обводку и работу с шаблонами. Использовать обычную офисную бумагу нежелательно – она легко деформируется. Каждый элемент подписывается и нумеруется, чтобы избежать путаницы при сборке.
Если модель создаётся с нуля, можно использовать Blender или Fusion 360 для построения 3D-объекта, затем экспортировать его в формат, поддерживаемый Pepakura. Особое внимание уделяется геометрии лицевой части, так как именно она задаёт общую посадку шлема.
При распечатке шаблонов желательно оставить припуски по краям каждой детали – около 5 мм для последующего склеивания. Линии реза, сгиба и стыков отмечаются разными типами линий: сплошная для реза, пунктирная для сгиба внутрь, штрихпунктирная для сгиба наружу.
Готовые шаблоны накладываются на материал (например, EVA-фоам 5–10 мм), обводятся маркером с тонким стержнем. Для точности рекомендуется крепить бумажные элементы малярным скотчем, чтобы избежать их смещения во время обводки.
На этапе подготовки чертежей важно проверить стыковку элементов, особенно в области подбородка, глазниц и затылка. Любые несовпадения на этом этапе проще скорректировать в цифровом виде, чем переделывать вырезанные детали.
Сборка корпуса шлема и фиксация элементов
После вырезания всех деталей корпуса по выкройкам начинается процесс их соединения. Для точного позиционирования элементов рекомендуется использовать малярный скотч. Это позволит временно зафиксировать части и проверить стыковку без риска повреждения материала.
Основной метод соединения – контактный клей типа Cosmofen или горячий термопистолет. Контактный клей обеспечивает более прочное и аккуратное соединение, но требует выдержки по времени. Наносится тонким слоем на обе поверхности, после чего детали прижимаются друг к другу спустя 5–7 минут. Горячий клей удобен для фиксации небольших участков и усиления внутренних швов.
Фиксацию лицевой маски лучше выполнять на шарнирных креплениях. Для этого подойдут мини-петли из металла или пластика, закреплённые винтами М2. Это обеспечит подвижность маски и её надёжную фиксацию в закрытом положении. Установку магнитных фиксаторов на корпус и маску рекомендуется выполнять после примерки, чтобы избежать смещения при закрытии.
Внутренние элементы корпуса усиливаются полосами ЭВА толщиной 5 мм. Это придаст жёсткость конструкции и защитит швы от деформации. Для сложных изгибов предварительно прогревайте детали строительным феном при температуре 200–250 °C до появления пластичности. Фиксацию изгибов удерживайте до полного остывания материала.
После склейки основных частей шлема необходимо зачистить все стыки наждачной бумагой зернистостью P120, чтобы убрать излишки клея и неровности. Особое внимание уделяйте зонам стыка лба, подбородка и боковых секций – эти участки наиболее заметны после окраски.
Обработка поверхности: шпатлевка, шлифовка и подготовка к покраске
После сборки шлема из пластика или смолы на поверхности остаются стыки, следы клея и мелкие дефекты. Их необходимо устранить перед покраской, чтобы добиться ровного покрытия без видимых изъянов.
Для начала потребуется шпатлевка. Лучше использовать двухкомпонентную автомобильную, так как она быстро сохнет и хорошо сцепляется с пластиковыми и композитными материалами.
- Очистить поверхность от пыли и обезжирить уайт-спиритом или изопропиловым спиртом.
- Нанести шпатлевку тонким слоем резиновым или пластиковым шпателем. Заполнить все стыки, царапины и поры.
- Дать высохнуть. Время отверждения зависит от состава, обычно 15–30 минут.
После высыхания начинается шлифовка. Этапы:
- Начать с абразивной бумаги зернистостью P120–P180 для снятия излишков и выравнивания крупных участков.
- Перейти на P240–P320, сглаживая поверхность и убирая следы грубой шлифовки.
- Завершить шлифованием P400–P600 для подготовки к нанесению грунта. Поверхность должна стать матовой и гладкой на ощупь.
Чтобы проверить качество обработки, поверхность можно сбрызнуть водой: неровности и царапины сразу станут заметны. В проблемных местах нанести дополнительный слой шпатлевки, повторно отшлифовать.
После окончательной шлифовки весь шлем следует тщательно обезжирить и удалить пыль. Для этого подходит липкая салфетка или влажная чистая ткань. Подготовленную деталь можно загрунтовать аэрозольным грунтом по пластику или универсальным. Наносить 2–3 тонких слоя с интервалом 10–15 минут. После высыхания загрунтованную поверхность обработать шкуркой P800–P1000 для идеального основания под краску.

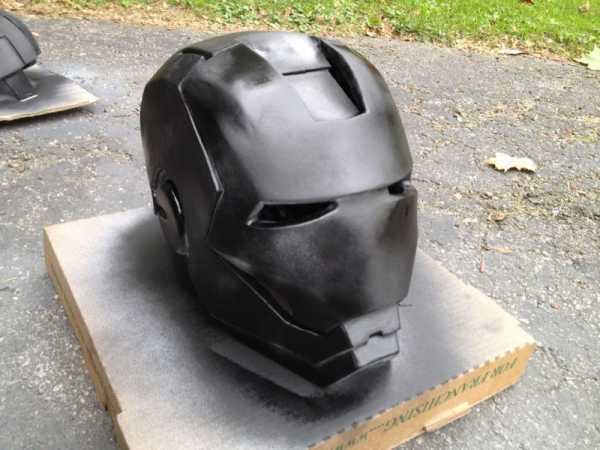

Покраска шлема: выбор красок, нанесение слоев и декоративные элементы
Для покраски шлема Железного человека используют акриловые аэрозольные краски с повышенной адгезией к пластику и металлу. Оптимальные оттенки: глянцевый красный (RAL 3020) и золотой металлик (RAL 1036 или 0365 Gold). Аэрозоли обеспечивают ровное покрытие без разводов и позволяют работать со сложной геометрией.
Перед покраской поверхность шлема обезжиривают изопропиловым спиртом и грунтуют аэрозольным праймером для пластика. Это предотвращает отслаивание краски. Первый слой краски – тонкий, на расстоянии 20–25 см от поверхности. Важно не допускать подтеков. Через 15–20 минут наносят второй, более плотный слой. Если требуется насыщенный цвет, возможен третий слой с интервалом в 20 минут.
После полного высыхания (не менее 12 часов) рекомендуется нанести прозрачный акриловый лак для фиксации цвета и защиты от царапин. Для придания эффекта заводского металлика применяют специальные лаки с добавлением мелкодисперсного алюминиевого порошка.
Декоративные элементы – затемнённые участки и эффекты состаренности – выполняют с помощью сухой кисти и акриловых красок тёмно-серого или чёрного цвета. Кисть слегка смачивают краской, излишки убирают о бумагу, после чего едва касаются углов и стыков на шлеме, имитируя следы эксплуатации. Для ровных линий применяют малярную ленту с минимальным клеевым слоем, чтобы не повредить основной слой краски при снятии.
Установка подсветки и подвижных лицевых частей
Для подсветки шлема используются светодиодные ленты или отдельные LED-модули с напряжением 5 В или 12 В. Оптимально применять холодные белые диоды с яркостью от 3000 мкд, чтобы обеспечить равномерное свечение. Для питания подойдет аккумулятор Li-ion емкостью не менее 2000 мАч с понижающим преобразователем напряжения. Разместите светодиоды по контуру глазных прорезей и по внутренней стороне лицевой части шлема, закрепляя их на термоклей или двусторонний скотч.
Подвижные лицевые части делаются из легких материалов – пластика толщиной 1-2 мм или тонкого листового металла. Для создания механизма используют миниатюрные сервоприводы с углом поворота 90–120°, управляемые Arduino или аналогичным контроллером. Закрепите сервоприводы внутри шлема, чтобы они приводили в движение лицевую маску и клапаны по заданной траектории.
Для точной фиксации подвижных частей применяйте шарнирные крепления из металла или пластика с винтовыми соединениями. Убедитесь, что места соединений имеют люфт не более 0,5 мм для плавного движения без заеданий. Для снижения шума работы сервоприводов используйте силиконовые прокладки.
Провода от подсветки и сервоприводов прячут внутри каркаса шлема, фиксируя их пластиковыми хомутами и изолируя термоусадочной трубкой. Перед окончательной сборкой проверьте работу подсветки и движение лицевых частей в нескольких циклах включения, чтобы исключить перегрев и механические заедания.
Вопрос-ответ:
Какие материалы нужны для изготовления шлема Железного человека дома?
Для создания шлема понадобятся листы пластика или картона плотной структуры, клей (лучше термоклей или эпоксидная смола), краски — красная и золотая, а также различные мелкие детали для крепления и украшения. Иногда используют пенопласт для создания объемных частей. Важно, чтобы материалы были легкими и поддавались обработке в домашних условиях.
Как сделать светящиеся глаза у шлема?
Для подсветки глаз чаще всего используют маленькие светодиодные лампочки или светодиодные ленты. Их подключают к компактному блоку питания, например, батарейке. Для равномерного свечения важно разместить диоды за полупрозрачной пленкой или белой пластиковой вставкой, чтобы свет не был резким и выглядел естественно. Кроме того, стоит позаботиться о скрытии проводов внутри конструкции, чтобы сохранить аккуратный внешний вид.
Как правильно сделать чертежи и выкройки для шлема, если я новичок?
Новичкам лучше начать с поиска готовых шаблонов в интернете. Можно скачать файлы с выкройками, специально разработанными для домашних мастеров. Если хочется сделать самостоятельно, стоит измерить голову, определить основные геометрические формы шлема и разбить модель на части, которые потом удобно склеивать. Для этого удобно использовать бумагу или тонкий картон, делать примерочные модели и корректировать их по ходу работы. Такой подход помогает избежать ошибок и добиться нужной формы.
Как можно улучшить прочность и устойчивость шлема, чтобы он не ломался при ношении?
Для повышения прочности шлема рекомендуется использовать несколько слоев материала. Например, сначала собрать основу из картона, затем укрепить её с помощью слоя эпоксидной смолы или клея с добавлением мелких волокон или сетки. Можно также добавить внутри каркас из тонких пластиковых или металлических пластин, который сохранит форму и убережёт от деформаций. Не менее важно правильно соединять детали — крепкие швы и надежный клей помогут избежать поломок.
