Если вам часто приходится сверлить отверстия с высокой точностью, ручной дрели быстро становится недостаточно. Самодельный сверлильный станок позволяет добиться стабильного качества, повысить безопасность работы и сэкономить на покупке заводского аналога. При этом собрать такую установку можно из доступных материалов, используя минимальный набор инструментов.

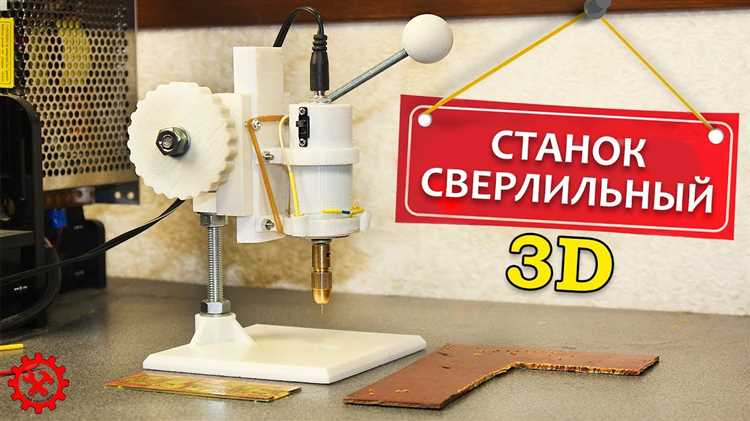

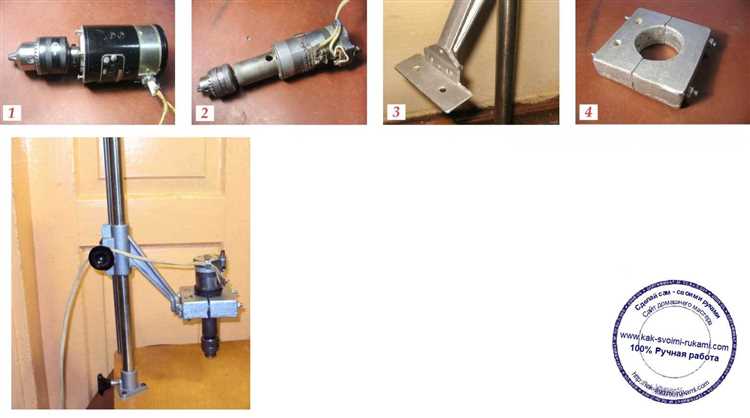

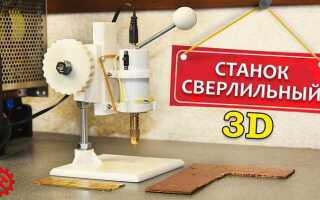

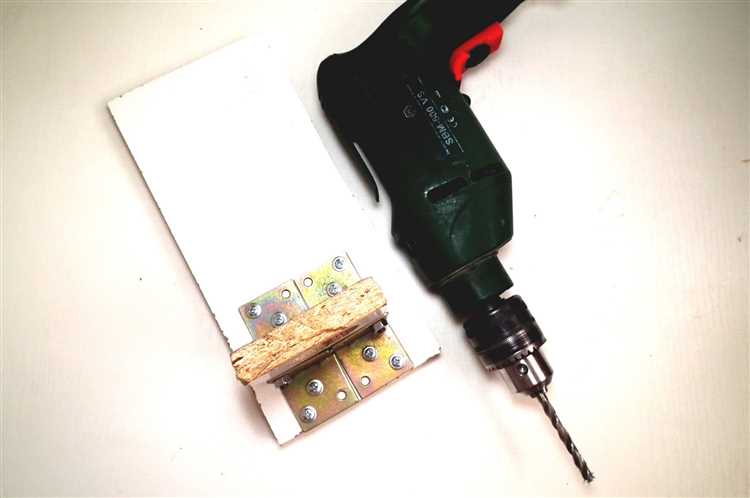

В качестве основы подойдёт старая дрель или шуруповёрт с зажимным патроном. Главное – убедиться, что инструмент может работать в стационарном режиме и выдерживает длительную нагрузку. Рама из фанеры толщиной от 18 мм или профильной трубы 20×20 мм обеспечит достаточную жёсткость. Для направляющих – мебельные шариковые направляющие, линейные подшипники или труба с направляющей втулкой. Важно исключить люфт в вертикальной плоскости.
Подача шпинделя – ключевой элемент. Самый простой вариант – рычажный механизм с возвратной пружиной. Более сложный, но точный – винтовая передача с ручкой. Рабочий стол делается из фанеры, ДСП или металла, с возможностью регулировки по высоте. Добавление ограничителя глубины сверления позволяет точно повторять серию одинаковых отверстий.
Станок не обязательно собирать за один вечер. Лучше начать с чертежа и замеров под конкретные задачи: диаметр сверл, глубина отверстий, размер заготовок. Чем тщательнее подготовка, тем надёжнее получится конструкция.
Выбор двигателя: какие параметры критичны и где искать подходящий мотор
Мощность. Для настольного сверлильного станка оптимальна мощность в пределах 250–500 Вт. Этого достаточно для сверления дерева, пластика и мягких металлов. Если планируется работа с сталью – не менее 750 Вт.
Обороты. Номинальная частота вращения – 1400–3000 об/мин. Важно, чтобы двигатель стабильно держал обороты под нагрузкой. Универсальные моторы с коллектором лучше не использовать: они шумные, перегреваются и плохо работают на малых скоростях.
Тип питания. Бытовая сеть 220 В – самый простой вариант. Если есть доступ к трёхфазной сети 380 В – можно рассмотреть асинхронник от старого оборудования: он надёжнее и тише.
Крепление. Убедитесь, что корпус двигателя позволяет его жёстко зафиксировать на станине. Вал должен быть с торца, не сбоку, и под стандартный шкив – диаметр 12–16 мм наиболее удобен.

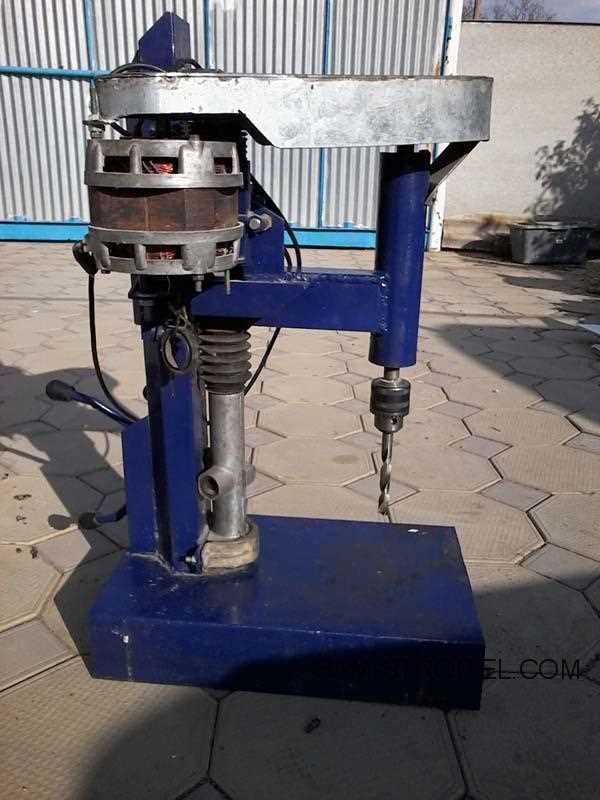

Где искать. Бюджетный путь – разобрать старую стиральную машину (не инверторную) или купить двигатель от неё на Авито. Подойдут моторы от советских «Малюток», «Риг» или современных машин с ременным приводом. Также можно найти подходящие асинхронные двигатели на складах с промышленным хламом, в мастерских и у сервисников. Обязательно проверяйте подшипники и нагрев – не берите мотор с запахом гари или люфтом вала.
Конструкция основания: как обеспечить устойчивость и точность при сверлении
Основание сверлильного станка должно исключать вибрации и смещения даже при работе с твёрдыми материалами. Это напрямую влияет на точность сверления и ресурс оснастки. Ниже – ключевые параметры и рекомендации по выбору и сборке основания.
- Материал: оптимальный выбор – металл (сталь или чугун). Подойдёт листовая сталь от 8 мм, сваренная в рамную конструкцию. Альтернатива – многослойная фанера от 30 мм, проклеенная ПВА и зажатая в жёсткую раму.
- Масса: вес основания должен составлять не менее 20–25% от общей массы станка. Это снижает паразитные колебания. Если станок легкий, утяжеляйте основание грузами или бетоном.
- Жёсткость конструкции: исключите сварочные швы в местах, где возможны прогибы. Усиливайте раму косынками. Все соединения – на болтах с шайбами.
- Плоскость: верхняя поверхность основания должна быть выровнена по уровню с точностью до 0.2 мм на метр. Это исключает перекос стойки и оси сверления.
- Крепление: жёсткое крепление к полу или массивной верстак-плите. Используйте анкерные болты или сквозное крепление с гайками и контргайками.
Дополнительно рекомендую предусмотреть амортизирующие прокладки между основанием и полом, если помещение с вибрациями (например, в гараже с соседним оборудованием). Это уменьшает влияние внешних факторов на точность.
Передача вращения: варианты шкивов и ремней для регулировки оборотов
Для регулировки оборотов в самодельном сверлильном станке чаще всего используют клиноремённую передачу с набором ступенчатых шкивов. Это простое и надёжное решение, не требующее сложной механики.
Оптимальный вариант – шкивы с тремя или четырьмя ступенями. Диапазон регулировки оборотов при этом может составлять от 300 до 3000 об/мин, в зависимости от диаметра ступеней. Например, комбинация шкивов 80/60/40 мм на двигателе и 40/60/80 мм на шпинделе даёт три режима без изменения длины ремня.
Тип ремня: лучше использовать клиновой профиль A (13×8 мм) – он хорошо работает с бытовыми асинхронными двигателями и выдерживает нагрузку без проскальзывания. Длина ремня подбирается в зависимости от расстояния между осями шкивов. Натяжение должно быть достаточным, чтобы исключить пробуксовку, но без перегрузки подшипников.
Материал шкивов: алюминий – лёгкий и не ржавеет, но требует точной балансировки. Стальные – надёжнее, но тяжелее. Если нет доступа к токарке, можно использовать заводские шкивы от старых станков или бытовой техники.
Регулировка оборотов с помощью шкивов – не самая гибкая, но полностью механическая и не требует электроники. Это плюс в условиях мастерской с ограниченным бюджетом.
Сборка шпиндельного узла: как добиться соосности и минимального люфта
Начните с подбора шпинделя и подшипников. Оптимальный вариант – прецизионные радиально-упорные подшипники 7000-й серии с предварительным натягом. Диаметр вала шпинделя должен соответствовать посадочным отверстиям подшипников с зазором не более 0,01 мм. При меньшем – будет закусывание, при большем – люфт и вибрации.
Тело шпинделя обрабатывается на токарном станке за одну установку – это критично. Любая перезажимка дает биение. Биение в пределах 0,01 мм считается допустимым, но лучше стремиться к 0,005 мм. Контроль – индикатором часового типа на расстоянии 100 мм от корпуса.
Подшипники устанавливаются с термоуплотнением: корпус нагревается до 80°C, подшипники охлаждаются до −20°C. Запрессовывать – строго через оправку по наружной обойме. Ни в коем случае не давить на внутреннюю. Смазка – литиевая, минимальное количество, иначе при нагреве выдавит наружу и даст оседание.
После сборки проверяйте осевое перемещение шпинделя. Оно не должно превышать 0,01 мм. Если больше – регулируйте преднатяг с помощью регулировочной гайки или шайб. На резьбовом соединении используйте контргайку или фиксатор резьбы.
Финальный контроль – измерение биения патрона. При необходимости отшлифуйте посадку под патрон на месте. Биение на выходе патрона не должно превышать 0,02 мм.
Механизм подачи: как реализовать вертикальное перемещение сверла с контролем усилия
Для точного вертикального перемещения сверла необходимо использовать направляющие с минимальным люфтом. Подойдут цилиндрические линейные направляющие диаметром 12–16 мм с подшипниками скольжения или линейными подшипниками LM-типов. Жесткая фиксация направляющих на раме исключает перекос при движении каретки.

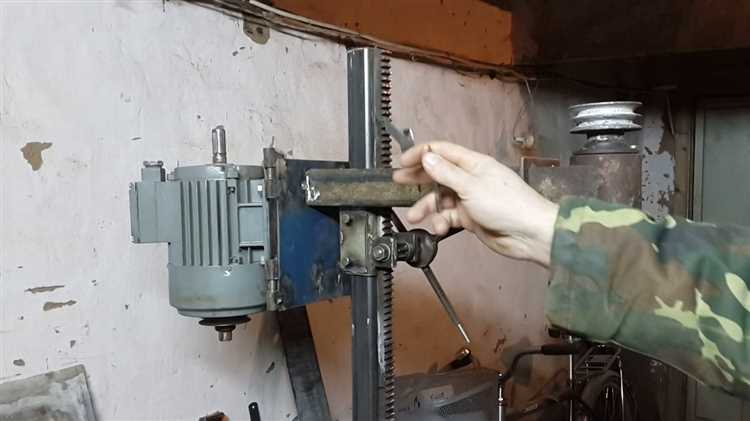

Каретка, удерживающая мотор и шпиндель, должна перемещаться по направляющим с помощью подающего механизма. Оптимальный вариант – зубчатая рейка с редукторным механизмом и ручкой или шаговым двигателем. Альтернатива – трапецеидальная резьбовая пара (например, Т8 с латунной гайкой), обеспечивающая плавный ход и возможность контролировать усилие подачи вручную.
Чтобы контролировать усилие, важно ограничить подачу: при ручном управлении – передаточным числом редуктора (1:20 или выше), при автоматическом – током шагового двигателя и настройками микрошагов драйвера. При превышении заданного усилия двигатель пропускает шаги, предотвращая поломку сверла.
Для защиты заготовки и инструмента можно установить пружинный демпфер или использовать ограничитель глубины подачи. Простейшее решение – винтовой упор, регулируемый по высоте. Более сложный вариант – датчик усилия на основе тензодатчика с индикацией на дисплее.
Не используйте газовые амортизаторы – они создают непредсказуемое сопротивление. Если нужен возврат в исходное положение, лучше применить торсионную пружину, установленную на оси подачи, или установить возвратную пружину в параллель с направляющими.
Подключение и безопасность: как организовать питание и защиту пользователя
Для подключения сверлильного станка рекомендуется использовать выделенную линию питания с автоматическим выключателем. Мощность двигателя у самодельных станков обычно не превышает 1,5 кВт, значит, подойдет автомат на 10–16 А с характеристикой C. Провод – медный, сечением не менее 1,5 мм² (лучше 2,5 мм²), в зависимости от расстояния до щитка.
Розетку используйте с заземлением, предпочтительно с крышкой и защитой от пыли (IP44 и выше). Не подключайте станок через удлинители – это риск перегрева и снижения ресурса двигателя.
Обязательно наличие УЗО или дифавтомата на 30 мА – при работе с металлом и охлаждающими жидкостями утечки тока особенно опасны. УЗО срабатывает при малейшем пробое изоляции и может спасти жизнь.
Пускатель с тепловым реле защитит мотор от перегрузки. Выставьте ток срабатывания в соответствии с паспортными данными двигателя. Без тепловой защиты двигатель может сгореть при заклинивании шпинделя или длительной работе под нагрузкой.
Организуйте экстренную кнопку «Стоп» – желательно выносную, расположенную на уровне пояса или чуть ниже. Проверьте, чтобы она размыкала цепь питания полностью, а не просто снимала нагрузку с кнопки пуска.
Все соединения в клеммных коробках и распределительных щитках затягивайте с фиксированным усилием. Плохой контакт вызывает нагрев и оплавление изоляции. Не скручивайте провода – только клеммы или пайка.
Для повышения безопасности желательно установить пластиковый или металлический кожух на зону шпинделя и патрона. При работе в перчатках используйте только плотные, без свободных элементов – иначе есть риск их затяжки в зону вращения.
Перед первым включением проверьте изоляцию, целостность всех кабелей и отсутствие напряжения на корпусе станка при помощи индикаторной отвертки или мультиметра в режиме измерения переменного напряжения.
