Создание собственного корпуса для ПК позволяет оптимизировать вентиляцию и разместить компоненты с максимальной эффективностью. Важно учитывать размеры материнской платы – ATX, microATX или mini-ITX – чтобы правильно подобрать каркас и крепления. Корпус должен обеспечивать не менее двух вентиляторов: один на вход и один на выход воздуха, с учетом расположения видеокарты и блока питания.
Материалы корпуса напрямую влияют на вес и тепловые характеристики. Алюминиевые панели обеспечивают хорошее рассеивание тепла, тогда как сталь прочнее, но тяжелее. При планировании конструкции нужно заранее определить места для установки накопителей: современные системы часто используют комбинацию SSD формата M.2 и классических 3.5-дюймовых HDD.
Электропитание и управление кабелями требуют выделенного пространства и организованных каналов, чтобы минимизировать помехи и улучшить охлаждение. При сборке корпуса своими руками рекомендуется использовать стандартизированные крепежные элементы и предусмотреть возможность установки дополнительных модулей, например, радиаторов водяного охлаждения.

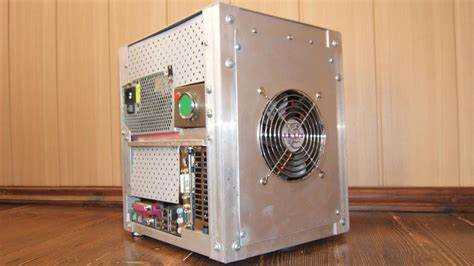

Выбор материалов и инструментов для сборки корпуса
Оптимальный материал для корпуса ПК – алюминиевый лист толщиной 1.5–2 мм. Он обеспечивает баланс между прочностью и весом, а также хорошо рассеивает тепло. Сталь толщиной 1 мм применима для бюджетных вариантов, но требует дополнительной обработки для защиты от коррозии. Для эстетики и шумоизоляции используют акриловые панели толщиной 4–6 мм, но их хрупкость требует аккуратной обработки.
Для резки металла понадобится угловая шлифмашина с дисками по металлу или ручной лобзик с пильным полотном по металлу. Фрезерный станок облегчит создание точных отверстий и вырезов, если есть доступ. Для сверления – электродрель с набором сверл по металлу диаметром от 3 до 10 мм.
Для крепежа рекомендуются стойкие к коррозии саморезы и заклёпки из нержавеющей стали. Резьбовые втулки M3 и M4 пригодятся для установки материнской платы и компонентов. Для обработки кромок – напильники с мелкой и средней зернистостью, а для шлифовки – наждачная бумага зернистостью 400–800.
Электроинструменты следует использовать с защитой – очки, перчатки и респиратор. Для сборки потребуется набор отверток с магнитными наконечниками и пассатижи. Для дополнительной шумо- и теплоизоляции целесообразно применять термопрокладки и звукопоглощающий материал толщиной 3–5 мм.

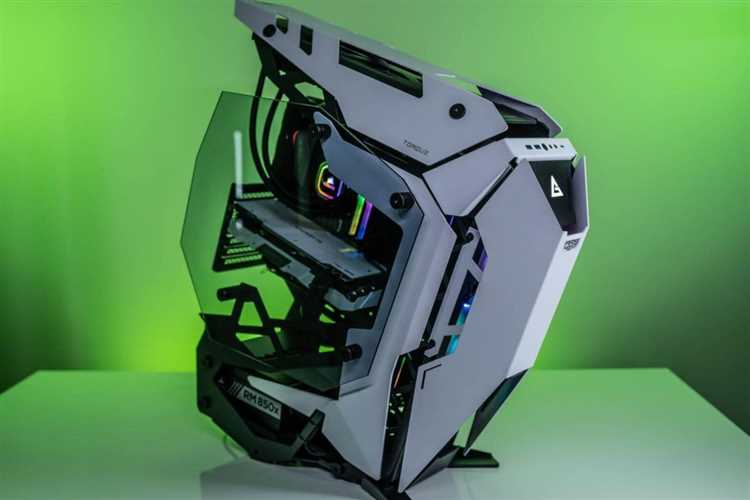

Разметка и подготовка деталей корпуса
Для точной разметки используйте металлическую линейку и острый карандаш с тонким грифелем. Начинайте с нанесения контуров панелей на листы металла или дерева, учитывая допуски в 1-2 мм для монтажа компонентов. Учитывайте толщину материала при расчетах размеров, чтобы обеспечить плотное прилегание.
Отметьте места креплений для материнской платы по стандарту ATX или mATX, используя шаблон платы или точные чертежи. Разметьте отверстия для установки вентиляторов – обычно диаметром 120 мм или 140 мм, с шагом крепежных отверстий 105 мм или 125 мм соответственно.
Для вентиляционных решеток и кабельных вводов используйте вырезы с запасом в 2-3 мм, чтобы избежать деформаций при сборке. Важно отметить отверстия для крепежа блока питания и дисков, с учётом стандартных размеров: 140×150 мм для блока питания и 3.5″ или 2.5″ для накопителей.
Перед вырезанием просверлите направляющие отверстия диаметром 3-4 мм в углах каждого выреза, чтобы облегчить резку и предотвратить сколы. Используйте электролобзик с полотном по металлу или пилу с мелкими зубьями для точности и чистоты срезов.
После резки обработайте края наждачной бумагой зернистостью 120-240, чтобы убрать заусенцы и предотвратить порезы. Металлические детали рекомендуется обезжирить и покрыть антикоррозийным грунтом, особенно в местах среза и сверления.
Подготовьте отверстия для установки стоек, крепежных элементов и кнопок с помощью сверла соответствующего диаметра – 3 мм для винтов М3, 4 мм для винтов М4. Проверяйте центровку отверстий, используя шаблоны или штангенциркуль.
Изготовление и установка каркаса корпуса
Каркас корпуса – основа, на которую крепятся все комплектующие ПК. Для его изготовления подходят алюминиевый профиль или стальной уголок толщиной 1,5–2 мм. Алюминий легче и не ржавеет, сталь прочнее, но требует антикоррозийной обработки.

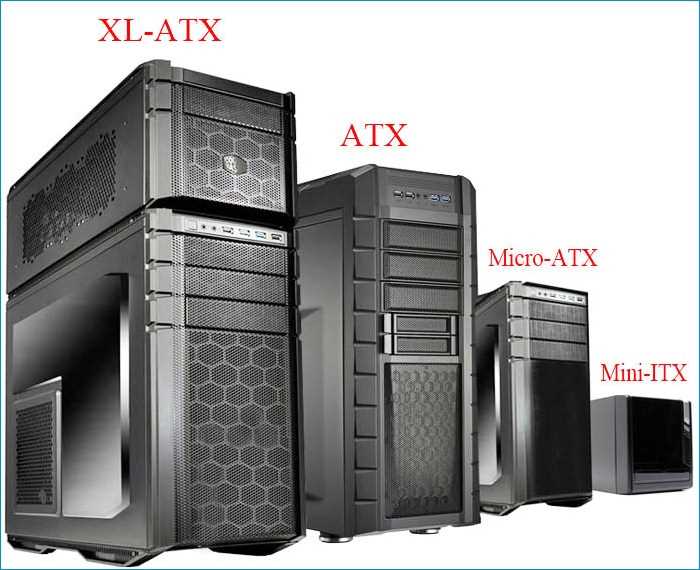

Рекомендуемые размеры каркаса зависят от форм-фактора материнской платы:
- ATX: 305×244 мм
- Micro-ATX: 244×244 мм
- Mini-ITX: 170×170 мм
Толщина каркаса должна выдерживать вес компонентов и вентиляционных систем без деформаций.
- Вырежьте боковые, верхнюю и нижнюю части каркаса по выбранным размерам. Для соединения используйте саморезы М3 с гайками или сварку (для стали).
- Перед сборкой обязательно просверлите монтажные отверстия под материнскую плату, блок питания и накопители. Диаметр отверстий – 3 мм, расстояния – согласно спецификациям устройств.
- Закрепите направляющие для крепления жестких дисков и SSD. Рекомендуется использовать универсальные держатели с возможностью регулировки положения.
- Проверьте геометрию каркаса: все углы должны быть строго 90°, чтобы избежать проблем с установкой компонентов.
- При необходимости установите ребра жесткости из того же материала, особенно в зонах крепления тяжелых компонентов (например, блока питания).
После сборки каркаса нанесите защитное покрытие: порошковая краска для стали или анодирование для алюминия.
Для крепления боковых панелей предусмотрите крепежные элементы: магнитные защелки или винты с резьбой М4.

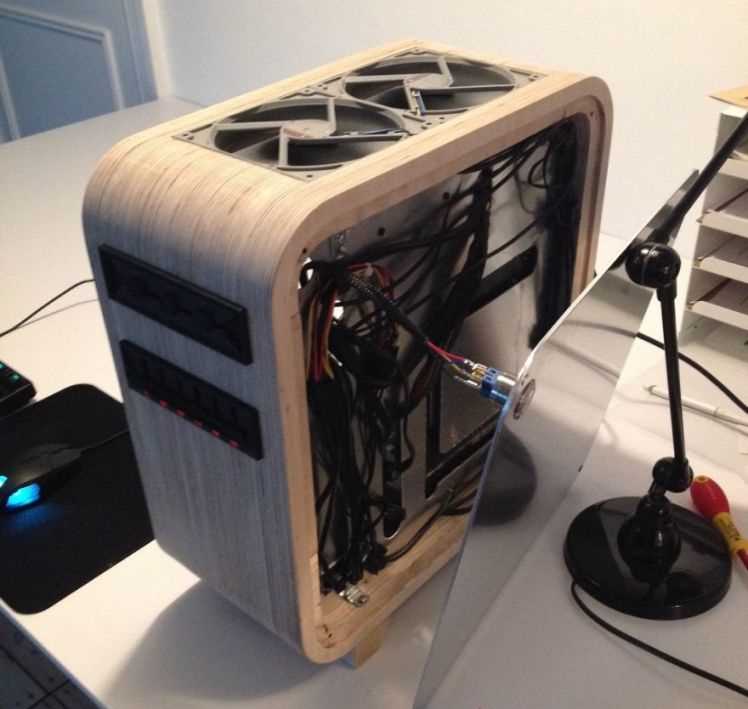

Монтаж панелей и крепежных элементов
Перед установкой панелей убедитесь, что все крепежные отверстия совпадают с посадочными местами корпуса. Для боковых и передней панелей применяйте винты с резьбой М3 или М4, оптимально длиной 6–8 мм, чтобы избежать деформации металла.
Используйте специальные пластиковые стойки (шпильки) для монтажа материнской платы. Они обеспечивают зазор в 6–8 мм между платой и панелью корпуса, предотвращая короткие замыкания и улучшая вентиляцию. Фиксируйте стойки вручную, не переусердствуйте с усилием, чтобы не сорвать резьбу.
Для крепления панелей задействуйте не только винты, но и защёлки или защёлкивающиеся защёлки, если они предусмотрены конструкцией. Это снижает вибрации и повышает общую жёсткость конструкции.
При установке передней панели обратите внимание на корректное подключение разъёмов USB, аудио и кнопок к материнской плате. Прокладывайте кабели вдоль внутренних направляющих, избегая перекручивания и натяжения.
Для фиксации жёстких дисков и SSD используйте специализированные салазки или рамки с пружинными защёлками. Если корпус не оборудован такими элементами, применяйте винты М3 длиной 5 мм, закручивая их с усилием не более 0,5 Н·м.
Проверяйте соответствие размеров панелей и крепежей после каждого этапа монтажа. Несовпадение может привести к повреждению компонентов при сборке или эксплуатации.

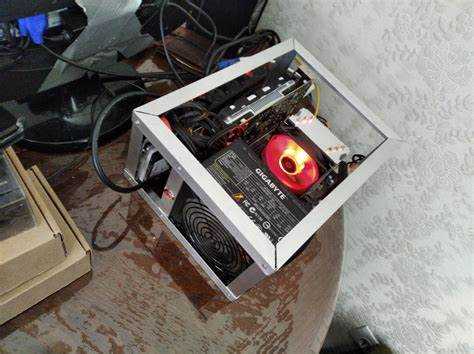

Организация вентиляции и крепление вентиляторов
Для эффективного охлаждения корпуса ПК необходимо соблюдать принцип правильного воздушного потока: холодный воздух должен поступать спереди и снизу, а горячий – выходить сзади и сверху. Оптимально устанавливать минимум два вентилятора – один на всасывание (впереди или снизу) и один на выдув (сзади или сверху).
Диаметр вентиляторов чаще всего составляет 120 мм или 140 мм. Для корпуса среднего размера предпочтительнее использовать 120 мм – они обеспечивают баланс между производительностью и уровнем шума. Для больших корпусов и мощных систем лучше 140 мм – они создают больший поток воздуха при меньших оборотах.
При выборе скорости вращения ориентируйтесь на диапазон 800–1500 об/мин. Более высокие обороты увеличивают шум, но могут потребоваться для мощных компонентов с высокой тепловой нагрузкой. Рекомендуется применять вентиляторы с гидродинамическими или двойными шарикоподшипниками – они надежнее и служат дольше.
Для крепления вентиляторов используйте стандартные отверстия корпуса с резиновыми прокладками или антивибрационными креплениями. Это снижает передачу вибраций на корпус и уменьшает уровень шума. Важно закреплять вентиляторы ровно и без перекосов, чтобы избежать дополнительного шума и износа подшипников.
При организации вентиляции стоит учитывать положение кабелей – они не должны перекрывать поток воздуха. Оптимальный вариант – проложить провода за поддоном материнской платы или использовать кабельные стяжки для фиксации и упорядочивания.
Если корпус предусматривает фильтры для вентиляционных отверстий, регулярно очищайте их от пыли – это предотвратит снижение эффективности воздушного потока. Наличие пылевых фильтров особенно важно для вентиляторов, забирающих воздух снаружи.

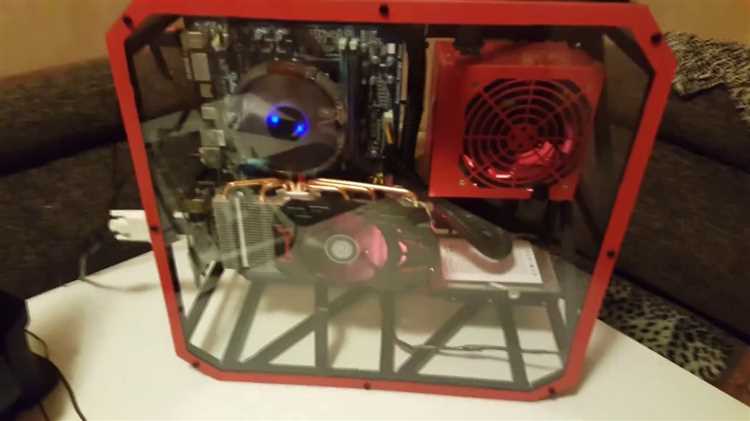

Установка креплений для материнской платы и блоков питания
Для установки креплений под материнскую плату используйте стойки (стойки-монтажники) из комплекта корпуса. Расположите их строго по отверстиям в плате – стандарт ATX предполагает девять крепёжных точек, micro-ATX – до шести. Каждый монтажник закрепите винтом снизу корпуса, избегая перекоса и контакта платы с металлической поверхностью корпуса, чтобы предотвратить короткое замыкание.
Перед фиксацией убедитесь, что стойки установлены на одном уровне и надёжно закреплены. Для упрощения монтажа рекомендуем использовать магнитный или электродрель с насадкой, но не перетягивайте винты – пластиковая резьба стойки может сорваться.
Крепления блока питания выбирайте исходя из форм-фактора блока (обычно ATX). В большинстве корпусов предусмотрено четыре отверстия для винтов, расположенных в стандартной конфигурации. Перед установкой проверьте, что вентиляционные отверстия блока питания совпадают с вырезами корпуса для эффективного охлаждения.
Закрепите блок питания винтами, входящими в комплект корпуса, без чрезмерного усилия, чтобы избежать деформации металлической панели. При монтаже ориентируйтесь по направлению вентилятора: он должен быть направлен на отверстия с вентиляцией, чтобы обеспечить оптимальный поток воздуха.
Совет: Для упрощения сборки закрепите крепления сначала в корпусе, а затем фиксируйте материнскую плату и блок питания, чтобы избежать случайных повреждений элементов и облегчить доступ к винтам.

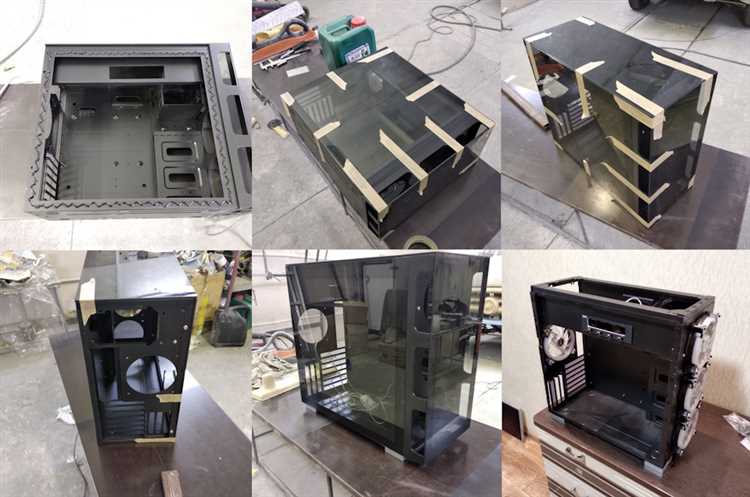

Проверка жесткости конструкции и финальная сборка
После того как основные элементы корпуса собраны, наступает момент проверки жесткости конструкции. Наличие достаточной жесткости предотвращает перекосы, вибрации и деформацию при эксплуатации ПК.
Для начала необходимо убедиться, что все соединения выполнены корректно. Проверьте, насколько прочно установлены боковые панели, передняя и задняя части корпуса. Каждый элемент должен сидеть плотно, без зазоров. Проведите руками по всем соединениям и убедитесь в отсутствии люфта.
Используйте строительный уровень или измерительный инструмент для проверки вертикальности и горизонтальности частей корпуса. Это поможет выявить возможные дефекты, которые могут нарушить геометрию.
- Проверьте центральную стойку корпуса, если она есть. Она должна быть закреплена без перекосов, чтобы предотвратить деформацию во время установки компонентов.
- Убедитесь в жесткости креплений для материнской платы. Они не должны быть слабыми, так как излишняя гибкость может вызвать повреждения платы при установке компонентов.
- Проверьте болты и крепежные элементы, чтобы они не ослабли. Все должны быть затянуты, но не слишком сильно, чтобы не повредить металл корпуса.
Следующим шагом является финальная сборка, которая включает установку всех внутренних компонентов: материнской платы, блока питания, системы охлаждения и жестких дисков. Во время этого процесса также важно следить за жесткостью корпуса.
- Установите материнскую плату, начиная с закрепления ее в корпусе через отверстия, предусмотренные для винтов. Убедитесь, что плата установлена без перекосов и плотно зафиксирована.
- Установите блок питания, проверив, что его крепления не вызывают деформацию конструкции. При этом проверьте, чтобы воздушные потоки не блокировались. Убедитесь в стабильности положения блока питания.
- Проверьте монтаж всех кабелей. Они не должны создавать дополнительное напряжение на корпус или внутренние компоненты. Кабели должны быть аккуратно уложены и не мешать установке других элементов.
После завершения сборки снова проведите проверку всей конструкции. Никакие элементы не должны излишне люфтить. Если корпус деформирован или имеет слабые места, это может привести к дальнейшим проблемам с температурным режимом и общим функционированием системы.
При окончательной проверке корпуса также стоит убедиться в том, что все элементы хорошо проветриваются. Это обеспечит стабильную работу ПК и минимизирует риски перегрева компонентов.
Вопрос-ответ:
Какие материалы лучше всего использовать для сборки корпуса ПК своими руками?
Для создания корпуса ПК чаще всего используют металл, такой как сталь или алюминий. Сталь прочнее, но алюминий легче и имеет более стильный внешний вид. Также важно учитывать наличие вентиляционных отверстий, что сделает корпус более функциональным. Некоторые энтузиасты используют акрил для создания более креативных и прозрачных элементов корпуса, чтобы продемонстрировать свои комплектующие.
Что учитывать при проектировании корпуса для ПК?
При проектировании корпуса важно учесть размер материнской платы (ATX, microATX, mini-ITX), количество и тип слотов для карт расширения, расположение вентиляторов и блок питания. Также стоит позаботиться о системе управления кабелями и охлаждением, чтобы обеспечить стабильную работу всех компонентов. Позиция USB портов и доступа к ним также имеет значение.
Какие инструменты и оборудование нужны для создания корпуса для ПК своими руками?
Для сборки корпуса вам понадобятся базовые инструменты: отвертки, плоскогубцы, ножовка по металлу или болгарка для резки, а также сверлильный станок или дрель для создания отверстий. Если вы планируете делать корпус из акрила или стекла, потребуются дополнительные инструменты для обработки этих материалов. Также стоит иметь под рукой средства защиты, такие как очки и перчатки.
Можно ли сделать корпус ПК из дерева? Если да, то какие моменты стоит учитывать?
Да, корпус из дерева сделать можно. Это дает возможность создать уникальный и красивый дизайн, но важно помнить, что дерево не так эффективно проводит тепло, как металл, и может быть подвержено деформации при высокой влажности. Необходимо предусмотреть дополнительные вентиляционные отверстия и системы охлаждения, чтобы избежать перегрева компонентов.
Как обеспечить хорошее охлаждение в корпусе ПК, если я собираю его своими руками?
Для эффективного охлаждения корпуса ПК стоит предусмотреть место для установки нескольких вентиляторов: один для забора воздуха и один для вытяжки. Также можно использовать радиаторы с жидкостным охлаждением, если хотите снизить уровень шума. Важно, чтобы поток воздуха был направлен правильно — от нижней части к верхней или с передней панели к задней. Открытые отверстия и сетки в корпусе помогут избежать перегрева компонентов.
Как выбрать материал для корпуса ПК, чтобы он был надежным и не слишком дорогим?
Для сборки корпуса ПК важно выбрать материал, который будет достаточно прочным, но при этом не слишком тяжелым и дорогим. Наиболее популярные варианты — сталь, алюминий и пластиковые панели. Сталь обычно дешевле и прочнее, но может быть тяжелее, чем алюминий. Алюминий легкий и красивый, но дороже. Пластик используется для боковых панелей и часто встречается в более дешевых моделях. Выбирайте материал, исходя из баланса между прочностью, весом и стоимостью, в зависимости от ваших предпочтений и бюджета.
