Как сделать точечную сварку своими руками

Точечная сварка применяется для соединения металлических деталей методом кратковременного пропускания тока высокой силы через контактные участки. Такой способ особенно актуален при работе с листовым металлом толщиной от 0,5 до 3 мм, где требуется аккуратный, но прочный шов. Сварочный ток может достигать 3000 А, поэтому при сборке самодельной установки критически важно обеспечить надежную изоляцию и контактные соединения.

Для изготовления точечной сварки в домашних условиях понадобится понижающий трансформатор мощностью от 800 Вт, медные электроды (лучше всего использовать наконечники от старых сварочных аппаратов), силовое реле или педаль, термостойкие провода сечением от 25 мм². В качестве корпуса подойдет металлический ящик или рама из уголка. Конструкция должна исключать люфты в подвижных элементах, чтобы гарантировать стабильное давление на место сварки.

Одно из главных условий успешной сварки – кратковременный импульс тока, продолжительностью от 0,2 до 1 секунды. Контроль времени обеспечивается с помощью таймера или простого реле времени. Наличие регулировки тока и времени – существенное преимущество: это позволяет адаптировать аппарат под разную толщину и тип металла. Контактные площадки обязательно должны быть очищены от краски, ржавчины и оксидов.

Для повышения качества сварного соединения рекомендуется проводить предварительные испытания на обрезках того же металла. При правильной настройке сварка не должна прожигать металл насквозь, а соединение будет прочным, без механических деформаций. Результат можно проверить, пытаясь разорвать соединенные детали вручную или с помощью тисков. Если рвется не по шву – сварка выполнена качественно.

Как работает точечная сварка: базовые принципы и физика процесса

Точечная сварка основана на принципе пропускания электрического тока через контакт двух металлических поверхностей с одновременным их сжатием. При прохождении тока в месте контакта возникает локальный нагрев за счёт электрического сопротивления материала. Температура поднимается выше точки плавления, что приводит к образованию сварочной точки – расплавленного ядра, которое затем застывает, формируя прочное соединение.

Ключевой параметр – сопротивление в зоне контакта. Оно зависит от материала, шероховатости поверхностей, силы сжатия и степени окисления. Максимальное тепловыделение происходит на границе двух деталей, поскольку здесь сопротивление наибольшее.

Сила тока составляет от 1000 до 10 000 ампер и подаётся импульсно на доли секунды. Длительность импульса варьируется от 0,01 до 1 секунды в зависимости от толщины и состава металла. Для стали толщиной 1 мм достаточно импульса 0,2–0,3 секунды при давлении на электроды около 300–500 Н.

Электроды изготавливаются из меди или её сплавов, обеспечивая хорошую проводимость и минимальный нагрев самих наконечников. Их форма влияет на размер сварочной точки: чем меньше контактная площадь, тем выше плотность тока и меньше зона плавления.

Охлаждение электродов обязательно, особенно при повторяющихся циклах. В самодельных аппаратах чаще используется воздушное, в промышленных – водяное. Без охлаждения температура быстро растёт, снижается качество сварки и изнашиваются электроды.

Физически весь процесс можно описать как преобразование электрической энергии в тепловую на строго локализованном участке. Эффективность зависит от точности настройки тока, времени и усилия сжатия. Несоблюдение одного из параметров приводит к слабой точке, перегреву или прожогу металла.

Необходимые материалы и инструменты для самодельной точечной сварки

Для сборки точечной сварки потребуется трансформатор мощностью от 700 до 2000 Вт, предпочтительно из старой микроволновки. Выходная обмотка должна быть заменена на медный кабель сечением не менее 20 мм², витками 2–3 оборота.

Кулачковый или ножной выключатель необходим для точного контроля импульса сварки. Подойдёт педаль от швейной машинки, доработанная под коммутацию сети 220 В.

Медные электроды из стержня диаметром 8–12 мм, длиной до 100 мм. Можно использовать наконечники от силового кабеля, отшлифованные до нужной формы. Медь должна быть чистой, без оксидов.

Рычажный механизм прижима или подвижный держатель электродов из фанеры, алюминия или текстолита. Обязательно использовать пружину для возврата подвижного электрода в исходное положение.

Изоляционные материалы: стеклотканевая лента, термоусадка, текстолитовые прокладки для предотвращения короткого замыкания и защиты от перегрева.

Дополнительно: сварочные кабели сечением не менее 25 мм², медные клеммы, винты М8–М10, угольник для фиксации конструкции. Обязательно наличие мультиметра для проверки целостности цепи и замеров напряжения.

Сборка простого сварочного аппарата из трансформатора микроволновки

Для изготовления простого аппарата точечной сварки потребуется трансформатор от старой микроволновой печи (МВТ). Он обеспечивает необходимое напряжение и силу тока при минимальных затратах.

Сначала необходимо удалить вторичную обмотку. Для этого аккуратно распилите корпус трансформатора вдоль швов болгаркой, не повреждая первичную обмотку. После снятия вторичной обмотки внутри останется только медная первичка.

На её место наматывается новая вторичная обмотка из медного многожильного провода сечением не менее 25 мм². Достаточно сделать 1–2 витка – это обеспечит выходное напряжение около 2 В при токе до 800–1000 А, чего достаточно для сварки тонкого металла.

Контакты от вторичной обмотки подводятся к медным электродам. В качестве держателей электродов подойдут изолированные медные шины или массивные клеммы. Электроды изготавливаются из графита (например, от щёток электродвигателя) или медных стержней.

Для безопасной работы добавьте кнопку или педаль, замыкающую питание трансформатора только при необходимости сварки. Используйте сетевой выключатель с нагрузкой не менее 10 А и установите предохранитель на входе.

Подключение трансформатора осуществляется по следующей схеме:

Корпус трансформатора следует изолировать и заземлить. Категорически запрещается использовать устройство без защитного кожуха и надежной изоляции соединений. После сборки проверьте работу на образцах из жести толщиной 0,3–0,5 мм, постепенно увеличивая время импульса.

Как выбрать и установить электроды для точечной сварки

Правильный выбор электродов напрямую влияет на качество сварного соединения, долговечность оборудования и безопасность работы. Для самодельных аппаратов чаще всего применяются электроды из меди или её сплавов.

• Медные электроды (М1, М2): обладают высокой теплопроводностью, обеспечивают равномерный нагрев, но быстро изнашиваются при высоких токах.
• Хромо-циркониевые (CuCrZr): предпочтительны для частого использования – дольше сохраняют форму, устойчивы к окислению и температурным нагрузкам.
• Диаметр: оптимален от 6 до 12 мм. Чем больше ток – тем толще должен быть электрод, чтобы избежать перегрева и деформации.
• Форма наконечника: заострённая (конусная) подходит для работы с тонким металлом; плоская – для точек на более толстых деталях.

Перед установкой необходимо зачистить контактную поверхность от нагара и окислов – это снижает сопротивление и улучшает качество контакта. Электроды фиксируются в держателях с помощью винтов или зажимов. Важно обеспечить надёжное прижатие, иначе возможно искрение и неравномерный нагрев.

1. Отключите питание аппарата.
2. Ослабьте крепление держателя.
3. Вставьте электрод до упора, выровняв его по оси.
4. Затяните винт равномерно, избегая перекоса.
5. Проверьте подвижность пары электродов – она должна быть свободной, без люфта.

После установки проведите пробную сварку на обрезках – это позволяет оценить контакт, качество точки и при необходимости скорректировать усилие прижима или форму наконечника.

Настройка тока и времени сварки для разных типов металла

Для стали толщиной 0,5 мм рекомендуется устанавливать сварочный ток в пределах 1800–2200 А с временем импульса 0,3–0,4 секунды. При недостаточном токе соединение будет слабым, при избыточном – прожжённым.

Сталь 1 мм требует тока около 3500–4000 А при длительности импульса 0,5–0,7 секунды. Поверхности необходимо предварительно зачистить, иначе контакт ухудшится, и потребуется избыточный ток.

Алюминий плохо проводит ток и быстро окисляется. Для толщины 1 мм потребуется ток не менее 6000 А, время импульса – около 0,8–1 секунды. Контактные поверхности следует тщательно очистить от оксидной пленки сразу перед сваркой.

Нержавеющая сталь толщиной 0,8 мм требует тока около 3000 А и времени 0,5 секунды. При перегреве возникает деформация и потеря коррозионной устойчивости, поэтому настройку следует проводить точно, ориентируясь на результат пробных швов.

Для меди ток должен быть не менее 7000 А, даже при толщине 1 мм. Время импульса – до 1,2 секунды. Из-за высокой теплопроводности медь требует мощного импульса и плотного контакта электродов.

Настройка параметров производится опытным путём: выполняется серия пробных точек с контролем прочности и визуальным осмотром. После определения оптимального режима параметры фиксируются и повторяются при серийной сварке аналогичных деталей.

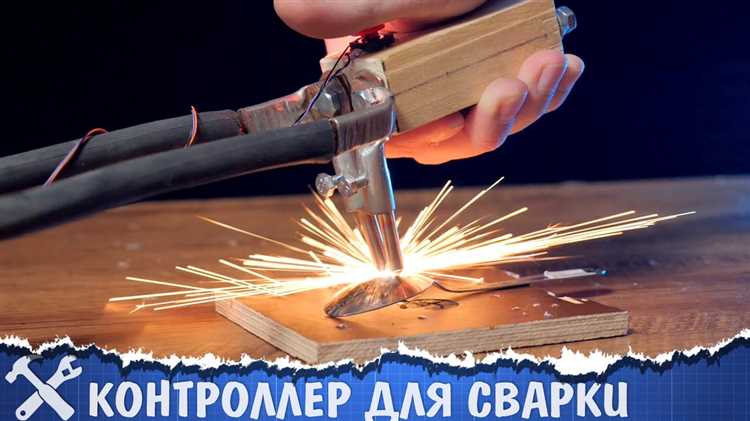

Проверка качества сварного соединения и устранение типичных ошибок

Для оценки прочности точечной сварки проверяют отсутствие видимых трещин, прожогов и деформаций металла вокруг шва. Контроль проводят визуально и с помощью измерения толщины соединения толщиномером или микрометром. Размер сварочной точки должен составлять примерно 1,5–2 диаметра электрода, что обеспечивает достаточную площадь контакта.

Для проверки прочности рекомендуется провести простой тест с приложением усилия на разрыв или сдвиг. Если соединение выдерживает усилие, сопоставимое с нагрузкой в реальных условиях эксплуатации, шов считается качественным.

Типичные ошибки включают недостаточный ток, вызывающий неполное расплавление, и чрезмерный ток, ведущий к прожогу. Если шов рыхлый или с трещинами, снижайте ток и увеличьте время сварки на 10–15%. При прожогах уменьшайте силу тока или время воздействия на 20%.

Плохой контакт между электродом и материалом часто вызывает нестабильность процесса. Необходимо регулярно очищать и шлифовать электроды до блеска, а поверхность деталей обезжиривать и удалять загрязнения.

При выявлении деформаций детали фиксируют в тисках и корректируют положение, чтобы избежать смещения при сварке. Для улучшения качества рекомендуется использовать обратный ток с высокой стабильностью и контролировать давление электродов в пределах 3–5 кг/см².

Меры безопасности при работе с точечной сваркой в домашних условиях

Перед началом работы обязательно убедитесь в исправности аппарата: проверьте кабели, разъемы и электроды на отсутствие повреждений и перегрева. Используйте сварочные электроды с подходящим диаметром и материалом, соответствующим типу свариваемого металла.

Рабочее место должно быть сухим и хорошо проветриваемым, чтобы избежать скопления вредных газов и исключить риск поражения электрическим током. Пол необходимо покрыть изоляционным материалом, например резиновым ковриком, чтобы уменьшить риск пробоя тока на корпус.

Используйте средства индивидуальной защиты: сварочную маску с фильтром не ниже DIN 10, перчатки из негорючего материала, спецодежду без синтетики и закрытую обувь с непроводящей подошвой. Во время работы избегайте касания металлических частей аппарата и электрода открытыми руками.

Не допускайте близкого расположения легковоспламеняющихся веществ и материалов к месту сварки. Держите под рукой огнетушитель класса ABC или порошковый огнетушитель для быстрого реагирования при возгорании.

Запрещено работать с точечной сваркой при повышенной влажности воздуха выше 70% и при температуре ниже +5°C, так как это повышает риск короткого замыкания и повреждения оборудования.

Перед каждым циклом сварки проверяйте надежность заземления аппарата. Отсутствие или неисправность заземления увеличивает вероятность поражения током и выхода из строя сварочного оборудования.

Не оставляйте аппарат включенным без присмотра. После завершения работы отключайте питание и дайте устройству остыть минимум 10 минут, чтобы избежать перегрева и возможного возгорания.

Вопрос-ответ:

Какие материалы и инструменты понадобятся для создания точечной сварки своими руками?

Для работы потребуются электродвигатель постоянного тока или трансформатор, пара медных электродов, провода с хорошей проводимостью, источник питания (например, аккумулятор или сварочный трансформатор), а также элементы крепления для создания надежного контакта. Важно подобрать медные электроды подходящего диаметра и обеспечить надежную изоляцию проводов.

Как настроить силу тока и время воздействия при точечной сварке?

Регулировка параметров зависит от толщины и типа свариваемого материала. Для тонкого металла достаточно малого тока и короткого времени — несколько миллисекунд. Более толстые детали требуют увеличения силы тока и продолжительности воздействия. Оптимальные значения подбираются экспериментально, чтобы обеспечить прочное соединение без прожога. Для контроля используется амперметр и секундомер или таймер.

Какие меры безопасности нужно соблюдать при самостоятельной точечной сварке?

Перед началом работы следует надеть защитные очки и перчатки, чтобы избежать ожогов и попадания искр в глаза. Рабочее место должно быть хорошо проветриваемым и удалённым от горючих материалов. Нельзя оставлять оборудование включённым без присмотра. Также важно проверять состояние проводов и электродов, чтобы избежать коротких замыканий и поражения электрическим током.

Можно ли использовать обычный сварочный аппарат для точечной сварки и как это сделать правильно?

Обычный сварочный аппарат не предназначен для точечной сварки, но при определённых условиях его можно адаптировать. Для этого нужно снизить силу тока и ограничить время воздействия до долей секунды, используя регулятор или переключатель. Также потребуется изготовить специальные медные электроды с хорошим охлаждением. Такой способ требует осторожности и опыта, так как легко получить прожог металла или нестабильное соединение.

Как проверить качество точечного сварного шва после выполнения работы?

Проверка начинается с визуального осмотра — сварочный шов должен быть ровным, без трещин и следов перегрева. Затем выполняется механическая проверка: соединённые детали слегка нагружаются, чтобы убедиться в прочности контакта. Если шов не распадается и не появляется деформаций, соединение считается качественным. Для более точной оценки можно использовать измерительные приборы, например, микроскоп или тестер проводимости.
