Контроль уровня воды в баке необходим для предотвращения переполнения и пересыхания резервуара. Самый доступный способ – создать простой индикатор, который визуально покажет текущий объем жидкости без дорогостоящих датчиков.
Для изготовления уровня воды понадобится прозрачная пластиковая трубка диаметром 6–10 мм и длиной, соответствующей высоте бака. Трубку подключают к баку на одном уровне с дном, чтобы в ней создавался равный уровень воды за счет сообщающихся сосудов.
Установка трубки предусматривает герметичное соединение с баком и фиксирование вертикально на видном месте. Такой индикатор работает без питания и электроники, а монтаж занимает около 15–20 минут при минимальных затратах.
При необходимости уровень можно дополнить цветной жидкостью или метками, чтобы четко видеть критические объемы. Простота конструкции и надежность позволяют использовать этот способ в домашних условиях и на даче без специальных навыков.
Выбор подходящего способа измерения уровня воды в баке
Для точного контроля уровня воды в баке важна оценка объема и конструкции резервуара. В небольших емкостях до 100 литров оптимален поплавковый датчик – он прост, надежен и не требует электропитания. Для баков от 500 литров подойдет ультразвуковой сенсор, обеспечивающий бесконтактное измерение с погрешностью до 1 см и возможностью интеграции с автоматикой. Если бак металлический и требует защиты от коррозии, выбирайте емкостные уровнемеры с изоляцией или герметизированные датчики давления, которые устойчивы к агрессивным средам.
Для быстрого самостоятельного изготовления без сложных деталей подойдут простые методы с использованием прозрачной трубки, соединенной с баком, где уровень воды выравнивается с уровнем в трубке, что обеспечивает наглядное и точное измерение. Если необходимы цифровые показатели, применяйте датчики с выходом 4–20 мА или 0–5 В, легко подключаемые к контроллерам. Важно учитывать температуру и химический состав воды, чтобы материалы датчиков выдерживали эксплуатационные условия.
Выбор способа напрямую зависит от цели измерения: для периодического визуального контроля подойдет механический вариант, а для непрерывного мониторинга и автоматизации – электронный датчик с соответствующим интерфейсом.
Материалы и инструменты для изготовления простого индикатора уровня
Для создания индикатора уровня воды в баке потребуются следующие материалы и инструменты:
- Прозрачная пластиковая трубка диаметром 6–10 мм, длиной, соответствующей высоте бака. Лучше использовать трубку из ПВХ или силикона, устойчива к воде и легко гнется.
- Пищевой краситель или цветная вода
- Клей-герметик на силиконовой основе
- Пластиковые хомуты или крепежные клипсы
- Пробка или заглушка
Инструменты:
- Ножницы или тонкая ножовка
- Воронка
- Пассатижи или плоскогубцы
- Измерительная рулетка
Все материалы должны быть водостойкими и устойчивыми к воздействию влаги. Рекомендуется использовать прозрачные трубки с внутренним диаметром не менее 6 мм, чтобы уровень воды было хорошо видно при любых условиях освещения.
Пошаговая инструкция по изготовлению визуального уровня воды из подручных средств
Для создания простого визуального уровня воды понадобится прозрачная пластиковая трубка длиной примерно 1 метр, шило или тонкий гвоздь, герметик и ножницы. Трубка должна быть гибкой, чтобы удобно крепить к баку.
Шаг 1. Отрежьте трубку нужной длины с запасом, чтобы она выступала выше максимального уровня воды в баке.
Шаг 2. Прокалите шилом или раскалённым гвоздём отверстие в верхней части бака, на уровне максимального уровня воды, чтобы вывести туда один конец трубки. Убедитесь, что отверстие не слишком большое – трубка должна плотно входить без зазоров.
Шаг 3. Вставьте трубку в отверстие, загерметизируйте стык снаружи и изнутри силиконовым герметиком или клеем для пластика. Это предотвратит протекание воды и попадание воздуха.
Шаг 4. Другой конец трубки оставьте свободным и закрепите вертикально рядом с баком, чтобы он был наглядным и доступным для визуального контроля.
Шаг 5. Заполните бак водой. Уровень воды в трубке выровняется с уровнем в баке благодаря сообщающимся сосудам. Для точности можно отметить уровень на трубке маркером или наклеить шкалу из бумаги.
Шаг 6. Проверяйте герметичность соединений и состояние трубки, чтобы не было засоров и искажений в показаниях.
Результат – простой и надёжный визуальный индикатор уровня воды, который не требует электричества и легко монтируется своими руками.

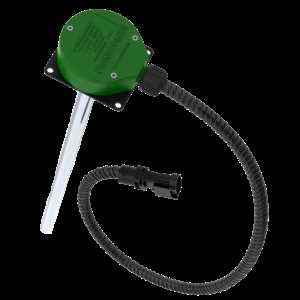

Как подключить поплавковый датчик к баку своими руками
Выбор места установки. Поплавковый датчик устанавливают на боковую стенку бака, на уровне, где требуется контроль уровня жидкости. Отметьте точку крепления так, чтобы поплавок свободно перемещался без касания стенок.
Подготовка отверстия. Просверлите отверстие диаметром, соответствующим монтажному штуцеру датчика. Для пластиковых баков используйте сверло с небольшим шагом, чтобы избежать трещин. Металлические баки требуют сверла по металлу.
Установка датчика. Вставьте датчик в отверстие, применяя резиновую прокладку для герметизации. Закрутите крепежную гайку вручную, затем подожмите гаечным ключом, не перетягивая, чтобы не повредить уплотнитель.
Подключение проводов. Обычно датчик имеет два провода – для подачи сигнала и общего провода. Подсоедините провода к контроллеру или системе индикации, соблюдая полярность, указанную в инструкции. Используйте влагозащитные клеммы или термоусадочные трубки для изоляции соединений.
Проверка работоспособности. Наполните бак водой до уровня датчика, убедитесь, что сигнал меняется – при поднятии поплавка цепь разрывается или замыкается в зависимости от типа датчика. Отрегулируйте крепление при необходимости, чтобы добиться точного срабатывания.

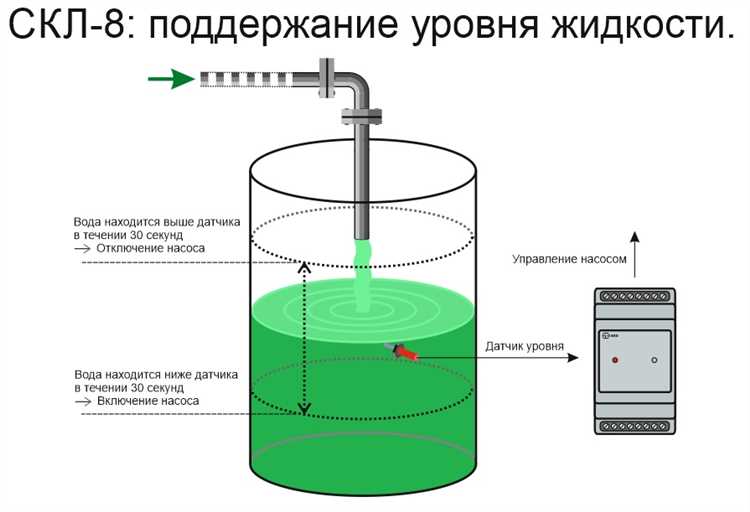

Сборка и установка простого электронного датчика уровня воды
Для создания простого электронного датчика уровня воды потребуется датчик поплавкового типа, модуль реле на 5 В, микроконтроллер Arduino Uno и источник питания 5 В. В качестве датчика подойдет геркон с магнитным поплавком, реагирующий на изменение уровня жидкости.
Подключите геркон к цифровому входу Arduino с подтягивающим резистором 10 кОм к питанию 5 В. К выходу Arduino подключите модуль реле, который будет замыкать цепь или подавать сигнал на внешнее устройство при достижении определенного уровня воды.
Сборка начинается с закрепления геркона на внутренней стенке бака на нужной высоте. Поплавок с магнитом свободно перемещается по вертикали вместе с уровнем воды, замыкая или размыкая контакт геркона.
Программно в Arduino настройте вход на обнаружение изменения состояния геркона (HIGH или LOW). При срабатывании датчика через реле подавайте сигнал на внешний индикатор или управляйте насосом для контроля уровня.
Установите микроконтроллер и реле в герметичный корпус вне бака, обеспечив защиту от влаги и короткого замыкания. Питание рекомендуется вести через стабилизированный блок 5 В.
Проверка работы включает несколько циклов подъема и снижения уровня воды с наблюдением за переключением реле и реакцией подключенных устройств. При необходимости отрегулируйте положение геркона для точного срабатывания.
Этот метод обеспечивает надежное и быстрое определение уровня жидкости без сложных сенсорных систем и минимальными затратами.
Проверка и калибровка сделанного устройства для точного измерения
Для проверки работы уровня воды в баке заполните бак до известного объема, например, 10 литров. Зафиксируйте показания устройства и сравните с фактическим уровнем. Повторите измерение при объемах 5, 15 и 20 литров для проверки линейности.
Если устройство показывает отклонение более 5 мм по уровню воды, выполните калибровку. Для этого отметьте фактические уровни воды на шкале устройства, используя линейку с точностью 1 мм. Затем на основе этих отметок перенастройте датчик или измените позицию контрольной метки.
После коррекции повторите тесты на разных уровнях, чтобы убедиться в стабильности и точности показаний. При использовании поплавкового или оптического датчика убедитесь, что элемент свободно перемещается и не заедает, так как это влияет на точность.
Регулярно проверяйте устройство не реже одного раза в месяц, особенно если бак эксплуатируется в условиях перепадов температуры, что может влиять на материал и точность измерений.
Советы по обслуживанию и продлению срока службы самодельного уровня воды
Регулярно проверяйте герметичность всех соединений – даже небольшие протечки снижают точность измерений и ускоряют износ. Используйте силиконовый герметик для уплотнения стыков пластиковых труб или шлангов.
Очищайте внутреннюю часть трубок от налета и отложений минимум раз в месяц. Для этого промывайте систему раствором уксуса (1:1 с водой) или лимонной кислоты, чтобы предотвратить образование известкового слоя.
Для защиты от механических повреждений и ультрафиолета устанавливайте уровень в затенённом месте или используйте ПВХ-трубы с УФ-защитой. Прозрачные части можно дополнительно покрыть защитной плёнкой.
Проверяйте давление в баке и системе, чтобы избежать избыточного напряжения на шланги и соединения. Избыточное давление свыше 0,2 бар может привести к разрывам.
При длительном простое сливайте воду из труб и высушивайте систему. Остаточная жидкость способствует развитию бактерий и ускоряет коррозию металлических элементов.
Используйте качественные материалы: трубы из ПВХ толщиной не менее 2 мм и устойчивые к перепадам температуры шланги с армированием. Это снизит риск деформаций и трещин.
Периодически проверяйте уровень и точность показаний с помощью эталонного измерителя. При отклонениях более 5% регулируйте высоту установки труб или заменяйте изношенные элементы.
Вопрос-ответ:
Как самостоятельно сделать простой индикатор уровня воды в баке без специальных датчиков?
Можно использовать обычную прозрачную пластиковую трубку, прикрепив её вертикально к баку снаружи. Вода в трубке будет подниматься на тот же уровень, что и в баке, благодаря сообщающимся сосудам. Такой способ позволяет быстро и просто визуально контролировать уровень жидкости без сложных приборов.
Какие материалы нужны для изготовления индикатора уровня воды своими руками?
Для изготовления понадобятся прозрачная пластиковая трубка или шланг, крепежные элементы (например, хомуты или скотч), герметик или силикон для уплотнения соединений и, при необходимости, краска или маркер для нанесения меток. Всё это легко найти в хозяйственных магазинах и собрать за короткое время.
Можно ли сделать уровень воды в баке без электричества и сложных приборов?
Да, сделать простое устройство для контроля уровня воды без электричества реально. Самый простой вариант — сообщающиеся сосуды: бак и прикреплённая к нему прозрачная трубка. По уровню жидкости в трубке можно понять, сколько воды осталось в баке. Такой способ не требует питания и сложного оборудования.
Как быстро проверить точность самодельного индикатора уровня воды в баке?
Чтобы проверить точность, достаточно залить в бак определённый объём воды и отметить уровень жидкости на трубке. Затем добавить или слить воду, сравнив отметки. Если уровни совпадают с ожидаемыми объёмами, индикатор работает корректно. Можно провести несколько таких тестов, чтобы убедиться в стабильности показаний.
Какие ошибки часто встречаются при самостоятельном изготовлении уровня воды и как их избежать?
Основные ошибки — неплотное крепление трубки, из-за чего вода протекает, и отсутствие герметизации, что приводит к искажению уровня. Иногда трубка может быть слишком тонкой или изогнутой, из-за чего вода не поднимается равномерно. Чтобы избежать проблем, нужно крепить трубку ровно и плотно, использовать качественные герметики и выбирать подходящий диаметр трубки.
Как быстро и без специальных приборов определить уровень воды в баке?
Чтобы определить уровень воды в баке без использования специальных приборов, можно применить простой метод с помощью обычной веревки и грузика. Нужно опустить груз на веревке до самого дна бака, затем аккуратно вытянуть и посмотреть, насколько веревка промокла. Длина влажной части покажет глубину воды. Этот способ подходит для баков с открытым верхом и позволяет получить точное представление о текущем уровне жидкости.
Можно ли сделать индикатор уровня воды в баке своими руками из подручных материалов, и как это реализовать?
Да, можно. Один из простых вариантов — использовать пластиковую бутылку или прозрачную трубку, присоединённую к баку так, чтобы вода в ней поднималась на той же высоте, что и в основном резервуаре. Для этого нужно закрепить трубку вертикально сбоку бака и герметично соединить её с внутренней частью. Вода в трубке будет показывать уровень в баке. Для удобства можно нанести метки на трубку, чтобы видеть, сколько жидкости осталось. Такой индикатор легко сделать, и он не требует затрат на покупку дорогих датчиков.
