Монтаж панелей в панельных домах осуществляется по строго регламентированной технологии, где основное внимание уделяется надежности соединений между элементами. Основные типы соединений – сварные, болтовые и с использованием арматурных выпусков с последующей заливкой бетоном. Каждый из них применяется в зависимости от конструкции и проектных требований конкретного здания.
В многоэтажных домах наиболее часто используются сварные соединения. Выпуски арматуры из соседних панелей свариваются встык или внахлест, после чего места стыков заливаются мелкозернистым бетоном. Такой способ обеспечивает высокую прочность и монолитность конструкции. Особое внимание при сварке уделяется температурному режиму: работы не проводят при температуре ниже -10 °C без предварительного подогрева элементов.
При сборке стеновых панелей используются закладные детали – металлические элементы, вмонтированные в бетон при изготовлении на заводе. Они позволяют выполнять прочные стальные соединения между панелями, к которым дополнительно привариваются усиления и соединительные элементы. После сварки швы обязательно защищаются от коррозии битумными или цементными составами.
Угловые и Т-образные соединения между панелями требуют дополнительного армирования. Здесь применяются накладные металлические элементы и усиливающие анкера. В таких местах часто формируются монтажные швы повышенной категории, которые заливаются конструкционным бетоном с последующей виброуплотнением. Это предотвращает появление трещин в зоне стыка при эксплуатации здания.
Межпанельные швы герметизируются в несколько этапов: сначала устанавливаются уплотнители из пенополиуретана или минеральной ваты, затем – гидроизоляционная мастика, и только после этого наносится наружная герметизирующая лента. Такой подход предотвращает промерзание и проникновение влаги внутрь конструкций.
Способы сварки закладных деталей между панелями
Сварка закладных деталей обеспечивает жёсткое соединение между железобетонными панелями, передаёт усилия и обеспечивает пространственную устойчивость конструкции. В панельных домах применяют в основном ручную дуговую и полуавтоматическую сварку в среде защитных газов.
Ручная дуговая сварка используется для соединения стальных закладных пластин и стержней диаметром от 10 до 25 мм. Применяются электроды типа Э42, Э50А, в зависимости от требуемой прочности соединения. Режим сварки: ток 120–160 А при толщине металла до 10 мм. Особое внимание уделяется провару корня шва – недопустимы непровары и пористость.
Полуавтоматическая сварка в среде CO₂ применяется при сборке крупнопанельных блоков в заводских условиях. Проволока СВ08Г2С диаметром 1,2 мм подаётся в зону сварки с постоянной скоростью. Используется ток до 200 А. Преимущество метода – высокая производительность и стабильное качество швов. Обязательна зачистка контактных поверхностей от бетона, ржавчины и окалины перед сваркой.
Особенности технологии: соединения закладных не допускают смещений и должны быть зафиксированы перед началом сварки. При вертикальных швах применяется вертикальное или восходящее положение электрода, что требует квалификации сварщика. Швы проверяются визуально и ультразвуковым контролем, особенно в узлах сопряжения несущих стен и перекрытий.
После сварки необходимо обеспечить защиту соединения от коррозии – используется грунтовка и гидроизоляция. Нарушение технологии сварки закладных деталей снижает прочность всего узла и приводит к образованию трещин в сопряжённых панелях.

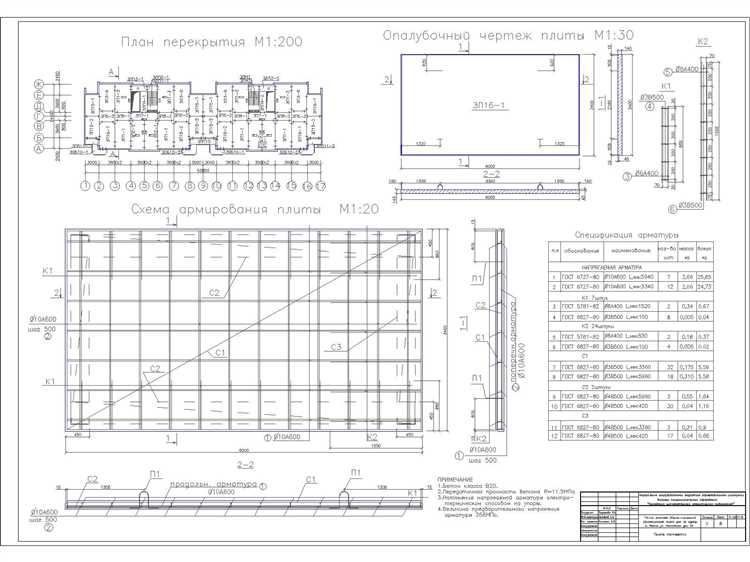

Применение монтажных петель и металлических связей
Монтажные петли и металлические связи обеспечивают пространственную жёсткость панельных зданий, передают нагрузки между элементами и фиксируют их в проектном положении. Их применение строго регламентируется проектной документацией и СНиПами.
- Монтажные петли изготавливаются из арматурной стали класса A400 или A500 диаметром 10–16 мм. Они заводятся в тело панели при её формовке и предназначены для временного крепления при монтаже.
- После установки панели петли обвариваются с арматурой смежных элементов. Сварной шов должен быть непрерывным, с проваром не менее 4 мм в глубину и шириной не менее 6 мм.
- Металлические связи из полосовой или уголковой стали толщиной от 4 до 8 мм служат для долговременного соединения стеновых и перекрытийных панелей. Их приваривают или анкеровывают в закладные детали, заложенные в тело панели.
- Связи подбираются с учетом расчётной нагрузки и схемы сопряжения. В вертикальных стыках они монтируются в зоне закладных элементов и соединяются сваркой или болтовым соединением при наличии монтажных окон.
- Горизонтальные связи фиксируют панели перекрытий, передавая поперечные усилия и предотвращая смещение плит относительно друг друга. Их приваривают к выпускам закладных деталей с обязательным последующим бетонированием стыков.
После завершения монтажа петли, не участвующие в несущих соединениях, срезаются заподлицо с поверхностью бетона. Открытые металлические элементы покрываются антикоррозионным составом или закрываются защитным слоем бетона толщиной не менее 20 мм.
Заполнение швов между панелями бетонной смесью
Швы между панелями заполняются цементно-песчаным раствором марки не ниже М100 с добавлением пластификаторов для повышения адгезии и подвижности. Работы выполняются при температуре не ниже +5 °C. Ширина шва должна быть не менее 20 мм для обеспечения достаточной прочности соединения и плотности прилегания раствора.
Перед заливкой удаляют загрязнения и пыль, поверхность увлажняется. Для улучшения сцепления применяют контактные грунтовки на цементной основе. Смесь укладывается послойно с уплотнением штыкованием или вибрацией. Толщина одного слоя – до 50 мм. При глубине шва более 80 мм выполняется армирование проволокой диаметром 4–6 мм с фиксацией к монтажным петлям или закладным деталям.
После заполнения поверхность шва выравнивается, излишки удаляются. В течение 3 суток проводится регулярное увлажнение, затем – герметизация наружного слоя эластичными материалами (например, тиоколовые или полиуретановые герметики). Это предотвращает проникновение влаги и развитие коррозии в зоне соединения.
При многоэтажном строительстве важна совместимость раствора с маркой бетона панелей. Несоответствие может привести к трещинообразованию и снижению несущей способности узла.
Герметизация межпанельных стыков мастиками и герметиками
Межпанельные стыки подвержены проникновению влаги, теплопотерям и деформациям. Для устранения этих рисков применяются специализированные мастики и герметики, подбираемые в зависимости от климатической зоны, характера деформаций и типа шва.
Для первичной герметизации чаще используют битумно-полимерные мастики. Они обладают высокой адгезией к бетону, устойчивы к УФ-излучению и сохраняют эластичность при температуре до -40 °C. Нанесение выполняется кистью или шпателем после очистки шва и обработки праймером. Толщина слоя – не менее 3 мм.
При ремонте старых стыков целесообразно применять полиуретановые герметики с удлинением до разрыва не менее 500%. Они компенсируют подвижки панелей без образования трещин. Поверхности должны быть сухими, шероховатыми, с обязательной грунтовкой под состав. Время полимеризации – до 48 часов.
На глубину шва свыше 2 см рекомендуется укладка жгута из вспененного полиэтилена перед герметизацией. Это обеспечивает правильную геометрию шва и снижает расход герметика. Жгут не должен прилипать к герметику, чтобы исключить трехстороннюю адгезию.
Наиболее стойкие к агрессивным средам и ультрафиолету – силоксановые герметики. Их применяют в зонах с повышенной влажностью и резкими температурными перепадами. Расход – примерно 120–150 г/м при ширине шва 20 мм и глубине 10 мм.
После нанесения герметика шов формуется шпателем с увлажнением. Запрещается окрашивать герметик до полного высыхания. Контроль качества включает проверку на адгезию и равномерность заполнения.
Использование анкеров и соединительных элементов в угловых соединениях
Угловые соединения панелей в панельных домах подвергаются повышенным нагрузкам, включая изгибающие и сдвигающие усилия. Для обеспечения жесткости и устойчивости конструкции применяются стальные анкерные элементы – сварные, болтовые или комбинированные.
Наиболее распространённое решение – монтаж сварных анкеров из стальной арматуры диаметром 12–16 мм, которые закладываются в закладные детали торцов панелей. После установки панелей анкеры свариваются между собой с последующей антикоррозийной обработкой швов и заделкой швов цементным раствором марки не ниже М100.
В домах поздних серий, где применяются трехслойные панели с утеплителем, используются гибкие связи из коррозионностойкой стали. Они фиксируют наружный и внутренний слои панели между собой и предотвращают деформации в угловых стыках при температурных колебаниях.
Для повышения пространственной жесткости конструкций в местах сопряжения стен и перекрытий дополнительно применяются монтажные уголки и пластины толщиной не менее 4 мм. Их крепление выполняется сваркой или анкерами с химическим составом в предварительно пробуренные отверстия, глубиной не менее 80 мм.
Рекомендация: при проектировании узлов угловых соединений необходимо учитывать расчетные усилия по результатам инженерного анализа. Недопустимо использовать универсальные соединители без проверки на совместимость с типом панелей и условиями эксплуатации.
Технология монтажа вертикальных стыков между стеновыми панелями
Процесс монтажа начинается с установки первого ряда панелей, при этом важно обеспечить точное выравнивание по вертикали. После этого начинается установка следующего ряда панелей, с точной стыковкой вертикальных граней. Важно, чтобы каждый стык был выровнен по уровню и без перекосов, иначе это приведет к дальнейшему возникновению дефектов.
Для соединения панелей используются специальные металлические или пластиковые уголки, которые фиксируются с помощью болтов и анкеров. При этом уголки располагаются на стыке панелей, в местах их соприкосновения. Они обеспечивают дополнительную жесткость конструкции и препятствуют деформациям. Кроме того, они выполняют роль каркасного крепления, улучшая прочностные характеристики соединений.
После установки уголков и их фиксации необходимо провести герметизацию стыков. Для этого используют силиконовые или полиуретановые герметики, которые наносят вдоль стыков и тщательно разравнивают. Важно, чтобы герметик был равномерно распределён по всей длине стыка и не имел пробелов, иначе это приведёт к образованию трещин или утечке воды в межпанельное пространство.
Завершающим этапом является установка наружных декоративных элементов, которые скрывают стыки, придавая стенам завершённый вид. Для этого могут быть использованы различные панели, декоративные планки или гипсокартонные покрытия, которые надёжно скрывают элементы соединения и усиливают эстетические характеристики здания.
Технология монтажа вертикальных стыков требует строгого соблюдения всех этапов, начиная от выравнивания и заканчивая герметизацией. Нарушение этих процессов может привести к увеличению теплопотерь, ухудшению шумоизоляции и даже образованию коррозии в местах соединений.

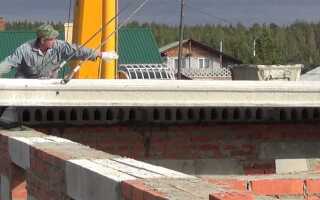

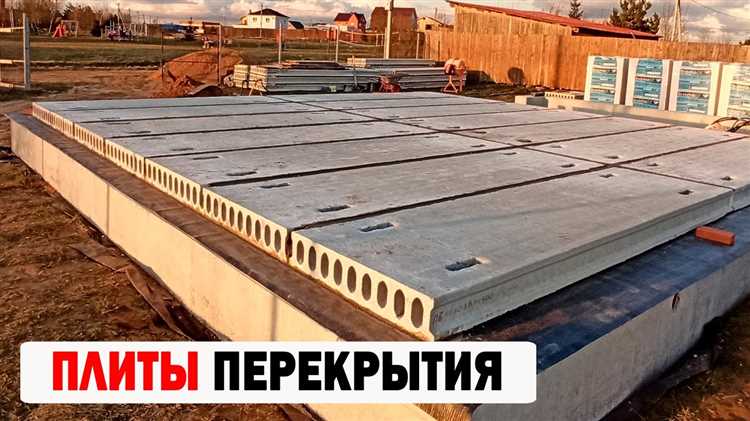

Крепление плит перекрытия к стеновым панелям
Процесс крепления плит перекрытия к стеновым панелям в панельных домах требует высокой точности и использования надежных крепежных элементов. Это необходимо для обеспечения долговечности конструкций и их безопасности в эксплуатации.
Основным методом является использование анкеров и металлических пластин. Для крепления плит перекрытия к стенам применяют следующие способы:
- Анкеровка – в стенах панелей сверлят отверстия, в которые устанавливают анкера. Эти элементы обеспечивают жесткое соединение между плитой и стеной, предотвращая их смещение и деформацию.
- Металлические пластины – на стыке плит и стеновых панелей могут быть установлены специальные пластины, которые с помощью болтов или сварки фиксируют перекрытие.
- Использование специализированных кронштейнов – применяются в случае, когда необходима дополнительная жесткость соединения. Кронштейны могут быть расположены по периметру плит перекрытия для усиления прочности.
Важно, чтобы крепежные элементы были правильно рассчитаны с учетом веса плит перекрытия и нагрузки на конструкцию. Несоответствие размеров анкеров или пластин может привести к ослаблению соединений и снижению долговечности здания.
Процесс монтажа начинается с точного вымеривания и сверления отверстий. Анкера должны быть установлены в строго определенные места, чтобы обеспечить равномерное распределение нагрузки. Используемые крепежные элементы должны быть защищены от коррозии, чтобы избежать их повреждения с течением времени.
После установки плит перекрытия проводится проверка на вертикальность и горизонтальность, что гарантирует надежность всего каркаса здания. Важно также учесть особенности материала, из которого изготовлены стеновые панели и перекрытия, так как это влияет на тип крепежа и его монтаж.
Каждое соединение должно быть проверено на прочность до завершения строительства, чтобы избежать возможных дефектов в эксплуатации здания.

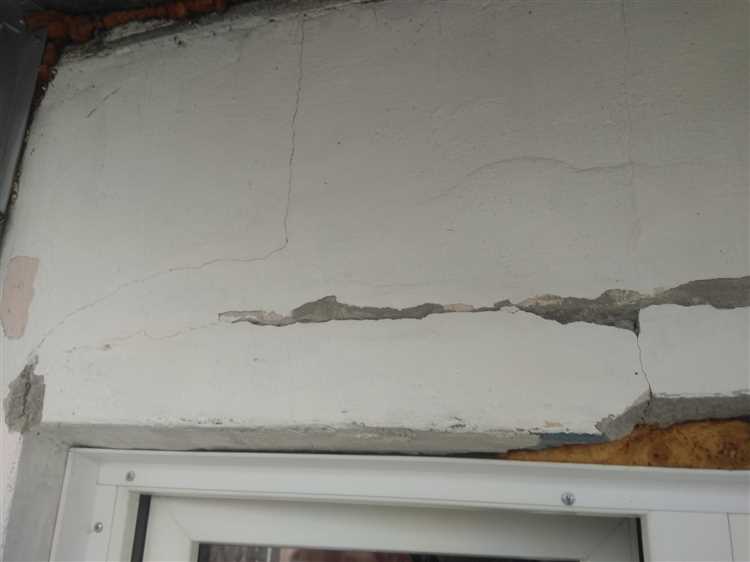

Учет температурных и усадочных деформаций при соединении панелей
При монтаже панелей в панельных домах важно учитывать температурные и усадочные деформации, которые возникают вследствие колебаний температуры и времени эксплуатации. Эти деформации могут повлиять на прочность и долговечность соединений, а также на функциональные характеристики здания в целом.
Температурные деформации возникают из-за изменения температуры воздуха, что приводит к расширению или сжатию строительных материалов. Панели, как правило, выполнены из бетона или железобетона, которые имеют коэффициент теплового расширения, значительно отличающийся от других материалов, используемых в строительстве. При резких перепадах температуры панели могут деформироваться, что влияет на стыки и соединения между ними.
Для компенсации температурных деформаций используют специальные температурные швы, которые позволяют панелям двигаться относительно друг друга без повреждений. Эти швы могут быть заполнены эластичными материалами, такими как полиуретановые или силиконовые герметики, которые обеспечивают необходимую гибкость при сохранении герметичности и устойчивости соединения.
Усадочные деформации связаны с постепенным уменьшением объема материала в процессе его высыхания и отверждения. Особенно это актуально для бетонных панелей, которые в процессе старения могут подвергаться усадке. Усадочные деформации могут привести к образованию трещин в местах соединений панелей, если эти деформации не учитываются при проектировании.
Для компенсации усадочных деформаций применяют усадочные компенсаторы, которые обеспечивают необходимое пространство для деформации панели без нарушения ее целостности. Эти компенсаторы обычно располагаются в местах соединений и обеспечивают подвижность стыков. Важно, чтобы они были правильно рассчитаны в зависимости от размеров и массы панелей, а также климатических условий.
Кроме того, конструктивные решения, такие как усиленные соединения с возможностью регулировки или использование систем с компенсирующими элементами, позволяют эффективно контролировать и минимизировать влияние деформаций на панельные соединения.
Важно учитывать, что при проектировании и установке соединений панелей необходимо строго следовать рекомендациям по температурным и усадочным деформациям, чтобы предотвратить дальнейшие проблемы, такие как перекосы, повреждения стыков и ухудшение теплоизоляционных характеристик.
Вопрос-ответ:
Как панели соединяются между собой в панельных домах?
Панели в панельных домах скрепляются с помощью металлических деталей — обычно это болты, анкеры и специальные замки. На стыках панелей устанавливаются металлические элементы, которые могут фиксировать панели в вертикальном и горизонтальном направлениях. Применяются также герметики для обеспечения тепло- и звукоизоляции, чтобы исключить появление щелей.
Какую роль играют металлические анкеры в соединении панелей?
Металлические анкеры являются важной частью конструкции, так как они обеспечивают прочность соединений между панелями. Эти анкеры вкручиваются в специальные пазы, оставленные в панелях, и фиксируют их в нужном положении. Анкеры помогают предотвратить смещение панелей во время эксплуатации здания и повышают стабильность конструкции.
Что происходит, если панель не была правильно скреплена с соседней панелью?
Если панели в панельном доме не были должным образом скреплены, это может привести к появлению щелей между ними. Со временем такие соединения могут ослабевать, что увеличивает риск возникновения трещин, протечек воды и нарушений теплоизоляции. Плохое соединение может также повлиять на устойчивость всей конструкции здания.
Как проверяют качество соединений панелей в панельных домах?
Для проверки качества соединений панелей используется несколько методов. Один из них — визуальный осмотр стыков на наличие трещин, коррозии металлических деталей и отслоений герметика. Также могут быть проведены более глубокие проверки, включая использование специализированных приборов для измерения прочности соединений. В случае обнаружения дефектов проводится укрепление соединений или замена поврежденных частей конструкции.
