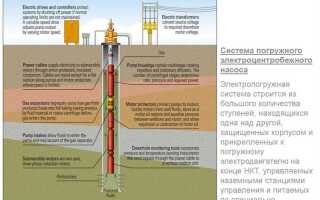

Что называют ступенью электроцентробежного насоса

Ступень электроцентробежного насоса – это узел, состоящий из рабочего колеса и направляющего аппарата, предназначенный для увеличения напора перекачиваемой жидкости. Каждая ступень формирует часть общего давления, создаваемого насосом, а их последовательное расположение позволяет наращивать напор без значительного увеличения габаритов оборудования.

Рабочее колесо ступени преобразует механическую энергию в кинетическую, ускоряя жидкость, а направляющий аппарат корректирует направление потока и частично преобразует кинетическую энергию в давление. Эффективность ступени зависит от точной геометрии этих компонентов, зазоров между ними, а также от качества материалов, устойчивых к износу и коррозии.

В многосекционных электроцентробежных насосах число ступеней подбирается исходя из требуемого напора. Например, для подъема воды с глубины 1500 метров в нефтяной скважине может использоваться до 200 и более ступеней. При этом важно учитывать падение КПД на каждой последующей ступени из-за гидравлических потерь, что требует точного расчета оптимального числа ступеней и режима их работы.

Для продления ресурса ступеней рекомендуется использовать антиабразивные покрытия и фильтрацию жидкости перед входом в насос. Также критична регулярная диагностика на наличие кавитации и вибраций, так как даже незначительное смещение осей вращения может ускорить износ лопаток рабочих колес и вызвать деструктивные гидродинамические явления внутри ступеней.

Конструкция ступени: из чего она состоит

Ступень электроцентробежного насоса представляет собой узел, обеспечивающий преобразование механической энергии вращения в энергию давления перекачиваемой жидкости. Каждая ступень включает несколько функционально связанных элементов, обеспечивающих эффективную работу на заданной глубине и производительности.

• Рабочее колесо (импеллер) – основной элемент, вращающийся с высокой скоростью. Изготавливается из коррозионно-стойких сплавов или полимеров. Конструкция лопастей оптимизирована под конкретный расход и напор.
• Направляющий аппарат (статор) – фиксированная часть, предназначенная для выпрямления потока после прохождения рабочего колеса. Снижает турбулентность и передаёт жидкость к следующей ступени.
• Втулка рабочего колеса – соединительный элемент между колесом и валом. Обеспечивает надёжную фиксацию и передачу крутящего момента. Часто оснащается защитными вставками для уменьшения износа.
• Опорный подшипник – принимает осевые нагрузки от колеса. Выполняется из износостойких материалов с низким коэффициентом трения. Устанавливается в нижней части ступени.
• Уплотнения – исключают утечки рабочей жидкости и защищают внутренние части от абразивного воздействия. Могут быть как радиальными, так и торцевыми, в зависимости от конструкции насоса.
• Корпус ступени – обеспечивает жёсткость конструкции и герметичность. Изготавливается из нержавеющей стали или легированных алюминиевых сплавов. Имеет точную посадку для всех внутренних компонентов.

При проектировании каждой ступени учитываются характеристики перекачиваемой среды, допустимое осевое усилие и параметры гидравлической эффективности. Несовместимость геометрии компонентов даже в пределах одной серии приводит к потере производительности и ускоренному износу.

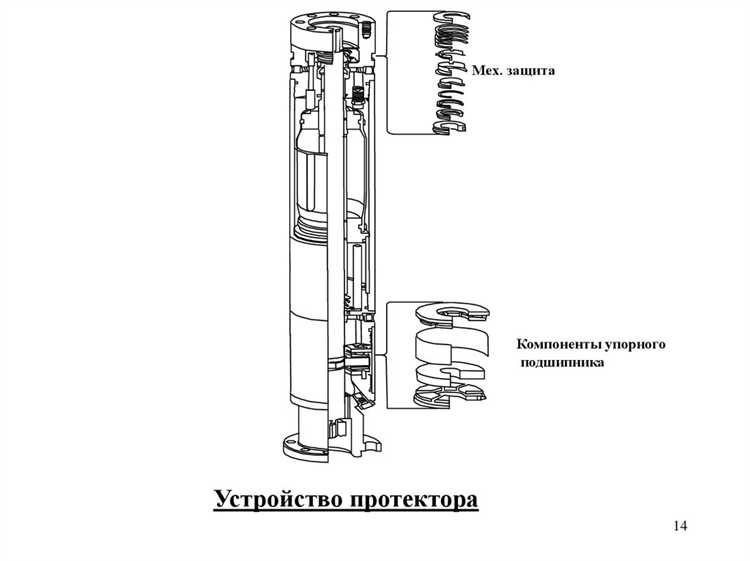

Принцип работы одной ступени внутри насоса

Одна ступень электроцентробежного насоса состоит из рабочего колеса и направляющего аппарата. Рабочее колесо закреплено на валу и вращается с высокой скоростью, достигающей до 6000 об/мин. При вращении колесо сообщает кинетическую энергию перекачиваемой жидкости, придавая ей радиальное ускорение.

Жидкость, поступающая в центр рабочего колеса, под воздействием центробежной силы отбрасывается к его периферии, где давление увеличивается. Этот прирост давления называется напором ступени. Далее жидкость направляется в направляющий аппарат, в котором ее скорость преобразуется в дополнительное давление за счет постепенного расширения проточной части.

Для стабильной работы критично обеспечить точную центровку рабочего колеса и отсутствие механических перекосов. Даже незначительный люфт или износ подшипников вызывает турбулентность потока, снижение КПД и рост вибраций. Внутренние зазоры между колесом и корпусом подбираются с точностью до сотых миллиметра, чтобы минимизировать обратные утечки и поддерживать оптимальное давление на выходе из ступени.

Каждая ступень рассчитана на определенный диапазон расхода и напора. При отклонении от расчетных параметров возможно возникновение кавитации и повреждение лопастей. Для исключения перегрузки необходимо контролировать входное давление и плотность среды.

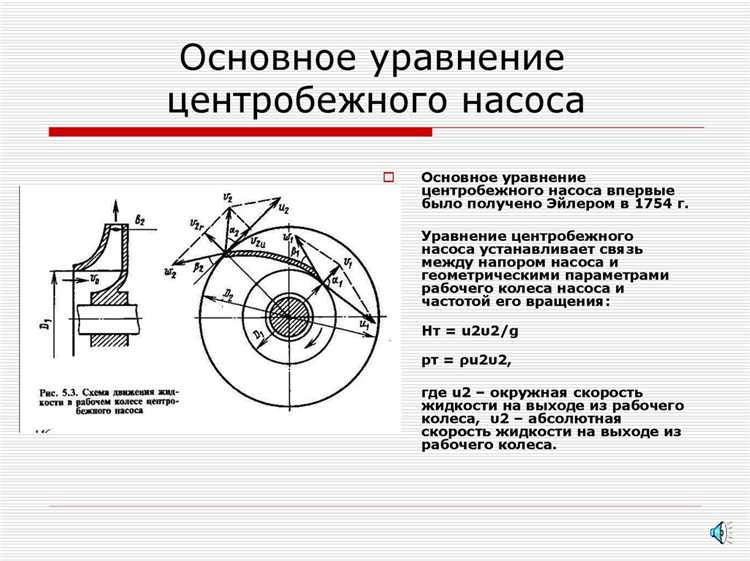

Роль ступени в создании напора жидкости

Каждая ступень электроцентробежного насоса представляет собой совокупность рабочего колеса и направляющего аппарата. Основная функция ступени – увеличение кинетической энергии жидкости за счёт вращения колеса и её преобразование в давление в направляющем аппарате. Именно этот процесс обеспечивает формирование напора.

Высота напора, создаваемого одной ступенью, зависит от геометрии рабочего колеса, частоты вращения вала и плотности перекачиваемой среды. При стандартных параметрах типичная ступень развивает от 5 до 30 метров напора. Чтобы достичь требуемого давления, производители комбинируют необходимое количество ступеней, устанавливаемых каскадом на одном валу.

На практике важно учитывать, что чрезмерное увеличение количества ступеней при недостаточной прочности корпуса или нестабильной нагрузке может привести к осевому смещению ротора, кавитации и перегреву обмоток двигателя. Поэтому при подборе числа ступеней необходимо опираться на расчетные характеристики скважины и график зависимости напора от дебита.

Корректно спроектированная ступень обеспечивает стабильную работу насоса в расчётной зоне КПД, минимизируя энергорасходы и износ. Использование многоступенчатых конфигураций целесообразно при глубинах свыше 100 метров, где одноступенчатые решения технически неэффективны.

Отличие многоступенчатого насоса от одноступенчатого

Основное различие заключается в количестве рабочих колес. Одноступенчатый электроцентробежный насос оснащён одним рабочим колесом, создающим напор в пределах 20–60 метров, что ограничивает область применения малыми глубинами и давлением.

Многоступенчатый насос содержит два и более рабочих колес, установленных последовательно. Каждое колесо увеличивает напор, что позволяет достигать значений до 300 метров и выше. Это делает конструкцию оптимальной для скважин глубиной от 60 до 300 метров и систем с высоким сопротивлением на выходе.

По энергоэффективности многоступенчатая модель выигрывает при высоком требуемом напоре: распределение нагрузки между колесами снижает износ, уменьшает токи пуска и стабилизирует гидравлический режим. Одноступенчатый вариант эффективен при стабильной нагрузке и минимальной глубине всасывания.

Ремонтопригодность также различается. В одноступенчатом насосе доступ к основным узлам проще, замена рабочих элементов занимает меньше времени. В многоступенчатом обслуживание сложнее из-за последовательной сборки, что требует точного соблюдения допусков при ремонте.

Выбор между ними определяется не универсальностью, а точными расчётами по глубине скважины, требуемому напору и расходу. Для систем водоснабжения частного дома с неглубокой скважиной до 40 метров достаточно одноступенчатого насоса. Для артезианских скважин, многоконтурных систем отопления или промышленных объектов без многоступенчатого варианта не обойтись.

Материалы изготовления ступеней и их влияние на срок службы

Ресурс электроцентробежного насоса напрямую зависит от свойств материалов, из которых изготовлены его ступени. Наиболее критичны к износу рабочие колеса и направляющие аппараты, поскольку они испытывают воздействие абразивных частиц, кавитации и перепадов давления.

• Латунь – применяется в малозагруженных насосах. Обладает хорошей коррозионной стойкостью, но подвержена эрозии при наличии твердых включений. Рекомендуется только для чистой воды и давления до 4 МПа.
• Нержавеющая сталь (12Х18Н10Т, AISI 304/316) – оптимальный выбор для высоконагруженных условий. Обеспечивает устойчивость к химически агрессивным средам и механическому износу. Срок службы до 60 000 часов при правильной эксплуатации.
• Чугун с высокопрочной структурой (ВЧ50, ВЧ60) – обладает высокой механической прочностью, но ограниченной устойчивостью к кавитации и агрессивным средам. Используется в промышленных установках при умеренной абразивности перекачиваемой жидкости.
• Полимеры (PEEK, полиамид, фторопласт) – применяются в условиях, где необходима химическая инертность и снижение массы. Подвержены термодеструкции при температурах выше 120 °C. Нецелесообразны при наличии песка или шлама.
• Керамика и композиты на её основе – имеют максимальную износостойкость, но чувствительны к ударным нагрузкам. Применяются в специализированных насосах для агрессивных сред и при содержании твёрдых фракций свыше 3%.

При выборе материала необходимо учитывать характеристики скважины: минерализацию, температуру, содержание песка. Например, при концентрации абразивных частиц свыше 50 г/м³ оптимален переход на ступени из нержавеющей стали или керамики. Повышенные температуры (выше 70 °C) требуют отказа от полимерных материалов. Пренебрежение соответствием материала условиям эксплуатации ведёт к разрушению ступеней уже через 1000–2000 часов работы.

Повышение срока службы возможно за счёт поверхностной обработки: нитроцементации, анодирования, нанесения износостойких покрытий (например, на основе хрома или титана). Такие меры позволяют продлить межремонтный интервал до 2–3 раз.

Как определить количество ступеней, нужное для конкретной скважины

Количество ступеней электроцентробежного насоса напрямую зависит от необходимого напора. Каждая ступень создает определённое давление, и суммарное значение должно покрывать полный геодезический подъём, потери напора и необходимый запас.

Для расчета нужно знать:

• глубину динамического уровня (расстояние от устья до уровня воды в процессе работы);
• высоту до точки отбора (например, высота до емкости или поверхности земли);
• длину и диаметр трубопровода;
• гидравлические потери в трубопроводе (рассчитываются по формуле Дарси–Вейсбаха или методом удельных потерь);
• необходимый дебит скважины (м³/ч);
• напор, создаваемый одной ступенью (указывается в технической документации насоса, зависит от модели и производительности).

Алгоритм расчета:

1. Определить общий требуемый напор: сумма динамического уровня, высоты до точки отбора и гидравлических потерь.
2. Разделить полученное значение на напор одной ступени.
3. Округлить результат в большую сторону и добавить 10–15% запаса, особенно при нестабильных уровнях воды или переменном режиме работы.

Пример: динамический уровень – 80 м, высота до поверхности – 10 м, потери – 15 м. Общий напор = 105 м. Если одна ступень дает 7 м, требуется минимум 15 ступеней (105 ÷ 7 = 15). С учетом запаса – 17 ступеней.

Причины износа ступеней и способы продления ресурса

Неравномерный износ возникает при нарушении соосности вала, что приводит к перекосу ступеней и локальному перегреву. Также критично влияет кавитация, возникающая при падении давления на входе ниже допустимого, – она разрушает материал ступеней на молекулярном уровне.

Дополнительный фактор – температурные перепады при пуске и остановке агрегата, вызывающие термическое расширение и усталость материала. Недостаточная смазка радиально-упорных подшипников способствует росту осевых нагрузок, что деформирует ступени и приводит к задиру поверхностей.

Для продления ресурса следует использовать многоступенчатые фильтры грубой и тонкой очистки на входе, контролировать уровень загрязнений жидкости по показаниям датчиков мутности. Оптимизация режима работы насоса – строго в пределах номинального Q и H – исключает перегрузку и нестабильность потока.

Необходимо регулярно проводить центровку агрегата, проверку осевого зазора и динамическую балансировку ротора. Использование износостойких сплавов на основе никеля или карбида кремния в изготовлении ступеней существенно увеличивает срок их службы в агрессивной среде.

Своевременная диагностика по вибрационному спектру и анализу масляных проб позволяет выявить начальные стадии износа и принять меры до выхода ступеней из строя.

Признаки неисправности ступени и методы диагностики

Падение напора при неизменной частоте вращения двигателя указывает на износ рабочих колес или направляющих аппаратов. Это приводит к снижению эффективности преобразования механической энергии в гидравлическую.

Рост вибрации на определённой секции насоса сигнализирует о разбалансировке ступени или заедании подшипников скольжения. Вибрационный анализ позволяет точно локализовать проблемную зону по частотному спектру колебаний.

Увеличение потребляемого тока при снижении дебита указывает на засорение проточной части или механическую деформацию лопастей. Диагностика производится сопоставлением текущих параметров с эталонными характеристиками при помощи встроенной системы мониторинга.

Появление посторонних шумов, особенно металлического скрежета или гудения, свидетельствует о задевании элементов ступени. Визуальный осмотр при демонтаже выявляет следы абразивного износа или задиров.

Резкое снижение производительности при отсутствии внешних изменений в скважине может быть связано с кавитацией внутри ступени. Проверка ведётся через контроль давления на входе и выходе, а также анализ наличия пузырьков газа в рабочей жидкости.

Методы диагностики включают: вибродиагностику с использованием акселерометров, термографию для выявления перегрева подшипников, анализ характеристик тока электродвигателя, осмотр с использованием видеозонда, а также сравнение текущей производительности с паспортными данными насоса.
