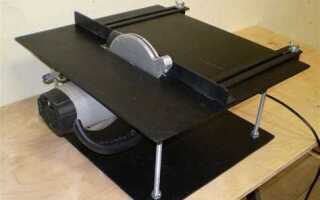

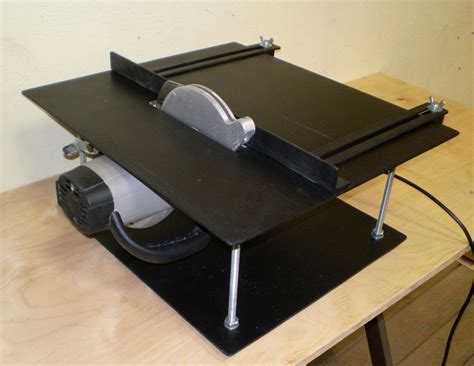

Что такое расклинивающий нож на циркулярке

Расклинивающий нож – это металлическая пластина, установленная позади пильного диска на циркулярной пиле. Его толщина обычно совпадает с толщиной диска или немного превышает её. Основная задача ножа – предотвращение заклинивания заготовки после распила и защита оператора от обратного удара.

При пилении древесины напряжения внутри материала могут привести к смещению распиленных частей. Если заготовка сожмёт пильный диск, происходит резкое торможение вращения, что может привести к выбросу детали в сторону пользователя. Расклинивающий нож удерживает части распила на безопасном расстоянии и не даёт материалу сойтись за диском.

Эффективность расклинивающего ножа напрямую зависит от его правильной установки. Он должен быть строго соосен с пильным диском и располагаться на расстоянии 2–5 мм позади него. Высота ножа должна обеспечивать свободный выход диска из материала, но при этом не мешать установке защитного кожуха.

Нож не участвует в резке и не контактирует с заготовкой до момента выхода диска. Поэтому его состояние не влияет на качество распила, но игнорирование этого элемента – распространённая ошибка, особенно среди домашних мастеров. Удаление или неправильная настройка ножа создаёт прямую угрозу травмы, особенно при работе с массивной или влажной древесиной.

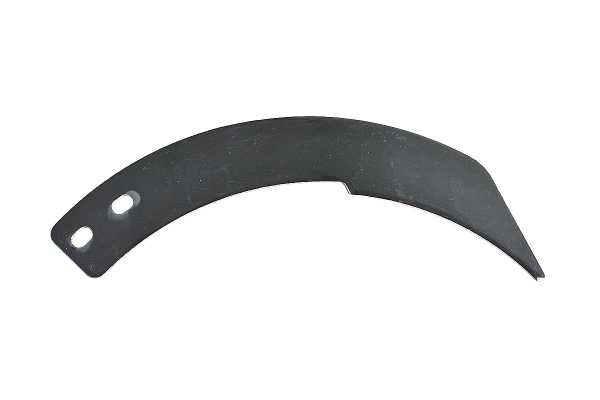

Как расклинивающий нож предотвращает заклинивание диска

Заклинивание диска на циркулярной пиле происходит, когда отпиленная часть заготовки сдвигается и зажимает диск. Это вызывает резкий тормоз пилы, отдачу и возможное повреждение оборудования или травму. Расклинивающий нож устраняет эту причину.

Нож устанавливается точно в плоскости вращения диска и располагается сразу за ним, на расстоянии 2–5 мм. Его толщина должна быть немного меньше толщины диска, но больше ширины пропила. Это исключает контакт с материалом во время пиления, но эффективно предотвращает сжатие заготовки после прохождения диска.

Когда диск прорезает древесину, за ним сразу проходит расклинивающий нож, удерживая боковые части материала от смещения. Давление, создающееся при напряжении волокон, не может замкнуть пропил. Нож сохраняет постоянную ширину пропила, исключая боковое сжатие диска и его остановку.

Особенности установки: нож должен быть закреплён жёстко, без люфта. Его высота – минимум на 2 мм ниже максимального подъёма зубьев, но не ниже уровня пропила. Нарушение этих параметров снижает эффективность.

При работе с влажной или волокнистой древесиной наличие расклинивающего ножа особенно важно: такие материалы склонны к смещению после распила. Без ножа они быстро зажимают диск, вызывая критические ситуации.

Отказ от расклинивающего ножа недопустим при продольном распиле. Он обеспечивает стабильную и безопасную подачу заготовки, снижая риск отдачи и перегрузки двигателя.

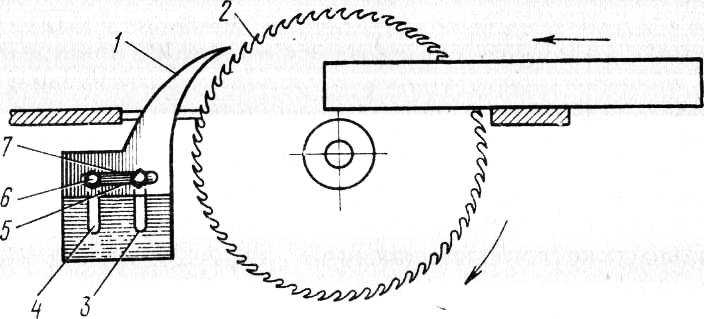

Почему без расклинивающего ножа увеличивается риск обратного удара

Расклинивающий нож предотвращает схождение распиленной заготовки за пильным диском. Без него задняя кромка диска может зажать материал, особенно при продольном распиле. Это приводит к резкому выбросу заготовки в сторону оператора со скоростью до 100 км/ч.

Основная причина – трение задней части диска о схлопнувшийся пропил. Даже незначительное отклонение доски вызывает резкий зажим, после чего вращение диска подхватывает заготовку и выбрасывает её назад.

Риск возрастает при работе с сырой древесиной, склонной к деформации, а также при недостаточной настройке параллельного упора. В таких условиях расклинивающий нож необходим для стабилизации направления движения материала.

Особенно опасны короткие заготовки: их легче заклинить и выбросить. При отсутствии ножа вероятность обратного удара увеличивается в 3–5 раз, особенно при быстрой подаче и недостаточной фиксации заготовки.

Ниже приведены ключевые различия в поведении материала при наличии и отсутствии расклинивающего ножа:

Рекомендуется использовать нож толщиной на 0,1–0,5 мм меньше ширины пропила, установленной строго по оси диска. Это исключает контакт с заготовкой до момента выхода её из зоны распила.

Какой толщины должен быть расклинивающий нож относительно диска

Толщина расклинивающего ножа должна строго соответствовать ширине пропила, которую обеспечивает пильный диск. Это предотвращает зажатие диска в пропиле и минимизирует риск обратного удара.

Оптимальное соотношение толщины следующее: нож должен быть тоньше корпуса диска, но толще режущей кромки. Например, если пильный диск имеет толщину тела 2,6 мм, а режущая часть – 3,2 мм, то расклинивающий нож должен быть в пределах 2,7–3,0 мм. Это обеспечивает свободный проход диска за ножом и исключает застревание.

Если нож толще зубьев, заготовка будет задевать его и застревать. Если тоньше тела диска – он не выполнит функцию удержания распиленной древесины от схождения. Нож должен быть установлен строго по центру диска, на одной линии с ним.

При смене дисков толщину ножа необходимо пересматривать. Использование неподходящего по толщине ножа недопустимо: это напрямую влияет на безопасность.

Можно ли использовать расклинивающий нож при продольном пилении

При продольном пилении установка расклинивающего ножа не только возможна, но и необходима. Он выполняет критически важную функцию – предотвращает заклинивание диска заготовкой после распила.

• Расклинивающий нож устанавливается строго соосно с пильным диском и на расстоянии 2–5 мм от его задней кромки.
• Толщина ножа должна быть меньше толщины пропила, но больше толщины диска, чтобы заготовка не зажимала диск и не вызывала отдачу.
• При распиле влажной или смолистой древесины вероятность сжатия распила возрастает, поэтому без ножа возрастает риск аварийной ситуации.

Если использовать параллельный упор, особенно при длинных заготовках, наличие расклинивающего ножа исключает смещение материала к задней части диска.

1. Перед началом работы проверяют вертикальность ножа и его жесткое крепление к кожуху или корпусу пилы.
2. При смене диска контролируют, чтобы нож соответствовал его геометрии и не мешал подаче заготовки.
3. В случае пиления вдоль волокон без ножа значительно возрастает нагрузка на мотор и вероятность повреждения зубьев.

Удаление расклинивающего ножа оправдано только при нестандартных пропилах с использованием специальных приспособлений, но при продольном распиле стандартных досок его отсутствие – серьёзное нарушение техники безопасности.

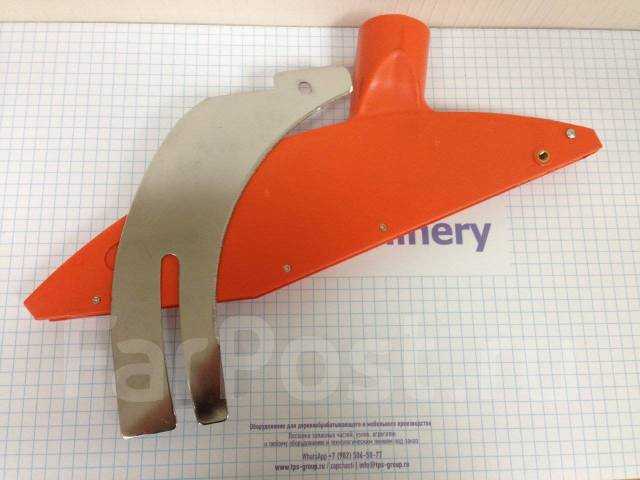

Влияние формы и длины ножа на безопасность реза

Форма расклинивающего ножа напрямую влияет на его способность стабилизировать заготовку после прохождения через пильный диск. Прямолинейные ножи обеспечивают постоянное расстояние между полотном и заготовкой, снижая вероятность зажатия. Однако при использовании пильных дисков с переменным пропилом предпочтительнее клиновидные ножи с плавным сужением, повторяющие геометрию пропила.

Длина ножа должна быть согласована с диаметром диска. Оптимальное расположение – верхняя кромка ножа на 5–10 мм ниже самой верхней точки пильного круга. Если нож короче, он не препятствует смещению заготовки, особенно при продольном пилении. Избыточная длина создает риск контакта с заготовкой до выхода из пропила, что может вызвать отдачу.

Толщина ножа должна быть на 0,1–0,3 мм меньше ширины пропила, создаваемого диском. Несоблюдение этого соотношения приводит либо к зажиму, либо к избыточному зазору, что снижает эффективность стабилизации.

Рекомендация: перед установкой ножа необходимо измерить фактическую ширину пропила конкретного диска. Универсальные ножи часто не соответствуют требованиям конкретных моделей и нуждаются в доработке или замене.

Как правильно установить и отрегулировать расклинивающий нож

Для безопасной и эффективной работы с циркулярной пилой важно правильно установить и отрегулировать расклинивающий нож. Неправильная установка или настройка может привести к заклиниванию пилы, снижению точности реза или даже к повреждению инструмента.

1. Установка расклинивающего ножа

Перед установкой убедитесь, что пила выключена и обесточена. Расклинивающий нож должен располагаться точно между корпусом пилы и диском. Он должен быть вровень с зубьями пилы, не мешать их движению, и обеспечивать правильное разделение материала после его пропила. Для этого расклинивающий нож можно закрепить с помощью регулировочных винтов на картере пилы.

2. Расстояние от расклинивающего ножа до пильного диска

Расстояние между расклинивающим ножом и пильным диском должно быть минимальным – обычно оно составляет 2-3 мм. При этом важно, чтобы нож не касался диска при вращении. Если нож слишком близко к диску, это может привести к его перегреву или повреждению, а также затруднить работу. Регулировка может быть выполнена с помощью специальных винтов или подстроек на картере.

3. Угол установки расклинивающего ножа

Угол наклона расклинивающего ножа должен совпадать с углом наклона пильного диска. Обычно угол наклона ножа равен углу наклона диска, чтобы избежать чрезмерного давления на материал. Правильная установка угла предотвращает перекос и ускоряет процесс распила, минимизируя нагрузку на инструмент.

4. Регулировка положения расклинивающего ножа

Регулировка положения ножа важна для обеспечения точности реза. Он должен быть параллелен линии распила и располагаться в одной плоскости с диском. Несоответствие этих параметров приведет к искривлению реза. В большинстве моделей пил для этого предусмотрены специальные механизмы регулировки, с помощью которых можно настроить нужное положение ножа.

5. Проверка работы после установки

После того как расклинивающий нож установлен и отрегулирован, проведите несколько пробных резов. Убедитесь, что нож не контактирует с диском, а пила работает плавно и без заеданий. Если пила начинает перегреваться или звучит аномально, проверьте установку и положение ножа, а также убедитесь, что его размер соответствует характеристикам вашей пилы.

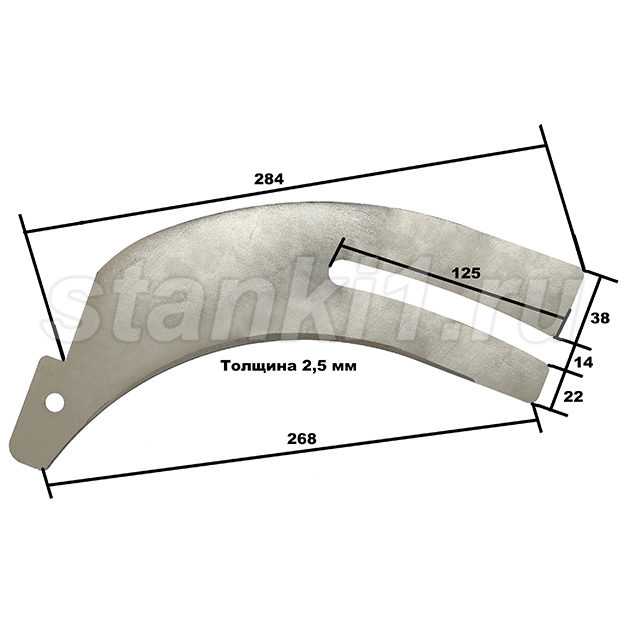

Когда допустимо снимать расклинивающий нож и чем это грозит

Расклинивающий нож выполняет важную функцию в циркулярной пиле: он предотвращает зажим древесины между диском и пильным столом, а также помогает уменьшить вероятность заклинивания пилы. Однако бывают случаи, когда его снятие может быть оправдано, хотя и не без риска.

Обычно снятие расклинивающего ножа не рекомендуется, но в некоторых ситуациях это может быть допустимо:

• При работе с тонкими материалами, где расклинивающий нож может привести к излишнему сопротивлению и искажению пропила.
• Для выполнения пропила в плотных или волокнистых материалах, где нож может мешать точности работы. В таких случаях осторожность и внимание к безопасности становятся особенно важными.
• Если материал имеет нестандартную форму или размеры, что делает невозможным использование расклинивающего ножа.

Тем не менее, снятие расклинивающего ножа может привести к следующим негативным последствиям:

• Увеличение риска заклинивания пилы, так как расклинивающий нож помогает предотвратить перегрузки и зажатывание материала.
• Ухудшение безопасности: при отсутствии расклинивающего ножа вероятность отдачи пилы и травмирования оператора значительно увеличивается.

Если все-таки решено снять расклинивающий нож, рекомендуется соблюдать следующие меры предосторожности:

1. Убедитесь, что материал правильно закреплен и не будет смещаться в процессе работы.
2. Не применяйте чрезмерное давление на инструмент, чтобы избежать перегрузки.
3. Обратите внимание на стабильность работы пилы и регулярные проверки её состояния во время использования.

В любом случае, если снимаете расклинивающий нож, всегда принимайте во внимание потенциальные риски для безопасности и точности работы.

Требования ПТБ и ГОСТ к наличию расклинивающего ножа

По ГОСТ 12.2.007.12-88 «Оборудование для деревообрабатывающей промышленности. Общие требования безопасности» установлены следующие требования к наличию расклинивающего ножа: он должен быть установлен на циркулярных пилах с диаметром диска более 200 мм и обеспечивать безопасность оператора, исключая риск зажима материала.

Согласно ПТБ, расклинивающий нож должен быть тщательно отрегулирован и соответствовать установленным стандартам по материалам и жесткости. Он должен быть изготовлен из высокопрочного металла, что исключает вероятность его деформации в процессе работы. Важно, чтобы нож находился в правильной геометрической позиции относительно пилы, что обеспечит минимальное отклонение от линии распила.

ГОСТ 12.2.007.4-75 «Оборудование деревообрабатывающее. Требования безопасности» также подтверждает, что расклинивающий нож должен быть настроен таким образом, чтобы его профиль не создавал дополнительного сопротивления при работе. Он должен быть подвижным, что позволяет компенсировать возможные изменения толщины материала.

Отсутствие расклинивающего ножа на пиле или его неправильная установка может привести к серьезным последствиям, включая зажатывание пилы и возникновение травм у оператора. В соответствии с ПТБ, контролируется регулярная проверка состояния этого элемента, и на всех этапах эксплуатации должны соблюдаться технические нормативы, обеспечивающие его эффективность.

Таким образом, наличие расклинивающего ножа на циркулярной пиле является обязательным требованием как с точки зрения безопасности, так и с технической стороны, что подтверждается как ГОСТ, так и ПТБ.

Вопрос-ответ:

Что такое расклинивающий нож на циркулярной пиле и какова его роль?

Расклинивающий нож — это элемент конструкции циркулярной пилы, который устанавливается непосредственно перед пилящим диском. Он служит для предотвращения зажима пилы между материалом и диском, что может привести к заклиниванию или повреждению инструмента. Также расклинивающий нож помогает поддерживать стабильность работы пилы, обеспечивая правильное направление пиления.

Как правильно настроить расклинивающий нож на циркулярной пиле?

Настройка расклинивающего ножа заключается в установке его на нужное расстояние от пилы. Расстояние между ножом и диском должно быть минимальным, но достаточным, чтобы избежать зажима материала. Кроме того, важно, чтобы нож был выровнен с осью пилы, что гарантирует стабильность работы и предотвращает неправильную работу инструмента.

Почему расклинивающий нож так важен для безопасности при работе с циркулярной пилой?

Без расклинивающего ножа циркулярная пила может застрять в материале, что приведет к резкому движению инструмента. Это увеличивает риск повреждения материала, а также травмирования оператора. Нож предотвращает такие случаи, позволяя пиле оставаться в стабильном положении, и тем самым значительно снижает вероятность несчастных случаев.

Может ли неправильная настройка расклинивающего ножа привести к поломке циркулярной пилы?

Да, неправильная настройка расклинивающего ножа может привести к серьезным поломкам. Если нож установлен слишком близко к диску, это может вызвать его заклинивание в материале, что приведет к перегрузке двигателя или повреждению диска. Слишком большое расстояние также может уменьшить эффективность расклинивающего ножа, что повысит вероятность возникновения проблем при пилении.

Какие проблемы могут возникнуть, если не использовать расклинивающий нож при работе с циркулярной пилой?

Отсутствие расклинивающего ножа может привести к ряду проблем. Одной из самых серьезных является заклинивание пилы в материале, что может вызвать не только повреждения самого инструмента, но и опасность для оператора. Также это может привести к деформации или повреждению распиливаемого материала. Без расклинивающего ножа пила может работать нестабильно, что затруднит точность и чистоту реза.

Для чего используется расклинивающий нож на циркулярной пиле?

Расклинивающий нож на циркулярной пиле помогает предотвратить заклинивание пилы в материале. Он устанавливается рядом с полотном пилы и служит для того, чтобы раздвигать разрезаемое дерево или другой материал, обеспечивая тем самым стабильность движения полотна. Это уменьшает вероятность того, что пила застрянет в процессе работы, особенно при резке плотных или толстых материалов.
