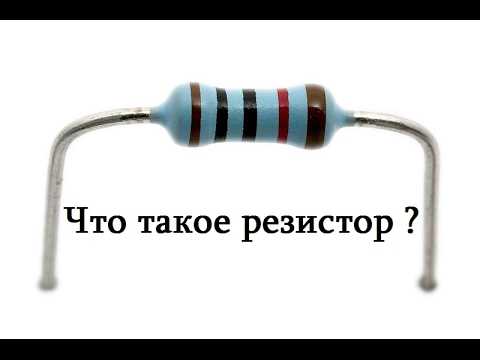

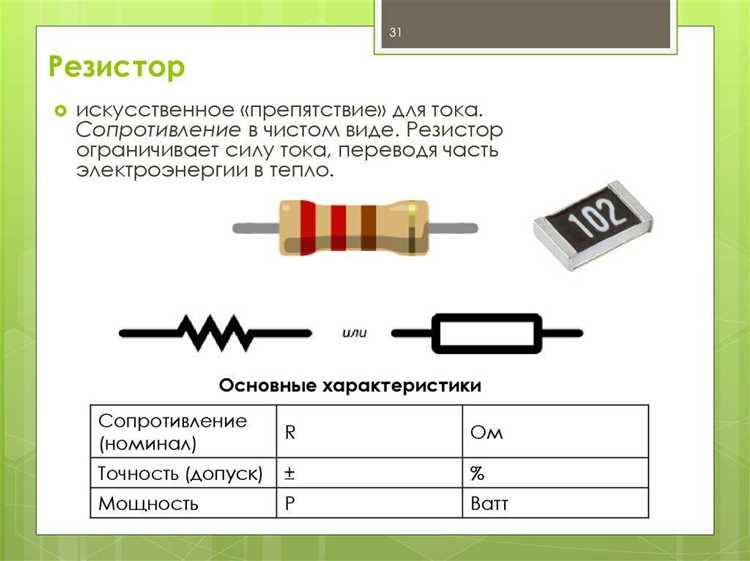

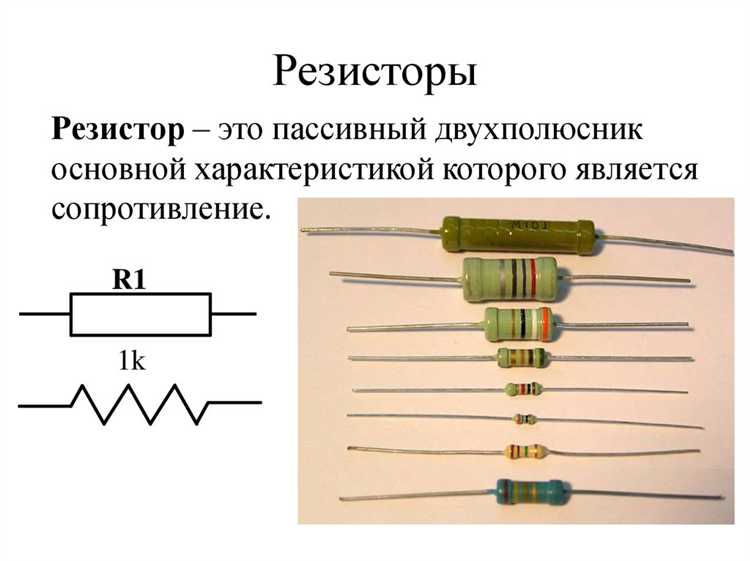

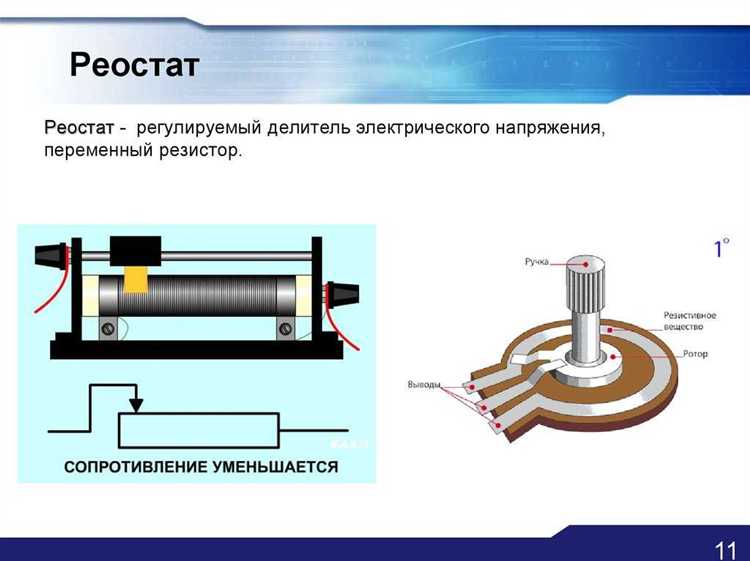

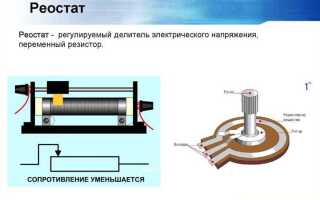

Резистор – это пассивный элемент, предназначенный для ограничения электрического тока и распределения напряжения в цепи. Его основная характеристика – сопротивление, измеряемое в омах (Ω). Типовое значение может варьироваться от долей ома до мегомов. Например, резисторы на 10 кОм часто применяются в делителях напряжения, а на 0,1 Ом – в токовых шунтах для измерения силы тока.
Выбор резистора должен учитывать не только номинальное сопротивление, но и допустимую мощность рассеивания. При превышении этого значения резистор перегревается и теряет стабильность параметров. Для расчёта мощности используется формула P = I²R, где P – мощность в ваттах, I – ток в амперах, R – сопротивление. В слаботочных цепях достаточно мощностей до 0,25 Вт, но для силовых приложений применяются резисторы от 2 Вт и выше.
Точность резистора также играет ключевую роль. Обозначается допуском, например, ±1% или ±5%. В прецизионных схемах применяются резисторы с допуском до ±0,1%. Использование резисторов с неконтролируемым отклонением способно исказить работу аналоговых фильтров, АЦП и других чувствительных элементов.
В схемах защиты резисторы нередко используются как предохранительные элементы. Установленный в цепь последовательно, резистор ограничивает начальный ток заряда конденсаторов, защищая компоненты от бросков напряжения. В импульсных источниках питания применяются специальные NTC-термисторы – резисторы с отрицательным температурным коэффициентом, снижающие сопротивление по мере нагрева.
Для цифровых схем резисторы обеспечивают подтягивание логических входов к высокому или низкому уровню. Типичное значение подтягивающего резистора составляет от 4,7 кОм до 10 кОм. Без него вход может находиться в неопределённом состоянии, вызывая ложные срабатывания или нестабильную работу логики.
Как резистор ограничивает ток в цепи: примеры расчётов
Согласно закону Ома, ток I в цепи прямо пропорционален напряжению U и обратно пропорционален сопротивлению R: I = U / R. Именно это свойство резистора позволяет точно контролировать ток в цепи, предотвращая перегрузки и выход компонентов из строя.
Пример 1. В цепи используется источник питания 12 В и светодиод, рассчитанный на ток 20 мА. Для ограничения тока до безопасного уровня необходим резистор. Светодиод имеет прямое напряжение 2 В, значит, на резисторе должно падать 10 В (12 В – 2 В). Искомое сопротивление: R = 10 В / 0.02 А = 500 Ом. Стандартное ближайшее значение – 510 Ом.
Пример 2. Требуется снизить ток до 100 мА в цепи постоянного тока с источником 9 В. Используем резистор без дополнительных компонентов. R = 9 В / 0.1 А = 90 Ом. Ближайшее стандартное значение – 91 Ом. Мощность, рассеиваемая на резисторе: P = I² × R = (0.1)² × 90 = 0.9 Вт. Необходим резистор мощностью не менее 1 Вт.
Пример 3. В логической схеме необходимо подтянуть вход микроконтроллера к плюсу питания 5 В через резистор так, чтобы ток не превышал 0.5 мА. R = 5 В / 0.0005 А = 10 кОм. Это минимально допустимое значение. Для снижения энергопотребления может использоваться резистор 47 кОм или выше.
При выборе резистора важно учитывать не только номинал, но и мощность. Недостаточный запас по мощности приведёт к перегреву и выходу резистора из строя.
Почему выбирают резисторы с разной мощностью и сопротивлением
Сопротивление резистора определяет силу тока по закону Ома: чем выше сопротивление, тем ниже ток при заданном напряжении. Это позволяет точно регулировать параметры цепи: от ограничения тока до формирования делителей напряжения. Например, в усилителях применяют резисторы от 1 Ом до сотен кОм для задания коэффициента усиления и настройки входного импеданса.
Мощность резистора указывает, какое количество тепла он способен рассеивать без перегрева. При превышении предела резистор перегревается и выходит из строя. Поэтому при расчётах учитывают не только номинал, но и запас мощности. Если в цепи рассеивается 0,4 Вт, устанавливают резистор минимум на 0,6 Вт. В импульсных режимах выбирают ещё больший запас – до 300%.
В маломощных схемах используют резисторы на 0,125–0,25 Вт, особенно в плотных монтажах, где важна компактность. В силовых цепях и источниках питания применяют резисторы мощностью 1–5 Вт и выше, часто проволочные, для стабильной работы при высоких токах и температурах.
Разнообразие номиналов сопротивления и мощностей необходимо для точного соответствия требованиям схемы. Унификация невозможна: каждая цепь предъявляет уникальные условия по току, напряжению и тепловой нагрузке.
Где устанавливаются резисторы на практике: схемы подключения
Резисторы размещаются в цепях последовательно, параллельно или в смешанных конфигурациях в зависимости от требуемого распределения напряжения и ограничения тока. Последовательное подключение применяется для деления напряжения: если необходимо получить определённый уровень сигнала, используют делитель на двух резисторах. Например, для подачи 3.3 В на вход микроконтроллера с источника 5 В применяются резисторы на 1.8 кОм и 3.3 кОм.

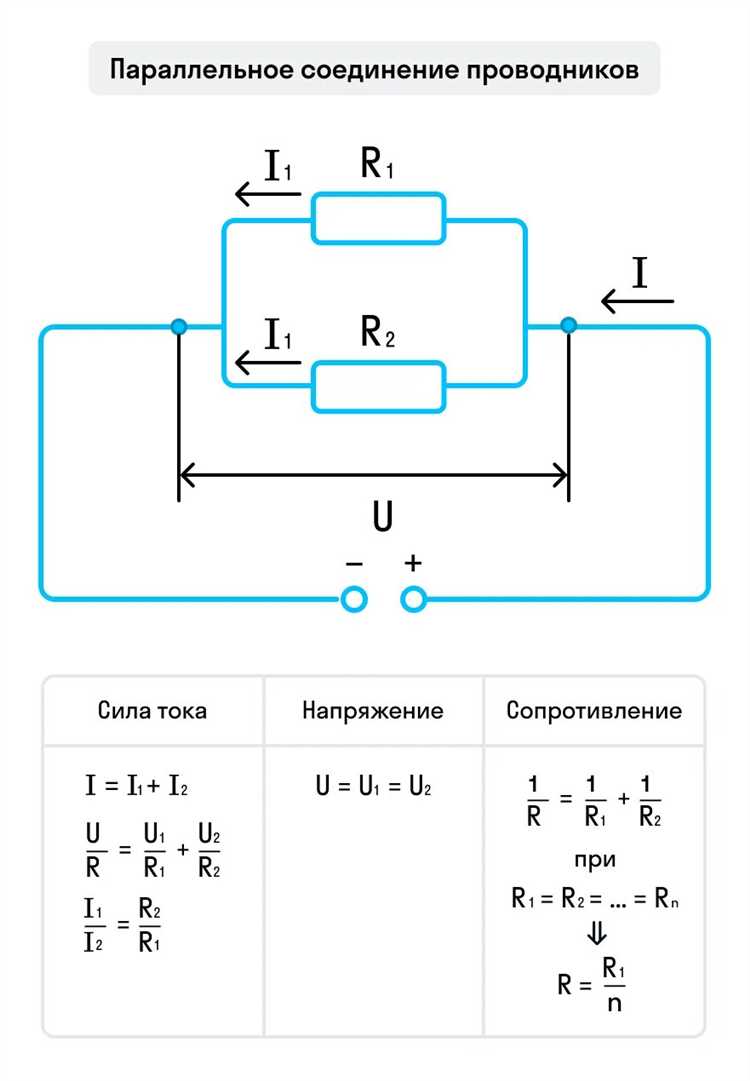

Параллельное подключение актуально для уменьшения общего сопротивления или увеличения допустимой мощности рассеяния. В цепях питания оно применяется, если один резистор не выдерживает тепловую нагрузку. При параллельном соединении двух одинаковых резисторов их эквивалентное сопротивление в два раза меньше, а мощность удваивается.
В затворных цепях MOSFET и базах биполярных транзисторов резисторы ограничивают ток управляющего сигнала. Например, в схемах на логике TTL перед базой транзистора устанавливают резистор от 330 до 1 кОм для предотвращения перегрузки выхода логического элемента.
В аналоговых схемах резисторы задают параметры фильтров, усилителей и генераторов. В операционных усилителях они определяют коэффициент усиления: в инвертирующем усилителе коэффициент равен отношению резисторов обратной связи и входного. Например, при Rвх = 10 кОм и Rобрат = 100 кОм усиление составит -10.
В схемах защиты резисторы применяются как токоограничивающие элементы перед светодиодами, микросхемами и аналоговыми датчиками. Для светодиодов выбирают номинал по закону Ома, учитывая падение напряжения на кристалле и рабочий ток. Например, для белого светодиода (3.2 В, 20 мА) с питанием 5 В резистор должен быть примерно 90 Ом (стандартное значение – 100 Ом).
Как распознать номинал резистора по цветовой маркировке

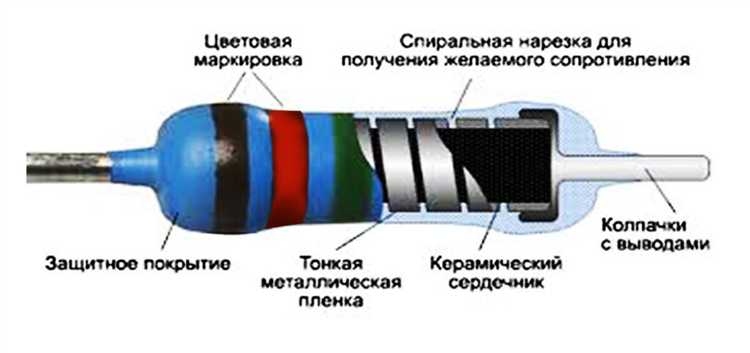

Резисторы с осевой маркировкой используют цветные полосы для указания сопротивления. Обычно на корпусе размещено 4, 5 или 6 полос. Цвет каждой полосы соответствует определённому числу или множителю, установленному стандартом IEC 60062.
- Первая и вторая полосы (для 4-полосного резистора) обозначают первые две значащие цифры номинала. Цвета: чёрный – 0, коричневый – 1, красный – 2, оранжевый – 3, жёлтый – 4, зелёный – 5, синий – 6, фиолетовый – 7, серый – 8, белый – 9.
- Третья полоса – множитель. Определяет, на сколько умножаются первые две цифры. Например, красный – ×100, жёлтый – ×10 000, золотой – ×0.1, серебряный – ×0.01.
- Четвёртая полоса – допуск (точность). Золото – ±5%, серебро – ±10%, отсутствие полосы – ±20%.
Пример: если на резисторе четыре полосы – коричневая, чёрная, красная и золотая, то номинал определяется так:
- Коричневая – 1
- Чёрная – 0
- Красная – множитель ×100
- Золотая – допуск ±5%
Результат: 10 × 100 = 1000 Ом, точность ±5%.
Если полос пять, первые три обозначают значащие цифры, четвёртая – множитель, пятая – допуск. Шестая (если есть) указывает на температурный коэффициент в ppm/°C.
Для точного чтения полос необходимо располагать резистор так, чтобы золотая или серебряная полоса (если она есть) была справа. При сомнениях используйте мультиметр для подтверждения номинала.
Что происходит при выходе резистора из строя: признаки и последствия
Повреждённый резистор меняет параметры цепи, нарушая её работу. Наиболее частый признак – изменение сопротивления, часто в сторону увеличения. Это вызывает снижение тока и сбои в функционировании элементов, зависящих от точных параметров.
Типичный симптом – перегрев корпуса резистора. Если номинал нарушен, возникает локальное повышение температуры, способное повредить близлежащие компоненты. Также наблюдаются визуальные следы: потемнение, трещины, обугливание лака или корпуса.
При пробое или коротком замыкании через резистор протекает ток, многократно превышающий допустимый. Это вызывает перегорание дорожек, выход из строя чувствительных микросхем, резкое падение напряжения в других участках схемы.
Обрыв резистора приводит к полной остановке участка цепи. Если элемент работает в качестве токоограничителя, это может спровоцировать отказ источника питания или выход из строя нагрузочного узла из-за резкого скачка напряжения при восстановлении питания.
Рекомендуется проверка мультиметром в режиме измерения сопротивления при выключенном питании. Номинальное значение должно отличаться от фактического не более чем на ±5% (для резисторов с допуском 5%). Любое отклонение требует замены элемента.
Как подобрать резистор для светодиода: пошаговая инструкция
Для корректной работы светодиода важно определить сопротивление резистора, чтобы ограничить ток и избежать перегрева. Для расчёта потребуется три параметра: напряжение питания (Uпит), прямое падение напряжения на светодиоде (Uсвд) и желаемый ток через светодиод (I).
1. Определите напряжение питания. Например, 5 В.
2. Узнайте прямое падение напряжения светодиода из его технических характеристик. Для красного светодиода это около 2 В, для белого – 3 В.
3. Выберите ток светодиода. Обычно для стандартных индикаторов подходит 20 мА (0,02 А). Для более экономного режима – 10 мА.
4. Рассчитайте напряжение на резисторе: Uрез = Uпит − Uсвд. Для 5 В питания и красного светодиода: 5 В − 2 В = 3 В.
5. Рассчитайте сопротивление по формуле: R = Uрез / I. В нашем примере R = 3 В / 0,02 А = 150 Ом.
6. Выберите ближайшее стандартное значение резистора (например, 150 Ом или 160 Ом).
7. Рассчитайте мощность рассеиваемую резистором: P = Uрез × I. В примере: 3 В × 0,02 А = 0,06 Вт. Резистор с мощностью 0,125 Вт или выше подойдёт.
Использование расчёта гарантирует стабильную работу светодиода и продлевает срок службы компонентов.
Вопрос-ответ:
Что такое резистор и для чего он используется в электрических схемах?
Резистор — это компонент электрической цепи, который ограничивает поток электрического тока. Его основная задача — создать сопротивление, уменьшая силу тока и распределяя напряжение между элементами схемы. Благодаря этому можно защитить другие детали от повреждений и обеспечить стабильную работу устройства.
Какие параметры резистора влияют на его работу в цепи?
Основные характеристики — это сопротивление, мощность рассеиваемая на резисторе и точность сопротивления (допуск). Сопротивление измеряется в омах и определяет, насколько сильно резистор будет ограничивать ток. Мощность указывает, сколько тепла резистор способен рассеять без повреждения. Допуск показывает, насколько реальное сопротивление может отличаться от номинального.
Почему важно правильно выбирать номинал резистора при проектировании схемы?
Выбор сопротивления напрямую влияет на параметры работы всей цепи. Если сопротивление слишком низкое, ток может стать слишком большим, что приведёт к перегреву или выходу из строя компонентов. Если сопротивление слишком высокое, ток будет недостаточным для корректной работы схемы. Неправильный выбор может привести к снижению надёжности и функциональности устройства.
Какие существуют типы резисторов и чем они отличаются?
Среди популярных видов резисторов — угольные, металлооксидные, пленочные и проволочные. Угольные отличаются низкой стоимостью, но большим шумом и меньшей стабильностью. Металлооксидные и пленочные обеспечивают более точные значения сопротивления и устойчивы к перегреву. Проволочные резисторы применяют в случаях, когда требуется высокая мощность и стабильность при нагреве.
Как влияет резистор на напряжение и ток в электрической цепи?
Резистор снижает силу тока, создавая сопротивление, и распределяет напряжение по цепи. В соответствии с законом Ома, напряжение на резисторе равно произведению силы тока на его сопротивление. Это позволяет управлять параметрами цепи, делая её работу более предсказуемой и безопасной для других компонентов.
Какова основная функция резистора в электрической цепи?
Резистор служит для ограничения силы тока и распределения напряжения в цепи. Он создаёт сопротивление, которое препятствует прохождению электрического тока, позволяя управлять параметрами цепи и защищать другие компоненты от перегрузок.
Почему важно учитывать номинал резистора при проектировании схемы?
Номинал резистора определяет величину сопротивления, которое он оказывает току. Если сопротивление выбрано неправильно, это может привести к неправильной работе всей схемы: ток будет слишком высоким или слишком низким, что скажется на работе других элементов, может вызвать их повреждение или ухудшить характеристики устройства. Поэтому важно точно подбирать сопротивление в соответствии с техническими требованиями.
