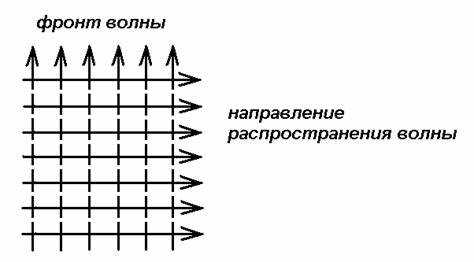

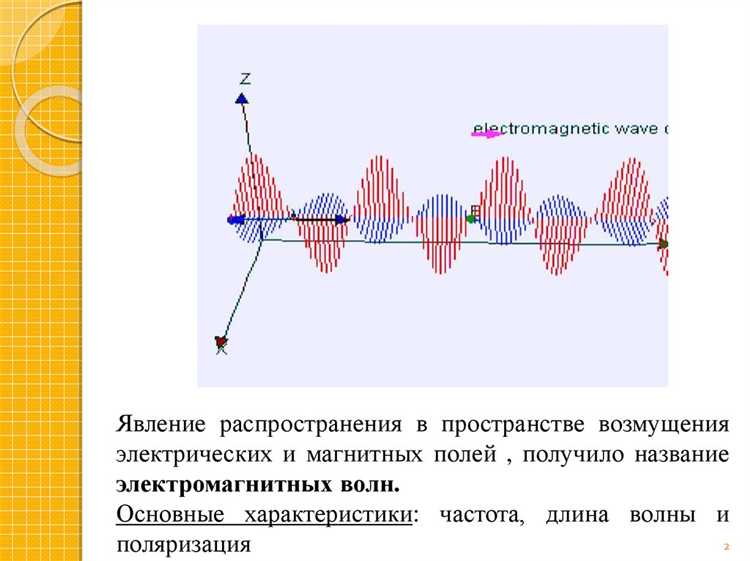

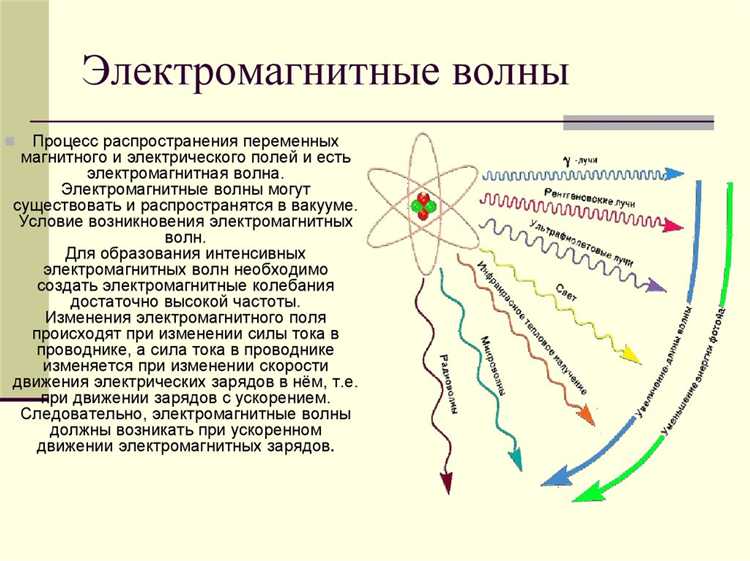

Поляризация электромагнитной волны – это упорядоченность колебаний вектора электрического поля относительно направления распространения волны. Вектор Е может изменять своё направление во времени по определённой траектории, что и определяет тип поляризации. Эта характеристика принципиально важна при проектировании антенн, выборе приемо-передающих устройств и анализе взаимодействия волн с различными поверхностями.
Линейная поляризация наблюдается, когда вектор Е колеблется вдоль одной фиксированной прямой. Такая волна может быть вертикально или горизонтально поляризованной в зависимости от ориентации вектора. Использование линейной поляризации позволяет минимизировать перекрёстные помехи между системами с разной ориентацией антенн.

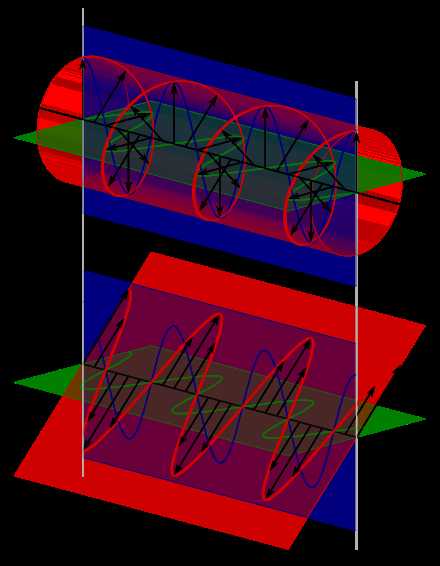

Круговая поляризация возникает, когда вектор Е описывает окружность в плоскости, перпендикулярной направлению распространения. Если вращение происходит по часовой стрелке при взгляде в направлении распространения, поляризация называется правой, в противном случае – левой. Такие волны особенно эффективны при передаче сигнала в условиях многолучевого распространения и при вращении передающего или приёмного устройства.
Эллиптическая поляризация – наиболее общий случай, при котором вектор Е описывает эллипс. Конкретная форма эллипса зависит от амплитуд и фаз колебаний составляющих векторов. Этот тип поляризации учитывается в системах спутниковой связи и радиолокации, где важно адаптировать приём к особенностям среды распространения сигнала.
Оптимальный выбор поляризации требует анализа условий передачи: для наземных каналов связи предпочтительна линейная поляризация, в мобильных и спутниковых системах – круговая или эллиптическая. Эффективность связи возрастает при согласовании поляризаций передатчика и приёмника, а также при учёте возможных отражений и переотражений сигнала.
Как определить тип поляризации электромагнитной волны на практике
Для точного определения типа поляризации применяют антенные, оптические и измерительные методы. Первый способ – использование поворотной поляризованной антенны. Если интенсивность принимаемого сигнала изменяется при вращении антенны вокруг своей оси, волна имеет линейную поляризацию. Максимальный сигнал наблюдается при совпадении ориентации антенны с плоскостью поляризации.
При круговой поляризации амплитуда сигнала остаётся почти постоянной при повороте антенны, но меняется при замене антенны на противоположную по вращению (право- или левополяризованную). Если сигнал значительно ослабляется, это указывает на противоположное направление вращения поляризации волны относительно антенны.
Оптические методы включают использование анализаторов – поляризационных фильтров. При линейной поляризации интенсивность проходящего света изменяется по закону Малюса при повороте фильтра. Круговая поляризация не вызывает зависимости интенсивности от ориентации анализатора, но может быть определена при использовании четвертьволновой пластинки перед фильтром: преобразование круговой поляризации в линейную позволит далее использовать тот же закон Малюса.
С применением осциллографа и двух ортогональных антенн можно построить диаграмму Лиссажу сигнала. Прямолинейная траектория указывает на линейную поляризацию, эллиптическая – на эллиптическую, окружность – на круговую. Направление вращения фигуры помогает отличить левую поляризацию от правой.
В радиотехнических измерениях применяется векторный анализатор цепей. Он позволяет точно определить амплитуду и фазу компонентов поля в ортогональных направлениях. По фазовому сдвигу между компонентами можно определить тип и направление поляризации: нулевой сдвиг – линейная, ±90° – круговая, любое другое значение – эллиптическая.
Применение круговой поляризации в спутниковой связи
Круговая поляризация применяется в спутниковой связи для минимизации потерь сигнала, вызванных поворотами и наклонами антенн, особенно на подвижных объектах. В отличие от линейной, круговая поляризация не требует точной ориентации приёмной антенны по углу поляризации, что критично в условиях нестабильной ориентации, например, на морских платформах или в авиации.
- Использование правой и левой круговой поляризации позволяет организовать независимые каналы передачи, снижая взаимные помехи. Это важно при ограниченной полосе частот в диапазонах Ku и Ka.
- Круговая поляризация уменьшает влияние многолучевости (multipath) в условиях, где сигнал отражается от металлических поверхностей, например, на борту корабля. Это повышает устойчивость связи и снижает уровень ошибок (BER).
- Приёмники с круговой поляризацией менее чувствительны к вращению волны при прохождении через ионосферу, особенно в диапазоне L (1–2 ГГц), что актуально для систем GPS и других навигационных спутников.
Для эффективной работы с круговой поляризацией необходимо:
- Использовать антенны с высокой степенью сохранения поляризации, например, спиральные или рупорные с поляризационными преобразователями.
- Контролировать параметры ослабления перекрёстной поляризации (XPD), особенно в условиях плотной радиосети, чтобы исключить деградацию сигнала.
- При проектировании спутников учитывать тип поляризации на этапе формирования луча, так как смена поляризации на приёмной стороне требует соответствующей антенны и согласования по фазе.
Круговая поляризация позволяет добиться большей стабильности и надёжности спутникового канала связи в условиях подвижных объектов, атмосферных возмущений и ограничений на ориентацию антенны. Она широко используется в гражданских и военных спутниковых системах, включая VSAT, спутниковый интернет и навигационные сети.
Роль линейной поляризации в радиолокационных системах
Линейная поляризация используется в радиолокации для повышения точности определения координат объектов и минимизации помех. В системах с вертикальной или горизонтальной поляризацией антенны настраиваются на приём строго определённого направления колебаний электрического вектора, что позволяет выделять отражённый сигнал от фонового излучения.
Применение линейной поляризации особенно эффективно при работе в условиях сложного рельефа или в присутствии множественных отражений. Например, горизонтальная поляризация снижает влияние отражений от водной поверхности, в то время как вертикальная минимизирует эффекты, вызванные отражением от земли в низкоугловом обзоре.
В РЛС с синтезированной апертурой (SAR) линейная поляризация обеспечивает высокую разрешающую способность за счёт стабильности фазы и амплитуды принятого сигнала. Это критично при построении точных радиолокационных изображений и при классификации объектов по поляризационным характеристикам отражённого сигнала.
Для подавления активных и пассивных помех, передатчики и приёмники РЛС согласовываются по типу линейной поляризации. Несовпадение поляризаций между излучателем помех и РЛС может снизить эффективность воздействия в десятки раз. Это используется в военных и авиационных РЛС для повышения устойчивости к радиоэлектронному подавлению.
Оптимизация линейной поляризации антенн требует учёта диаграммы направленности, потерь при несовпадении поляризаций и свойств отражающих поверхностей. При проектировании важно обеспечить согласование поляризации между элементами системы, особенно при передаче сигнала на большие расстояния с учётом отражения, рассеяния и поглощения в атмосфере.
Использование эллиптической поляризации в оптических волокнах
Эллиптическая поляризация применяется в волоконно-оптических системах передачи данных для повышения устойчивости сигнала к изменениям внешних условий, включая температурные колебания и механические деформации кабеля. В отличие от линейной поляризации, эллиптическая менее чувствительна к волоконным birefringence-эффектам, что уменьшает фазовую модуляцию и снижает интерференционные искажения.
В системах с когерентным приемом эллиптически поляризованные волны позволяют использовать поляризационное мультиплексирование, удваивая пропускную способность без увеличения ширины спектра. Это реализуется за счёт передачи независимых информационных потоков в двух ортогональных эллиптических состояниях, отличающихся по фазе и амплитудному эллипсу.
Эффективная реализация требует использования поляризационно-сохраняющих волокон (PMF), в которых сохраняется форма эллиптической поляризации на протяжении всего пути распространения. Нарушение симметрии профиля преломления в таких волокнах подавляет перекрестные преобразования поляризации, обеспечивая стабильную передачу данных на большие расстояния.
Для настройки параметров эллиптической поляризации применяются волоконные поляризационные контроллеры с пьезоэлектрическим управлением. Они обеспечивают точную настройку эксцентриситета эллипса и ориентации главных осей, что критически важно в задачах квантовой криптографии и когерентной оптики.
При проектировании систем на основе эллиптической поляризации необходимо учитывать влияние поляризационной модовой дисперсии (PMD), особенно в длинных линиях. Оптимизация конструкции волокна и активная компенсация PMD позволяют минимизировать потери качества сигнала при высокоскоростной передаче.
Методы получения поляризованного излучения с помощью антенн
Линейная поляризация достигается использованием антенн с направленным током в одной плоскости. Простейший пример – полуволновый диполь, установленный вертикально или горизонтально. Ориентация диполя определяет направление вектора электрического поля излучения.
Круговая поляризация реализуется с помощью спиральных, логарифмически-периодических или квадратурных антенн. Наиболее эффективный способ – применение пары ортогональных вибраторов, питаемых сигналами с разностью фаз 90°. Важна точная настройка амплитуд и фаз, иначе форма поляризации будет эллиптической.
Эллиптическая поляризация получается при изменении соотношения амплитуд или фаз между ортогональными составляющими. Используется в условиях многолучевого распространения для повышения устойчивости приёмного сигнала. Корректировка производится на уровне фазовращателей или приёмных трактов.
Переход от линейной к круговой поляризации возможен через использование четвертьволнового трансформатора – диэлектрической пластинки, повёрнутой на 45° относительно оси линейной антенны. Подбор толщины и материала трансформатора критичен для точного формирования поляризации.
Решётки фазированных антенн позволяют динамически управлять типом и направлением поляризации. Подача сигналов на элементы с различными фазами и амплитудами формирует нужную волну. Такие системы применяются в радарных комплексах и спутниковых антеннах.
Антенны с крестообразными элементами обеспечивают выбор между линейной и круговой поляризацией путём переключения режима возбуждения. Один и тот же аппарат может функционировать в разных режимах без физической перестройки конструкции.
Влияние поляризации на прохождение сигнала через атмосферу
Поляризация электромагнитной волны существенно влияет на ее затухание и искажение при прохождении через атмосферу. Атмосферные условия, включая влагу, дождь и аэрозоли, изменяют параметры поляризации, что особенно критично для высокочастотных сигналов в диапазоне СВЧ и выше.
Вертикально и горизонтально поляризованные волны испытывают разное ослабление из-за направления поляризации относительно поверхности Земли и распределения атмосферных частиц. Горизонтальная поляризация чаще подвержена большему затуханию под воздействием дождя, так как капли ориентированы преимущественно горизонтально. Вертикальная поляризация демонстрирует меньшие потери при аналогичных условиях.
Круговая и эллиптическая поляризация обеспечивают устойчивость к многолучевым искажениям и отражениям от поверхностей, что важно для спутниковых и радиолокационных систем. При прохождении через облака и ионосферу круговая поляризация сохраняет целостность сигнала лучше, снижая влияние фазовых сдвигов.
На практике рекомендуется выбирать тип поляризации с учётом конкретных условий распространения: для наземных линий связи – вертикальную поляризацию, для спутниковых каналов – круговую. При проектировании систем стоит учитывать возможность адаптивного изменения поляризации для компенсации изменчивости атмосферных факторов.
Измерения показывают, что правильный выбор поляризации позволяет уменьшить затухание сигнала до 30% в условиях сильных осадков и значительно повысить качество связи в сложных метеоусловиях.
Способы управления поляризацией в фотонных устройствах
Контроль поляризации в фотонных устройствах реализуется с помощью специализированных компонентов и методов, обеспечивающих требуемую ориентацию электромагнитных волн. Основные подходы включают:
- Поляризационные фильтры и пленки: используют материалы с анизотропными оптическими свойствами, например, поляризационные пленки на основе полиамида или жидких кристаллов. Эти фильтры пропускают свет с определенной поляризацией, подавляя остальные компоненты.
- Волновые пластины (ретардеры): вводят фазовый сдвиг между ортогональными компонентами поля. Полуволновые пластины меняют направление линейной поляризации, четвертьволновые создают круговую или эллиптическую поляризацию. Изготавливаются из кварца, кристаллов или полимеров с заданной толщиной.
- Электрооптические модуляторы: на основе эффектов Керра или Пьезоэлектрического эффекта управляют поляризацией за счет приложенного электрического поля, изменяя показатели преломления анизотропных материалов. Часто используются литиевые ниобаты и ниобаты калия.
- Магнитооптические устройства: применяют эффект Фарадея для вращения плоскости поляризации под действием магнитного поля. Эффективны в интегрированных фотонных схемах для динамического управления.
- Оптические волноводы с анизотропией: создают заданную поляризацию за счет геометрии и материала волновода, например, в силиконовых или III-V полупроводниковых структурах. Контроль достигается путем проектирования формы и размеров волновода.
Для повышения точности управления рекомендуется комбинировать методы, например, использовать полуволновые пластины совместно с электрооптическими модуляторами. В интегрированных фотонных схемах важна миниатюризация элементов при сохранении стабильности поляризации на уровне 0,1° или лучше.
При выборе способа управления следует учитывать спектральный диапазон работы, скорость переключения, потери и устойчивость к температурным изменениям. Для ультрабыстрых приложений предпочтительны электрооптические методы, для пассивных систем – волновые пластины и фильтры.
Диагностика поляризации при исследовании материалов с помощью лазеров
Диагностика поляризации лазерного излучения при исследовании материалов позволяет выявлять анизотропные свойства среды, структурные дефекты и внутренние напряжения. Основные методы основаны на измерении изменений состояния поляризации при прохождении или отражении света от исследуемого объекта.
Для точного определения поляризации применяют поляриметры, включающие в себя поляризаторы, анализаторы и фотодетекторы с высоким динамическим диапазоном. Рекомендуется использовать лазеры с длиной волны, соответствующей спектральным особенностям материала, что повышает чувствительность диагностики.
Методика включает последовательное вращение поляризатора и анализатора с фиксированным углом между ними для регистрации интенсивности сигнала. Полученные данные обрабатываются с помощью алгоритмов Фурье-анализа, что позволяет определить степень поляризации, угол и эллиптичность.
Для материалов с низкой оптической анизотропией применяется метод кроссполяризации с увеличением оптической пути в образце за счет многократного отражения или интерферометрии. Это усиливает чувствительность к малым изменениям в состоянии поляризации.
При исследовании сложных структур используют спектрополяриметрию, где фиксируется зависимость параметров поляризации от длины волны. Этот подход выявляет спектральные аномалии, связанные с микроструктурными изменениями и дефектами.
Оптимальные условия эксперимента требуют стабилизации температуры и вибраций, поскольку колебания могут исказить измерения. Необходим контроль интенсивности лазера, чтобы избежать нелинейных эффектов в исследуемом материале.
Для автоматизации диагностики рекомендуются интегрированные системы с программным обеспечением для мгновенного анализа поляризационных характеристик и построения карт распределения анизотропии на поверхности или в объеме образца.
Вопрос-ответ:
Что означает поляризация электромагнитной волны?
Поляризация электромагнитной волны — это характеристика, описывающая направление колебаний электрического поля в волне. В отличие от амплитуды или частоты, поляризация показывает, как именно ориентируются в пространстве эти колебания. Это важно для понимания взаимодействия волн с материалами и устройствами, такими как поляризационные фильтры и антенны.
Какие основные виды поляризации существуют?
Выделяют несколько основных типов поляризации: линейная, круговая и эллиптическая. Линейная означает, что вектор электрического поля колеблется в одной плоскости. Круговая — когда вектор вращается с постоянной амплитудой, описывая круг. Эллиптическая — обобщение круговой, где вектор описывает эллипс. Каждый вид имеет свои особенности и области применения.
Почему важно различать разные виды поляризации в оптике и радиотехнике?
Разные виды поляризации влияют на то, как электромагнитные волны взаимодействуют с материалами и устройствами. Например, в оптике поляризация определяет работу поляризационных фильтров, способных пропускать или блокировать свет с определённой ориентацией колебаний. В радиотехнике знание поляризации помогает правильно принимать и передавать сигналы, минимизируя потери и помехи.
Как создаётся круговая поляризация электромагнитной волны?
Круговая поляризация формируется при сложении двух перпендикулярных колебаний с одинаковой амплитудой, но сдвинутых по фазе на четверть периода. В результате вектор электрического поля меняет направление вращения, образуя круг. Такой тип поляризации часто используется в спутниковой связи и радарах.
Можно ли изменить поляризацию волны после её генерации и каким образом?
Да, поляризацию можно изменить с помощью специальных устройств — поляризаторов, фазовых пластин или отражающих поверхностей. Например, при прохождении через фазовую пластину сдвигаются фазы составляющих колебаний, что меняет тип поляризации с линейной на эллиптическую или круговую. Аналогично, отражение от поверхности под определённым углом может повлиять на ориентацию поляризации.
Что такое поляризация электромагнитной волны и почему она возникает?
Поляризация — это характеристика электромагнитной волны, которая описывает направление колебаний её электрического поля. Волна состоит из взаимно перпендикулярных электрического и магнитного полей, и направление электрического поля определяет её поляризацию. Она возникает из-за особенностей источника излучения или условий распространения, которые влияют на ориентацию колебаний. Например, свет, проходящий через специальные фильтры или отражённый от поверхности, приобретает определённую поляризацию, что можно использовать в разных технических и научных приложениях.
Какие основные виды поляризации электромагнитных волн существуют и чем они отличаются?
Существует несколько основных типов поляризации: линейная, круговая и эллиптическая. Линейная поляризация характеризуется колебаниями электрического поля в одной плоскости. Круговая поляризация возникает, когда вектор электрического поля вращается с постоянной амплитудой, описывая круг. Эллиптическая поляризация — это обобщение круговой, где амплитуда в разных направлениях не равна, и вектор поля описывает эллипс. Различия связаны с формой траектории колебаний, что влияет на взаимодействие волны с материалами и устройствами.
