Что является важным показателем качества электроэнергии

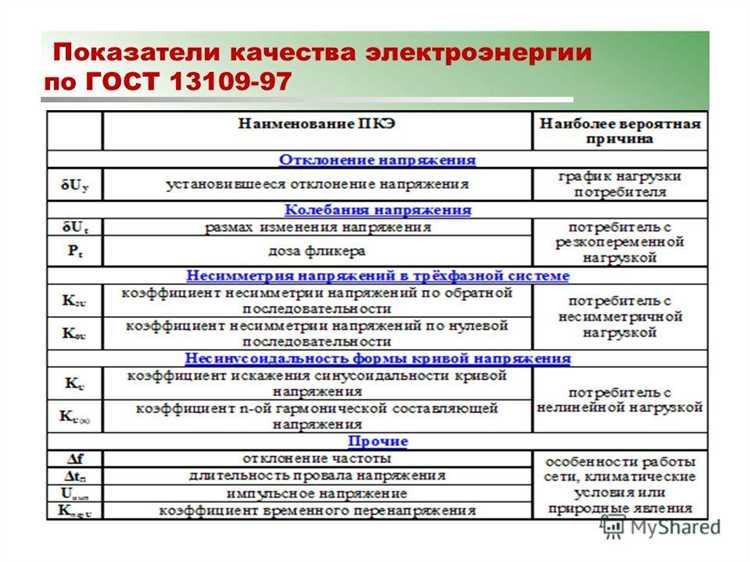

Современные электросети предъявляют высокие требования к качеству электроэнергии, особенно в условиях растущей чувствительности электронных устройств к отклонениям параметров. Нарушения в качестве могут вызывать сбои в работе оборудования, преждевременный износ и снижение энергоэффективности. Для оценки таких нарушений используются конкретные измеримые показатели, каждый из которых характеризует отдельный аспект отклонения от нормативных значений.

Напряжение – ключевой параметр, требующий стабильности в пределах ±10% от номинального значения. Отклонения выше 10% приводят к снижению эффективности электропитания, а в случае с понижением – к увеличению токовой нагрузки на оборудование. Периодический контроль напряжения необходим не только для соответствия ГОСТ 32144-2013, но и для профилактики аварий.

Частота – показатель, стандартное значение которого в России составляет 50 Гц. Даже колебания в пределах ±0,2 Гц могут привести к неустойчивой работе синхронных электродвигателей и генераторов. В сетях с генерацией от ВИЭ этот параметр особенно уязвим, и требует установки автоматических регуляторов частоты.

Искажения формы синусоиды или коэффициент нелинейных искажений (THD) – критически важный параметр для сетей с большим количеством импульсных нагрузок. При уровне THD выше 5% возрастает риск перегрева трансформаторов и срабатывания защит автоматов. Использование фильтров высших гармоник снижает уровень искажений до безопасных значений.

Асимметрия фазных напряжений – показатель, не должен превышать 2% в нормальных условиях эксплуатации. Превышение этого порога может вызвать перегрев обмоток электродвигателей и снижение срока их службы. В сетях с трехфазными нагрузками рекомендуется установка устройств автоматического контроля баланса фаз.

Комплексный анализ указанных параметров позволяет не только оценить текущее качество электроэнергии, но и выявить потенциальные угрозы для энергосистемы. Регулярный мониторинг и установка корректирующего оборудования – основа стабильной и безопасной эксплуатации электроустановок любого уровня.

Допустимые отклонения напряжения в распределительных сетях

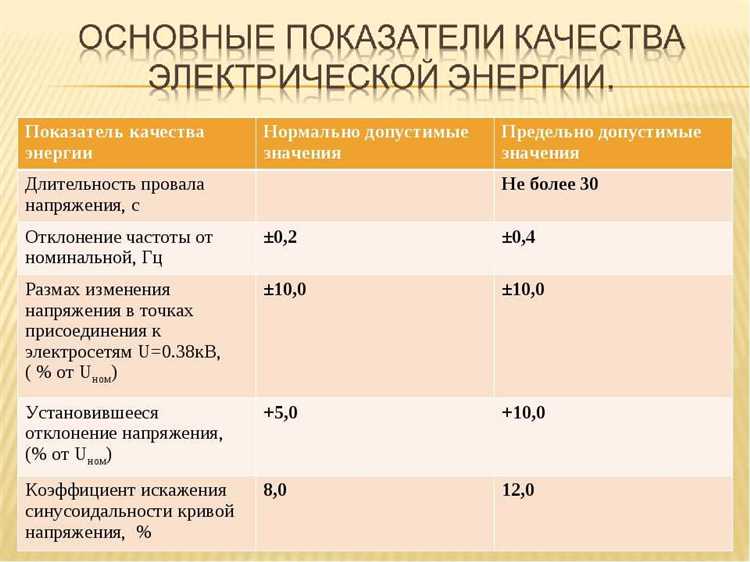

В соответствии с ГОСТ 32144-2013, напряжение в распределительных сетях низкого и среднего напряжения должно поддерживаться в пределах допустимых отклонений от номинального значения. Для сетей 0,4 кВ предельное отклонение составляет ±10 % от номинального напряжения 230/400 В. Это означает, что напряжение должно находиться в диапазоне от 207 до 253 В.

В сетях напряжением 6–35 кВ допустимое отклонение ограничивается ±5 % при нормальном режиме работы. Следовательно, для сети 10 кВ допустимый диапазон составляет от 9,5 до 10,5 кВ. В случае аварийных режимов допускается кратковременное отклонение до ±10 %.

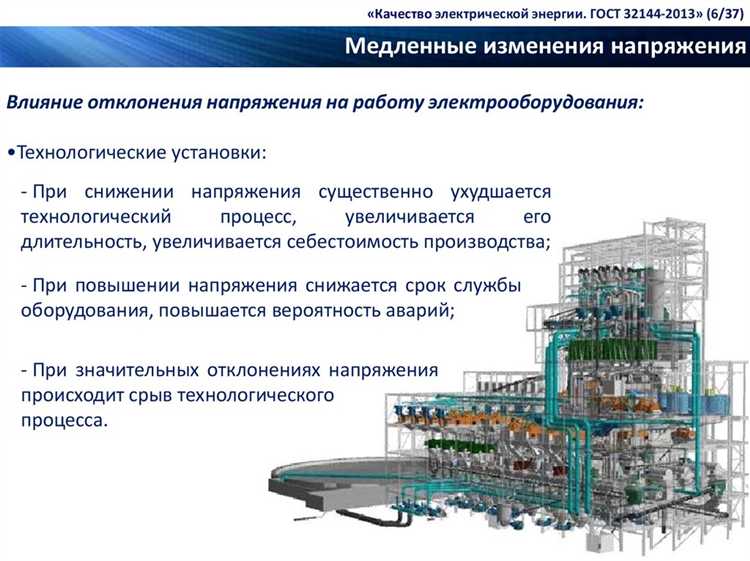

Недопустимые отклонения напряжения приводят к ускоренному износу электроприборов, перегреву оборудования, снижению срока службы трансформаторов и нарушению технологических процессов. Особенно чувствительны к снижению напряжения электронные устройства и асинхронные двигатели, у которых при пониженном напряжении возрастает ток и снижается крутящий момент.

Для повышения устойчивости параметров напряжения рекомендуется использовать автоматические регуляторы напряжения, схемы компенсации реактивной мощности и модернизировать распределительные сети с учётом реальных нагрузок и характера потребителей.

Нормы частоты переменного тока и их влияние на оборудование

Номинальная частота переменного тока в большинстве стран составляет 50 Гц, в некоторых – 60 Гц. Отклонения от номинального значения регламентированы ГОСТ 32144-2013: в нормальных условиях допустимая частота – от 49,8 до 50,2 Гц, в предельно допустимых – от 49,0 до 51,0 Гц. Выход за эти пределы ведет к ускоренному износу и отказам оборудования.

Электродвигатели переменного тока критично зависят от стабильности частоты. При снижении до 49 Гц снижается крутящий момент, возрастает потребление тока, повышается температура обмоток, что ускоряет старение изоляции. Повышение выше 51 Гц приводит к увеличению механических нагрузок на ротор и росту вибрации. Работа двигателей за пределами допустимого диапазона более 10 минут существенно сокращает ресурс.

Импульсные источники питания чувствительны к отклонениям частоты. Колебания частоты нарушают синхронизацию выпрямительных схем, вызывая нестабильность выходного напряжения и перегрев. Особенно критично это для серверного оборудования и медицинских приборов.

Электронные часы, системы АСУ ТП и устройства с синхронизацией по сетевой частоте демонстрируют искажение временных интервалов при отклонении даже на ±0,1 Гц. Это влияет на точность процессов, завязанных на временные параметры, включая производственные циклы.

Для защиты оборудования рекомендуется использовать устройства контроля параметров сети (УЗИП с функцией частотного контроля, реле контроля частоты), а также внедрение систем АВР с отсечкой по частоте при выходе за границы 49,5–50,5 Гц. В промышленных системах целесообразно использование источников бесперебойного питания с функцией стабилизации частоты.

Показатели симметрии трехфазной системы электроснабжения

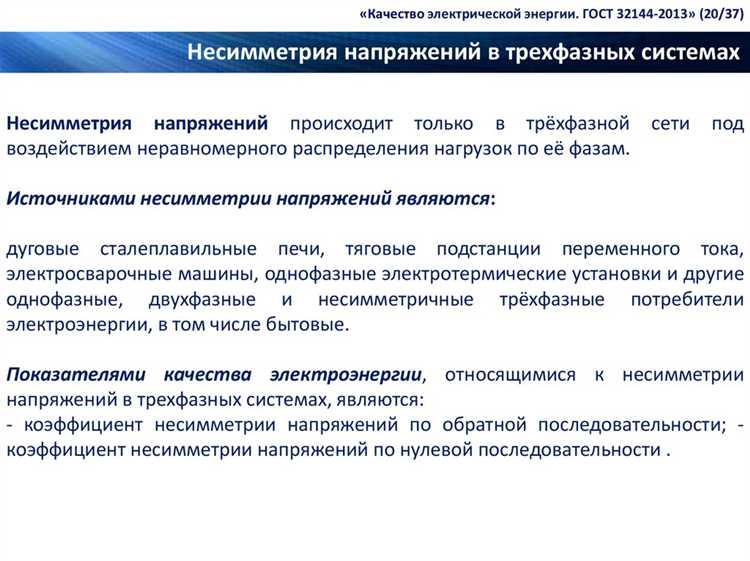

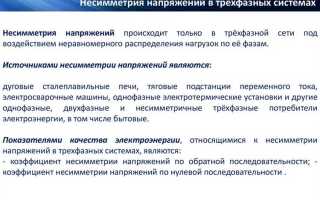

Коэффициент несимметрии по напряжению определяется как отношение амплитуды отрицательной последовательности фазных напряжений к амплитуде прямой последовательности. Допустимое значение по ГОСТ 32144-2013 – не более 2%. Превышение этого порога приводит к перегреву электродвигателей, снижению их ресурса и росту потерь.

Коэффициент несимметрии по току используется при анализе нагрузки и рассчитывается аналогично, но для токов. Он особенно важен при неравномерном распределении фазной нагрузки, типичном для бытовых и малых промышленных объектов. Допустимый уровень – до 10%, но для ответственных потребителей рекомендуется не превышать 5%.

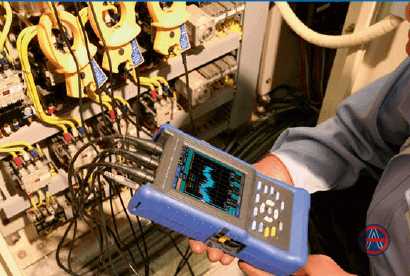

Для контроля симметрии на объектах с нестабильной нагрузкой применяются фазометры и анализаторы качества электроэнергии с возможностью регистрации параметров в реальном времени. При отклонениях следует корректировать схему подключения нагрузки или внедрять автоматические балансировочные устройства.

Оптимизация симметрии напрямую влияет на КПД системы, снижает аварийность оборудования и продлевает срок его службы. Рекомендуется регулярная проверка и анализ параметров с последующей корректировкой распределения фазных нагрузок.

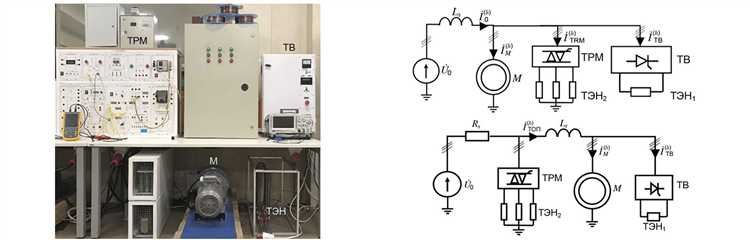

Допустимые уровни гармоник в электрических сетях

Для напряжения 0,4 кВ суммарный коэффициент гармоник (THD) по напряжению не должен превышать 8%. Отдельные гармоники должны соответствовать следующим ограничениям: 5-я – не более 6%, 7-я – до 5%, 11-я и 13-я – не более 3%, остальные – не выше 1,5%.

В сетях 6–35 кВ предельный THD снижается до 5%, а для высоковольтных сетей 110 кВ и выше – не более 2,5%. Это обусловлено повышенными требованиями к качеству электроснабжения на уровнях распределения и передачи.

Для токов предельные значения определяются исходя из эмиссии тока в точке общего присоединения. Согласно МЭК 61000-3-6, допустимая эмиссия тока 5-й гармоники для оборудования с мощностью до 75 кВА составляет 1,14% от номинального тока. Для промышленных объектов с большей мощностью нормируются уровни от 0,5% до 2% в зависимости от категории подключения.

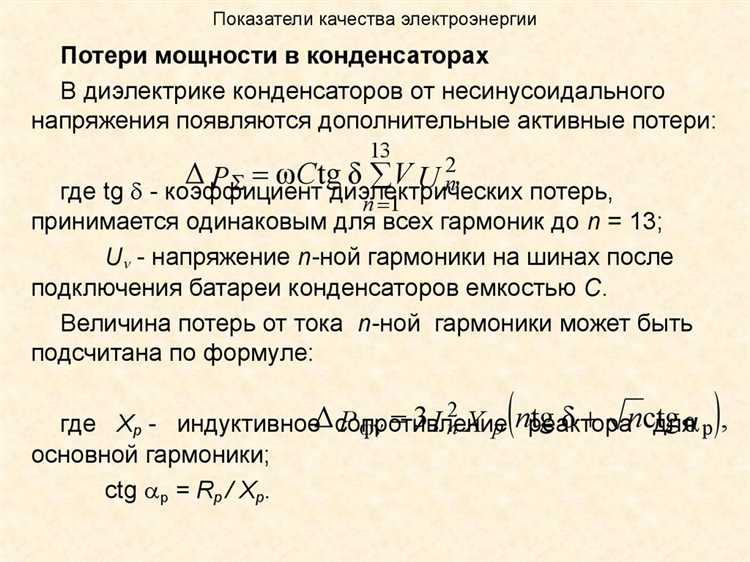

Превышение допустимых уровней приводит к дополнительным потерям в трансформаторах, ложным срабатываниям реле, нагреву двигателей и искажению работы АСУТП. Рекомендуется применять активные фильтры, согласованные трансформаторы и корректировку схем включения нелинейной нагрузки для снижения уровня гармоник.

Временные параметры провалов и перенапряжений

Провалы и перенапряжения – кратковременные отклонения напряжения, способные вызывать сбои в работе чувствительного оборудования. Их временные параметры играют ключевую роль при анализе качества электроэнергии и выборе средств защиты.

• Продолжительность провалов обычно составляет от 10 мс до 1 секунды. Провалы длительностью менее 20 мс часто остаются незамеченными механическими устройствами, но критичны для ИТ-оборудования.
• Глубина провала характеризуется снижением напряжения до 10–90% от номинального. Провалы глубже 60% при длительности свыше 100 мс способны привести к отключению промышленных приводов и систем автоматики.
• Продолжительность перенапряжений варьируется от одной полуволны (~10 мс) до нескольких сотен миллисекунд. Наиболее опасны импульсные перенапряжения длительностью 20–200 мкс с амплитудой свыше 1,5 кВ.
• Частота возникновения превышений и провалов напрямую зависит от состояния сети. В городских сетях с высокой плотностью нагрузки может фиксироваться до нескольких десятков эпизодов в месяц на одной фазе.

1. Для оборудования с цифровым управлением минимально допустимая продолжительность провала без сбоев – не более 10 мс при снижении напряжения не ниже 70% от номинального.
2. Стабилизаторы напряжения должны обеспечивать компенсацию провалов длительностью до 0,2 секунды без прерывания питания.
3. Эффективная защита от перенапряжений требует использования варисторов с временем срабатывания менее 25 нс и уровнем ограничения не выше 1,3–1,5 кВ для 230 В сетей.
4. Рекомендуется регистрировать отклонения с разрешением не ниже 1 мс для точного определения длительности и формы импульса.

Анализ временных характеристик помогает не только выявлять источник проблемы, но и корректно настраивать защитные устройства, снижая риск отказов и простоев.

Методы оценки коэффициента мощности и его влияние на сеть

Коэффициент мощности (cos φ) отражает отношение активной мощности к полной и характеризует эффективность использования электроэнергии. Точное определение cos φ позволяет минимизировать потери и повысить надежность энергосистемы.

Основные методы оценки коэффициента мощности:

• Прямое измерение с помощью ваттметра и амперметра – определение cos φ как отношение измеренной активной мощности к произведению напряжения и тока. Метод точен при синусоидальном токе и напряжении, но менее эффективен при искажениях.
• Использование фазометра – измерение сдвига фаз между током и напряжением. Рекомендуется при гармонических искажениях, позволяет выявлять реактивные нагрузки.
• Анализ данных многофункциональных измерительных приборов (ММИП) – вычисление коэффициента мощности на основе усреднённых значений мощности и мгновенных сигналов, учитывающих искажения и трансформаторные потери.
• Применение цифровой обработки сигналов (DSP) – расчет cos φ с учётом гармонических составляющих и нелинейных нагрузок, позволяет выделять активную и реактивную составляющие с высокой точностью.

Влияние коэффициента мощности на электрическую сеть:

1. При cos φ ниже 0.9 увеличивается ток в проводниках, что ведёт к росту тепловых потерь и снижению срока службы оборудования.
2. Низкий коэффициент мощности требует установки компенсационных устройств (конденсаторных батарей или синхронных компенсаторов), чтобы снизить реактивную нагрузку.
3. Улучшение cos φ уменьшает перегрузки трансформаторов и линий, снижая риск аварийных ситуаций и повышая стабильность напряжения.
4. В энергосетях с большим количеством нелинейных нагрузок важна оценка полной мощности и гармоник, так как традиционный cos φ может не отражать истинной эффективности потребления.
5. Регулярный мониторинг и коррекция коэффициента мощности позволяют оптимизировать тарифы, так как энергоснабжающие организации применяют штрафы за низкий cos φ.

Рекомендуется использовать цифровые методы измерений и комплексный анализ гармоник для точного контроля коэффициента мощности в современных энергосистемах с большим числом инверторных и нелинейных нагрузок.

Вопрос-ответ:

Что включает в себя понятие качества электроэнергии?

Качество электроэнергии характеризуется совокупностью параметров, которые определяют стабильность и надежность подачи электрической энергии. Среди них — напряжение, частота, форма сигнала, наличие и уровень искажений, а также прерывания и колебания напряжения. Эти показатели влияют на работу электрического оборудования и безопасность электроснабжения.

Какие параметры считаются основными для оценки качества напряжения в электросети?

Ключевыми параметрами качества напряжения являются величина напряжения (его отклонение от номинала), частота, гармонические искажения, наличие импульсных перенапряжений и просадок. Отклонения по этим параметрам могут приводить к снижению срока службы оборудования, сбоям в работе и повышенному энергопотреблению.

Почему важен контроль гармоник в системе электроснабжения?

Гармоники — это дополнительные составляющие электрического сигнала, отличные от основной частоты. Их избыточное присутствие приводит к нагреву оборудования, снижению эффективности работы трансформаторов и электродвигателей, а также может вызывать ложные срабатывания защитных устройств. Контроль уровня гармоник помогает поддерживать надежность и долговечность оборудования.

Какие последствия могут возникнуть при значительных отклонениях частоты в электрической сети?

Частота является важным параметром для стабильной работы электроприборов. Если частота отклоняется от нормы, это может вызвать неправильную работу или повреждение оборудования, снижение эффективности работы электродвигателей, нарушение синхронизации генераторов и даже отключения электроустановок. Постоянный мониторинг частоты помогает предотвращать эти проблемы.

Как влияет нестабильное напряжение на бытовые и промышленные приборы?

Нестабильное напряжение, проявляющееся в скачках, просадках или длительных отклонениях, приводит к ухудшению работы электрических приборов, сокращению их срока службы и повышенному риску поломок. Для промышленного оборудования такие нарушения могут означать простои производства и финансовые потери. В бытовых условиях это отражается на качестве работы бытовой техники и освещения.

Какие параметры включают основные показатели качества электроэнергии?

Основные показатели качества электроэнергии охватывают такие параметры, как напряжение, частота, форма волны, а также коэффициенты гармоник и колебаний напряжения. Напряжение должно оставаться в пределах допустимых норм для предотвращения повреждений оборудования. Частота поддерживается близкой к номинальной (например, 50 Гц в России). Форма волны обычно считается качественной, если она близка к синусоиде без значительных искажений. Гармонические искажения возникают из-за нелинейных нагрузок и могут приводить к перегреву и выходу из строя устройств. Колебания напряжения влияют на стабильность работы электрооборудования и комфорт пользователей.
