Что такое тиристор и для чего он

Тиристор – полупроводниковый прибор, управляемый элемент с четырьмя слоями и тремя переходами, работающий в ключевом режиме. Его основная особенность – способность оставаться в проводящем состоянии после кратковременного управляющего импульса до момента снижения тока ниже удерживающего значения. Это позволяет эффективно управлять мощными нагрузками при минимальных управляющих сигналах.

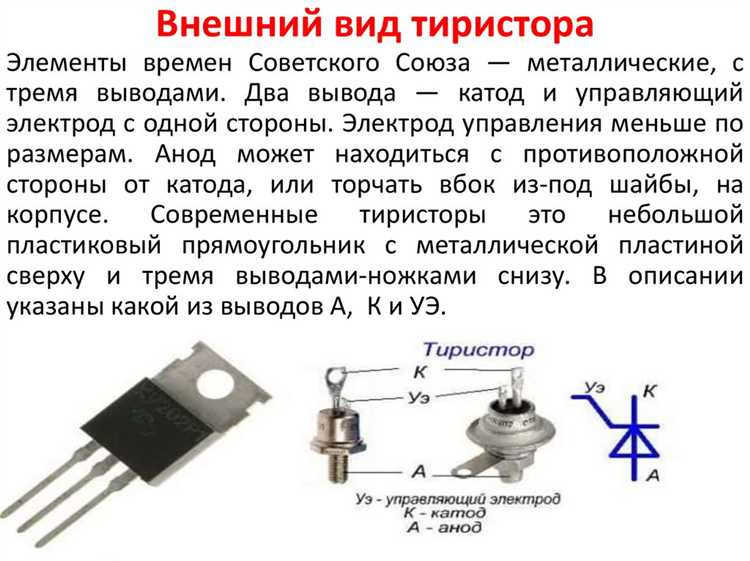

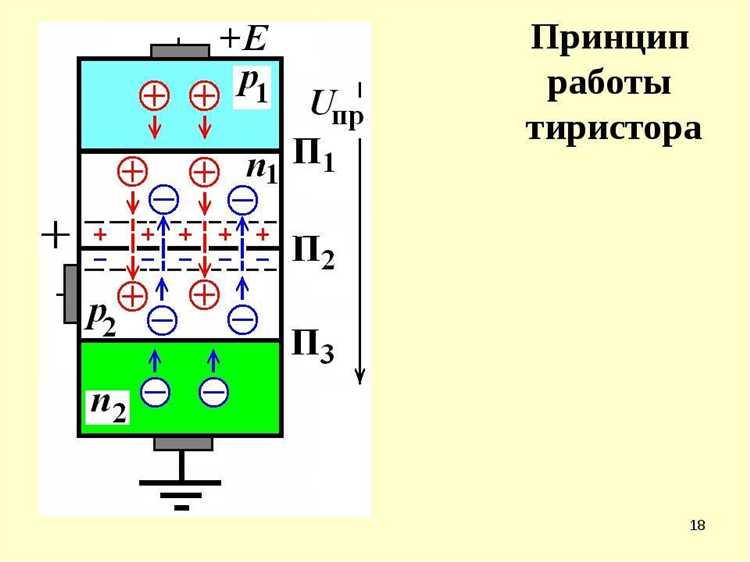

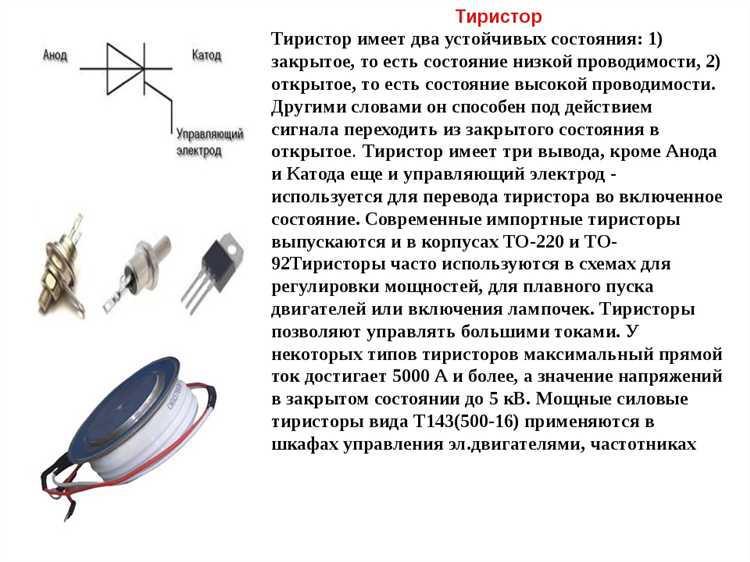

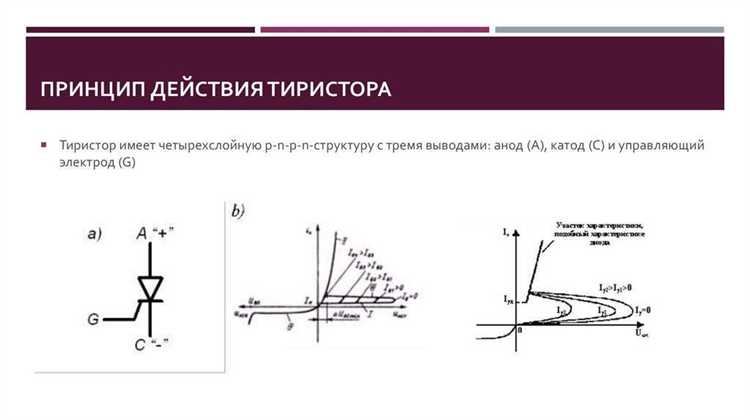

Работа тиристора основана на эффекте положительной обратной связи между переходами p-n-p-n структуры. При подаче напряжения на управляющий электрод возникает лавинообразное нарастание тока, переводящее прибор из закрытого состояния в открытое. Возврат в исходное состояние возможен только при снижении анодного тока ниже удерживающего значения, что делает тиристор удобным для работы в схемах с естественным или принудительным коммутационным управлением.

Наиболее типичные области применения тиристоров – системы управления переменным током: фазовое регулирование мощности, управление электродвигателями, источниками сварочного тока и освещением. В тяговых преобразователях тиристоры обеспечивают точное дозирование энергии, а в высоковольтных выпрямителях – устойчивую работу при больших нагрузках. В системах с фазоимпульсным управлением тиристоры обеспечивают высокий КПД и малое тепловыделение, что критично для компактных промышленных установок.

При выборе тиристора необходимо учитывать параметры пробивного напряжения, ток удержания, скорость нарастания управляющего импульса и тепловое сопротивление корпуса. Неправильный подбор хотя бы одного из этих параметров может привести к тепловому пробою или самопроизвольному срабатыванию устройства.

Как происходит включение и выключение тиристора в цепи

Включение тиристора осуществляется при наличии прямого напряжения между анодом и катодом и одновременной подачи импульса положительной полярности на управляющий электрод. При этом происходит инжекция носителей заряда в p-n-p-n-структуру, что приводит к лавинообразному возрастанию тока и переводу прибора в проводящее состояние. Минимальное напряжение, при котором возможно включение, называется напряжением включения, а минимальный ток, необходимый для устойчивого состояния проводимости – током удержания.

Выключение тиристора требует снижения анодного тока ниже тока удержания. Это возможно только при внешнем воздействии: либо за счёт кратковременного разрыва цепи, либо за счёт приложения обратного напряжения. В переменных цепях выключение происходит естественно при переходе напряжения через ноль. В постоянных цепях требуется использование специальных схем принудительного выключения: например, с использованием коммутирующих конденсаторов и индуктивностей для временного создания обратного напряжения.

Важно учитывать, что управляющий электрод теряет контроль после включения тиристора. Поэтому схема управления должна обеспечивать только кратковременный, но достаточной амплитуды импульс. Кроме того, при проектировании необходимо учитывать параметры скорости нарастания анодного напряжения и тока (dv/dt и di/dt), чтобы исключить ложное срабатывание или повреждение прибора.

Роль управляющего электрода в запуске тиристора

Управляющий электрод тиристора – ключевой элемент, позволяющий перевести устройство из запертого состояния в проводящее. Его назначение заключается в подаче импульса, запускающего лавинный пробой внутри полупроводниковой структуры.

• Для запуска тиристора необходимо подать положительный импульс тока на управляющий электрод относительно катода.
• Минимальный ток запуска (gate trigger current, I_G) зависит от типа тиристора и может составлять от десятков микроампер до нескольких миллиампер.
• Длительность управляющего импульса должна быть достаточной для обеспечения перехода в устойчивое проводящее состояние. Обычно это 10–100 микросекунд.
• Напряжение запуска (gate trigger voltage, V_G) колеблется в пределах 0,6–2,5 В, в зависимости от модели.
• Повышение температуры снижает необходимый ток управляющего электрода, но увеличивает риск ложного срабатывания. Требуется температурная компенсация.

Нельзя подавать управляющий импульс при отсутствии прямого анодного напряжения, иначе тиристор не перейдет в проводящее состояние. Также важно, чтобы крутизна фронта импульса была достаточной для быстрого инициирования процесса пробоя.

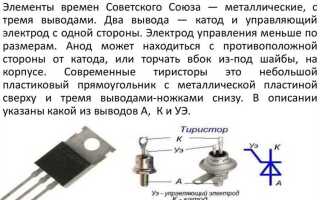

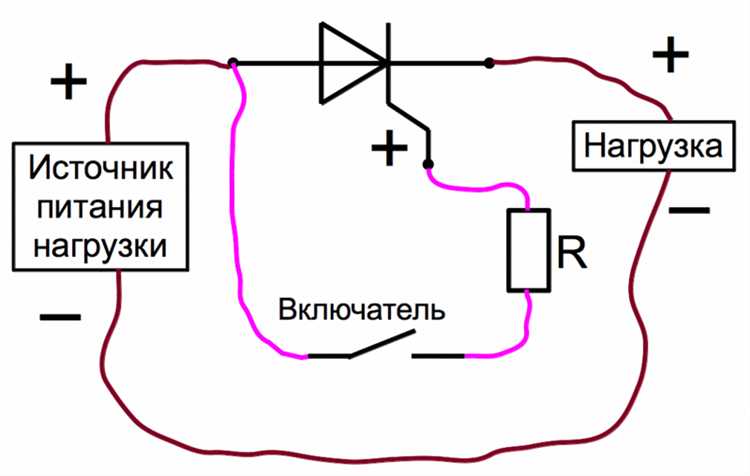

В импульсных и коммутирующих схемах управляющий электрод подключается через токоограничивающий резистор, предотвращающий превышение допустимого тока, часто ограниченного значением 0,2–0,5 А.

Для отключения тиристора управляющий электрод бесполезен – после включения он утрачивает влияние на проводимость. Поэтому в схеме должна быть предусмотрена возможность снижения анодного тока ниже удерживающего значения (holding current, I_H), чтобы вернуть тиристор в исходное состояние.

Особенности работы тиристора в переменном токе

В отличие от работы на постоянном токе, в переменном токе тиристор автоматически закрывается в каждом полупериоде, что делает его удобным для управления мощностью с помощью фазоимпульсного метода. Для надёжного открытия требуется точная синхронизация управляющего импульса с фазой синусоиды. При этом важно учитывать минимальный угол открытия, при котором нагрузка получает достаточную мощность.

Параметры, критичные при работе тиристора в переменном токе:

Для устойчивой работы тиристора в переменном токе следует применять синхронизированные управляющие импульсы, а также предусматривать защиту от перенапряжений и помех. Использование симметричных схем (например, с двумя встречно-параллельными тиристорами) обеспечивает управление током в обеих полуволнах.

Сравнение тиристора с транзистором в задачах коммутации

Тиристор обеспечивает устойчивое удержание проводящего состояния без необходимости постоянного тока управления. Это особенно эффективно в схемах, где требуется однократное включение и длительное удержание нагрузки, как в системах управления мощными нагрузками переменного тока.

Транзистор (особенно IGBT и MOSFET) требует постоянного сигнала на управляющем электроде, что увеличивает энергозатраты управляющей части схемы, но позволяет точно контролировать момент включения и отключения, включая работу в ШИМ-режимах.

В высоковольтных цепях тиристоры выдерживают напряжения свыше 1000 В при токах в сотни ампер, тогда как транзисторы тех же классов требуют сложной системы защиты от пробоя и перегрева. Тиристоры демонстрируют высокий КПД в режимах полной проводимости, но не подходят для быстрой модуляции сигнала.

В задачах, где критична частота коммутации (например, импульсные источники питания, преобразователи), тиристоры проигрывают: время включения тиристора достигает десятков микросекунд, в то время как у MOSFET оно исчисляется наносекундами.

При необходимости аппаратного самоблокирования без внешнего контроля тиристор предпочтительнее. Для обратимого управления и плавной регулировки мощности предпочтительны транзисторы.

Выбор зависит от характера нагрузки, частоты коммутации и требований к управляющему интерфейсу. Тиристор – для устойчивого включения при высоких токах, транзистор – для точного, быстрого и динамичного управления.

Применение тиристоров в регуляторах мощности бытовых приборов

Тиристоры используются в схемах фазоимпульсного управления для регулировки мощности в электроприборах, работающих на переменном токе. Основной принцип заключается в управлении моментом открытия тиристора в каждом полупериоде сетевого напряжения. Это позволяет изменять среднюю подводимую мощность без значительных потерь.

В бытовых обогревателях тиристоры позволяют плавно изменять тепловую мощность путем смещения фазы открывания, что снижает нагрузку на сеть и продлевает срок службы нагревательного элемента. В диммерах для ламп накаливания тиристорное управление обеспечивает стабилизацию яркости без пульсаций, характерных для менее совершенных регуляторов.

В кухонных плитах тиристоры позволяют точно регулировать мощность нагрева, включая управление индукционными конфорками. За счёт компактности и низкого тепловыделения тиристоры эффективны в конструкциях компактных кухонных устройств с высокой плотностью компонентов.

В стиральных машинах тиристоры регулируют мощность двигателей и нагревательных элементов, что позволяет оптимизировать энергопотребление при разных режимах стирки. Также тиристоры применяются в вентиляторах и сушилках для регулировки скорости вращения крыльчатки без использования громоздких трансформаторов.

Для реализации надёжной работы тиристорных регуляторов требуется синхронизация управляющих импульсов с моментом перехода сетевого напряжения через ноль. Используются схемы на основе оптосимисторов или специализированных микросхем (например, MOC3021), обеспечивающие гальваническую развязку и точную коммутацию.

Использование тиристоров в системах защиты от перенапряжения

Тиристоры применяются в системах защиты от перенапряжения благодаря своей способности быстро переключаться в проводящее состояние при достижении определённого уровня напряжения. В качестве ключевого элемента в защитных схемах они эффективно ограничивают импульсы перенапряжения, предотвращая повреждение чувствительного оборудования.

Стабилитронные тиристоры (ТВР) широко используются для защиты цепей постоянного и переменного тока, поскольку обладают чётким порогом срабатывания и высокой устойчивостью к повторным импульсам. Их параметры подбираются в зависимости от номинального напряжения защищаемой цепи и максимально допустимой энергии импульса.

В силовых системах тиристоры интегрируются с варисторами и другими ограничителями перенапряжения для повышения надёжности. Быстродействие тиристора обеспечивает мгновенное замыкание цепи при достижении критического напряжения, что снижает время воздействия опасного импульса до микросекунд.

Правильный выбор тиристора должен учитывать его максимальное обратное напряжение и ток, чтобы исключить ложные срабатывания и обеспечить долговременную эксплуатацию. Для сетей с высокими пиковыми токами рекомендуется использовать тиристоры с увеличенным коэффициентом безопасности по току.

Расположение тиристоров в защитных схемах обычно предусматривает минимизацию индуктивности подключения и оптимизацию теплового отвода, что предотвращает повреждения при частых импульсах перенапряжения. Их применение особенно актуально в промышленных системах и телекоммуникационном оборудовании с повышенными требованиями к электромагнитной совместимости.

Вопрос-ответ:

Как устроен тиристор и на чем основан его принцип работы?

Тиристор представляет собой полупроводниковый прибор с четырьмя слоями материала типа P и N, образующими три p-n перехода. Его ключевая особенность — способность переключаться из состояния высокого сопротивления в состояние низкого сопротивления при подаче управляющего сигнала на управляющий электрод. После включения он остается открытым, пропуская ток, до тех пор, пока ток не упадет ниже определенного порогового значения. Такое поведение позволяет использовать тиристор как переключатель в различных схемах управления мощностью.

В каких сферах применяют тиристоры и почему они так востребованы?

Тиристоры часто используются в системах управления электрическими двигателями, преобразователях напряжения, стабилизаторах и источниках питания. Их популярность объясняется способностью эффективно управлять большими токами и напряжениями с помощью небольшого управляющего сигнала. Это делает их удобными для регулировки мощности в промышленном оборудовании и бытовых приборах, где требуется надежное и долговечное управление электрической энергией.

Какие основные преимущества тиристора по сравнению с другими полупроводниковыми устройствами?

Одним из главных достоинств тиристора является высокая способность к коммутированию больших токов и напряжений при минимальном потреблении управляющего сигнала. Также он отличается устойчивостью к перегрузкам и долговечностью в эксплуатации. Благодаря этим качествам тиристоры широко применяются там, где необходим надежный и мощный переключатель, способный работать в сложных условиях.

Почему тиристор остается включенным после снятия управляющего сигнала и как происходит его выключение?

После подачи управляющего импульса тиристор переходит в состояние проводимости, и ток начинает протекать через устройство. В этом режиме он «запирается» внутренними процессами, что не требует постоянного управляющего сигнала. Для выключения тиристора необходимо снизить ток через него ниже определенного значения, которое обычно достигается размыканием цепи или снижением нагрузки. Это свойство используется в схемах с управлением мощностью, где тиристор включается и выключается путем контроля тока.

Какие ограничения или недостатки имеет тиристор при его использовании в современных устройствах?

К основным ограничениям тиристора относятся необходимость снижения тока для его выключения, что требует дополнительной схемотехники, и невозможность управлять им непосредственно на токе постоянного включения без специальной коммутации. Кроме того, тиристоры не подходят для высокочастотного переключения из-за инерционности внутренних процессов. Для таких задач обычно применяют другие полупроводниковые приборы, например, транзисторы или IGBT.

Как именно тиристор переключается из закрытого состояния в проводящее?

Тиристор состоит из четырёх слоёв полупроводников, образующих три перехода. В исходном состоянии он не проводит ток, поскольку внутренние переходы блокируют прохождение заряда. Чтобы включить тиристор, на его управляющий электрод подают короткий импульс тока. Этот импульс запускает цепочку инжекции носителей заряда, что вызывает лавинный процесс и открывает переходы. После этого тиристор остаётся в проводящем состоянии даже при прекращении управляющего сигнала, пока ток не упадёт ниже определённого уровня. Таким образом, переключение происходит за счёт изменения внутреннего состояния структуры и перехода её в устойчивый режим проводимости.

Где и почему применяют тиристоры в современной технике?

Тиристоры широко используют в силовой электронике, где требуется управлять большими токами и напряжениями. Например, их применяют в системах управления электродвигателями, для регулировки мощности в нагревательных приборах, а также в преобразователях и источниках питания. Причина популярности тиристоров заключается в их способности быстро переключаться и выдерживать высокие нагрузки при относительно невысокой стоимости и простоте конструкции. Они хорошо подходят для задач, где нужно управлять мощностью с помощью импульсного сигнала, а также в цепях, где необходимо надёжное удержание включённого состояния без постоянного управляющего воздействия.
