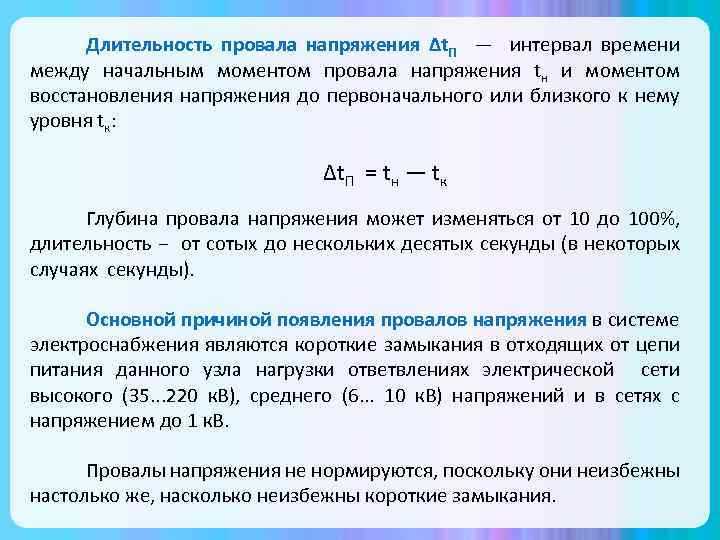

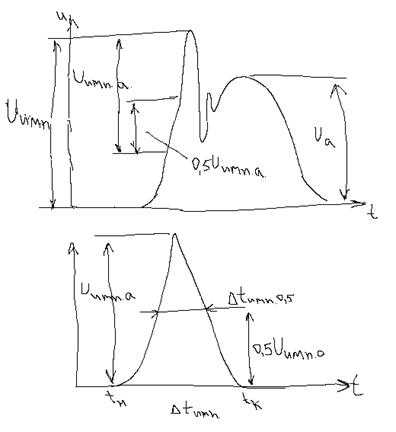

Длительность провала напряжения определяется как временной промежуток, в течение которого уровень напряжения в электросети снижается ниже 90% номинального значения. В технической литературе выделяют три категории по длительности: мгновенные (до 0,5 с), кратковременные (до 3 с) и продолжительные (свыше 3 с). Каждый из этих типов оказывает различное влияние на работу электрооборудования.
Для промышленного оборудования провалы напряжения длительностью свыше 0,2 с могут привести к сбоям в управлении, остановке технологических процессов и повреждению электроаппаратуры. В бытовых условиях подобные провалы вызывают перезагрузку компьютерной техники и некорректное функционирование электронных приборов. Важно учитывать, что восстановление напряжения до номинального значения не всегда мгновенно возвращает оборудование в рабочее состояние.
Методы компенсации и предотвращения провалов напряжения включают использование источников бесперебойного питания (ИБП), стабилизаторов напряжения и автоматических систем управления нагрузкой. При проектировании электросетей рекомендуют анализировать не только амплитуду провалов, но и их длительность, поскольку именно этот параметр определяет степень риска для подключенного оборудования.

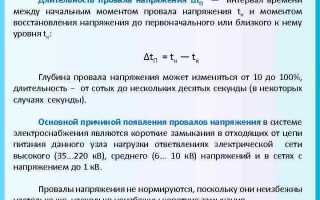

Определение и измерение длительности провала напряжения
Измерение проводят с помощью цифровых анализаторов качества электроэнергии, способных фиксировать параметры напряжения с частотой дискретизации от 2 кГц и выше. Важно настроить порог срабатывания устройства на уровень, соответствующий стандартам (например, 90% номинала), чтобы корректно зарегистрировать начало и конец провала.
Для анализа применяют методы фильтрации сигналов, исключающие ложные срабатывания из-за кратковременных пиков и помех. Длительность провала измеряется от момента снижения напряжения ниже порога до его восстановления выше этого уровня на протяжении минимум 10 мс, что соответствует требованиям международных стандартов, таких как IEC 61000-4-30.
Результаты измерений представляют в виде временных графиков и перечня событий, включающих временные метки начала и окончания провала. Рекомендуется периодически проводить калибровку оборудования и проверять корректность временных синхронизаций для сохранения точности замеров.
Влияние длительности провала на работу электрооборудования
Длительность провала напряжения напрямую влияет на устойчивость и безопасность работы электрооборудования. Кратковременные провалы до 10 мс зачастую не вызывают сбоев в работе индукционных двигателей и осветительных приборов, однако для чувствительной электроники даже 50 мс могут привести к сбросу настроек или аварийной остановке.
Промышленные электродвигатели при провалах длительностью более 100 мс испытывают значительное снижение крутящего момента, что приводит к остановке или повреждению обмоток из-за перегрева. В таких условиях необходима установка устройств компенсации или систем бесперебойного питания.
Электронные блоки управления и автоматизация проявляют высокую зависимость от длительности провала: провал длительностью свыше 200 мс вызывает перезапуск микроконтроллеров, что приводит к сбою технологических процессов и простою оборудования.
Рекомендуется использовать фильтры помех и источники бесперебойного питания с временем переключения менее 5 мс для защиты чувствительных узлов при провалах напряжения длительностью свыше 20 мс.
При проектировании электроустановок следует учитывать, что провалы длительностью от 0,5 с и более могут повредить конденсаторы и снизить срок службы двигателей, что требует регулярного мониторинга качества электропитания и оперативного реагирования.

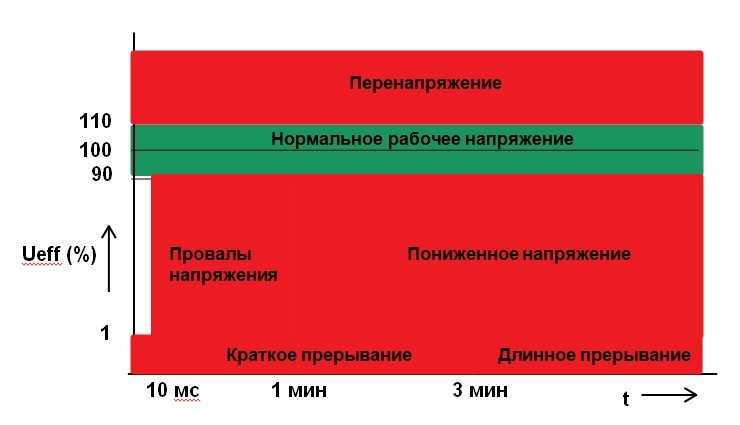

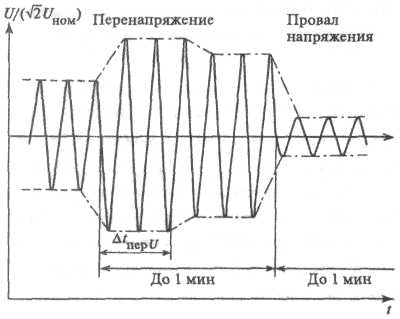

Классификация провалов напряжения по длительности и глубине
Провалы напряжения классифицируются по двум основным параметрам: времени восстановления и уровню снижения напряжения.
По длительности выделяют три категории:
Кратковременные провалы – от 10 мс до 1 с. Обычно возникают из-за резких коммутаций или коротких замыканий. Они критичны для электроники с чувствительными компонентами, требующими быстрой стабилизации.
Среднесрочные провалы – от 1 до 60 с. Чаще связаны с повреждениями или перегрузками в сетях, требуют автоматического или ручного вмешательства для восстановления нормального режима.
Долговременные провалы – свыше 60 с. Часто сопровождаются отключением питания и требуют комплексного анализа причин и усиления защиты.
Глубина провала характеризуется степенью снижения напряжения относительно номинала:
Поверхностные провалы – снижение до 85–90% от номинала. Обычно не вызывают значительных сбоев, но могут приводить к увеличению тепловых потерь.
Средней глубины – падение напряжения до 70–85%. Такие провалы влияют на работу электродвигателей и могут вызывать перезапуск оборудования.
Глубокие провалы – снижение ниже 70%. Влечёт отключение части оборудования, повышение риска аварийных ситуаций.
Рекомендации по мониторингу и реагированию:
Для кратковременных провалов необходимы устройства с высокой скоростью отклика, например, ИБП с функцией буферного питания. При среднесрочных провалах важно наличие систем автоматического повторного включения и дистанционного контроля. Долговременные провалы требуют комплексного анализа состояния сети, включая диагностику оборудования и улучшение схем защиты.
Методы фиксации и анализа длительности провалов в сетях
Для точного измерения длительности провалов напряжения применяют специализированные устройства – цифровые рекордеры качества электроэнергии и анализаторы сетевых параметров с функцией захвата событий. Регистрируются моменты начала и окончания провала с точностью до миллисекунд, что позволяет определить продолжительность и глубину отклонения.
Фиксация данных основывается на стандартах IEC 61000-4-30 и IEC 61000-4-15, регламентирующих методы измерения и классификации провалов. Приборы должны обеспечивать не менее 1000 измерений в секунду для выявления коротких провалов и выбросов.
Анализ проводится с использованием специализированного ПО, которое фильтрует шумовые помехи и разделяет провалы по глубине (например, снижение напряжения на 10–90 %) и длительности (микросекунды, миллисекунды, секунды). Рекомендуется использовать алгоритмы скользящего окна для оценки влияния серии коротких провалов на работу оборудования.
Для комплексной оценки применяют корреляционный анализ данных с событиями в электросети, что позволяет выделить причины провалов – коммутационные операции, пусковые токи мощного оборудования, внешние факторы. Важен сбор синхронных данных с разных точек сети для построения пространственно-временной модели провала.
Регулярный мониторинг с автоматической отправкой отчетов о выявленных провалах повышает оперативность реагирования и профилактики аварийных ситуаций. Ключевые параметры для контроля – время восстановления напряжения и повторяемость провалов за определенный период.
Типичные причины затяжных провалов напряжения в промышленности
Затяжные провалы напряжения в промышленных сетях возникают преимущественно из-за комплексного взаимодействия факторов, связанных с особенностями электропотребления и состоянием электрооборудования. Основные причины включают:
- Перегрузки трансформаторов и линий электропередачи. При длительном превышении номинальной нагрузки снижается уровень напряжения на выходе, что особенно актуально в цехах с мощными электроприводами и сварочным оборудованием.

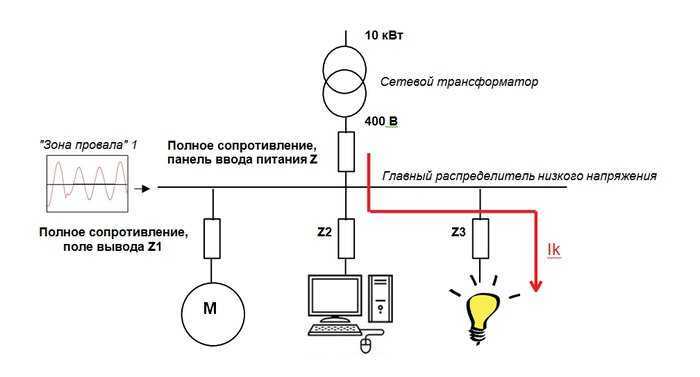

- Запуск крупномасштабного электродвигательного оборудования. Высокий пусковой ток вызывает временное падение напряжения, которое при частых и последовательных запусках не успевает восстановиться.
- Неисправности и износ оборудования распределительных устройств. Повышенное сопротивление контактов, дефекты в изоляции и коррозия создают локальные потери напряжения, приводящие к затяжным провалам.
- Неоптимальное проектирование электрических схем. Длинные линии с недостаточным сечением проводников увеличивают падение напряжения при нагрузках, что усугубляется при отсутствии компенсационных устройств.

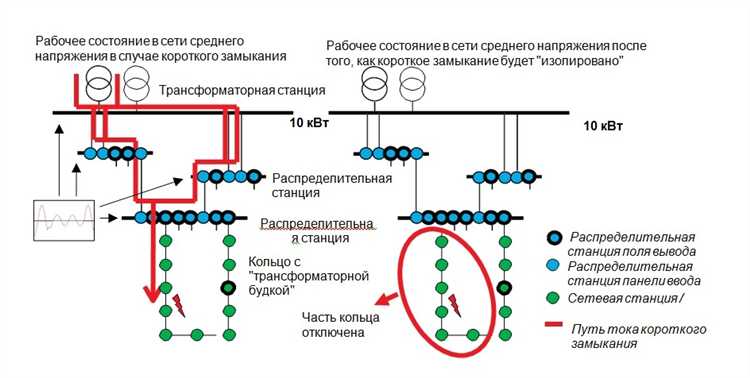

- Аварийные ситуации в сетях электроснабжения. Замыкания, повреждения кабелей и срабатывание защит приводят к длительным перерывам и падениям напряжения, требующим времени на устранение.
Для минимизации затяжных провалов напряжения рекомендуется:
- Проводить регулярное техническое обслуживание трансформаторов и распределительных щитов, включая проверку контактов и изоляции.
- Использовать устройства плавного пуска электродвигателей для снижения пусковых токов.
- Оптимизировать проектные решения, учитывая реальные нагрузки и применяя кабели с увеличенным сечением.
- Внедрять системы компенсации реактивной мощности и стабилизации напряжения.
- Осуществлять мониторинг состояния электросетей с применением цифровых систем диагностики для раннего выявления проблем.
Рекомендации по выбору оборудования с учётом длительности провалов
При выборе оборудования важно учитывать типовые характеристики провалов напряжения в конкретной сети. Провалы длительностью менее 10 мс требуют устройств с высокой устойчивостью к кратковременным перепадам, таких как источники бесперебойного питания (ИБП) с временем переключения не более 4–6 мс. Для провалов в диапазоне 10–100 мс рекомендуются ИБП с двойным преобразованием, способные обеспечить стабильное питание без прерываний.
Если в сети наблюдаются провалы длительностью свыше 100 мс, необходимо применять системы накопления энергии, например, батарейные блоки или суперконденсаторы, обеспечивающие автономную работу оборудования на время восстановления напряжения. Важно подбирать оборудование с автоматическим повторным запуском после восстановления питания, чтобы исключить простои.
Электронные приборы с чувствительной логикой (промышленные контроллеры, медицинское оборудование) требуют повышения устойчивости к провалам путем использования источников питания с расширенными функциями фильтрации и стабилизации напряжения. Для тяжелых нагрузок с индуктивными и емкостными элементами следует выбирать аппаратуру с защитой от многократных провалов и возможностью плавного восстановления работы.
При анализе характеристик оборудования обращайте внимание на спецификации по времени срабатывания защит и допустимым диапазонам напряжения. Оптимальным считается наличие встроенных механизмов мониторинга качества питания, которые позволяют оперативно реагировать на ухудшение параметров сети.
Рекомендуется проводить предварительные испытания оборудования в условиях имитации провалов соответствующей длительности для проверки реальной устойчивости и выявления узких мест в системе электропитания.
Вопрос-ответ:
Что такое длительность провала напряжения и почему её измерение важно?
Длительность провала напряжения — это временной промежуток, в течение которого напряжение в электрической сети понижается ниже заданного уровня, но не исчезает полностью. Измерение этой характеристики важно, так как даже кратковременное снижение напряжения может вызвать сбои в работе чувствительного оборудования или остановку производственных процессов.
Какие особенности влияют на определение длительности провала напряжения в различных системах электроснабжения?
На определение длительности провала влияет несколько факторов: характеристики источника питания, тип и чувствительность нагрузки, особенности сетевой инфраструктуры и методы измерения. Например, в промышленных сетях с большими индуктивными нагрузками провалы могут длиться дольше и быть глубже, чем в бытовых условиях, где чаще фиксируются короткие и менее интенсивные снижения напряжения.
Как измеряется длительность провала напряжения на практике и какие приборы для этого применяются?
Измерение длительности провала выполняется с помощью специальных анализаторов качества электроэнергии, которые фиксируют изменения параметров напряжения во времени с высокой точностью. Такие приборы записывают амплитуду, длительность и частоту провалов, что помогает оценить влияние этих явлений на работу электрических устройств и принимать меры для их предотвращения.
Какие последствия могут вызвать провалы напряжения длительностью более нескольких миллисекунд?
Даже непродолжительные провалы напряжения могут привести к перезапуску или остановке оборудования, сбоям в системах управления, снижению срока службы электроники и автоматических устройств. В некоторых случаях это может вызывать остановку производственных линий, потерю данных или необходимость технического обслуживания после аварии.
Чем отличается длительность провала напряжения от времени восстановления нормального напряжения?
Длительность провала — это именно период снижения напряжения ниже нормы, в то время как время восстановления — это промежуток, за который напряжение возвращается к обычному уровню после провала. Важность разделения этих понятий заключается в том, что восстановление может происходить с разной скоростью, и иногда медленное возвращение напряжения создает дополнительные проблемы для оборудования.
Что понимается под длительностью провала напряжения и почему это важный параметр для электросетей?
Длительность провала напряжения — это время, в течение которого уровень напряжения в электрической сети снижается ниже определённого порога. Этот параметр влияет на работу электротехнического оборудования, так как даже кратковременное падение напряжения может привести к сбоям в работе устройств, нарушению технологических процессов и снижению надежности энергоснабжения. Понимание длительности провала помогает правильно оценить устойчивость системы и выбрать меры защиты и компенсации.
