Шпаклевка с алюминиевой пылью для чего нужна

Шпаклёвка с добавлением алюминиевой пыли применяется в тех случаях, когда необходима высокая термостойкость, устойчивость к влаге и механическим воздействиям. Этот состав особенно актуален при отделке металлических поверхностей, теплоагрегатов, автомобильных кузовов и фасадных элементов, подверженных колебаниям температуры.

Основной компонент – алюминиевая пыль – играет не только армирующую, но и защитную роль. Её высокая отражающая способность снижает теплопередачу, а антикоррозийные свойства позволяют использовать шпаклёвку на незащищённом металле. Температурный диапазон применения большинства составов: от -60 до +300 °C, что делает их подходящими для промышленных и наружных работ.

Перед нанесением поверхность необходимо очистить до металлического блеска и обезжирить. Использование грунта допускается, но в ряде случаев алюминиевая шпаклёвка наносится напрямую. Толщина одного слоя не должна превышать 2 мм. Время высыхания зависит от производителя, но в среднем составляет 2–3 часа при температуре +20 °C.

Важно избегать нанесения на подвижные элементы или детали, подверженные вибрации, если шпаклёвка не предназначена для подобных условий. При правильном выборе состава и соблюдении технологии, алюминиевая шпаклёвка обеспечивает долговечное покрытие без трещин и отслаивания.

Подготовка основания перед нанесением шпаклевки с алюминиевой пылью

Бетонные и оштукатуренные поверхности обрабатываются металлической щеткой или шлифмашиной с абразивным кругом. Неровности, трещины и сколы устраняются до начала шпаклевания, особенно в местах повышенной нагрузки или температурных перепадов.

Металлические поверхности перед нанесением шпаклевки с алюминиевой пылью обязательно подвергаются абразивной зачистке до получения матового однородного слоя. Наличие окалины, коррозии или глянцевого налёта недопустимо. После обработки металл очищается от пыли и протирается сухой ветошью.

Если шпаклевка наносится на окрашенные участки, необходимо убедиться в прочности старого покрытия. При малейших признаках отслаивания оно полностью удаляется. Поверхность матируется наждачной бумагой с зернистостью не крупнее Р120.

Перед началом работ основание прогревается до температуры не ниже +5 °C. Конденсат или остаточная влага приводят к отслаиванию материала и нарушению адгезии. При влажности воздуха свыше 80 % применение шпаклевки откладывается.

Для усиления сцепления с основанием допускается использование грунтовки, совместимой с алюминиевыми наполнителями. Нанесение шпаклевки допускается только после полного высыхания грунта, время выдержки уточняется по инструкции к конкретному составу.

Требования к инструментам и условиям работы

Для нанесения шпаклевки с алюминиевой пылью применяются металлические шпатели шириной от 80 до 300 мм. Поверхности большой площади удобно обрабатывать жесткими полутерками с металлическим основанием. Пластиковый инструмент не допускается из-за риска загрязнения состава и механического разрушения кромки.

Все рабочие инструменты перед использованием очищаются от остатков предыдущих смесей, просушиваются и обезжириваются. Наличие ржавчины или следов коррозии недопустимо – это вызывает реакцию с алюминиевыми частицами и снижает адгезию.

Температура в помещении должна быть от +10 до +25 °C. Влажность воздуха – не выше 65 %. При сквозняках, прямом солнечном свете или температуре ниже допустимой нарушается структура покрытия, увеличивается риск расслоения и образования микротрещин.

Освещение рабочей зоны должно быть направленным, не менее 500 лк, с нейтральной цветовой температурой (4000–5000 K). Это необходимо для своевременного обнаружения дефектов при выравнивании поверхности.

Перед началом работ необходимо обеспечить вытяжную вентиляцию или использование респиратора класса FFP2 – алюминиевая пыль может вызывать раздражение дыхательных путей. Рабочая одежда – плотная, с длинными рукавами, с обязательным применением защитных очков и перчаток из нитрила или ПВХ.

Пропорции смешивания компонентов шпаклевки с алюминиевой пылью

Для приготовления шпаклевки с алюминиевой пылью соблюдают точные пропорции, чтобы обеспечить адгезию, пластичность и термостойкость состава. Основные компоненты: связующее (например, эпоксидная или полиэфирная смола), алюминиевая пыль и отвердитель.

Оптимальное соотношение компонентов: на 100 частей смолы по массе добавляют 20–30 частей алюминиевой пыли. При увеличении доли пыли выше 35 частей смесь теряет эластичность, снижается прочность сцепления с основанием. При меньшем содержании – ухудшается термостойкость и теплопроводность.

Отвердитель вводится согласно инструкции к выбранной смоле, обычно в пределах 8–12 частей на 100 частей смолы. Превышение дозировки ускоряет схватывание, но снижает прочностные характеристики. Недостаток отвердителя приводит к неполному полимеризационному процессу.

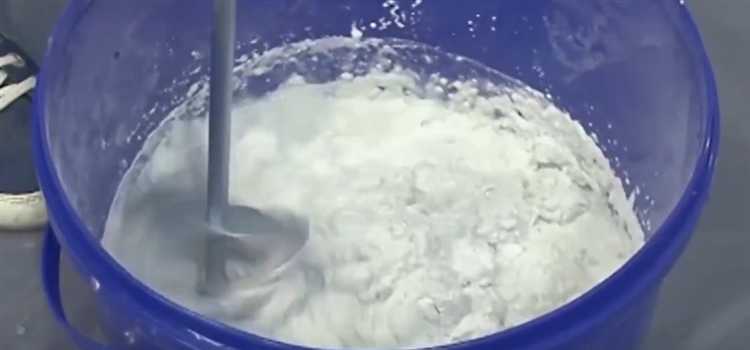

Порядок смешивания: сначала алюминиевая пыль тщательно вводится в смолу до получения однородной массы. Отвердитель добавляют в последнюю очередь, непосредственно перед нанесением, с перемешиванием в течение не более 2–3 минут.

Температура компонентов во время смешивания – не ниже +18 °C. Готовый состав сохраняет рабочие свойства в течение 15–25 минут, в зависимости от типа смолы и условий окружающей среды.

Методика нанесения шпаклевки на металлические поверхности

Перед нанесением шпаклевки с алюминиевой пылью необходимо обеспечить надлежащую адгезию к металлической основе. Любые остатки масла, ржавчины или старых покрытий снижают сцепление и вызывают отслоения.

• Очистить поверхность механическим способом: абразивной щеткой, шлифовальной машиной с зерном P80–P120 или пескоструйной обработкой. Удалить до чистого металла.
• Обезжирить ацетоном или уайт-спиритом. Не использовать водные растворы и мыло – они оставляют пленку.
• Высушить металл. Температура поверхности – не ниже +10 °C.

Состав перед применением тщательно перемешать. При необходимости добавить отвердитель в соответствии с инструкцией производителя (обычно 2–3% от массы шпаклевки).

1. Наносить шпателем из нержавеющей стали под углом 30–45°. Не допускать образования пузырей воздуха и толстых наплывов.
2. Работать слоями: толщина одного слоя – до 2 мм. Следующий наносить только после полного отверждения предыдущего (в среднем 20–30 минут при +20 °C).
3. После высыхания произвести промежуточную шлифовку абразивом P120–P180. При необходимости нанести повторный слой.
4. Финишная шлифовка – зерно P240–P320. Поверхность должна быть ровной, без пор и переходов по толщине.

До окрашивания выдержать не менее 1 часа после шлифовки. При использовании кислотных грунтов шпаклевку с алюминиевой пылью применять не рекомендуется – возможна химическая несовместимость.

Особенности нанесения на пластик, стеклопластик и композиты

Перед нанесением шпаклевки с алюминиевой пылью на пластик, необходимо обеспечить полную адгезию. Поверхность очищается от жира, силикона и пыли, затем матируется абразивом P180–P240. Гладкий пластик требуется активировать праймером, совместимым с алюминиевыми наполнителями.

Стеклопластик нуждается в шлифовке абразивом P120–P180 до удаления глянца и возможных поверхностных загрязнений. Важно избегать перегрева зоны обработки, чтобы не нарушить структуру смолы. Шпаклевка наносится в несколько тонких слоёв с межслойной сушкой минимум 20 минут при температуре не ниже +18 °C.

Композиционные материалы часто содержат эпоксидные или полиэфирные связующие. Для них подходит только шпаклевка на полиэфирной основе с алюминиевой пылью, не вступающая в химический конфликт с подложкой. Предварительно проводят пробное нанесение на малозаметном участке для оценки совместимости.

Сушка шпаклевки требует стабильной температуры и хорошей вентиляции. Принудительный обогрев ускоряет отверждение, но температура не должна превышать +60 °C, чтобы избежать деформаций основания. После высыхания проводится шлифовка абразивом P120–P180 до получения ровной поверхности без пор.

Типичные ошибки при работе с алюминиевой шпаклевкой и как их избежать

Основная ошибка – неправильное смешивание состава. Алюминиевую пыль необходимо тщательно равномерно распределить в основе, чтобы избежать комков и неоднородной структуры. Для этого используют низкооборотистые миксеры или ручное перемешивание с лопаткой. Перемешивание слишком быстро приводит к попаданию воздуха и появлению пузырей.

Недостаточная подготовка поверхности снижает адгезию. Перед нанесением поверхность должна быть очищена от масла, пыли и старой краски, а также обезжирена. Рекомендуется использовать абразивную обработку с зерном 320-400 для улучшения сцепления шпаклевки.

Ошибкой является нанесение толстого слоя за один проход. Максимальная толщина не должна превышать 2-3 мм, иначе возможны трещины и отслоение после высыхания. Для больших неровностей требуется наращивание в несколько этапов с промежуточной шлифовкой.

Некорректный выбор отвердителя приводит к неправильному высыханию. Для алюминиевой шпаклевки рекомендуется использовать только оригинальные или проверенные отвердители в количестве строго по инструкции – обычно 2-3% от массы основы. Избыток отвердителя ускоряет полимеризацию и вызывает растрескивание, недостаток – увеличивает время сушки и снижает прочность.

Пренебрежение условиями окружающей среды ухудшает результат. Температура воздуха должна быть от +15 до +25 °C, влажность – не выше 70%. При низких температурах замедляется отверждение, при высокой влажности шпаклевка может отслаиваться.

Шлифовка после высыхания часто проводится с чрезмерным нажимом, что приводит к повреждению алюминиевого слоя и снижению декоративных свойств. Для обработки лучше использовать шлифовальную сетку зернистостью 400-600 с легким нажимом, без сильного перегрева поверхности.

Время высыхания и параметры шлифовки слоя

Шпаклевка с алюминиевой пылью высыхает при температуре +20 °C и относительной влажности 60% за 4–6 часов при слое толщиной до 1 мм. При увеличении толщины до 3 мм время высыхания возрастает до 12 часов. Минимальная толщина слоя для обеспечения прочности – 0,5 мм.

Оптимальная температура для сушки – от +18 до +25 °C, при снижении температуры ниже +15 °C процесс затягивается, возможны дефекты поверхности. Высокая влажность (более 70%) замедляет высыхание и ухудшает адгезию.

Шлифовку проводят после полного высыхания, что определяется отсутствием пятен влажности и твердостью поверхности. Для грубой обработки используют шлифовальные сетки зернистостью P80–P120, для финишной – P180–P240. Избыточное давление при шлифовке вызывает потерю алюминиевого блеска и нарушение структуры.

Рекомендуется контролировать толщину слоя не более 2 мм за один проход, чтобы избежать растрескивания. Межслойная шлифовка проводится легкими движениями без сильного нажима для сохранения ровности и предотвращения образования царапин.

Подготовка поверхности под грунтование и окраску после шпаклевки

После нанесения шпаклевки с алюминиевой пылью важно обеспечить качественную адгезию грунта и краски. Поверхность должна быть ровной, очищенной и обезжиренной.

1. Высыхание шпаклевки. Минимальное время высыхания составляет 24 часа при температуре +20 °C и влажности 60%. Толстый слой может сохнуть до 48 часов.
2. Шлифовка. Используйте наждачную бумагу зернистостью 240–320 для удаления неровностей и создания матовой поверхности. Особое внимание уделите граням и переходам.
3. Удаление пыли. Протрите поверхность мягкой щёткой или влажной тканью без ворса, чтобы полностью убрать пыль после шлифовки.
4. Обезжиривание. Обработайте поверхность спиртом или специальным обезжиривателем, исключающим остатки масел и загрязнений.
5. Проверка адгезии. Для контроля качества нанесите на небольшой участок грунт и после высыхания оцените сцепление с основанием и шпаклевкой.

Только при соблюдении этих этапов грунтование и окраска будут стойкими и равномерными.

Вопрос-ответ:

Для каких целей обычно используют шпаклевку с алюминиевой пылью?

Шпаклевка с алюминиевой пылью применяется для обработки поверхностей, которым требуется высокая прочность и устойчивость к коррозии. Такой состав хорошо подходит для выравнивания металлических изделий, ремонта кузовов автомобилей, а также для защиты конструкций, эксплуатируемых в агрессивной среде. Алюминиевая пыль в составе придаёт шпаклевке дополнительные свойства, улучшая сцепление и увеличивая срок службы покрытия.

Как правильно наносить шпаклевку с алюминиевой пылью на металлические поверхности?

Перед нанесением шпаклевки важно тщательно подготовить поверхность: очистить от ржавчины, грязи и старых покрытий, обезжирить с помощью подходящих растворителей. Наносить шпаклевку следует шпателем тонким слоем, равномерно распределяя материал по поверхности. После высыхания можно обработать наждачной бумагой для создания гладкой основы под последующую окраску или защитный слой. Рекомендуется соблюдать рекомендации производителя по толщине слоя и времени высыхания, чтобы избежать трещин и отслаивания.

Какие преимущества даёт добавление алюминиевой пыли в шпаклевку по сравнению с обычной шпаклевкой?

Алюминиевая пыль увеличивает прочность и износостойкость шпаклевки, делает её более устойчивой к воздействию влаги и химических веществ. За счёт этого ремонтируемые поверхности меньше подвержены коррозии и механическим повреждениям. Кроме того, такая шпаклевка обладает улучшенной адгезией к металлу, что снижает риск появления трещин и отслоений в местах нанесения. Визуально покрытие приобретает металлический блеск, что иногда используется для декоративных целей.

Можно ли использовать шпаклевку с алюминиевой пылью для внутренних работ и на деревянных поверхностях?

Хотя основное предназначение шпаклевки с алюминиевой пылью — работа с металлом, её можно применять и на других материалах, в том числе на дереве. Однако стоит учитывать, что из-за специфических свойств компоненты могут по-разному взаимодействовать с древесиной. Для внутренних работ такая шпаклевка подойдет, если требуется усиление прочности или декоративный эффект. Перед нанесением на дерево рекомендуется протестировать состав на небольшом участке, чтобы убедиться в отсутствии нежелательных реакций и удобстве обработки.
