Фидер представляет собой линию электропередачи, соединяющую источник питания с распределительными устройствами или нагрузками. Он может быть выполнен в виде кабельной линии, воздушной трассы или шинопровода. Основное назначение – передача электроэнергии с минимальными потерями и обеспечение стабильности питания для подключённых элементов сети.
Выбор сечения и типа фидера зависит от допустимого длительного тока, схемы сети, категории надёжности электроснабжения и условий эксплуатации. Например, в промышленных объектах применяются преимущественно кабельные фидеры с медными жилами и изоляцией из сшитого полиэтилена, рассчитанные на токи от 100 до 1000 А. При проектировании учитываются температурный режим, прокладка (в земле, в лотках, в каналах) и допустимые тепловые потери.

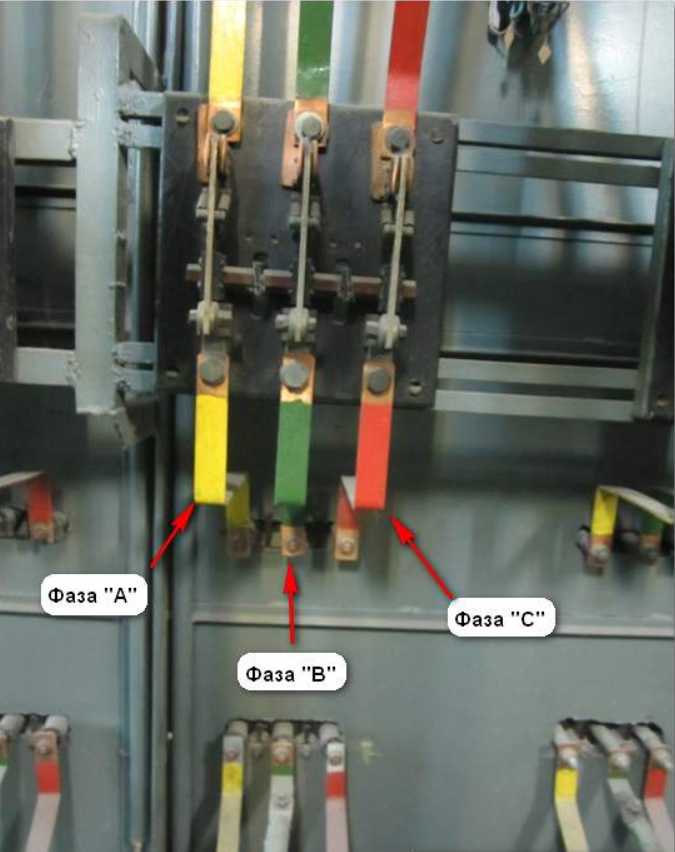

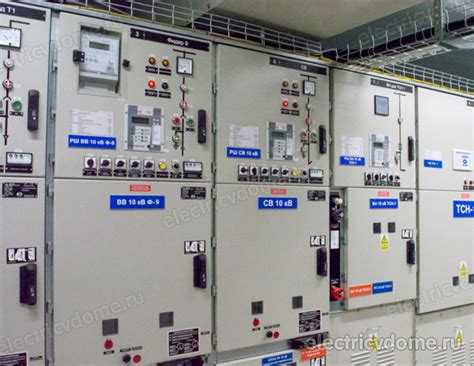

Особенности прокладки включают в себя необходимость минимизации электромагнитных наводок и возможности резервирования. В распределительных устройствах высокого напряжения фидеры часто оборудуются токовыми трансформаторами, устройствами релейной защиты и автоматики, что позволяет обеспечить селективное отключение в аварийных режимах.
Оптимизация конфигурации фидеров позволяет повысить надёжность электроснабжения и снизить эксплуатационные расходы. Расчёт должен учитывать не только электрические параметры, но и физическую защищённость линии – например, устойчивость к механическим повреждениям, воздействию влаги и агрессивной среды.

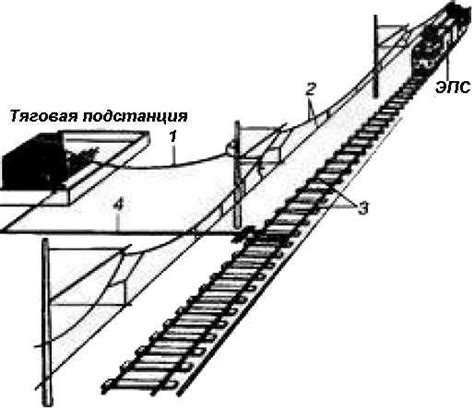

Что такое фидер и как он используется в распределительных сетях

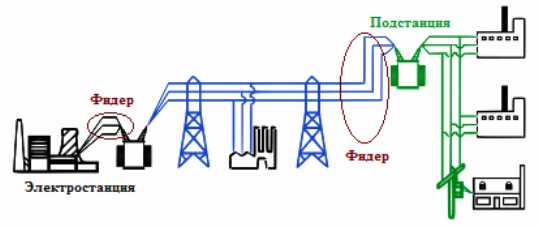

В распределительных сетях фидеры классифицируются по уровню напряжения: низковольтные (до 1 кВ), средневольтные (6–35 кВ) и высоковольтные (выше 35 кВ). Чаще всего применяются фидеры среднего напряжения, которые связывают распределительные подстанции с трансформаторами вблизи потребителей.
Фидеры проектируются с учетом допустимой токовой нагрузки, температурных режимов и специфики потребления. Для воздушных линий важны параметры провода, материал и климатическая зона. В кабельных фидерах особое внимание уделяется выбору изоляции (чаще всего применяется сшитый полиэтилен), защите от влаги и механических повреждений.
На практике фидер выполняет ключевую функцию селективного питания отдельных участков сети. Это позволяет минимизировать потери, быстро локализовать аварии и гибко управлять нагрузками. Использование автоматических выключателей и реклоузеров на фидерах обеспечивает селективную защиту и автоматическое восстановление питания после временных коротких замыканий.
При проектировании важно учитывать длину фидера, падение напряжения, допустимые потери мощности и возможность резервирования. Современные решения предусматривают мониторинг параметров фидера в реальном времени с помощью цифровых устройств, что позволяет оперативно управлять режимами и выполнять профилактику оборудования.
Различия между фидером и линией электропередачи
Фидер и линия электропередачи выполняют разные задачи в системе электроснабжения, несмотря на внешнюю схожесть. Их различие определяется не только назначением, но и техническими параметрами, схемой подключения и эксплуатационными условиями.
- Назначение: фидер – элемент распределительной сети, предназначенный для подачи электроэнергии от распределительного устройства к конкретной нагрузке (трансформатор, распределительный пункт, крупный потребитель). Линия электропередачи соединяет генерирующие и распределительные узлы, обеспечивая передачу энергии на значительные расстояния.
- Топология подключения: фидер подключается к шинам распределительного устройства и имеет ограниченную протяженность. Линии электропередачи часто реализуются по магистральной схеме и могут включать промежуточные опоры, РП, ПС.
- Уровень напряжения: фидеры чаще работают на напряжениях 0,4–10 кВ. Для ЛЭП характерны уровни от 35 кВ и выше (до 1150 кВ в магистральных сетях).
- Режим эксплуатации: фидеры работают в условиях частых коммутаций, защищены автоматикой с коротким временем срабатывания. ЛЭП сконструированы для длительной передачи больших мощностей с минимальными потерями и требуют другой подход к защите и диагностике.
- Конструкция: фидеры чаще выполнены в виде кабельных линий, особенно в городской среде. ЛЭП – преимущественно воздушные, с опорами и тросами, реже – кабельные в крупных мегаполисах.
- Обслуживание: для фидеров применяются локальные методы диагностики и оперативное техническое обслуживание. Для ЛЭП характерен централизованный контроль, в том числе с применением систем дистанционного мониторинга состояния изоляции и троса.
При проектировании важно учитывать назначение участка сети: замена фидера на ЛЭП или наоборот недопустима без перерасчета токовых нагрузок, уровней изоляции и условий селективной защиты.
Типы фидеров: воздушные, кабельные и комбинированные

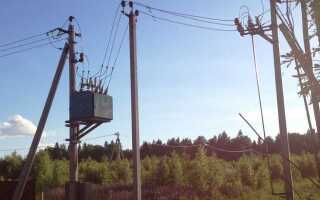

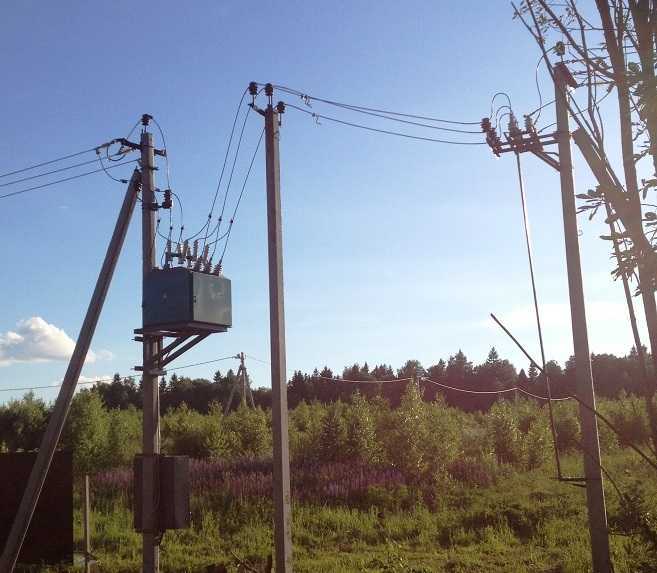

Воздушные фидеры применяются для передачи электроэнергии по неизолированным или изолированным проводам, натянутым между опорами. Их преимущество – низкая стоимость монтажа и простота обслуживания. Однако они уязвимы к атмосферным воздействиям, обледенению и порывам ветра. Для защиты применяются молниеотводы и грозозащитные тросы. Воздушные линии эффективны на расстояниях до 50 км, особенно в сельской местности и при напряжении до 35 кВ.
Кабельные фидеры прокладываются в земле, в трубах или каналах. Используются в условиях плотной городской застройки и на промышленных объектах, где недопустимы открытые линии. Преимущества – минимальное электромагнитное излучение, высокая степень защиты от внешних факторов, устойчивость к коротким замыканиям. Основные типы кабелей – с бумажной, пластмассовой или XLPE-изоляцией. Недостаток – высокая стоимость прокладки и сложности при поиске повреждений.
Комбинированные фидеры объединяют воздушные и кабельные участки в рамках одного питающего контура. Применяются при переходе от открытых территорий к застроенным или в местах с ограничениями по размещению опор. Важно правильно согласовать параметры обоих участков: сечение проводников, тип изоляции, защитные устройства. На стыке кабель-воздух обязательно устанавливаются герметичные муфты, обеспечивающие защиту от влаги и перенапряжений.
Выбор сечения и материала кабеля для фидера
Сечение кабеля фидера подбирается исходя из расчетного тока нагрузки с учетом длительного термического воздействия. Для медных жил допустимая плотность тока составляет 4–6 А/мм², для алюминиевых – 2,5–4 А/мм². При выборе кабеля необходимо учитывать длину трассы, так как значительное расстояние увеличивает падение напряжения. Для сетей до 0,4 кВ потери не должны превышать 5%.
Материал жил напрямую влияет на проводимость, механическую прочность и срок службы. Медный кабель предпочтителен при высоких нагрузках, частом пуске оборудования и сложных условиях эксплуатации. Алюминиевый экономичнее, но требует увеличенного сечения и надежных соединений – особенно в местах соединения с медными элементами.
В условиях повышенной влажности, агрессивной среды или прокладки в земле рекомендуется использовать кабели с сшитым полиэтиленом (XLPE) или ПВХ-изоляцией с броней. При прокладке по воздуху без механических нагрузок возможно применение гибких кабелей с термостойкой изоляцией.
При выборе обязательно учитываются категории пожаробезопасности. В общественных зданиях и подземных сооружениях применяются кабели с маркировкой «нг-LS» или «нг-HF» – они не поддерживают горение и выделяют минимум дыма при нагреве.
Для точного расчета рекомендуется использовать программные продукты (например, EPLAN, Etap, RastrWin) или нормативные документы: ПУЭ, ГОСТ 31996-2012 и ГОСТ 16442-80. Сечение всегда округляется в сторону увеличения с учетом запаса на будущие нагрузки.
Требования к защите фидеров от перегрузки и короткого замыкания
Защита фидеров должна обеспечивать мгновенное отключение линии при токах короткого замыкания и точное ограничение тока при перегрузках. Для этого применяются автоматические выключатели с номиналом, соответствующим длительно допустимому току фидера, но с учетом коэффициента запаса не менее 1,2.
Уставки тепловых расцепителей подбираются с учетом времени термической стойкости кабеля, чтобы предотвратить перегрев изоляции. При медных жилах ПВ3 сечением 10 мм² допустимое время перегрузки в 1,45 раза превышающее номинал – не более 1 часа. Устройства защиты должны учитывать это ограничение.
При токах КЗ требуется селективность отключения. Минимальный ток мгновенного срабатывания электромагнитного расцепителя выбирается не менее 10-кратного значения номинального тока фидера. При этом важно учитывать токи включения оборудования, особенно трансформаторов, чтобы избежать ложных срабатываний.
Для воздушных линий применяются токовые отсечки с выдержкой времени не более 0,2 с. Для кабельных – используются устройства с кривыми инверсного типа, чтобы обеспечить координацию с защитами источника питания.
Дополнительно требуется установка дуговой защиты в распределительных устройствах 6–35 кВ. Она активируется при вспышке дуги и обеспечивает отключение за 20–30 мс, что критично для ограничения зоны повреждения.
Запрещено использование плавких вставок в качестве единственного средства защиты фидеров в системах с высокой отключающей способностью – они не обеспечивают должную точность и скорость срабатывания. В таких случаях обязательна установка автоматов с сертифицированной отключающей способностью не ниже расчетного тока КЗ на шинах.
Особенности монтажа и обслуживания фидерных линий
Монтаж фидерных линий требует точного соблюдения проектных параметров, включая сечение кабеля, материалы изоляции и тип прокладки. Кабели должны прокладываться с минимальным изгибом, не менее 10 наружных диаметров, чтобы избежать механических повреждений и преждевременного износа. При прокладке в кабельных лотках или трубах необходимо обеспечить вентиляцию и защиту от влаги, используя герметичные соединения и гофрированные трубки с уплотнителями.
Обязательной является установка защитных заземляющих шин и обязательный контроль сопротивления изоляции не реже одного раза в год. Монтажные соединения должны выполняться с применением специализированных пресс-клещей для обеспечения низкого контактного сопротивления и надежной механической фиксации. Рекомендуется использовать маркированные кабели и фиксаторы с привязкой к документации для облегчения последующего обслуживания.
При обслуживании важно регулярно проверять целостность изоляции с помощью мегомметра, а также состояние кабельных муфт и клеммников. Любые следы нагрева, потемнения или деформации требуют немедленной замены элементов. Рекомендуется проводить термографический контроль не реже одного раза в два года для выявления скрытых перегревов.
При ремонте или замене фидеров следует использовать идентичные по характеристикам материалы, а все операции выполнять при отключенном питании и с применением средств индивидуальной защиты. Все изменения фиксируются в технической документации с указанием даты, выполненных работ и использованных материалов.
Вопрос-ответ:
Что такое фидер в электрической сети и для чего он используется?
Фидер — это проводник или группа проводников, которые служат для передачи электрической энергии от распределительного устройства к конечным потребителям или к другим участкам сети. Его основная задача — обеспечить надежное и безопасное распределение электричества по заданному маршруту с минимальными потерями.
Какие типы фидеров существуют и чем они отличаются друг от друга?
Фидеры бывают нескольких видов в зависимости от способа прокладки и технических характеристик. Основные типы — воздушные, кабельные и комбинированные. Воздушные фидеры проложены на опорах и удобны для прокладки на больших расстояниях, кабельные — скрыты под землей и защищены от внешних воздействий, что делает их предпочтительными в городских условиях. Выбор типа зависит от условий эксплуатации и требований безопасности.
Какие факторы влияют на выбор сечения проводника фидера?
При подборе сечения фидера учитывают токовую нагрузку, длину линии, допустимые потери энергии и условия окружающей среды. Сечение должно быть достаточно большим, чтобы выдерживать максимальный ток без перегрева и снижения надежности, при этом минимизируя потери напряжения по длине проводника.
Каковы особенности эксплуатации фидеров в сложных климатических условиях?
В регионах с экстремальными температурами, повышенной влажностью или агрессивной средой фидеры должны иметь специальную защиту. Это может быть устойчивое к коррозии покрытие, утепление или бронирование. Также при эксплуатации в таких условиях важна регулярная проверка целостности изоляции и креплений, чтобы избежать аварийных ситуаций и продлить срок службы.
Какие меры безопасности необходимо соблюдать при монтаже и обслуживании фидеров?
Монтаж и обслуживание требуют строгого соблюдения правил по технике безопасности. Работы проводят при отключенном напряжении, используют защитные средства, проверяют заземление и соблюдают расстояния до других коммуникаций. Важно также учитывать правильное крепление проводников и контроль за состоянием изоляции, чтобы предотвратить короткие замыкания и пожары.
Что такое фидер в электрической сети и какую функцию он выполняет?
Фидер — это проводник или группа проводников, предназначенных для передачи электрической энергии от источника к потребителю или распределительному устройству. Его основная задача — обеспечить надежную и безопасную подачу электроэнергии с минимальными потерями. В электрических системах фидеры служат связующим звеном между трансформаторами, распределительными щитами и конечными нагрузками, поддерживая стабильное напряжение и ток.
