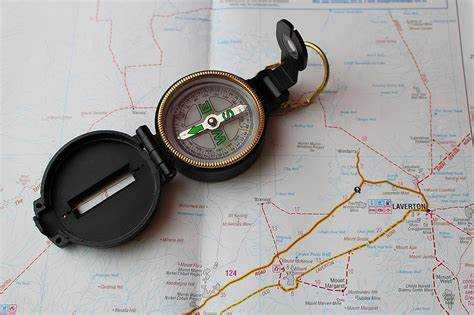

Основу работы любого компаса составляет магнитная стрелка. Это металлический элемент, изготовленный из ферромагнитного материала, чаще всего стали, предварительно намагниченной в направлении север-юг. Её ключевая особенность – способность свободно вращаться в горизонтальной плоскости под действием магнитного поля Земли.
Магнитная стрелка крепится на минимально трениевом подвесе – чаще всего это острие и сапфировый камень или тонкая ось, обеспечивающая высокую чувствительность прибора. Для точности показаний важно минимизировать массу стрелки, сохранив при этом достаточную жёсткость и стабильность намагниченности. Использование сплавов с высокой коэрцитивной силой помогает сохранить магнитные свойства даже при длительной эксплуатации.
Разметка шкалы компаса и амортизирующие элементы важны, но без правильно откалиброванной стрелки они бесполезны. Именно стрелка определяет направление на магнитный север и служит основой всех навигационных данных, получаемых с прибора. Нарушение её баланса, размагничивание или избыточное трение сразу приводит к значительным погрешностям.
Для повышения точности в профессиональных моделях используют демпфирование жидкости или магнитное экранирование корпуса. Но все эти улучшения направлены исключительно на то, чтобы обеспечить стабильную и свободную ориентацию главного элемента – стрелки – в магнитном поле планеты.
Как работает магнитная стрелка и почему она указывает на север
Магнитная стрелка представляет собой намагниченный металлический элемент, обычно изготовленный из стали или сплава с высокой остаточной намагниченностью. Она свободно вращается на острие или подвешена на нити с минимальным трением, что обеспечивает её ориентацию вдоль силовых линий магнитного поля Земли.
Земля ведёт себя как гигантский магнит с полюсами, не совпадающими с географическими. Северный конец стрелки указывает на магнитный южный полюс Земли, расположенный вблизи географического северного. Это связано с тем, что противоположные магнитные полюса притягиваются: северный полюс стрелки притягивается к южному магнитному полюсу планеты.
Магнитное поле Земли создаётся токами в её внешнем жидком ядре, состоящем из железа и никеля. Интенсивность поля варьируется в зависимости от широты и геологических особенностей местности. В средней полосе России напряжённость поля составляет около 50 мкТл. Устойчивость ориентации стрелки обеспечивается соотношением её магнитного момента и инерционных характеристик.
Для точной работы компаса важно учитывать магнитное склонение – угол между географическим и магнитным меридианом. В некоторых регионах это значение может достигать десятков градусов, что существенно влияет на навигационные расчёты. Регулярная калибровка с учётом склонения необходима для сохранения точности при ориентировании.
Материалы для изготовления магнитной стрелки и их свойства
Магнитная стрелка изготавливается из ферромагнитных сплавов с высокой остаточной намагниченностью и стабильностью магнитных свойств. Наиболее распространённые материалы – сталь марки У10А, сплавы на основе кобальта (например, альнико) и современные редкоземельные магниты.
Углеродистая сталь У10А применяется в недорогих компасах. Она обладает достаточной твёрдостью, хорошо намагничивается, но подвержена размагничиванию при повышенных температурах и со временем теряет часть остаточной индукции. Требует защитного покрытия от коррозии.
Альнико (сплав алюминия, никеля и кобальта) обеспечивает стабильные магнитные характеристики при изменении температуры и ударных нагрузках. Этот материал сохраняет намагниченность длительное время и используется в профессиональных компасах. Минус – относительная хрупкость и высокая стоимость.
Редкоземельные материалы, такие как неодим-железо-бор (NdFeB), обладают наибольшей магнитной энергией среди применяемых в стрелках. Позволяют уменьшать размеры стрелки без потери чувствительности. Их недостаток – сильная реакция на температуру: при нагревании выше 80 °C магнитные свойства резко снижаются. Кроме того, требуют герметичной оболочки из-за подверженности окислению.
Выбор материала зависит от назначения компаса. Для полевых и военных моделей используют стрелки из альнико с антикоррозионным покрытием. В точных измерительных приборах предпочтение отдают сплавам с минимальным температурным коэффициентом коэрцитивной силы.
Типы подвесов стрелки и их влияние на точность компаса
Конструкция подвеса стрелки определяет чувствительность и устойчивость компаса к внешним воздействиям. Различают несколько основных типов подвесов, каждый из которых по-разному влияет на точность показаний.
- Осевая игла – классический вариант, при котором стрелка опирается на вертикальную иглу. Обеспечивает минимальное трение при использовании сапфирового или агатового подпятника. Требует строго горизонтального положения корпуса. Подходит для сухопутных моделей с точностью до 1°.
- Каменный подпятник с микросферой – стрелка держится на сверхмалой контактной точке, что снижает сопротивление вращению. Увеличивает стабильность при длительных измерениях. Используется в геодезических и профессиональных военных компасах. Погрешность до 0,5° при регулярной юстировке.
- Жидкостный подвес – стрелка погружена в вязкую жидкость, снижающую колебания. Позволяет быстро стабилизировать направление, но точность страдает при изменении температуры из-за изменения вязкости. Погрешность может достигать 2°, особенно в дешёвых моделях.
- Магнитная левитация – используется редко, чаще в экспериментальных устройствах. Стрелка подвешена в магнитном поле без физического контакта. Отсутствие трения увеличивает точность, но чувствительность к внешним электромагнитным полям ограничивает применение.
При выборе компаса для точных измерений следует отдавать приоритет моделям с каменным подпятником или высококачественной осевой опорой. Жидкостные компасы целесообразны при ориентировании на местности, где важна скорость стабилизации, а не предельная точность. Регулярная проверка состояния подвеса и корректировка южного отклонения обязательны при эксплуатации любой системы.
Способы калибровки магнитной стрелки в полевых условиях
Перед калибровкой необходимо исключить поблизости все металлические предметы и источники электромагнитных полей. Оптимальное расстояние от них – не менее 10 метров. Магнитная стрелка должна свободно вращаться, без трения о капсулу или корпус.
Первый способ – механическая коррекция. Если стрелка отклоняется при стабильном положении компаса, её аккуратно снимают и, используя немагнитный инструмент, подгибают ось или грузик так, чтобы в статичном положении она указывала точно на север. Требуется сверка по астрономическим ориентирам: Полярная звезда или тень от вертикального предмета в полдень.
Второй способ – метод сравнения с эталонным компасом. Оба устройства располагают параллельно на горизонтальной поверхности. При расхождении углов более 2° корректируют положение магнитной стрелки аналогично первому способу либо фиксируют погрешность для учёта в навигации.
Третий способ – временная магнитная намагниченность. При заметной потере чувствительности магнитной стрелки (дрожание, замедленное вращение) её намагничивают, аккуратно проведя вдоль неё неодимовым магнитом в одном направлении 3–5 раз. После процедуры проверяют ориентацию на открытой местности, исключая магнитные аномалии.
Калибровку следует проводить при температуре воздуха от +5 до +25 °C, так как при более низких значениях вязкость жидкости в капсуле увеличивается, влияя на точность. Если компас сухой, избегать резких температурных перепадов во избежание конденсата.
Почему стрелка должна быть сбалансирована и как этого добиться
Несбалансированная стрелка вызывает отклонения от горизонтали, что приводит к искажению показаний. Это особенно заметно при использовании компаса вблизи экватора или в районах с аномалиями магнитного наклонения. Смещение центра масс стрелки относительно оси вращения усиливает влияние гравитации, нарушая точность навигации.
Балансировка стрелки необходима для обеспечения ее устойчивого положения в горизонтальной плоскости. На практике это достигается подбором грузов или геометрии противоположной части стрелки. Противовес устанавливают строго на одной оси с магнитным элементом. Масса и расстояние от оси рассчитываются по формуле: M₁×L₁ = M₂×L₂, где M – масса, L – расстояние до оси.
Используются материалы с минимальным магнитным влиянием, например латунь или алюминий, чтобы противовес не искажал магнитное поле. Корректировка выполняется с помощью юстировки на точных приборах, таких как оптический уровень или лазерный нивелир, при этом проверяется устойчивость стрелки на горизонтальной плоскости в течение нескольких минут.
При массовом производстве применяется автоматическая балансировка с помощью лазерного датчика и микродозаторов. В полевых условиях допустимы ручные методы, включая добавление мелких грузиков, но только при наличии точных весов и соблюдении симметрии относительно оси вращения.
Чем отличаются стрелки в жидкостных и сухих компасах
В жидкостных компасах стрелка погружена в специальную жидкость – обычно минеральное масло или спирт с присадками. Жидкость снижает трение и колебания стрелки, обеспечивая быструю стабилизацию и точное указание направления. Такой механизм позволяет стрелке плавно и без рывков реагировать на повороты, что повышает удобство использования при движении и вибрациях.
В сухих компасах стрелка установлена на тонкой оси без амортизации жидкостью. Это увеличивает чувствительность к колебаниям, что требует более аккуратного обращения и неподвижного положения для точного считывания. Часто сухие стрелки изготовлены из легких магнитных сплавов и имеют балансировочные грузики для уменьшения ошибок наклона.
Для активного использования в полевых условиях предпочтительнее жидкостные стрелки из-за устойчивости к тряске и быстрому восстановлению положения. Сухие компасы чаще применяются в условиях стационарного наблюдения или там, где важна минимальная толщина прибора. При выборе важно учитывать условия эксплуатации: вибрации и движение снижают точность сухих стрелок, тогда как жидкостные сохраняют стабильность.
Вопрос-ответ:
Какой элемент компаса отвечает за указание направления?
Основной частью компаса, показывающей направление, является магнитная стрелка. Она изготовлена из тонкого металлического магнита, который свободно вращается на оси. Стрелка ориентируется согласно магнитному полю Земли, указывая на север и помогая пользователю определить стороны света.
Почему магнитная стрелка компаса всегда указывает на север?
Магнитная стрелка указывает на север, потому что она сама является магнитом и реагирует на магнитное поле Земли. Земля ведет себя как гигантский магнит с магнитными полюсами, и стрелка выстраивается вдоль силовых линий этого поля. Северный конец стрелки притягивается к магнитному северу планеты, что позволяет определить направление.
Из чего состоит магнитная стрелка и почему именно из этого материала?
Магнитная стрелка обычно изготавливается из стали или другого магнитного металла, покрытого специальным составом для защиты от коррозии. Этот материал подходит, так как легко намагничивается и сохраняет магнитные свойства длительное время. Такое сочетание позволяет стрелке быстро и точно реагировать на магнитное поле Земли.
Как магнитная стрелка удерживается в компасе и может свободно вращаться?
Магнитная стрелка установлена на очень тонкой оси, которая поддерживает её в горизонтальном положении, но не мешает вращению. Часто эта ось сделана из прочного, но легкого материала, а для снижения трения используется специальная подшипниковая система или капля масла, что обеспечивает плавное и точное движение стрелки при изменении направления.
