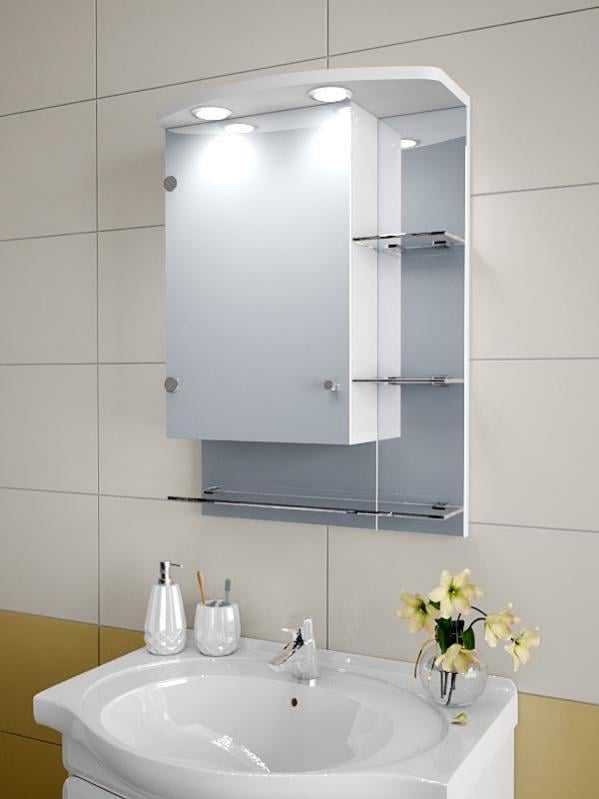

Освещённый шкаф в ванной выполняет сразу две функции: хранение и локальное освещение. Его правильное подключение требует точного соблюдения требований безопасности, особенно в условиях повышенной влажности. Ошибки при подключении могут привести не только к отказу подсветки, но и к короткому замыканию или поражению током.

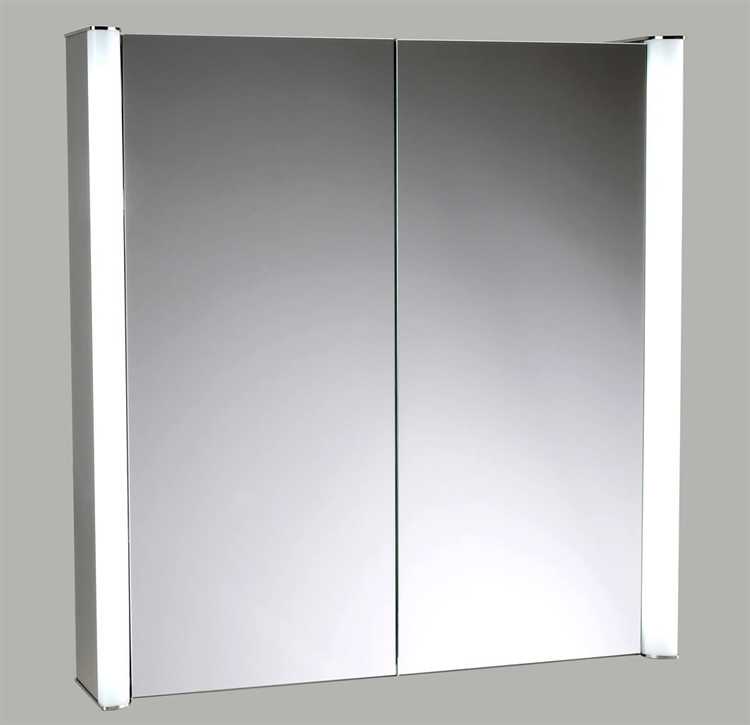

Перед началом работ необходимо определить тип подсветки: светодиодная лента, встроенные светильники или зеркало с подсветкой. Большинство современных моделей питаются от 12 или 24 В через трансформатор, который должен быть вынесен за пределы зоны повышенной влажности (зоны 0 и 1 по ПУЭ). Если подсветка работает от 220 В, потребуется подключение через УЗО с током утечки не более 10 мА.
Шкаф должен быть подключён к отдельной линии, защищённой автоматическим выключателем номиналом не более 10 А. Рекомендуется использовать кабель марки ВВГнг-LS сечением 3×1,5 мм², проложенный в гофротрубе. Все соединения – только в герметичных распределительных коробках с классом защиты не ниже IP44. Соединение проводов – с помощью клемм WAGO или пайкой, с последующей термоусадкой.
Выключатель лучше располагать вне ванной комнаты. При установке сенсорного управления или датчиков движения требуется учитывать напряжение питания и класс защиты устройств. Розетки и выключатели, встроенные в шкаф, должны иметь степень защиты не ниже IP44, предпочтительно – IP65.
Выбор типа подключения: от розетки или напрямую к сети
Подключение шкафа с подсветкой в ванной возможно двумя способами: через розетку или с прямым подключением к электросети. Каждый вариант имеет технические особенности и ограничения.
Подключение через розетку удобно в случае, если шкаф поставляется с вилкой и кабелем питания. Розетка должна иметь степень защиты не ниже IP44, быть установлена вне зоны прямого попадания воды и подключена через УЗО с током утечки не более 30 мА. Преимущество – простота установки и возможность замены оборудования без вызова электрика.
Подключение напрямую к сети требует прокладки отдельного кабеля от распределительной коробки и подсоединения через клеммную колодку или автомат. Используется, если шкаф не укомплектован вилкой или предполагается скрытая проводка. Необходимо соблюдать цветовую маркировку: фаза – коричневый, ноль – синий, заземление – жёлто-зелёный. Подключение выполняется только при отключённом питании и проверке отсутствия напряжения на клеммах.
Если в шкафу встроен выключатель, предпочтительнее розеточное подключение. При управлении от отдельного выключателя на стене рационально использовать прямое подсоединение к сети. В обоих случаях требуется сечение кабеля не менее 1,5 мм² и медные жилы.
Подготовка места установки и проверка наличия заземления
Перед монтажом шкафа с подсветкой в ванной необходимо точно определить место установки. Расстояние от источников воды должно быть не менее 60 см, если шкаф не имеет степени защиты IP44 и выше. Поверхность стены должна быть ровной, без трещин и осыпающейся штукатурки. При необходимости – выровнять основание цементной шпаклевкой и дождаться полного высыхания.
- Проверьте наличие скрытой проводки в стене с помощью бесконтактного детектора. Просверливание без такой проверки может привести к короткому замыканию или поражению током.
- Закрепите монтажный шаблон, если он идет в комплекте. Отметьте точки сверления строго по уровню, отклонения приведут к перекосу конструкции и проблемам при подключении электрики.
Наличие заземления обязательно. Особенно это критично в помещениях с повышенной влажностью. Шкаф с подсветкой чаще всего оснащён металлическими частями, которые при пробое изоляции могут оказаться под напряжением.
- Откройте распределительную коробку и проверьте, подключён ли третий (заземляющий) провод к защитному контуру. Он обычно имеет жёлто-зелёную изоляцию.
- При помощи мультиметра измерьте сопротивление между заземляющим контактом и фазой. Если заземление есть, прибор покажет напряжение 220 В. Между «землёй» и нулём – близкое к нулю.
- В случае отсутствия заземления прокладка отдельного защитного проводника обязательна. Для ванной комнаты используется кабель с двойной изоляцией, например, ВВГнг 3×1,5 мм², с обязательным подключением к шине заземления в щите.
Категорически запрещено подключать заземляющий провод к трубам водоснабжения, радиаторам или использовать ноль в качестве замены – это создаёт угрозу жизни при аварийных ситуациях.
Прокладка кабеля с учетом влажности помещения
Для подключения шкафа с подсветкой в ванной необходимо использовать кабель с двойной изоляцией, рассчитанный на эксплуатацию во влажной среде. Рекомендуется кабель марки ВВГнг-LS сечением не менее 1,5 мм², устойчивый к повышенной влажности и температурным перепадам.
Кабель прокладывают исключительно в гофрированной ПВХ-трубе с классом защиты не ниже IP65. Это предотвращает контакт с влагой при возможных протечках или конденсации. Укладка трубы осуществляется с минимальным количеством изгибов, чтобы избежать застоя влаги внутри.
Трасса прокладки должна исключать участки с прямым контактом с поверхностями, подверженными нагреву или постоянному увлажнению. Оптимальная зона – над фризом плитки на высоте не менее 200 см от уровня пола.
Соединения и разветвления кабеля допускаются только в герметичных распределительных коробках с влагозащитой не ниже IP67. Монтаж выполняется с соблюдением минимального радиуса изгиба, соответствующего характеристикам конкретного кабеля, чтобы исключить повреждение изоляции.
Перед подключением обязательно проверяется сопротивление изоляции мегомметром – допустимое значение не менее 0,5 МОм. После завершения монтажа весь контур заземляется, а питание подается через УЗО с током утечки не более 10 мА.
Выбор и установка выключателя для управления подсветкой
Для управления подсветкой в ванной шкафу оптимально использовать выключатель, рассчитанный на работу во влажной среде. Подходящий класс защиты – не ниже IP44. Он предотвращает попадание влаги внутрь корпуса и снижает риск короткого замыкания.
- Если подсветка встроена в шкаф и имеет блок питания 12 В, выключатель устанавливается на стороне 220 В перед трансформатором.
- Для шкафов с сенсорной подсветкой выключатель не требуется, питание подаётся постоянно, управление встроено в зеркало.
- Механические модели предпочтительнее для надёжной работы – клавишные или кнопочные выключатели с герметичной прокладкой.
Рекомендуется размещать выключатель вне зоны прямого попадания воды, не ближе 60 см от душа или ванны. Установка возможна:
- На стене возле входа – универсальное решение для общего управления освещением шкафа.

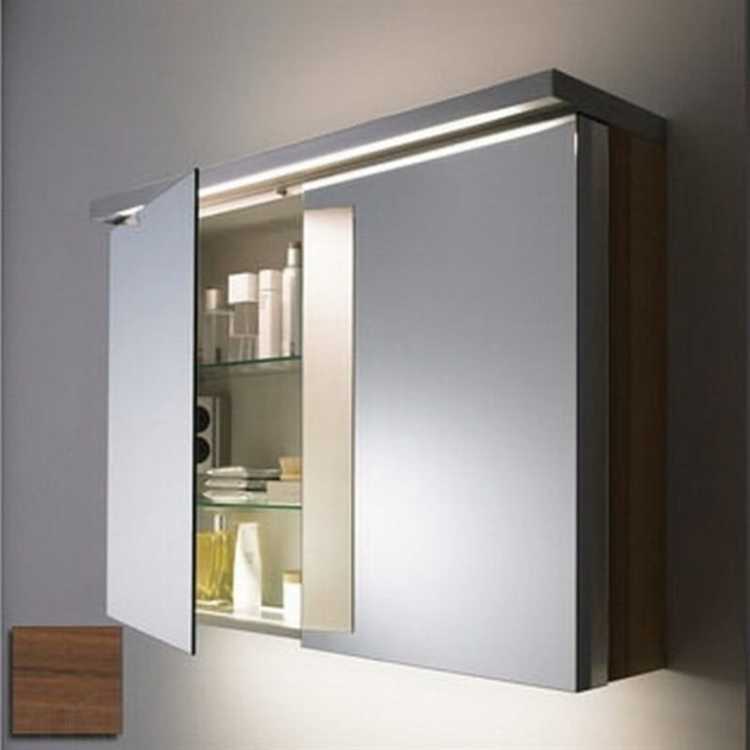

- В корпусе самого шкафа – при наличии технической возможности и если шкаф подключается напрямую к сети.
Проводка должна быть выполнена в двойной изоляции, допускается использование кабеля типа NYM или ВВГнг-LS. Монтаж лучше выполнять в подрозетник с герметичной крышкой. При подключении важно соблюдать полярность и надёжно зажимать провода в клеммах. Использование клемм WAGO или винтовых клеммных колодок допустимо при соответствующей нагрузке.
Если в ванной используется УЗО, выключатель должен быть подключён через него. Это обязательное требование по ПУЭ для обеспечения защиты от поражения током.
Подключение проводов к клеммам шкафа и проверка полярности
Перед началом подключения убедитесь, что питание полностью отключено на распределительном щитке. Используйте индикатор напряжения для повторной проверки отсутствия фазы на концах кабеля.
Откройте клеммную коробку внутри шкафа. Обычно там располагаются винтовые или пружинные клеммы с маркировкой: «L» – фазный провод, «N» – ноль, «⏚» или «PE» – заземление. Подключение необходимо выполнять строго в соответствии с маркировкой:
- Фазный провод (чаще всего коричневый или черный) подключается к клемме «L».
- Нулевой провод (синий) – к клемме «N».
- Заземление (жёлто-зелёный) – к «PE» или символу заземления.
Если на шкафу отсутствует заземляющий контакт, использовать заземляющий провод запрещено – его необходимо надёжно изолировать. Нарушение может привести к короткому замыканию.
После подключения подтяните все винты клемм до упора, избегая перетяжки, чтобы не повредить проводник. Используйте отвертку с изолированной ручкой.
Для проверки полярности включите питание и воспользуйтесь мультиметром в режиме переменного напряжения. Между «L» и «N» должно быть 220–230 В. Между «L» и «PE» – аналогично, между «N» и «PE» – не более 5 В.
Если освещение шкафа не включается или работает нестабильно, немедленно отключите питание и проверьте корректность подключения клемм и контактную плотность.
Тестирование работы подсветки и проверка герметичности соединений
После подключения шкафа с подсветкой необходимо провести проверку функциональности каждой светодиодной линии. Подайте питание и убедитесь в равномерности свечения, отсутствии мерцания и перегрева элементов. Измерьте напряжение на контактах с помощью мультиметра – оно должно соответствовать техническим характеристикам источника питания, обычно 12 В или 24 В постоянного тока.
Обратите внимание на плавность включения и выключения подсветки, особенно если используется диммер или сенсорный выключатель. Нестабильная работа может указывать на неправильное подключение или дефекты кабеля.
Для проверки герметичности соединений примените метод визуального осмотра и тест с влагозащитным спреем или легкой струей воды. Все места пайки и клеммные соединения должны быть тщательно изолированы с помощью термоусадочных трубок или специальных герметиков на силиконовой основе. Отсутствие коррозии и окисления контролируется после 24 часов выдержки в условиях повышенной влажности.
Используйте индикаторную отвертку для проверки отсутствия замыканий на корпус. При обнаружении даже малейших признаков влаги внутри соединений разберите и повторно обработайте контактные зоны, применяя влагозащитные составы.
Вопрос-ответ:
Как правильно подключить подсветку шкафа в ванной к электросети?
Для подключения подсветки шкафа сначала нужно отключить питание в распределительном щите. Затем проложить кабель от источника питания до места установки шкафа. Обычно используют кабель с сечением, соответствующим мощности подсветки. Важно подключить проводники согласно схеме: фаза, ноль и заземление. После этого следует проверить надежность соединений и установить выключатель или сенсорный модуль для управления светом.
Какие источники питания подходят для подсветки шкафа в ванной комнате?
Чаще всего используют светодиодные ленты или лампы на низком напряжении — 12 или 24 В. Для этого необходим трансформатор или блок питания, который преобразует сетевое напряжение 220 В в безопасное низкое напряжение. Такой подход снижает риск поражения электрическим током и защищает светильники от перегрева. Выбор блока питания зависит от общей мощности подсветки и условий эксплуатации в помещении с повышенной влажностью.
Можно ли самостоятельно выполнить монтаж подсветки шкафа в ванной или лучше вызвать специалиста?
Если у вас есть опыт работы с электрикой и вы понимаете особенности подключения влагозащищенных светильников, то монтаж можно сделать самостоятельно, соблюдая меры безопасности. В противном случае, лучше доверить эту работу квалифицированному электрику. Ошибки при подключении могут привести к короткому замыканию или опасным ситуациям, особенно в условиях повышенной влажности ванной комнаты.
Какие особенности монтажа подсветки в шкафах, расположенных в ванной комнате?
Ванная комната характеризуется повышенной влажностью и возможными перепадами температуры, поэтому все электрические компоненты должны иметь класс защиты не ниже IP44. Кабели и соединения необходимо изолировать с помощью специальных гофрированных труб или короба. Также рекомендуется использовать влагостойкие выключатели и устанавливать подсветку таким образом, чтобы она не попадала под прямое воздействие воды.
Как организовать удобное управление подсветкой шкафа в ванной комнате?
Для удобства можно установить сенсорный выключатель с подсветкой или светодиодный диммер, позволяющий регулировать яркость. Еще один вариант — включение подсветки при открытии дверцы шкафа с помощью магнитного или инфракрасного датчика. Такой способ позволяет экономить электроэнергию и повышает комфорт при использовании шкафа, особенно в темное время суток.
Как правильно подключить шкаф с подсветкой в ванной комнате, чтобы обеспечить безопасность и долговечность?
Для подключения шкафа с подсветкой в ванной важно соблюдать несколько правил. Во-первых, необходимо использовать влагозащищённые светильники и кабели, подходящие для помещений с повышенной влажностью. Во-вторых, лучше всего подключать подсветку через отдельный автоматический выключатель или использовать влагозащищённый выключатель, расположенный вне зоны непосредственного попадания воды. Также важно правильно заизолировать все соединения и обеспечить надежное заземление. Рекомендуется применять кабель с двойной изоляцией и соблюдать требования по сечению провода в зависимости от мощности подсветки. Если есть сомнения, лучше обратиться к квалифицированному электрику для выполнения монтажа.
