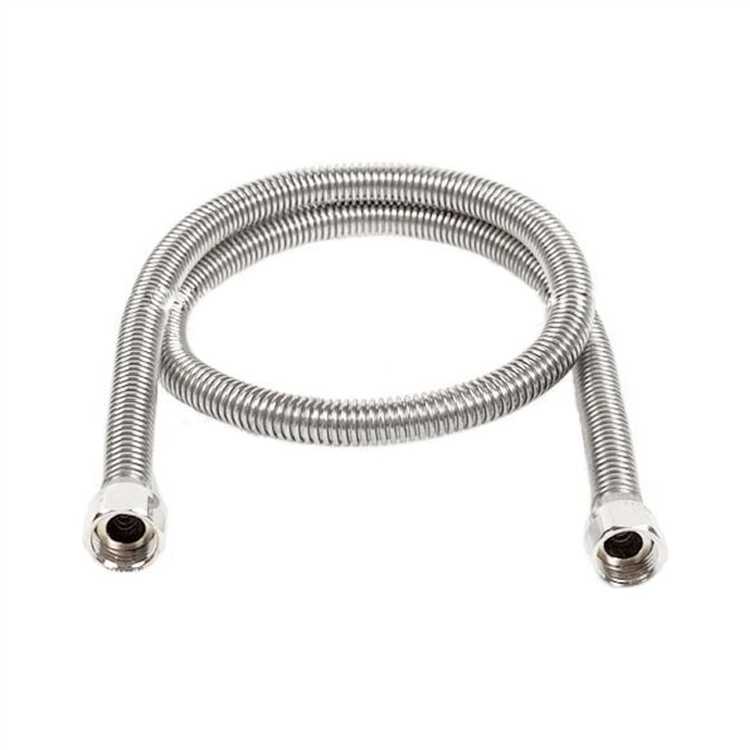

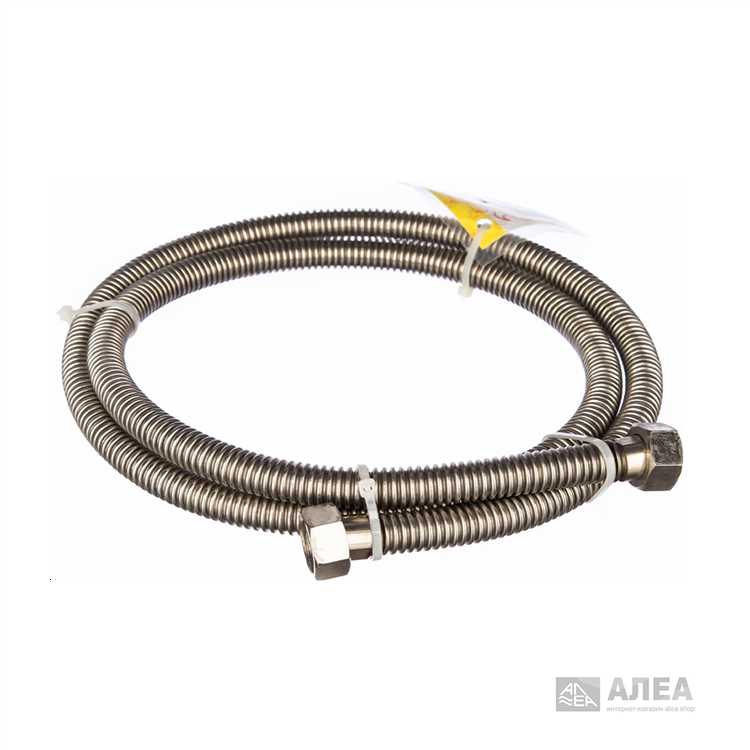

Сильфонная подводка представляет собой гибкий металлический рукав, изготовленный из нержавеющей стали марки AISI 304 или аналогичных сплавов, обладающих высокой стойкостью к коррозии и механическим повреждениям. В отличие от резинотканевых или пластиковых шлангов, она рассчитана на эксплуатацию в условиях повышенного давления и температуры до +200 °C. Основной элемент конструкции – гофрированный сильфон, обеспечивающий гибкость и герметичность соединения при динамических нагрузках и вибрациях.
На концах подводки устанавливаются фитинги – накидные гайки с внутренней или наружной резьбой, адаптированные под стандартные соединения бытовых и промышленных газовых приборов: плит, котлов, колонок. Резьбовые элементы чаще всего изготавливаются из латуни с антикоррозийным покрытием. При выборе подводки следует учитывать диаметр условного прохода (обычно от DN10 до DN25), рабочее давление (до 0,6 МПа) и наличие сертификатов соответствия требованиям ГОСТ Р и ТР ТС.
Использование сильфонных подводок оправдано в системах с повышенными требованиями к надежности и долговечности. Они особенно актуальны в регионах с частыми перепадами температуры и нестабильным давлением в магистральных сетях. Благодаря способности компенсировать линейные расширения и вибрации, такие подводки значительно снижают риск утечек газа, продлевая срок службы оборудования и минимизируя вероятность аварийных ситуаций.

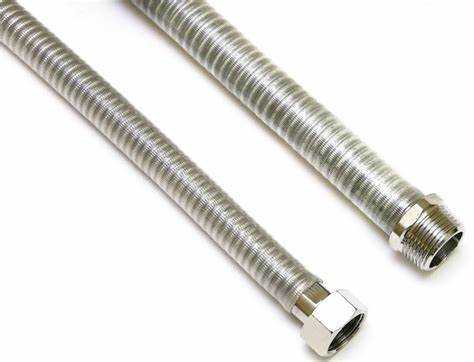

Как устроена сильфонная подводка: основные элементы конструкции
Сильфонная подводка для газа состоит из гофрированной трубки из нержавеющей стали, двух концевых фитингов, внутреннего ограничителя растяжения и внешнего защитного покрытия. Гофра выполняется методом гидроформовки или механической деформации, обеспечивая герметичность и гибкость при высокой вибронагрузке.
Фитинги изготавливаются из латуни или углеродистой стали с антикоррозийным покрытием. Один конец снабжается наружной или внутренней резьбой (чаще G 1/2″ или G 3/4″), второй может быть с накидной гайкой под уплотнение. Герметизация соединения достигается за счет паранитовых или фторопластовых прокладок.
Ограничитель растяжения предотвращает разрыв сильфона при натяжении. Он располагается внутри гофрированной части и выполнен из прочной нержавеющей проволоки или ленты, фиксированной по краям.
Внешняя оплетка или полимерная оболочка защищает от механических повреждений, УФ-излучения и агрессивной среды. Некоторые модели оснащаются антиперегибными кольцами, уменьшающими риск излома в месте соединения с фитингом.
Качество сварных швов между сильфоном и фитингами определяется методом аргонодуговой сварки, обеспечивающей минимальный риск утечки при длительной эксплуатации в газовой среде.
Материалы изготовления и их влияние на срок службы
Внутренние компоненты, такие как прокладки и уплотнительные кольца, изготавливаются из фторкаучука (FKM) или этилен-пропиленового каучука (EPDM). FKM выдерживает температуры до +200 °C и устойчив к газовым смесям, содержащим углеводороды. EPDM дешевле, но ограничен температурным диапазоном до +110 °C и подвержен старению при контакте с маслами и газовым конденсатом.
Латунные накидные гайки и штуцеры с никелированием применяются в большинстве моделей. Однако при низкокачественном покрытии или нарушении технологического процесса возможна деградация покрытия, что приводит к утрате герметичности и ускоренному износу резьбового соединения. Лучшие показатели долговечности демонстрируют детали, выполненные методом горячей ковки с последующей гальванической обработкой.
Использование пластиковых защитных оболочек не влияет на герметичность, но снижает риск механических повреждений и агрессивного воздействия на гофру, особенно в условиях высокой влажности или воздействия строительной пыли. Рекомендуется выбирать модели с оболочкой из полиамида (PA6), обладающей стойкостью к УФ-излучению и температурным колебаниям.
Срок службы сильфонной подводки напрямую зависит от соблюдения норм по выбору материала в соответствии с условиями эксплуатации. При использовании внутри отапливаемых помещений достаточно изделий из AISI 304 с уплотнениями из FKM. Для наружного монтажа и промышленных условий необходима AISI 316 в сочетании с термостойкими компонентами и защитной оболочкой.
Чем сильфон отличается от резиновой и металлической подводки
Сильфонная подводка заметно отличается от резиновой и металлической по конструкции, долговечности и безопасности. Ниже перечислены ключевые отличия, которые важно учитывать при выборе соединительной арматуры для газовых приборов.
- Материал и устойчивость: Сильфон выполнен из коррозионностойкой нержавеющей стали, что обеспечивает устойчивость к агрессивной среде, перепадам температур и старению. Резиновая подводка быстро теряет эластичность, подвержена растрескиванию и набуханию. Металлическая гофра (не сильфонного типа) часто не имеет защитного покрытия, подвержена коррозии, особенно в местах изгибов.
- Герметичность и безопасность: Сильфонная подводка обеспечивает плотное соединение благодаря сварной или цельной конструкции без прокладок. Резиновая арматура требует герметизирующих манжет и подвержена утечкам при старении. Обычные металлические подводки часто собираются из нескольких элементов и нуждаются в регулярной проверке уплотнений.
- Рабочий ресурс: Срок службы сильфона – до 30 лет, при этом он сохраняет механическую гибкость и не требует обслуживания. Резиновая подводка служит 3–5 лет, после чего подлежит обязательной замене. Металлическая гофра без сильфонной конструкции рассчитана на 8–10 лет, но при этом подвержена механическому износу в местах изгибов.
- Допуски и сертификация: Сильфоны сертифицированы для газовых сетей и проходят контроль на герметичность под давлением. Резиновые соединения зачастую предназначены для воды и могут использоваться с газом только при наличии специального допуска. Металлические подводки нередко не соответствуют требованиям к газовой безопасности без дополнительной изоляции или армирования.
- Гибкость и монтаж: Сильфон легко гнётся без заломов и сохраняет форму, что упрощает установку в ограниченном пространстве. Резиновая подводка более гибкая, но склонна к перегибам. Металлические аналоги хуже поддаются изгибу и требуют точной подгонки по длине и углам подключения.
Для газовых систем рекомендуется использовать исключительно сертифицированную сильфонную подводку с маркировкой допустимого давления и температуры. Это снижает риск утечки и обеспечивает стабильную работу оборудования.

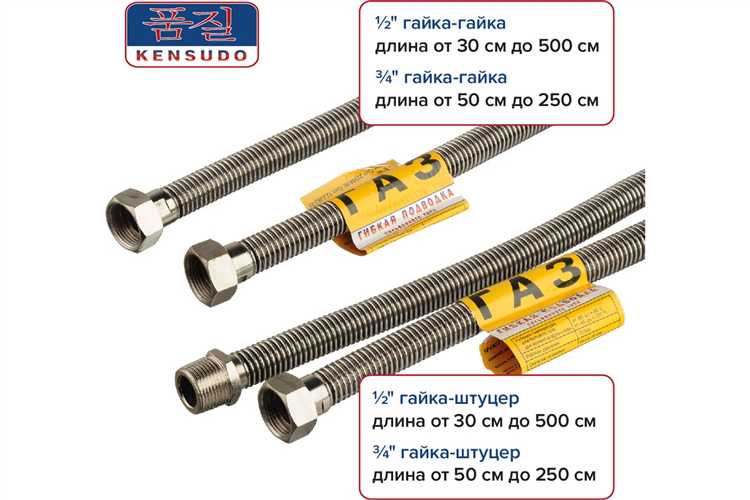

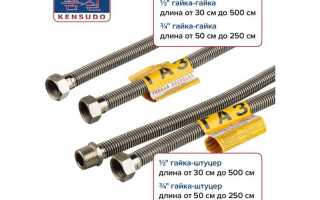

Какие диаметры и длины подводок подходят для бытового использования
Для подключения бытовых газовых плит, колонок и котлов чаще всего применяются сильфонные подводки с условным проходом (ДУ) 15 мм и 20 мм. Диаметр 15 мм используется при стандартной нагрузке – например, для газовой плиты с 2–4 конфорками. Диаметр 20 мм рекомендуется при подключении оборудования с повышенным расходом газа, например, настенных котлов с функцией ГВС.
Оптимальная длина подводки подбирается с учётом расстояния от газового крана до патрубка прибора. На практике применяются изделия длиной от 0,5 до 2 метров. Длина 0,8–1 метр подходит для большинства кухонных плит, расположенных рядом с краном. Подводки длиной более 1,2 метра применяются при нестандартной планировке кухни или при необходимости прокладки с изгибами. Излишняя длина недопустима – сильфон не должен провисать или перегибаться. Минимальный радиус изгиба указывается производителем и должен строго соблюдаться.
Подводки бытового назначения оснащаются стандартными резьбами G1/2″ или G3/4″, которые совместимы с большинством газовых приборов. Перед выбором необходимо уточнить тип соединений на оборудовании, чтобы исключить несовместимость по резьбе и диаметру. Использование переходников нежелательно – они увеличивают количество резьбовых соединений и потенциальных точек утечки.
Можно ли гнуть сильфонную подводку при установке
Сильфонная подводка допускает изгиб, но с чёткими ограничениями, нарушение которых снижает надёжность соединения и может привести к утечке газа.
- Минимальный радиус изгиба указывается производителем и зависит от диаметра трубы. Например, для подводки диаметром 15 мм он обычно составляет не менее 60 мм.
- Изгиб допускается только в одной плоскости. Скручивание вдоль оси строго запрещено – оно разрушает герметичный сильфон.
- Допустимое количество изгибов ограничено. Многократное формирование изгибов при монтаже приводит к усталостным деформациям металла.
- Нельзя сгибать трубу вблизи штуцеров – это ослабляет уплотнение и увеличивает риск разгерметизации.
- При необходимости изменить направление прокладки следует использовать штатные повороты и фитинги, а не формировать резкие углы вручную.
Сильфонную подводку нельзя воспринимать как гибкий шланг – её конструкция рассчитана на ограниченное механическое воздействие. При монтаже важно строго соблюдать указания технической документации и не допускать превышения предельных параметров изгиба.
Нормы и требования к монтажу подводки для газовых плит
Монтаж сильфонной подводки для газовых плит осуществляется согласно требованиям СП 42-101-2003 и Правил устройства газового оборудования (ПУГЭ). Допускается использование только сертифицированных материалов, выдерживающих давление до 0,5 МПа и температуру до 100 °C.
Сильфонная подводка должна иметь защитный оплеточный слой из нержавеющей стали для предотвращения механических повреждений и коррозии. Максимальная длина подводки не должна превышать 1,5 метра, чтобы избежать чрезмерного изгиба и напряжений.
Монтаж выполняется с соблюдением радиуса изгиба, не менее 5 диаметров подводки, что исключает риск деформации и нарушения герметичности. Запрещено применять сварку или пайку на участке сильфона, допускается только обжима или фитинговое соединение.
Все соединения должны быть оснащены уплотнительными прокладками из паронита или фторкаучука, устойчивыми к агрессивному воздействию газа. После монтажа обязательна проверка герметичности методом мыльного раствора или приборной диагностики.
Подводка не должна контактировать с острыми кромками и поверхностями, способными вызвать повреждение оболочки. Установка производится с использованием креплений, исключающих вибрацию и механические нагрузки.
Как проверить сильфонную подводку на герметичность после подключения
Для проверки герметичности сильфонной подводки необходимо использовать мыльный раствор с концентрацией не менее 3%. Нанесите раствор на все соединения и поверхность сильфона с помощью кисти или распылителя.
После нанесения раствора откройте газовый вентиль и создайте давление, соответствующее рабочему – обычно 0,1–0,3 МПа. При появлении пузырьков мыльного раствора на поверхности сильфона или в местах соединений выявляется утечка газа.
Для более точной диагностики рекомендуется применять переносные детекторы утечек газа с чувствительностью от 10 ppm (частей на миллион). При срабатывании сигнализатора необходимо сразу прекратить подачу газа и устранить неисправность.
Проверку герметичности проводят не менее 5 минут, контролируя отсутствие изменений на поверхности сильфона. Важно убедиться, что при разных положениях трубы (при легком изгибе) утечек не возникает.
Если сильфонная подводка эксплуатируется в помещениях с плохой вентиляцией, после проверки требуется дополнительное тестирование с помощью газоанализатора, чтобы исключить накопление газа при минимальных утечках.
После успешного теста снимите мыльный раствор и тщательно высушите поверхность сильфона. Повторная проверка герметичности обязательна после первого месяца эксплуатации для подтверждения надежности соединений.
Когда необходимо менять сильфонную подводку и как это делать безопасно
Срок службы сильфонной подводки для газа обычно составляет 5–7 лет, однако износ зависит от условий эксплуатации. Замена требуется при появлении внешних повреждений, таких как трещины, коррозия, деформации или потеря эластичности.
Признаки необходимости замены: появление постороннего запаха газа, снижение давления, визуальные дефекты сильфона и соединительных узлов, частые утечки при проведении проверки с мыльным раствором.
Необходимость замены также возникает при ремонте газового оборудования или изменении конфигурации системы, когда старая подводка может не соответствовать новым условиям по длине или типу соединений.
Для безопасной замены: перед началом работ перекройте основной газовый кран и проветрите помещение. Используйте сертифицированные сильфонные подводки, соответствующие требованиям ГОСТ или ТУ.
Подключение должно выполняться с помощью гаечных ключей подходящего размера, чтобы избежать перекручивания или повреждения резьбы. После монтажа обязательно проведите проверку герметичности с помощью мыльного раствора или специализированных приборов.
Не допускайте натяжения или чрезмерного изгиба подводки. При необходимости используйте дополнительные крепления для фиксации и предотвращения вибраций.
Рекомендуется привлекать квалифицированных специалистов для монтажа и замены сильфонных подводок, особенно в многоквартирных домах и при работе с централизованным газоснабжением.
Вопрос-ответ:
Для чего нужна сильфонная подводка для газа и чем она отличается от обычных труб?
Сильфонная подводка используется для подключения газового оборудования, обеспечивая гибкость и защиту от вибраций и смещений. В отличие от жестких труб, сильфон способен компенсировать небольшие перемещения и изгибы, что предотвращает повреждения и протечки. Это особенно важно в местах, где возможны колебания или небольшие деформации трубопровода.
Из каких материалов изготавливаются сильфонные подводки для газа и как это влияет на их надежность?
Основной материал для сильфонных подводок — нержавеющая сталь, которая обладает высокой прочностью и устойчивостью к коррозии. Благодаря этому подводка сохраняет герметичность на протяжении длительного времени и выдерживает воздействие агрессивных сред. Иногда применяют и другие металлы, но нержавейка остается наиболее распространенным выбором для газовых систем.
Какие правила монтажа нужно соблюдать при установке сильфонной подводки на газовые приборы?
При установке важно избегать чрезмерного натяжения и сильных изгибов, так как это может привести к повреждению сильфона. Подводка должна быть установлена без скручиваний и излишнего натяга, а соединения должны тщательно герметизироваться. Также нужно следить, чтобы длина и диаметр подводки соответствовали требованиям производителя оборудования и нормам безопасности.
Можно ли использовать сильфонную подводку для газа на улице и какие ограничения существуют?
Сильфонные подводки обычно предназначены для внутреннего использования. При монтаже на улице необходимо учитывать воздействие атмосферных условий — температура, влага и ультрафиолет. Для уличного применения применяют специальные модели с дополнительной защитой или устанавливают подводку в защитные короба. Без такой защиты материал может быстрее износиться и потерять герметичность.
Как определить, что сильфонная подводка для газа нуждается в замене?
Сигналом к замене служат видимые повреждения — трещины, деформации, ржавчина или подтекание газа в местах соединений. Также важен срок эксплуатации: обычно производители рекомендуют проверять подводку регулярно и менять ее через несколько лет. Если при проверке появляется запах газа или слышны свисты, это повод срочно вызвать специалиста и заменить подводку.
Как устроена сильфонная подводка для газа и почему именно сильфон используется в её конструкции?
Сильфонная подводка представляет собой гибкую трубку с внутренним металлическим элементом — сильфоном. Этот сильфон — это тонкостенная гофрированная трубка, которая способна компенсировать деформации и колебания давления. Благодаря своей конструкции, сильфон может изгибаться и растягиваться без повреждений, что позволяет подводке адаптироваться к смещению оборудования или вибрациям без риска разгерметизации. Внешний слой часто выполняется из нержавеющей стали или другого коррозионностойкого материала, обеспечивая долговечность и защиту от внешних воздействий.
