Лазерные источники формируют когерентное излучение с высокой направленностью и узким спектральным диапазоном. Ключевое отличие различных типов лазеров – активная среда и механизм возбуждения, что напрямую влияет на характеристики выходного излучения и сферу применения.
Газовые лазеры на основе CO2 или He-Ne обладают высокой стабильностью и мощностью, что делает их востребованными в промышленной резке и медицине. CO2-лазеры генерируют длины волн около 10,6 мкм с выходной мощностью до нескольких киловатт, а He-Ne – около 632,8 нм с мощностью до нескольких милливатт, преимущественно для научных и измерительных систем.
Полупроводниковые лазеры отличаются компактностью и энергоэффективностью. Их излучение варьируется в диапазоне от 400 до 2000 нм, что позволяет использовать их в оптической связи и сканерах. Важна особенность – чувствительность к температуре, требующая эффективного теплоотвода для поддержания стабильной частоты и мощности.
Твердотельные лазеры, например на основе рубина или иттрий-алюминиевого граната с неодимом (Nd:YAG), обеспечивают импульсные и непрерывные режимы работы с мощностью от десятков ватт до гигаваатт в импульсах. Их спектр обычно лежит в диапазоне 1,06 мкм, что востребовано в спектроскопии и обработке материалов.

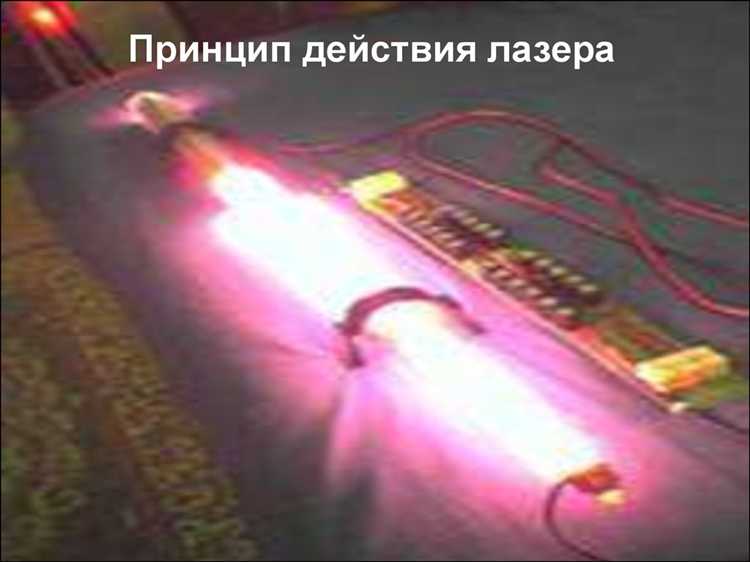

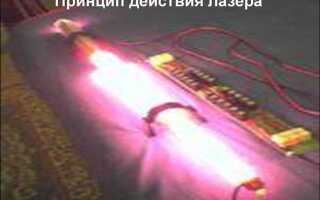

Принцип работы газовых лазеров и их область применения
He-Ne лазеры генерируют излучение в красной области спектра с длиной волны 632,8 нм, обладают высокой когерентностью и стабильностью. Их мощность обычно не превышает десятки милливатт, что делает их оптимальными для точных измерений, голографии, оптических систем и лабораторных исследований.
CO₂ лазеры работают в инфракрасном диапазоне (~10,6 мкм), обеспечивая мощность от нескольких ватт до десятков киловатт. Благодаря высокой эффективности и способности работать в непрерывном режиме, они широко применяются в промышленной резке, сварке и маркировке материалов, а также в медицинских процедурах для хирургии мягких тканей.
Аргоновые лазеры излучают в видимом и ультрафиолетовом диапазоне (от 351 до 528 нм), используются в микроскопии, спектроскопии и лазерной медицине, включая фотокоагуляцию сетчатки глаза.
Газовые лазеры требуют регулярного контроля параметров разряда и чистоты газовой смеси для поддержания стабильного излучения. Их конструкция предполагает высокое напряжение питания и систему охлаждения. Оптимизация концентрации газа и давления внутри колбы влияет на длину волны и выходную мощность, что позволяет адаптировать лазер под конкретные задачи.
Полупроводниковые лазеры: конструкция и эксплуатационные характеристики
Полупроводниковые лазеры основаны на активной зоне из полупроводниковых материалов с прямой зонной структурой, чаще всего на основе соединений типа GaAs, InP и их гетероструктур. Ключевой элемент – квантово-эффективная гетероструктура, обеспечивающая инжекцию и рекомбинацию электронов и дырок с минимальными потерями. Толщина активного слоя обычно составляет несколько десятков нанометров, что способствует высокой плотности тока и эффективному излучению.
Корпус полупроводникового лазера включает отражающие поверхности – фасеты, которые формируют резонатор с коэффициентом отражения порядка 30–40% с одной стороны и 90–95% с другой. Для улучшения когерентности и снижения порогового тока фасеты часто покрывают диэлектрическими слоями. Пороговый ток типичных лазеров для длины волны 800–1000 нм находится в диапазоне от 10 до 50 мА, при этом коэффициент эффективности квантового преобразования достигает 50–70%.
Рабочая температура активного слоя ограничена примерно 70–85 °C, выше которой наблюдается значительное увеличение порогового тока и снижение мощности излучения. Для стабилизации температуры применяются термоэлектрические охладители (Пельтье), что обеспечивает стабильность излучения и продлевает срок службы до 10 000 часов при оптимальных условиях эксплуатации.
Полупроводниковые лазеры характеризуются узким спектром излучения с шириной линии порядка 1–3 нм, что позволяет использовать их в спектроскопии и телекоммуникациях. Максимальная выходная мощность компактных лазеров составляет от нескольких милливатт до нескольких ватт в зависимости от конструкции и режима работы.
Для повышения надежности рекомендуется эксплуатировать лазеры при токах ниже номинального порогового значения на 10–20% и поддерживать постоянную температуру активного слоя с точностью ±0,1 °C. Важна также защита от обратного тока и скачков напряжения, так как пиковые значения существенно снижают ресурс устройства.

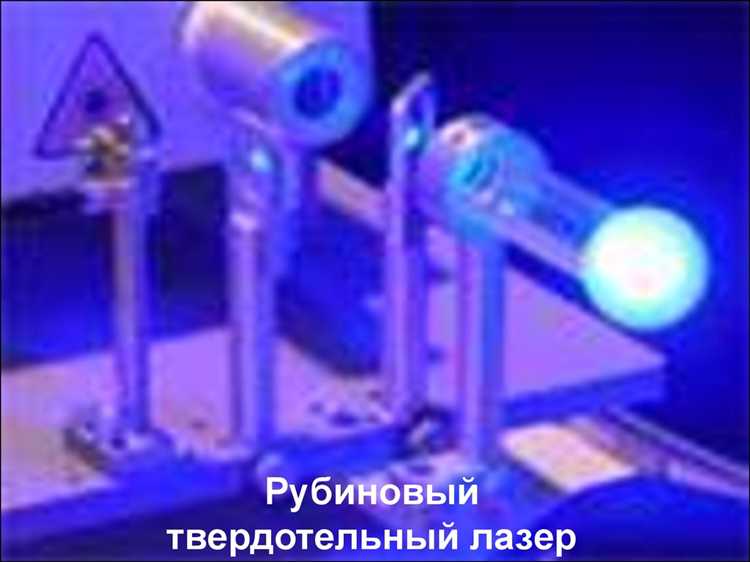

Твердотельные лазеры с накачкой от ламп и их технические параметры
Твердотельные лазеры с ламповой накачкой основаны на использовании активных кристаллов, чаще всего рубина (Al₂O₃:Cr³⁺) или ионов неодима в гранате иттрий-алюминиевом (Nd:YAG). Источником возбуждения служат газоразрядные лампы, обеспечивающие интенсивное световое излучение в широком спектральном диапазоне.
Ключевой параметр – эффективность преобразования электроэнергии в лазерное излучение, достигающая для Nd:YAG лазеров с ламповой накачкой порядка 1–2%. Для рубиновых лазеров коэффициент еще ниже, около 0,5%. Продолжительность импульса регулируется параметрами лампы и схемой резонатора и обычно лежит в диапазоне от единиц до сотен микросекунд.
Максимальная средняя мощность таких систем ограничена тепловыми нагрузками: типичные значения для промышленного оборудования – от 10 до 100 Вт. Мощность пикового импульса в Q-переключенном режиме достигает десятков киловатт при длительности менее 100 наносекунд.
Стабильность работы зависит от точного регулирования напряжения и тока лампы, что обеспечивает воспроизводимость частоты и энергии импульсов. Срок службы ламп обычно составляет 1000–2000 часов, что требует регулярной замены для поддержания рабочих параметров.
Диапазон длины волны лазерного излучения фиксирован характеристиками активного материала: 694,3 нм для рубиновых и 1064 нм для Nd:YAG. Ширина спектральной линии составляет порядка 0,1–0,3 нм, что подходит для многих приложений, включая материалы обработки и медицины.
Ламповые системы требуют сложного охлаждения из-за выделяемого тепла, что увеличивает габариты и вес установки. Несмотря на это, они сохраняют популярность благодаря высокой надежности и относительно невысокой стоимости по сравнению с диодной накачкой.
Волоконные лазеры: особенности генерации и сферы использования
Волоконные лазеры основаны на активном волокне с легированием редкоземельными элементами, такими как иттрий, эрбий или неодим. Генерация происходит внутри оптического волокна с высокой длиной усиления, что обеспечивает эффективное поддержание лазерного режима при низких потерях. Волоконные резонаторы не требуют сложных оптических компонентов – зеркала интегрированы в волоконную структуру, что повышает устойчивость к вибрациям и внешним воздействиям.
Особенностью генерации является высокая площадь поперечного сечения пучка и отличное качество луча (M² близко к 1), что достигается за счёт ограниченного распространения мод. Кроме того, волоконные лазеры обладают высокой термической стабильностью, позволяющей работать с большими средними мощностями без деградации параметров.
Типичные длины волн излучения – 1,03–1,1 мкм (неодимовые и иттрий-легированные волокна), что делает их оптимальными для металлообработки и микрообработки. Волоконные лазеры обеспечивают режимы непрерывной и импульсной работы с длительностями от наносекунд до миллисекунд, что расширяет возможности применения.
В промышленности волоконные лазеры широко используются для резки и сварки металлов, благодаря высокой плотности мощности и точности фокусировки. В электронике и микроэлектронике применяются для травления и маркировки с минимальным тепловым воздействием на материал. В медицине волоконные лазеры применяют для лазерной хирургии и терапии, где важна стабильность и чистота спектра.
Рекомендации по эксплуатации: необходимо учитывать режимы охлаждения и защищать волоконные узлы от механических деформаций, чтобы избежать ухудшения параметров излучения. Для усиления выходной мощности применяются усилительные каскады, что требует синхронизации и точной настройки длины волны возбуждения.
Полимерные лазеры и возможности их интеграции в оптические устройства
Полимерные лазеры основаны на органических полимерных материалах с высоким квантовым выходом люминесценции и узким спектром излучения в видимом и ближнем инфракрасном диапазоне. Основным активным компонентом служат органические красители или полимеры с включенными флуоресцентными молекулами. Такие лазеры характеризуются низкой стоимостью производства, гибкостью подгонки спектральных характеристик и возможностью масштабирования в гибкие и интегрируемые оптические системы.
Толщина активного слоя полимерного лазера обычно составляет 100–300 нм, что обеспечивает эффективное возбуждение и высокую плотность мощности излучения при низких порогах генерации – порядка 10–100 кВт/см² при импульсном накачивании. Оптические резонаторы формируются с помощью дифракционных решеток, микрокавитетов или волноводных структур, обеспечивая узкополосный и направленный выход лазерного излучения.
Для интеграции в оптические устройства важна совместимость полимерных лазеров с подложками на основе кремния и стекла. Технологии прямого отверждения и нанесения тонких пленок позволяют создавать компактные лазерные элементы с контролируемыми геометрическими параметрами. При этом устойчивость к фотостарению и механическая стабильность достигаются за счет введения стабилизаторов и использования защищающих покрытий толщиной 1–2 мкм.
Ключевые сферы применения включают интегрированные фотонные схемы, датчики и биосенсоры, где важна возможность локального излучения с малой тепловой нагрузкой. Для повышения эффективности интеграции рекомендуются методы гибридного монтажа, совмещающие полимерные лазеры с кремниевыми фотодетекторами и волноводами, что обеспечивает снижение потерь при передаче сигнала и упрощение оптической разводки.
Оптимизация структуры активного слоя, включающая добавление наночастиц и модификацию молекулярной структуры, позволяет увеличить фотостабильность до 10⁵ импульсов без значительного снижения выходной мощности. Рекомендовано применение мультислойных конструкций с барьерными слоями для минимизации контакта с кислородом и влагой.
Диодные лазеры с внешним резонатором: преимущества и ограничения
Диодные лазеры с внешним резонатором (ВР) представляют собой сложные системы, где основное усиление происходит в полупроводниковом кристалле, а формирование резонанса и спектральная селекция – во внешнем оптическом контуре. Это обеспечивает значительное улучшение характеристик по сравнению с обычными диодными лазерами.
- Улучшенная монохроматичность: ВР позволяет сужать спектральную линию излучения до нескольких сотен килогерц, что в 10–100 раз лучше стандартных диодных лазеров без ВР. Это критично для приложений в спектроскопии и оптической связи.
- Управление длиной волны: С помощью настройки угла зеркала или изменения длины резонатора достигается быстрая и точная перестройка длины волны в пределах нескольких нанометров, сохраняя стабильность излучения.
- Сниженный уровень шума: Внешний резонатор уменьшает фазовый и амплитудный шум, что улучшает качество когерентного излучения и повышает эффективность в гетеродинных системах.
- Повышенная направленность: Длина внешнего резонатора и качественные зеркала формируют узкий пучок с низкой дивергенцией, что важно для точного фокусирования и передачи через оптические волокна.
Однако существуют ограничения и сложности:
- Сложность конструкции: Требуется точная оптическая настройка и стабильная механическая фиксация компонентов для предотвращения дрейфа излучения и изменения спектра под воздействием вибраций или температурных колебаний.
- Ограничение по мощности: ВР-системы склонны к снижению выходной мощности из-за дополнительных потерь на зеркалах и ограничений по управлению тепловыми процессами в активной зоне диода.
- Чувствительность к загрязнению: Поверхности внешних зеркал требуют высоких стандартов чистоты и защиты от пыли, что усложняет эксплуатацию вне лабораторных условий.
- Высокая стоимость компонентов: Оптические элементы с высокой добротностью и элементы управления резонатором повышают себестоимость и требуют дополнительного технического обслуживания.
Рекомендуется применять диодные лазеры с ВР там, где требуется узкополосное когерентное излучение с возможностью быстрой перестройки длины волны и высокой стабильностью, например, в точной спектроскопии, калибровке датчиков и оптической связи с высокой пропускной способностью.
Вопрос-ответ:
Какие основные типы лазерных источников излучения существуют и в чём их ключевые различия?
Существует несколько основных типов лазерных источников: твердотельные, газовые, полупроводниковые и волоконные лазеры. Твердотельные лазеры используют кристаллы или стекло с примесями и характеризуются высокой мощностью и стабильностью. Газовые лазеры работают за счёт возбуждения газовой среды, например, гелий-неоновые лазеры известны своей точностью и чистотой излучения. Полупроводниковые лазеры компактны и широко применяются в электронике и оптике. Волоконные лазеры используют оптические волокна с активным материалом, что обеспечивает хорошее качество луча и гибкость в применении.
Как особенности строения лазера влияют на длину волны его излучения?
Длина волны лазерного излучения определяется материалом активной среды и устройством резонатора. Разные вещества имеют собственные спектры излучения, поэтому выбор активного элемента напрямую влияет на спектральные характеристики. Например, твердотельные лазеры на неодиме обычно излучают в ближнем инфракрасном диапазоне, а газовые лазеры могут работать в видимой и ультрафиолетовой областях. Резонатор, состоящий из зеркал, также задаёт условия для усиления конкретных длин волн, что влияет на спектральную чистоту и стабильность.
Какие преимущества и недостатки есть у полупроводниковых лазеров по сравнению с другими типами лазеров?
Полупроводниковые лазеры обладают компактными размерами и высокой электрической эффективностью, что позволяет легко интегрировать их в различные устройства, например, в оптические коммуникации и датчики. Они быстро запускаются и могут работать в режиме модуляции с высокой скоростью. Однако у них обычно меньшее качество луча и ограниченная мощность по сравнению с твердотельными или газовыми лазерами. Также они чувствительны к температурным изменениям, что требует системы охлаждения в некоторых случаях.
Почему волоконные лазеры считаются перспективными для промышленного использования?
Волоконные лазеры выделяются высокой степенью устойчивости к внешним воздействиям и отличным качеством луча. Их конструкция обеспечивает компактность и лёгкость в настройке, а также минимальные потери энергии. Благодаря оптическому волокну, передающему излучение, можно гибко направлять и фокусировать луч на рабочем объекте, что важно для резки, сварки и маркировки материалов. Кроме того, они имеют высокий КПД и низкие эксплуатационные расходы, что делает их привлекательными для промышленности.
Как влияет рабочая среда лазера на его эксплуатационные характеристики?
Рабочая среда, или активная среда лазера, существенно влияет на такие параметры, как мощность излучения, стабильность и спектральный диапазон. Газовые лазеры требуют точного контроля давления и состава газа, что влияет на стабильность и длительность работы. Твердотельные лазеры могут работать долго без замены активного материала, но требуют эффективного охлаждения. В полупроводниковых лазерах состав и качество полупроводникового слоя влияют на эффективность и надёжность. Таким образом, выбор рабочей среды обусловлен требованиями к мощности, стабильности и применению.
