Что такое тяга для системы вентиляции

Тяга в вентиляционной системе – это направленное движение воздушного потока, возникающее за счёт перепада давления между внутренним и внешним пространством. Без стабильной и достаточной тяги вентиляция становится неэффективной: загрязнённый воздух не удаляется, свежий не поступает. Для естественной вентиляции нормативное значение тяги составляет 10–20 Па, при этом скорость воздушного потока в канале должна быть не ниже 0,2 м/с.

Один из ключевых факторов, влияющих на тягу – температура наружного воздуха. Зимой разница температур между помещением и улицей увеличивает перепад давления, улучшая тягу. Летом, наоборот, тяга часто ослабевает или исчезает вовсе. Поэтому при проектировании важно учитывать сезонные колебания и предусматривать дополнительные элементы: дефлекторы, электрические вытяжные вентиляторы, а также датчики давления.

Нарушение тяги часто связано с загрязнением вентиляционных каналов, их неправильной геометрией или обратной тягой, возникающей при неблагоприятных погодных условиях. Регулярная проверка каналов и корректная настройка системы – обязательные меры для обеспечения стабильного воздухообмена. Также важно соблюдать нормы СНиП и СП, касающиеся расчёта сечения и длины воздуховодов.

Эффективность вентиляции всегда начинается с правильной тяги. Без неё система теряет смысл: в помещениях накапливается углекислый газ, влага и вредные примеси. Контроль тяги – это не абстрактная техническая задача, а основа комфорта, безопасности и энергоэффективности здания.

Как измерить тягу в вентиляционной системе: приборы и методы

Для точного измерения тяги в вентиляции используют анемометры, манометры и дифференциальные микроманометры. Выбор прибора зависит от типа системы и условий эксплуатации.

Анемометр крыльчатого типа измеряет скорость воздушного потока в диапазоне от 0,2 до 20 м/с. Его прикладывают к вентиляционной решётке или к отверстию воздуховода. Для стабильных показаний рекомендуется проводить замеры в нескольких точках с последующим усреднением.

Манометры используют для определения перепада давления между помещением и каналом. Жидкостные U-образные модели подходят для простых систем. При замере следует исключить влияние внешнего давления, обеспечив герметичность соединений.

Дифференциальный микроманометр регистрирует минимальные изменения давления с точностью до 0,1 Па. Применим в системах с переменной производительностью и низким расходом воздуха. Датчики подключаются к контрольным точкам: одна – внутри канала, вторая – в помещении.

Замеры проводят при включённой вентиляции и стабильной температуре воздуха. Недопустимо проводить измерения при открытых окнах и дверях, чтобы избежать искажения результатов. Измеренные значения сравнивают с проектными характеристиками. Отклонения более чем на 10% указывают на необходимость настройки системы.

Причины недостаточной тяги и способы их устранения

Недостаточная тяга в вентиляционной системе приводит к ухудшению воздухообмена и накоплению вредных веществ. Ниже приведены конкретные причины и решения для их устранения.

• Засоры в воздуховодах

  • Скопление пыли, строительного мусора или гнёзд насекомых может блокировать поток воздуха.
  • Решение: регулярная прочистка воздуховодов промышленными пылесосами или механическими щётками.

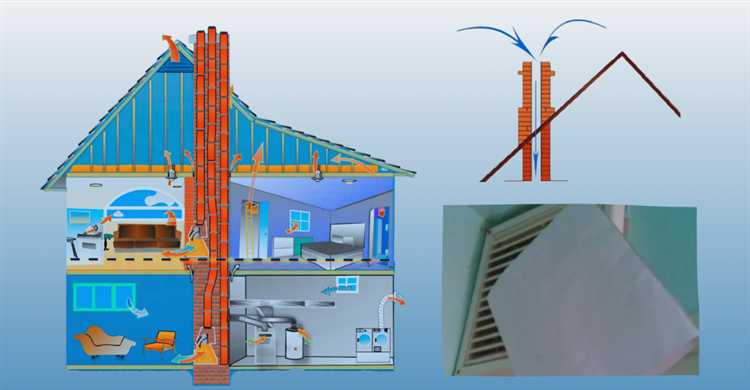

• Обратная тяга

  • Возникает при нарушении баланса давления в помещении и на улице, особенно при сильном ветре или включении вытяжек без притока воздуха.
  • Решение: установка приточных клапанов или автоматических воздушных заслонок с датчиками давления.

• Недостаточная высота вытяжной шахты

  • Слишком короткий вертикальный участок не создаёт стабильного естественного подъёма тёплого воздуха.
  • Решение: наращивание шахты минимум до 0,5 м выше конька крыши или ближайших зданий.

• Неправильная геометрия воздуховодов

  • Избыточное количество изгибов и поворотов снижает скорость потока.
  • Решение: оптимизация трассы воздуховодов – минимизация изгибов, использование плавных колен вместо прямых углов.

• Неисправность вентилятора

  • Износ подшипников, загрязнение крыльчатки или неправильное подключение электропитания снижают эффективность.
  • Решение: диагностика мотора, чистка крыльчатки, замена изношенных деталей, проверка напряжения на клеммах.

• Отсутствие или недостаток приточного воздуха

  • При герметичных окнах и дверях вытяжка работает неэффективно из-за разрежения.
  • Решение: организация регулируемого притока через окна, стеновые клапаны или механическую приточную вентиляцию.

Влияние температуры наружного воздуха на тягу

Температура наружного воздуха напрямую влияет на величину естественной тяги в вентиляционных каналах. Чем ниже температура снаружи, тем выше разница плотностей между теплым внутренним и холодным наружным воздухом, что усиливает подъемную силу потока в канале.

• При наружной температуре -15 °C и внутренней +22 °C создаётся значительный перепад давления, обеспечивающий устойчивую тягу.
• При наружной температуре около +20 °C тяга снижается, а при равенстве температур тяга исчезает полностью.
• При температуре наружного воздуха выше внутренней возможен обратный поток (инверсия тяги), особенно в зданиях с высокой теплоизоляцией.

Недостаточная тяга в тёплое время года может привести к застою воздуха, накоплению углекислого газа и влажности. Чтобы компенсировать температурное влияние:

1. Увеличивайте высоту вытяжных каналов – каждый дополнительный метр даёт прирост давления примерно на 12 Па при температурной разнице 20 °C.
2. Изолируйте каналы, особенно проходящие через холодные зоны, чтобы предотвратить потери тепла и уменьшить риск инверсии потока.
3. Используйте дефлекторы или индукционные насадки для стабилизации тяги при слабом перепаде температур.

При проектировании систем необходимо учитывать сезонные колебания температуры и обеспечивать запас по тяге не менее 15–20% от расчётного значения в зимних условиях, чтобы сохранить эффективность вентиляции круглый год.

Роль сечения и длины воздуховодов в формировании тяги

Сечение воздуховода напрямую влияет на скорость воздушного потока и сопротивление движению воздуха. При уменьшении диаметра увеличивается скорость, но одновременно возрастает аэродинамическое сопротивление, что снижает эффективность тяги. Для круглых каналов оптимальной считается скорость 3–5 м/с, для прямоугольных – до 2,5 м/с. Выход за эти значения приводит к перерасходу энергии и шуму.

Удлинённый воздуховод увеличивает линейные потери давления. Потери на каждом метре трубы зависят от материала, шероховатости внутренней поверхности и конфигурации. Например, оцинкованные стальные воздуховоды длиной более 15 метров требуют корректировки мощности вентилятора для компенсации падения давления. При наличии изгибов сопротивление возрастает экспоненциально – один поворот на 90° эквивалентен 1–1,5 м прямого участка.

Для сохранения стабильной тяги рекомендуется минимизировать длину воздуховодов и количество поворотов. Каждый дополнительный метр или элемент снижает общий напор системы. При проектировании важно учитывать расчётное давление вентилятора и проводить аэродинамический расчёт сети с учётом всех потерь. Неправильный выбор сечения или чрезмерная длина могут привести к реверсивной тяге и ухудшению воздухообмена.

Использование дефлекторов для стабилизации тяги

Дефлекторы применяются в вытяжных вентиляционных системах для увеличения и стабилизации тяги за счёт использования ветрового напора. Они создают зону разрежения над выходным сечением канала, тем самым усиливая естественное движение воздуха.

Наибольшую эффективность дефлекторы демонстрируют в системах с нестабильной тягой, особенно при переменчивых погодных условиях или при наличии обратной тяги. Конструктивные особенности и геометрия устройства непосредственно влияют на его работу: угол конуса, диаметр основания, высота над кровлей должны подбираться с учётом расчётной производительности вентиляционной системы и преобладающих ветровых нагрузок.

Рекомендуется устанавливать дефлекторы на высоте не менее 500 мм над коньком крыши. Это обеспечивает свободный обдув ветром и минимизирует влияние турбулентных зон. Также важно избегать размещения дефлекторов вблизи высоких конструкций, создающих завихрения потока.

Оптимальная форма – цилиндрическая или коническая с обтекателем, направляющим поток вверх. Наличие кольцевых зазоров и отражающих пластин повышает разрежение в выходной зоне. Для каналов диаметром до 200 мм подойдёт дефлектор типа ЦАГИ, а для более мощных систем – модели с активными элементами или поворотными головками.

Материалы изготовления должны быть устойчивыми к коррозии и УФ-излучению. Практически оправдано применение нержавеющей стали, алюминия или полимерных композитов. Установка дефлектора должна предусматривать герметичное сопряжение с вентиляционным каналом и исключать вибрации при сильном ветре.

При расчёте эффективности дефлектора учитывается прирост тяги в пассивном режиме. В большинстве случаев он составляет от 15% до 30%, что позволяет значительно сократить случаи обратной тяги и повысить общую производительность вытяжной системы без увеличения диаметра канала или установки принудительных вентиляторов.

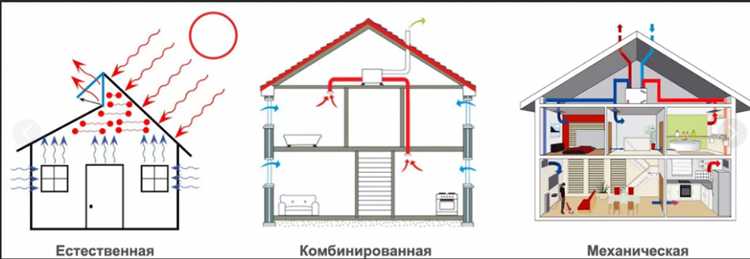

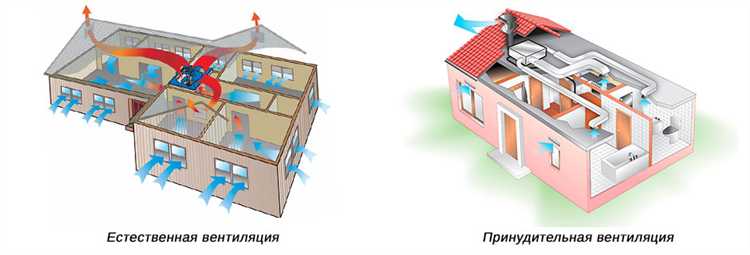

Особенности тяги в системах естественной вентиляции

Тяга в системах естественной вентиляции формируется за счет разницы плотностей воздуха внутри и снаружи помещения, обусловленной температурным градиентом. Основной параметр – высота вытяжного канала: при увеличении высоты тяга возрастает примерно пропорционально квадратному корню из высоты.

Температурная разница между внутренним и наружным воздухом должна быть не менее 5 °C для эффективного создания стабильной тяги. При меньших значениях возможно образование обратных потоков, снижающих эффективность вентиляции.

Важным фактором является диаметр и гладкость стенок вентиляционных каналов – увеличение диаметра на 10% снижает сопротивление воздуху на 15-20%, что усиливает тягу без увеличения высоты шахты. Наличие изгибов и неровностей резко повышает гидравлическое сопротивление, снижая скорость движения воздуха.

Для поддержания устойчивой тяги рекомендуют минимизировать влияние внешних ветровых нагрузок. Установка дефлекторов и козырьков на выходе вентиляционных труб снижает риск обратных потоков и увеличивает среднюю скорость вытяжки на 10-12%.

В холодный сезон за счет большей плотности наружного воздуха тяга возрастает, что требует регулирования притока для предотвращения избыточного охлаждения помещений. В теплый период уменьшение тяги компенсируется увеличением площади приточных отверстий или установкой дополнительных канальных решеток.

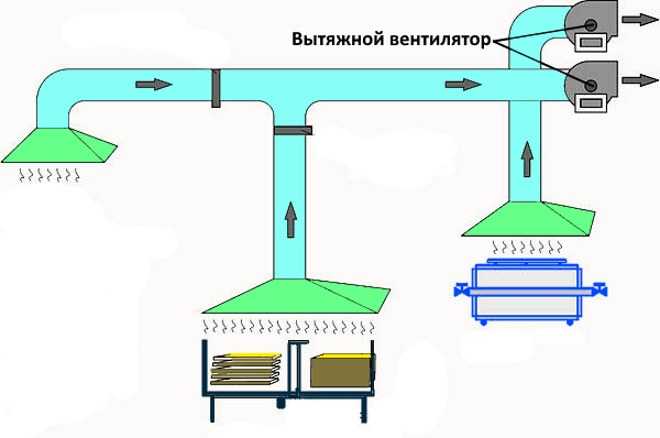

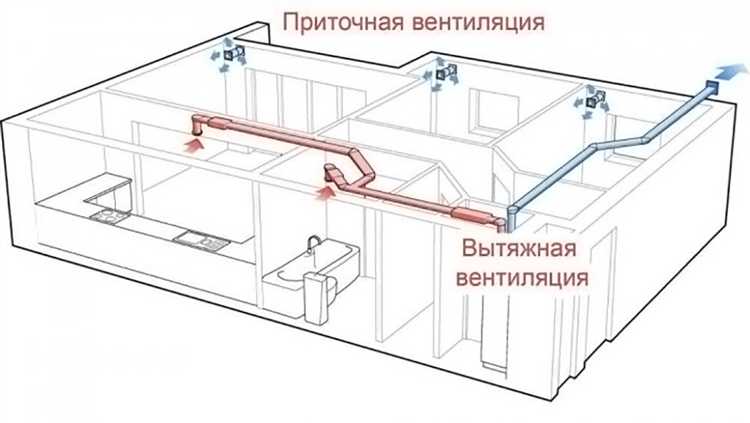

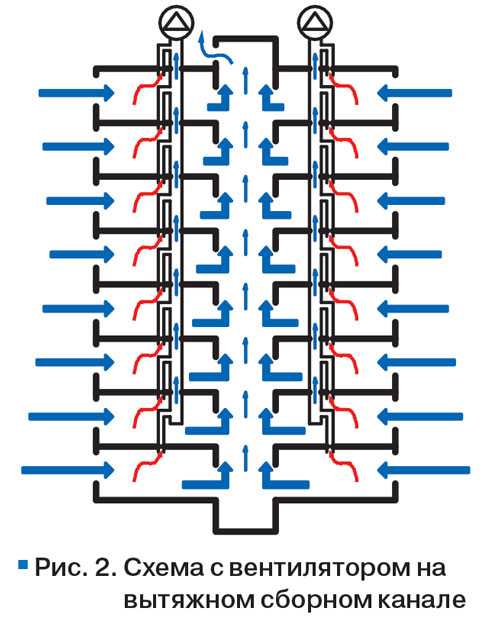

Как тяга влияет на работу вытяжной и приточной вентиляции

Тяга – ключевой фактор, определяющий эффективность обмена воздуха в системах вентиляции. В вытяжной вентиляции тяга создаёт разрежение, необходимое для удаления загрязнённого воздуха из помещения. При недостаточной тяге скорость вытяжки падает, что приводит к застою вредных веществ и ухудшению микроклимата. Оптимальная тяга в вытяжных каналах составляет 0,02–0,05 Па, что обеспечивает стабильное удаление воздуха без избыточного шума и энергозатрат.

Для приточной вентиляции тяга обеспечивает приток свежего воздуха, компенсируя удаляемый вытяжкой объём. Слабая тяга снижает скорость подачи воздуха, что ведёт к недостаточной вентиляции и повышенной концентрации углекислого газа. При избыточной тяге приток воздуха может быть слишком интенсивным, вызывая сквозняки и дискомфорт. Рекомендуется поддерживать тягу, соответствующую характеристикам конкретной вентиляционной системы, с учётом площади и объёма помещения.

Регулировка тяги достигается изменением геометрии вентиляционных каналов, установкой регулирующих клапанов и использованием вентиляторов с автоматическим управлением. Для контроля тяги применяют манометры и датчики давления, позволяющие своевременно корректировать параметры системы. Нарушение баланса тяги между вытяжкой и притоком приводит к снижению общей производительности вентиляции и увеличению энергозатрат.

В зданиях с естественной вентиляцией тяга зависит от разницы температур внутри и снаружи, а также от высоты вентиляционных шахт. При температуре наружного воздуха ниже +5°C эффективность естественной тяги возрастает, но летом её недостаток требует применения механических средств усиления. В принудительной вентиляции поддержание заданного уровня тяги обеспечивается с помощью вентиляторов и систем автоматики, что позволяет добиться стабильных параметров микроклимата независимо от внешних условий.

Вопрос-ответ:

Что такое тяга в системе вентиляции и как она возникает?

Тяга — это движение воздуха внутри вентиляционных каналов, вызванное разницей давления между внутренней и наружной средой. Обычно она создаётся за счёт разницы температур или использования вентиляторов, что приводит к перемещению воздуха и обеспечивает его обновление в помещении.

Почему контроль тяги важен для безопасности зданий?

Контроль тяги помогает избежать обратного движения продуктов горения и вредных газов в жилые или рабочие зоны. При недостаточной тяге дым и угарный газ могут проникать внутрь помещений, создавая угрозу для здоровья и жизни людей.

Какие факторы влияют на величину тяги в вентиляционной системе?

На тягу влияют температура и влажность воздуха, высота и конструкция вентиляционных каналов, наличие преград, а также внешние погодные условия, например, ветер и атмосферное давление. Все эти параметры изменяют разницу давления и скорость потока воздуха.

Как можно повысить тягу в системе вентиляции без установки дополнительного оборудования?

Для улучшения тяги можно оптимизировать конструкцию каналов, уменьшить их сопротивление, обеспечить правильный уклон и очистить от загрязнений. Также помогает устранение утечек воздуха и поддержание температуры в каналах, что способствует более устойчивому движению воздуха.

Какие последствия возникают при недостаточной тяге в вентиляции?

При недостаточной тяге воздух в помещениях застаивается, ухудшается качество микроклимата, повышается влажность и риск появления плесени. Кроме того, это ведёт к плохому удалению загрязнённого воздуха и может стать причиной накопления токсичных веществ, что влияет на здоровье людей и работоспособность оборудования.

Что такое тяга в системе вентиляции и почему она появляется?

Тяга — это движение воздуха или газов по вентиляционным каналам, вызванное разницей давления между внутренним и наружным пространством. Она возникает из-за температуры и плотности воздуха, которые отличаются внутри помещения и снаружи. Тёплый воздух внутри поднимается вверх, создавая разряжение, и более холодный воздух начинает поступать в систему, обеспечивая постоянный поток. Этот процесс помогает удалять загрязнённый воздух и поддерживать приток свежего.
