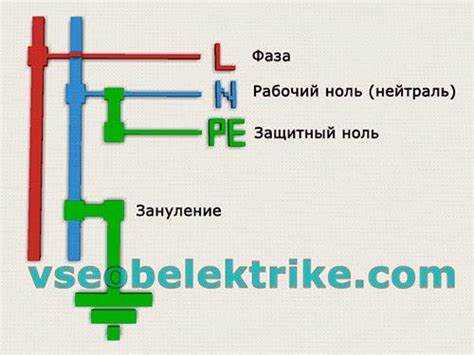

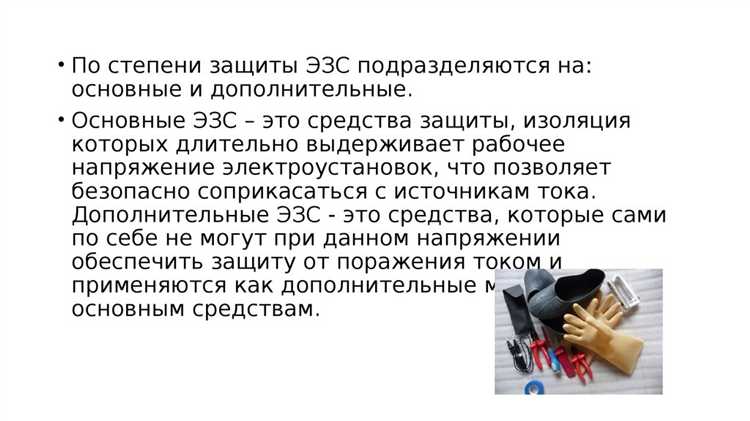

Что следует понимать под термином защитное зануление

Защитное зануление – это метод обеспечения электробезопасности, при котором открытые проводящие части оборудования соединяются с нулевым защитным проводником системы с глухозаземлённой нейтралью. Цель – быстрое автоматическое отключение питания при повреждении изоляции, вызывающем пробой на корпус.

На практике зануление применяется в сетях с напряжением до 1 кВ, где нейтраль трансформатора заземлена, а доступ к токоведущим частям невозможен без демонтажа. В условиях ТН-С систем наиболее критично соблюдение непрерывности нулевого защитного проводника – его обрыв приводит к потере функции защиты и потенциальной опасности поражения током.

Для корректной реализации защитного зануления сопротивление цепи «фаза-нуль» должно обеспечивать срабатывание автоматического выключателя или предохранителя в течение 0.4 секунды. Согласно ПУЭ, значение тока короткого замыкания в этом случае должно быть не менее 5-кратного номинала автоматического аппарата. Применение ПЗВ в сочетании с занулением не допускается, если их совместная работа не гарантирует селективность отключения.

Особое внимание необходимо уделять правильной маркировке проводников: нулевой защитный проводник обозначается как PE и не должен совмещаться с нулевым рабочим (N) в конечных цепях. Совмещение допускается только в системах ТН-С, где используется PEN-проводник, при этом его повторное заземление обязательно на вводе.

В системах, где отсутствует защитное зануление, любой пробой фазы на корпус способен сделать оборудование опасным. Поэтому применение зануления – не формальность, а жизненно важная мера, требующая строгого соблюдения норм и регулярного контроля.

Условия применения защитного зануления в сетях с глухозаземлённой нейтралью

Защитное зануление применяется в сетях с глухозаземлённой нейтралью напряжением до 1 кВ переменного тока и до 1,5 кВ постоянного тока при условии наличия надёжного электропроводящего соединения корпуса электроустановки с нейтралью источника питания. Нейтраль должна быть эффективно заземлена через заземляющее устройство с сопротивлением, обеспечивающим ток короткого замыкания, достаточный для срабатывания защитных аппаратов.

Обязательным условием является использование автоматических выключателей или предохранителей, способных отключить аварийный ток в течение времени, не превышающего установленные нормы (обычно не более 0,4 с при напряжении 220 В между фазой и нулевым проводом). Ток короткого замыкания в точке подключения оборудования должен быть как минимум в 3 раза выше номинального тока срабатывания защиты.

Применение защитного зануления допустимо только при наличии системы уравнивания потенциалов, охватывающей все открытые проводящие части и сторонние проводящие конструкции. Сечение нулевого защитного проводника должно соответствовать ПУЭ: не менее 2,5 мм² при наличии механической защиты и 4 мм² при её отсутствии. Допускается использование PEN-проводника в сетях типа TN-C при соблюдении условий по непрерывности цепи и исключении её отключения в любой точке цепи без одновременного отключения фазных проводников.

Запрещается применение зануления в сетях с изолированной нейтралью (тип IT), а также в сетях с заземлённой нейтралью, если отсутствуют средства для быстрого и надёжного отключения тока однофазного короткого замыкания на корпус.

Требования к подключению нулевого защитного проводника

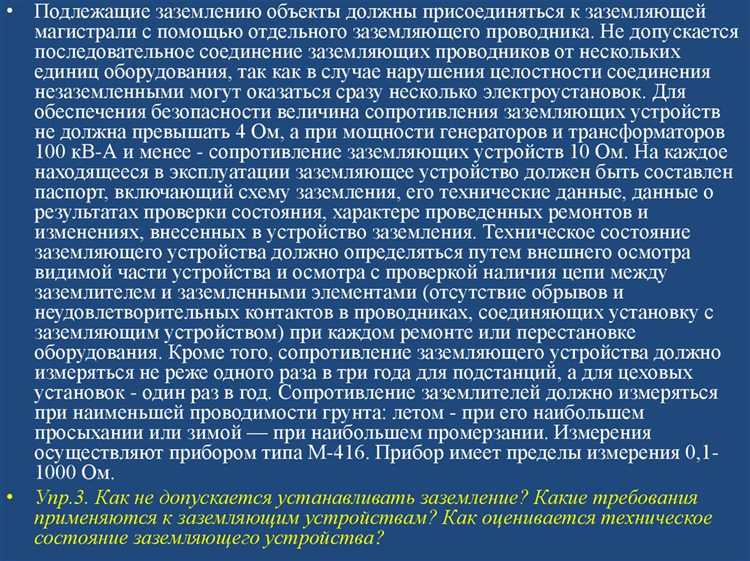

Нулевой защитный проводник (PE) подключается к корпусам электрооборудования в первой точке ввода питания, минуя коммутационные и защитные устройства. Его соединение должно быть механически прочным, устойчивым к коррозии и обеспечивать длительный контакт с минимальным переходным сопротивлением.

Подключение выполняется только к специально предназначенным зажимам или болтовым соединениям, маркированным как PE. Запрещается использовать зажимы рабочего нуля (N) для защитного проводника.

В системах TN-C запрещается размыкание PEN-проводника в цепях с подключённым защитным проводником. При его разделении на PE и N на вводе в здание необходимо выполнить повторное заземление с сопротивлением не выше 30 Ом и жёсткой фиксацией точки разделения.

Допускается использование только цельных проводников без скруток и ответвлений. Сечения должны соответствовать ПУЭ: не менее 2,5 мм² для медных и 4 мм² для алюминиевых жил при открытой прокладке, и не менее 4 мм² и 6 мм² соответственно при скрытой.

Прокладка PE-проводника должна исключать возможность механических повреждений, прокладываться по кратчайшему маршруту и иметь минимальное количество соединений. Все соединения должны быть доступны для осмотра и обслуживания.

Нулевой защитный проводник не должен иметь коммутационных элементов в цепи, включая выключатели, реле или автоматы. Любое нарушение его непрерывности создаёт угрозу поражения электрическим током.

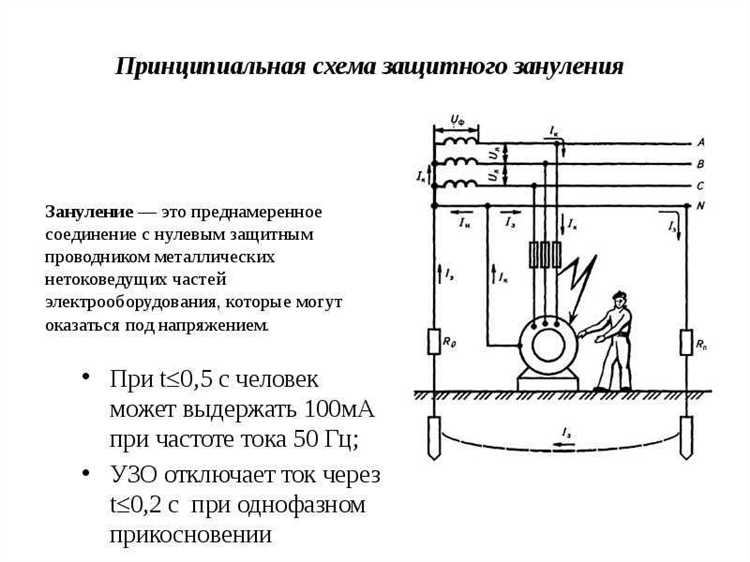

Особенности защитного зануления в однофазных и трёхфазных установках

В однофазных установках защитное зануление применяется при напряжении до 1 кВ, если нейтраль трансформатора заземлена. Зануляющий провод подключается к корпусу оборудования и далее соединяется с нулевым рабочим проводом PEN. При пробое фазы на корпус возникает ток короткого замыкания, достаточный для срабатывания автоматического выключателя или плавкой вставки. Обязательное условие – низкое сопротивление зануляющей цепи: для автоматов до 16 А оно не должно превышать 1,38 Ом при напряжении 220 В.

В трёхфазных установках с глухозаземлённой нейтралью зануление осуществляется через систему PEN-проводников, обеспечивая быстрый токовый отклик при однофазном замыкании на корпус. Корпуса всех подключённых потребителей объединяются в единую систему зануления. Важно, чтобы проводники зануления имели сечение не менее 50% от фазного, но не менее 2,5 мм² при наличии механической защиты и не менее 4 мм² – без неё. Использование выключателей с расцепителями минимального тока строго обязательно, так как ток КЗ в случае пробоя должен кратно превышать ток отсечки.

Недопустимо использование нулевого проводника, отведённого от розеток или светильников, в качестве зануляющего. Все занулённые элементы должны быть подключены к главной заземляющей шине, связанной с PEN. При переходе на систему TN-C-S рекомендуется установка повторного заземления в точке ввода. Для трёхфазных потребителей с несимметричной нагрузкой необходим контроль тока в нулевом проводнике, чтобы избежать его перегрузки и нарушения условий защитного зануления.

Расчёт тока короткого замыкания для обеспечения надёжного срабатывания защиты

Для эффективного защитного зануления необходимо обеспечить гарантированное срабатывание автоматических выключателей или предохранителей при возникновении замыкания на корпус. Основой для этого служит точный расчёт тока короткого замыкания (I_кз) в заданной точке цепи.

Расчёт начинается с определения полного сопротивления петли «фаза – нуль». Суммируются активные и индуктивные сопротивления всех участков цепи: фазы до места замыкания, нулевого защитного проводника до источника питания и обмотки трансформатора. Значение сопротивления R_п выражается в омах и напрямую влияет на величину тока I_кз.

Ток короткого замыкания определяется по формуле: I_кз = U_ф / R_п, где U_ф – фазное напряжение сети (обычно 220 В). Например, при сопротивлении петли 0,44 Ом ток составит 500 А.

Номинальный ток автоматического выключателя должен быть меньше I_кз не менее чем в 3 раза для быстрого срабатывания теплового и электромагнитного расцепителей. Если это условие не выполняется, необходимо увеличить сечение проводников или сократить их длину.

Особое внимание уделяется соответствию параметров защиты и характеристик сети. При использовании автоматов типа C или D важно учитывать их времятоковые характеристики. Для автоматов типа C минимальное значение тока I_кз должно быть не менее 5I_ном, для типа D – не менее 10I_ном.

Расчёты необходимо проводить для каждой конечной группы потребителей. При использовании длинных линий или кабелей с малым сечением высок риск занижения тока короткого замыкания ниже порога срабатывания защиты, что делает систему опасной и требует корректировки проекта.

Типовые ошибки при выполнении защитного зануления на объектах

Неправильное подключение PEN-проводника – одна из наиболее опасных ошибок. Часто его подключают к корпусу электрооборудования без учета схемы питающей сети. В сетях TN-C недопустимо разрывать PEN-проводник, однако на практике встречаются случаи установки автоматов защиты в разрыв этого проводника, что может привести к поражению электрическим током при потере нуля.

Распространена ошибка – использование нулевого рабочего проводника (N) в качестве защитного. При повреждении или обрыве рабочего нуля на корпусе оборудования появляется опасное напряжение. Защитный и рабочий нули должны быть раздельными, особенно в схемах TN-C-S.

Недопустимо подключение зануления к элементам строительных конструкций, трубопроводам или арматуре. Эти элементы не обеспечивают надежного и устойчивого электрического контакта. Сопротивление такого пути может быть высоким, что делает систему неэффективной при замыкании на корпус.

Ошибка – отсутствие повторного заземления PEN-проводника на вводе в здание. Без повторного заземления теряется резервный путь тока короткого замыкания, что снижает надёжность отключения автомата защиты.

Пренебрежение проверкой целостности цепи зануления – критическая недоработка. Визуального осмотра недостаточно: необходимо измерять сопротивление между корпусами оборудования и шиной PEN, которое не должно превышать 0,1 Ом.

Неверный выбор сечения проводника зануления также встречается часто. Согласно ПУЭ, минимальное сечение меди для защитного проводника в составе PEN – 10 мм², для алюминия – 16 мм². Несоответствие этим требованиям ведет к перегреву проводника при коротком замыкании.

Сравнение защитного зануления с системами заземления TN, TT и IT

Защитное зануление – метод обеспечения безопасности, при котором металлические части электрооборудования соединяются с нулевым проводом, чтобы при повреждении изоляции ток короткого замыкания быстро отключил автомат. Рассмотрим отличия и особенности защитного зануления на фоне систем заземления TN, TT и IT.

• Система TN:
  • Нулевой защитный провод (PEN или PE) связан с землей непосредственно на трансформаторной подстанции.
  • Защитное зануление применимо в TN-C и TN-C-S, где нулевой и защитный провода объединены или разделены.
  • Основное преимущество – низкое сопротивление петли замыкания, обеспечивающее быстрое отключение при повреждении.
  • Рекомендовано использовать автоматические выключатели с чувствительностью, соответствующей быстрому отключению, во избежание угрозы поражения электрическим током.
• Система TT:
  • Заземление потребителя осуществляется независимо от заземления источника питания.
  • Зануление в чистом виде неприменимо, так как отсутствует общий нулевой провод.
  • Основная защита достигается с помощью УЗО, так как сопротивление заземлителя выше, что увеличивает время и снижает вероятность срабатывания защитного автомата.
  • Рекомендуется регулярная проверка сопротивления заземлителя для поддержания эффективности защиты.
• Система IT:
  • Источник питания изолирован от земли или имеет высокое сопротивление связи с ней.
  • Зануление не применяется, так как отсутствует нулевой провод для защиты.
  • Первая ошибка изоляции не вызывает значительного тока короткого замыкания, что снижает риск, но требует контроля изоляции и сигнализации об ошибках.
  • Для защиты применяют изоляционные контрольные устройства и системы резервирования.

1. Защитное зануление эффективно в системах TN благодаря общей нулевой шине и низкому сопротивлению цепи замыкания.
2. В системах TT зануление неэффективно, необходимо применять УЗО и надежные заземлители.
3. В системах IT защитное зануление невозможно, требуется постоянный контроль состояния изоляции и специальные защитные устройства.
4. Выбор системы защиты должен базироваться на характеристиках сети, типе оборудования и требованиях по безопасности.

Вопрос-ответ:

Что такое защитное зануление и зачем оно применяется в электрических сетях?

Защитное зануление — это метод обеспечения безопасности, при котором корпуса электрических приборов подключаются к нулевому проводу сети. Это позволяет быстро отключить питание при возникновении повреждения, например, при пробое на корпус, что снижает риск поражения электрическим током и предотвращает возгорания.

Чем защитное зануление отличается от защитного заземления?

Защитное зануление и защитное заземление имеют общую цель — предотвратить опасность от поражения током, но реализуются по-разному. При занулении корпус прибора подключается к нулевому рабочему проводу, а при заземлении — к отдельному заземляющему контуру, который отводит ток в землю. Зануление обычно применяется в сетях с глухозаземленной нейтралью.

Какие требования предъявляются к проводам и соединениям в системе защитного зануления?

Для зануления используются проводники с достаточным сечением, чтобы выдерживать ток короткого замыкания без повреждений. Все соединения должны быть надежными и иметь низкое сопротивление, чтобы обеспечить быстрое срабатывание защитных устройств и исключить нагрев проводов, который может привести к авариям.

В каких случаях защитное зануление не рекомендуется применять?

Защитное зануление не подходит для сетей с изолированной нейтралью или в системах, где отсутствует надежное соединение нулевого провода с землей. Также его не используют в установках с высокой влажностью или коррозионной активностью, так как это может привести к повреждениям и ухудшению безопасности.

Как защитное зануление влияет на работу автоматических выключателей и предохранителей?

При возникновении неисправности с током утечки на корпус зануление обеспечивает прохождение короткого замыкания по нулевому проводу, что вызывает срабатывание защитных устройств — автоматических выключателей или предохранителей. Это позволяет быстро отключить питание и минимизировать опасность для людей и оборудования.

Что такое защитное зануление в электрических сетях и зачем оно нужно?

Защитное зануление — это способ обеспечения безопасности в электроустановках, при котором корпус электрического прибора или оборудования соединяется с нейтральным проводом сети. Это делается для того, чтобы при повреждении изоляции и возникновении контакта фазы с корпусом автоматический выключатель или предохранитель сработали, отключив питание и предотвращая поражение человека электрическим током. Таким образом, зануление снижает риск опасных ситуаций и защищает от поражения током.
