Создание парового двигателя в домашних условиях требует точного расчёта, доступа к металлообрабатывающим инструментам и понимания принципов термодинамики. Минимальный набор включает латунные или стальные трубки, котёл из жаростойкого материала, поршневую камеру и маховик. Основное внимание стоит уделить герметичности всех соединений и безопасности при работе с паром под давлением.

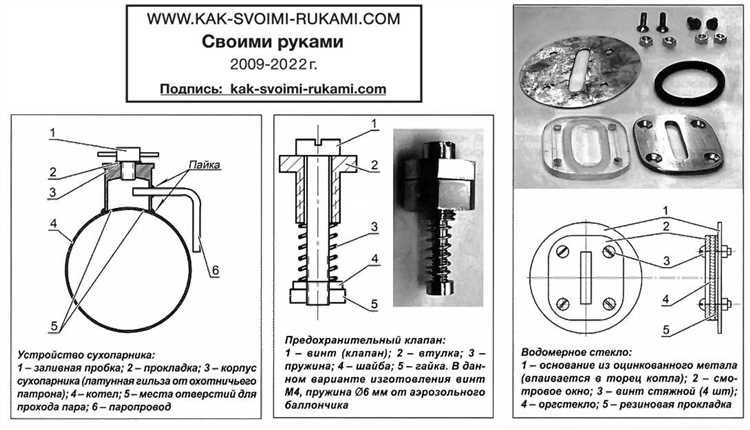

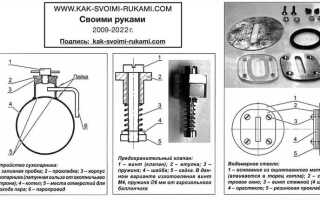

Для котла подойдёт толстостенная металлическая ёмкость объёмом не менее 500 мл. Необходим клапан сброса давления, рассчитанный на не менее 4 атмосфер. Трубопровод между котлом и цилиндром должен выдерживать высокую температуру и быть надёжно зафиксирован, чтобы исключить утечку пара. Давление можно контролировать с помощью манометра, установленного на выходе котла.
Поршень изготавливается из жаропрочного металла, например, латуни. Диаметр поршня должен плотно соответствовать цилиндру, но с минимальным зазором для свободного перемещения. Пар подаётся циклически: клапанный механизм переключает направление подачи и обеспечивает возврат поршня. Самодельный кривошипно-шатунный механизм соединяет поршень с маховиком, который стабилизирует работу двигателя.
Для упрощения конструкции возможно использовать готовые элементы от старой бытовой техники – подшипники, оси, маховики. Это позволит сосредоточиться на точной сборке и тестировании. Перед запуском двигатель необходимо смазать термостойким маслом и несколько раз прокрутить вручную, чтобы убедиться в плавности движения всех частей.
Выбор подходящего источника тепла для миниатюрного парового двигателя
Для нагрева воды в самодельном паровом двигателе чаще всего применяют спиртовые горелки, газовые мини-горелки и электрические нагреватели. Каждый вариант требует точного расчёта мощности и учёта условий эксплуатации.
Спиртовая горелка проста в изготовлении и не требует сложной регулировки. Для миниатюрных моделей обычно хватает емкости с этиловым спиртом объёмом 20–30 мл. Пламя должно быть стабильным, без копоти. Оптимальное расстояние до бойлера – 1,5–2 см. Недостаток – необходимость постоянного контроля и ограниченное время горения.
Газовая горелка даёт более высокую температуру и подходит для двигателей с металлическими бойлерами объёмом от 100 мл. Используют картриджи с бутаном или пропан-бутановой смесью. Желательно наличие вентиля для точной подачи газа. Важно обеспечить вентиляцию и термостойкую основу.
Электрический нагрев – самый безопасный вариант при использовании в помещении. Применяются ТЭНы малой мощности (до 100 Вт) или нагревательные спирали. Требуется источник постоянного напряжения 12 В и терморегулятор. Плюсы – отсутствие открытого пламени и возможность точной настройки температуры.
При выборе источника тепла необходимо учитывать материал бойлера, объём воды, условия эксплуатации и требования к автономности. Избыточная температура может привести к деформации корпуса или опасному росту давления.
Как изготовить цилиндр и поршень из подручных материалов
Для изготовления цилиндра подойдёт стальная трубка с внутренним диаметром 20–25 мм. Можно использовать обрезок от старой мебельной стойки или водопроводной трубы. Внутреннюю поверхность необходимо зашлифовать наждачной бумагой с зернистостью от P400 до P1000, добиваясь гладкости и отсутствия заусенцев.
Поршень вытачивается из деревянной заготовки твёрдой породы – бук, клён или дуб. Диаметр – на 0,2–0,3 мм меньше внутреннего диаметра цилиндра. Для точной подгонки вручную применяется шлифовка и примерка с мылом или графитовой смазкой. Для уплотнения можно обернуть поршень двумя витками тефлоновой ленты или использовать резиновое кольцо от сантехнического смесителя подходящего размера.
- Цилиндр должен иметь ровные края, без овальности. При необходимости – выровнять срезы напильником и шлифовальной губкой.
- Поршень должен двигаться с минимальным зазором, без заеданий. При движении вручную должен «пружинить» за счёт уплотнения, но не застревать.
- Если используется деревянный поршень, не допускается его эксплуатация во влажной среде – возможно разбухание. Покрыть тонким слоем масла или парафина.
- Альтернатива дереву – пластик от старого сантехнического сифона или плотной канистры. Обработка ножом и надфилем позволяет добиться нужной формы.
Собранную пару нужно испытать: вставить поршень в цилиндр и резко надавить – при герметичном прилегании он должен двигаться с усилием и «отпружинивать» воздух. Это основной признак работоспособности пары.
Создание рабочей камеры и организация выхода пара
Рабочая камера изготавливается из металла, способного выдерживать давление до 5 атмосфер. Подойдут отрезки труб из нержавеющей стали толщиной стенки не менее 2 мм или обрезки старых газовых баллонов. Объём камеры зависит от мощности двигателя, но для маломощного образца достаточно 300–500 мл.
Все соединения должны быть герметичными. Стыки провариваются, а при невозможности сварки используются термостойкие прокладки и резьбовые соединения с анаэробным герметиком. Крышка камеры фиксируется болтами по периметру, между фланцами прокладывается паронитовая прокладка.
Для организации выхода пара в верхней части камеры монтируется штуцер с внутренним диаметром не менее 6 мм. Он соединяется с паропроводом из медной или стальной трубки, идущей к парораспределителю. Обязательно устанавливается запорный вентиль – он позволяет контролировать подачу пара.
Паровод должен иметь плавный изгиб без резких поворотов, чтобы не создавать сопротивление. Длина – минимальная, достаточная для безопасного удаления от камеры. На выходе из камеры желательно установить обратный клапан – он предотвращает попадание конденсата и воздуха обратно внутрь.

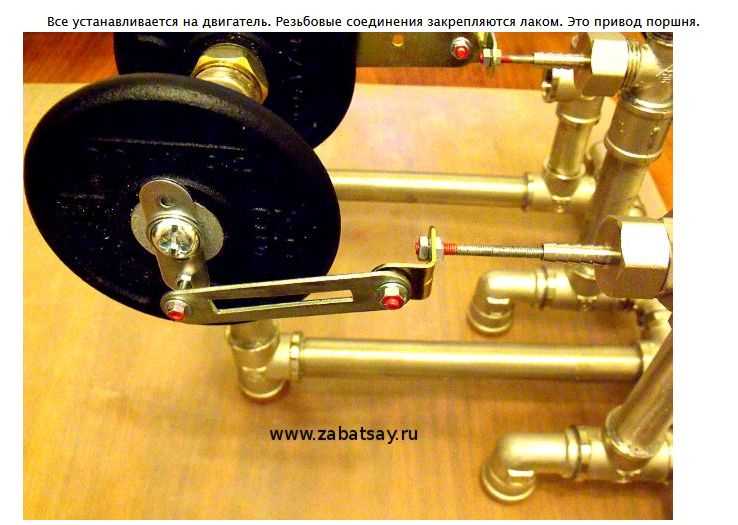

Сборка кривошипно-шатунного механизма для передачи движения
Для сборки кривошипно-шатунного механизма потребуются следующие детали: кривошип (удлинённый рычаг с осью вращения), шатун (тяга с двумя шарнирами), поршень и вал. Оптимальный материал для кривошипа и шатуна – сталь или дюралюминий. Поршень должен быть из латуни или бронзы для снижения трения в цилиндре.
Начать следует с установки вала на подшипниках скольжения или качения. Вал должен вращаться свободно, без заеданий. Кривошип крепится к валу с помощью шпонки или жёсткой посадки с винтовым зажимом. Ось крепления шатуна к кривошипу располагается на расстоянии 20–30 мм от оси вала, в зависимости от желаемого хода поршня.
Шатун соединяется с кривошипом через втулку или подшипник. Люфт должен отсутствовать. Второй конец шатуна соединяется с поршнем, у которого предусмотрен шарнирный палец. Центры всех осей должны лежать в одной плоскости – это исключает боковые нагрузки.
После соединения всех деталей проверяется плавность вращения. При ручном проворачивании вала поршень должен двигаться строго поступательно. Все соединения смазываются термостойкой смазкой, особенно ось кривошипа и шарниры шатуна.
Фиксация механизма на раме производится болтами через резьбовые отверстия в основании вала. Перед окончательной установкой желательно провести холостой прогон для выявления перекосов и регулировки длины шатуна при помощи эксцентриковой втулки или сменных вкладышей.
Уплотнение стыков и предотвращение утечки пара
Для герметизации парового двигателя критичны стыки между цилиндром, крышками, паропроводами и клапанным механизмом. Даже минимальная утечка снижает КПД и может привести к перегреву элементов.
Применяй термостойкие материалы: паронит ПОН-Б толщиной 1–2 мм выдерживает температуру до 200 °C и давление до 2,5 МПа. При необходимости – графитовые прокладки с армирующей сеткой.
Все фланцевые соединения стягиваются болтами с равномерным моментом. Используй моментный ключ: при диаметре болта М8 – 20 Н·м, для М10 – 35 Н·м. Не допускается перекос фланцев.
Для резьбовых соединений применяй лён с термостойкой пастой или фторопластовую уплотнительную нить (до 260 °C). Лента ФУМ подходит только для холодных участков, где температура ниже 150 °C.
На подвижных узлах (шток поршня, золотник) применяются сальниковые уплотнения из графитового шнура диаметром, превышающим диаметр штока на 10–15%. Шнур укладывается кольцами, поочерёдно под углом 90° к предыдущему.
Перед сборкой все поверхности зачищаются от заусенцев, обезжириваются ацетоном. После первого пуска проводится прогрев до рабочей температуры и повторная протяжка фланцев.
Проверка работы двигателя и устранение неполадок
Для оценки работы парового двигателя измерьте давление пара на входе в цилиндр манометром. Значение должно соответствовать расчетным параметрам, обычно от 1 до 3 бар в зависимости от модели. Проверьте герметичность соединений паропроводов, используя мыльный раствор: появление пузырей укажет на утечку.
Если вал не вращается или вращается с рывками, осмотрите шатун и поршень на наличие заеданий. При необходимости очистите направляющие и смажьте трущиеся поверхности легким машинным маслом. Проверяйте плотность посадки поршневого кольца, оно не должно свободно болтаться в цилиндре, но и не заедать.
Пониженная мощность двигателя часто связана с недостаточным подводом пара или засорением клапанов. Разберите клапанный механизм и очистите его от нагара и посторонних частиц. Убедитесь, что клапаны полностью закрываются, иначе часть пара уйдет без полезной работы.
Если двигатель издает свист или шумы, проверьте, нет ли вибраций, вызванных несбалансированным валом или ослабленными креплениями. Используйте ключ для подтяжки болтов и устранения люфтов. При возникновении протечек воды из цилиндра проверьте уплотнители и замените изношенные.
Для проверки правильности работы парового клапана можно временно перекрыть пар и наблюдать за торможением вала: резкое остановка укажет на исправность, затяжная – на возможное залипание клапана. Регулярно промывайте котел и трубки, чтобы исключить накипь, ухудшающую теплообмен и давление.
Важный момент: перед обслуживанием сбросьте давление в системе и убедитесь в полном остывании деталей во избежание ожогов и повреждений.
Вопрос-ответ:
Какие материалы нужны для изготовления простого парового двигателя своими руками?
Для базовой модели парового двигателя потребуются такие материалы, как медная или латунная трубка для создания котла, металлические листы для корпуса, жестяная банка или небольшая металлическая емкость, а также простые инструменты — ножницы по металлу, паяльник, сверло. Кроме того, понадобится теплоисточник — например, спиртовая горелка или маленькая горелка на спирте.
Как сделать паровой котёл герметичным, чтобы не происходили утечки пара?
Для плотного соединения деталей котла лучше использовать паяние с применением флюса и припоя, что создаёт прочный и герметичный шов. Также важно тщательно подготовить поверхности перед пайкой — очистить от грязи и окислов. После сборки можно проверить герметичность, погрузив котёл в воду и нагревая его — появление пузырьков укажет на места утечек. В таких зонах пайку нужно повторить или подлатать с помощью уплотнительной ленты для высоких температур.
Как устроен механизм преобразования пара в механическое движение в самодельном двигателе?
Пар под давлением направляется в цилиндр, где воздействует на поршень, заставляя его двигаться вперёд и назад. Этот возвратно-поступательный ход поршня с помощью шатунно-кривошипного механизма превращается во вращательное движение вала. Таким образом, энергия пара преобразуется в работу, способную вращать колёса или приводить в действие другие механизмы.
Какие меры безопасности нужно соблюдать при работе с самодельным паровым двигателем?
Необходимо внимательно следить за уровнем воды в котле, чтобы избежать перегрева и взрыва. Паровая система должна иметь предохранительный клапан, который сбрасывает избыточное давление. Важно использовать прочные и качественные материалы для изготовления котла и соединений, а также работать вдали от легковоспламеняющихся предметов. Во время нагрева котла нельзя оставлять устройство без присмотра.
Можно ли улучшить мощность самодельного парового двигателя и как это сделать?
Для повышения мощности стоит увеличить площадь поверхности нагрева котла, улучшить герметичность соединений и оптимизировать форму цилиндра и поршня, чтобы уменьшить потери пара. Можно использовать более эффективный источник тепла с регулируемой подачей топлива, а также установить более точный клапанный механизм для лучшего распределения пара. Однако нужно помнить, что чрезмерное повышение давления требует усиления конструкции и соблюдения мер безопасности.
Какие материалы и инструменты понадобятся для самостоятельного изготовления парового двигателя?
Для изготовления простого парового двигателя обычно требуются металлические детали — чаще всего латунь, медь или сталь — для корпуса и цилиндра. Также понадобятся трубки для подачи пара, прокладки из термостойких материалов, а также клапаны и поршень. Из инструментов пригодятся сверлильный станок, набор напильников, гаечные ключи, паяльник или сварочный аппарат для соединения деталей. Важно иметь под рукой измерительные приборы, чтобы обеспечить точность при изготовлении движущихся частей.
Как избежать утечек пара в самодельном паровом двигателе и какие методы уплотнения лучше использовать?
Утечки пара снижают мощность и безопасность работы двигателя, поэтому важно тщательно уплотнять все соединения. Часто применяют паронитовые или фторопластовые прокладки, которые выдерживают высокие температуры и давление. Для уплотнения штока поршня используют манжеты из резины, способной переносить нагрев, либо специальные графитовые кольца. Хороший результат дает тщательная обработка поверхностей сопряжения, чтобы исключить неровности и зазоры. При сборке деталей следует контролировать плотность креплений, но не переусердствовать, чтобы не деформировать компоненты.
