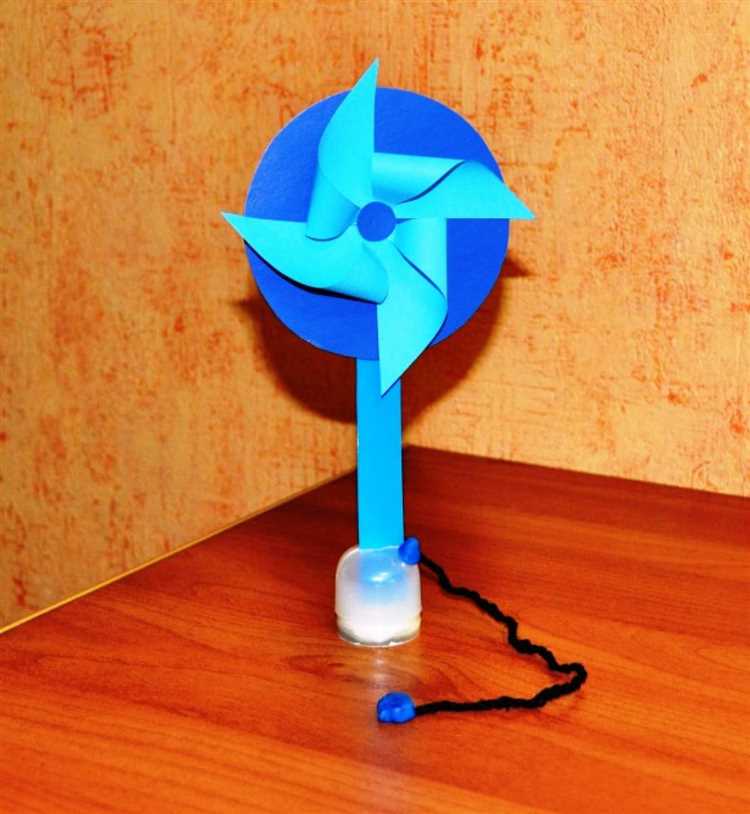

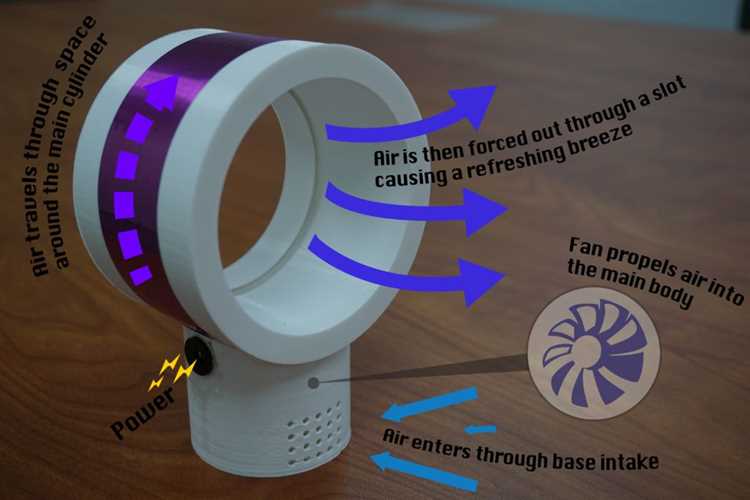

Самодельный пропеллер – эффективное решение при ремонте или модернизации вентилятора. Для его изготовления потребуется минимальный набор инструментов: канцелярский нож, линейка, дрель с тонким сверлом, штангенциркуль и термоклей. В качестве материала подойдёт листовой пластик толщиной 1,5–2 мм, например, полистирол или оргстекло. Эти материалы легко обрабатываются и сохраняют форму при вращении.
Ключевое значение имеет форма и угол наклона лопастей. Оптимальный наклон – от 12 до 18 градусов. При меньшем значении снижается поток воздуха, при большем – возрастает нагрузка на мотор. Количество лопастей также влияет на эффективность: три–пять лопастей обеспечивают стабильную работу без лишней вибрации. Все лопасти должны быть симметричны и равномерно распределены по окружности.
Для крепления пропеллера важно точно подобрать диаметр посадочного отверстия, соответствующий валу двигателя. При необходимости используется переходная втулка. После установки лопасти необходимо сбалансировать: закрепить пропеллер на оси и убедиться, что он не кренится в одну сторону. Для балансировки можно аккуратно сточить или утяжелить отдельные лопасти с помощью скотча или эпоксидной смолы.
Правильно изготовленный пропеллер не только улучшит производительность вентилятора, но и продлит срок службы двигателя за счёт равномерной нагрузки. Все работы рекомендуется проводить при выключенном и обесточенном устройстве, соблюдая технику безопасности при резке и сверлении материалов.
Выбор подходящего материала для лопастей пропеллера
Материал лопастей напрямую влияет на эффективность вентилятора, его срок службы и уровень шума. Выбор зависит от типа конструкции, мощности мотора и условий эксплуатации.
- Пластик (ABS, поликарбонат) – оптимален для домашних вентиляторов. ABS устойчив к ударам, не деформируется при нагреве до 80–100°C. Поликарбонат прочнее, но дороже. Для небольших конструкций подойдут листы толщиной 2–3 мм.
- Фанера (берёзовая, авиационная) – подойдёт при сборке винта с жёстким креплением. Толщина – 4–6 мм, предварительно обработать антисептиком и лаком. Не использовать в помещениях с высокой влажностью.
- Алюминий (марки АМг5, Д16Т) – пригоден для мощных вентиляторов. Требует гибки и точной балансировки. Толщина – 1–2 мм. Перед использованием удалить заусенцы и нанести антикоррозийное покрытие.

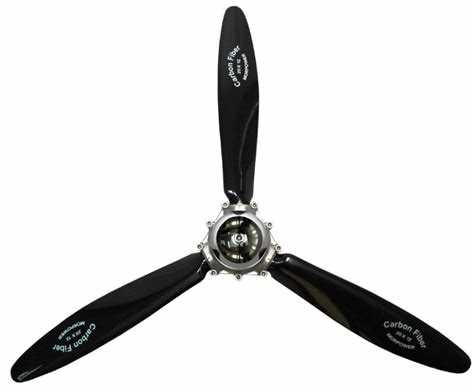

- Углепластик (карбон) – лёгкий и прочный материал для высокооборотистых моделей. Работа с ним требует опыта. Листы толщиной 1–1.5 мм. Отличается низким уровнем шума и устойчивостью к деформации.
Избегайте стеклопластика и оргстекла – они хрупки и склонны к растрескиванию при вибрации. Не применяйте материалы с неоднородной структурой – это усложняет балансировку лопастей и снижает безопасность.
Перед выбором учитывайте диаметр вентилятора и частоту вращения: чем выше обороты, тем легче и прочнее должен быть материал. Наличие готовых инструментов для резки, сверления и шлифовки также влияет на целесообразность использования конкретного материала.

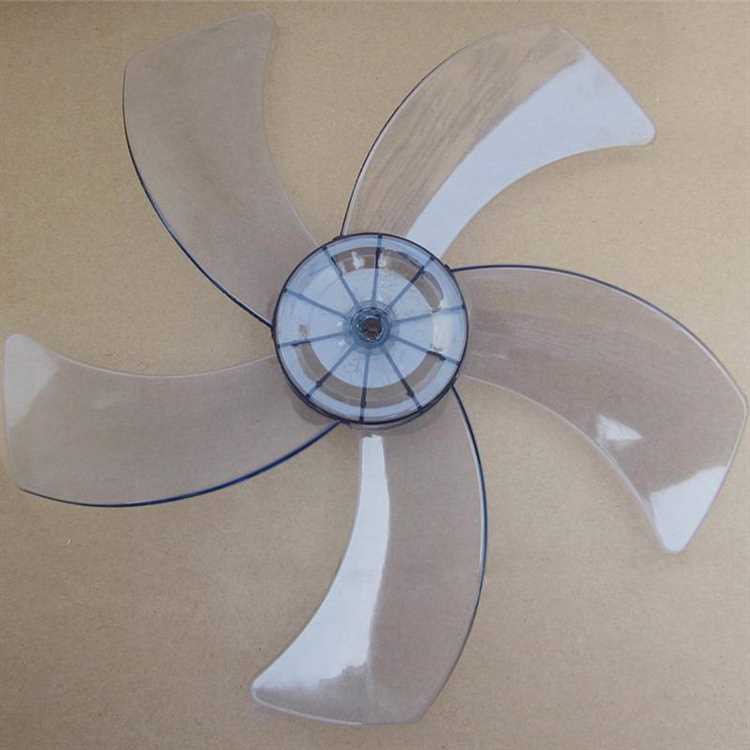

Определение количества и угла наклона лопастей
Количество и угол наклона лопастей напрямую влияют на эффективность воздушного потока и уровень шума вентилятора. При самостоятельном изготовлении пропеллера следует ориентироваться на параметры двигателя и назначение устройства.
- Для бытовых вентиляторов оптимально использовать 3–5 лопастей. Меньшее количество снижает шум, но уменьшает поток. Большее – увеличивает нагрузку на мотор.
- При маломощных двигателях (до 30 Вт) не рекомендуется превышать 3 лопасти, чтобы избежать перегрева.
- Для тихой работы предпочтительны 5 лопастей с меньшей шириной – они создают плавный поток с минимальной турбулентностью.
Угол наклона определяет объём перемещаемого воздуха и сопротивление вращению. Неправильный угол приведёт либо к слабому потоку, либо к перегрузке мотора.
- Оптимальный угол для маломощных вентиляторов – 12–18°.
- Для вентиляции с приоритетом мощности – 20–25°, при условии, что мотор рассчитан на высокую нагрузку.
- Угол измеряется от плоскости вращения до поверхности лопасти в её центральной части.
- Увеличение угла повышает производительность, но требует более прочного крепления и точного баланса.
Равномерный угол наклона всех лопастей критичен – отклонения более 2° вызывают вибрации и снижают ресурс подшипников. Перед установкой желательно проверить угол транспортиром или шаблоном, изготовленным по заданным параметрам.

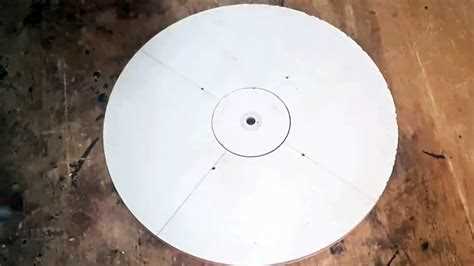

Изготовление шаблона для симметричных лопастей
Для точной геометрии лопастей потребуется твёрдая основа – подойдёт фанера толщиной 4–6 мм. Используйте циркуль и угольник для построения шаблона на листе. Начертите центральную ось, затем отложите одинаковые углы наклона влево и вправо от неё – оптимальный угол для бытового вентилятора 20–25°.
Длина лопасти выбирается с учётом диаметра будущего пропеллера: например, для 30 см – по 12–13 см на лопасть плюс 4–6 см центр. Ширина лопасти на корне – около 5 см, на конце – 3 см. Соедините точки плавной изогнутой линией, имитирующей аэродинамический профиль. Избегайте резких перегибов – они ухудшат поток.
После прорисовки вырежьте шаблон ножовкой по контуру. Обработайте края наждачной бумагой до гладкости. Проверьте симметрию, приложив шаблон к зеркально отражённому контуру – несовпадения скорректируйте. Один точный шаблон обеспечит идентичность всех лопастей при переносе на основной материал.

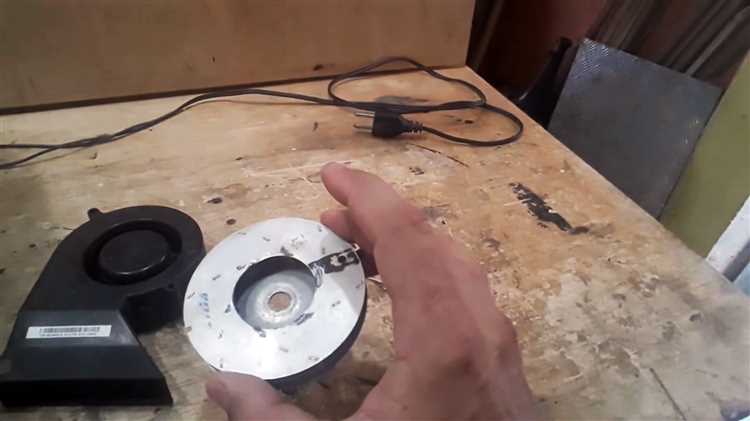

Резка и обработка лопастей из выбранного материала
Для изготовления лопастей оптимально использовать пластик толщиной 2–3 мм или фанеру 4–6 мм. Пластик легче в обработке и не требует дополнительной защиты от влаги, фанера – прочнее, но нуждается в пропитке.
Перед резкой лопасти чертятся с точностью до миллиметра. Шаблон лучше предварительно изготовить из картона, соблюдая угол между лопастями 120° при трёхлопастной схеме. Длина каждой лопасти – 20–25 см, ширина у основания – 6–8 см, к краю сужается до 2–3 см.
Для пластика используется канцелярский нож или лобзик с мелким зубом. При работе с фанерой – электролобзик с полотном по дереву. После вырезания лопасти шлифуются наждачной бумагой зернистостью P120, затем P240, уделяя особое внимание краям и контуру.
Загиб задней кромки (если предусмотрен аэродинамический профиль) производится путём прогрева строительным феном (для пластика) и аккуратного изгиба на шаблоне. Фанерные лопасти нуждаются в придании профиля через шлифовку с обеих сторон под углом – от основания к краю должен формироваться плавный скос в 2–3 мм.
Готовые лопасти обрабатываются:
- Пластик – обезжиривание спиртом
- Фанера – пропитка водоотталкивающей грунтовкой и двукратная лакировка
Точность резки и качество обработки критически важны для баланса. После завершения все лопасти взвешиваются; отклонение не должно превышать 1 грамма. Корректировка – снятие материала с тыльной стороны более тяжёлой лопасти.
Создание центрального крепления для установки на вал
Для надежной фиксации пропеллера на валу вентилятора необходимо изготовить точное центральное крепление. Основой может служить алюминиевая втулка или капролоновая заготовка диаметром, соответствующим валу (например, 8 мм). Втулку следует просверлить по центру с использованием сверлильного станка, чтобы обеспечить соосность с лопастями.
Просверлите отверстие под диаметр вала с минимальным зазором – не более 0,1 мм. Для фиксации на валу используйте винт М4 с боковой прижимной резьбой. Нарежьте резьбу метчиком под углом 90° к оси втулки, отступив 4–5 мм от края. Закрепите винт с шестигранной головкой – он обеспечивает равномерное прижатие без смещений.
Для исключения проскальзывания при высоких оборотах нанесите на внутреннюю поверхность втулки тонкий слой эпоксидного клея или зафиксируйте посадку с помощью фиксирующего резьбового герметика.
Если используется пластиковый центр, необходимо армировать отверстие латунной втулкой-проставкой, чтобы избежать деформации при затягивании прижимного винта. Латунную вставку лучше запрессовать с предварительным нагревом до 60–70 °C, что обеспечит плотную посадку.
После сборки проверьте соосность крепления: при вращении не должно быть биения. Для этого закрепите пропеллер на валу и медленно прокрутите вручную, наблюдая за краем лопасти относительно фиксированной точки. Допустимое отклонение – не более 0,5 мм.
Балансировка собранного пропеллера вручную
После сборки пропеллера важно проверить его балансировку, чтобы избежать вибраций при вращении. Несбалансированный пропеллер может привести к повреждениям двигателя или другим частям вентилятора. Для балансировки потребуется несколько простых инструментов: штангенциркуль, весы, и место, где пропеллер будет стабильно держаться на оси.
Первый шаг – проверьте симметричность лопастей. Для этого измерьте длину и угол наклона каждой лопасти. Все лопасти должны быть идентичными, иначе балансировка будет невозможной. Даже небольшие отклонения могут повлиять на результат. Если лопасти отличаются, аккуратно подрежьте их до одинаковых размеров.
Второй шаг – определите центр тяжести пропеллера. Это можно сделать, поместив пропеллер на ось и проверив его поведение. Пропеллер должен оставаться в горизонтальном положении. Если одна сторона опускается, значит, эта часть более тяжела. Для коррекции добавьте легкие грузы на противоположную сторону или аккуратно срежьте лишний материал с тяжелой лопасти.
Третий шаг – выполните динамическую балансировку. Для этого разместите пропеллер на оси, которая будет вращаться. Поставьте его на два подшипника или используйте аналогичную опору, чтобы обеспечить минимальное трение. Вращайте пропеллер и наблюдайте за его движением. Если он не вращается равномерно или сильно отклоняется в сторону, повторите настройку массы лопастей. Пропеллер должен вращаться плавно и без видимых отклонений.
Четвертый шаг – финальная проверка. После всех регулировок выполните несколько тестовых запусков вентилятора. Если возникают вибрации или необычные шумы, проверьте балансировку снова, тщательно подкорректировав распределение массы. Пропеллер считается сбалансированным, если при его вращении не ощущаются вибрации и он работает стабильно.
Правильная балансировка – ключ к долговечности и эффективности вентилятора, а также к снижению износа деталей. Процесс требует терпения и внимания к деталям, но результат оправдает затраченные усилия.
Крепление пропеллера к мотору вентилятора
Для надежного и безопасного крепления пропеллера к мотору вентилятора важно правильно выбрать метод крепления и учитывать особенности конструкции. Пропеллер должен быть установлен так, чтобы исключить вибрации и ослабление соединения во время работы устройства.
Один из самых распространенных способов крепления – это использование центрального отверстия в пропеллере, которое совпадает с валом мотора. Важно точно подобрать диаметр отверстия, чтобы оно соответствовало диаметру вала, что предотвратит люфт и вибрации. Обычно для этого используется специальная втулка или шайба, которая надежно фиксирует пропеллер.
При установке пропеллера на вал мотора можно использовать шпонку, которая устанавливается в специальный паз на валу и в соответствующий паз на пропеллере. Это обеспечивает дополнительную фиксацию и предотвращает соскальзывание пропеллера. Важно правильно подобрать размер шпонки, чтобы она плотно входила в паз и не вызывала излишнего износа деталей.
Для более прочного крепления можно использовать винты или болты. На некоторых моделях вентиляторов для этого предусмотрены отверстия на лепестках пропеллера. В этом случае важно, чтобы винты были правильно затянуты, а их головки не мешали вращению. Болты должны быть из материала, устойчивого к коррозии, чтобы избежать ослабления соединения в условиях высокой влажности.
Кроме того, следует обращать внимание на балансировку пропеллера. Небалансированный пропеллер может вызвать излишнюю нагрузку на мотор, что приведет к его перегреву и поломке. Для проверки баланса можно использовать специальные приспособления или просто сделать это вручную, подложив тяжелую или легкую деталь на одну из сторон пропеллера.
При установке пропеллера важно учесть направление вращения мотора, чтобы лепестки были правильно ориентированы и эффективно отводили воздух. Ошибки на этом этапе могут привести к снижению производительности вентилятора или его поломке.

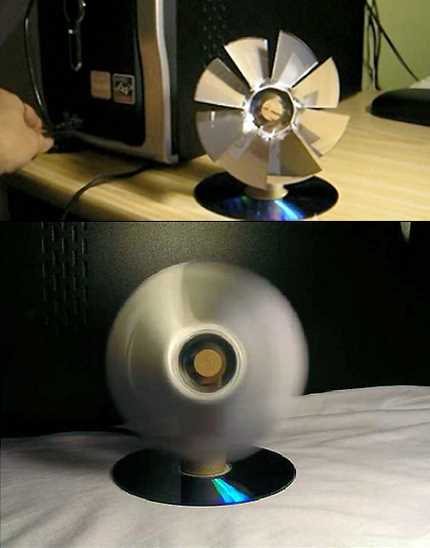

Проверка работы вентилятора на разных оборотах
После того как пропеллер установлен, важно проверить работу вентилятора на различных оборотах для оценки его эффективности и стабильности. Эта проверка поможет выявить возможные проблемы, такие как вибрации, излишний шум или перегрев устройства.
Для начала убедитесь, что вентилятор подключен к регулируемому источнику питания. Использование регулятора оборотов позволит вам изменять скорость вращения пропеллера и наблюдать за его поведением при разных нагрузках.
На низких оборотах вентилятор должен работать тихо и без резких колебаний. Если слышен посторонний шум или возникает дрожание, это может указывать на недостаточную балансировку пропеллера или его неправильное крепление. Важно удостовериться, что пропеллер надежно закреплен, и не имеет дефектов, таких как трещины или излишки материала, мешающие нормальному вращению.
При средних оборотах проверьте стабильность работы вентилятора и его способность поддерживать постоянную скорость. В этом режиме вентилятор должен обеспечивать хороший воздушный поток без резких скачков в оборотах. Если возникают колебания в скорости, возможно, стоит дополнительно проверить электропитание или компоненты системы управления.
На высоких оборотах вентилятор должен работать с максимальной производительностью. Важно следить за температурой двигателя и ощущениями от вибрации. Если вентилятор начинает перегреваться или вибрации становятся заметными, стоит проверить систему охлаждения или балансировку. Также стоит обратить внимание на шум, который на высоких оборотах может стать заметно громче – это нормальное явление, но его уровень не должен превышать допустимые нормы для вашего устройства.
Если во время работы вентилятора на разных оборотах возникают проблемы, попробуйте провести повторную балансировку пропеллера. Иногда достаточно немного отрегулировать его положение, чтобы устранить вибрации и улучшить стабильность работы устройства.
Вопрос-ответ:
Что нужно для изготовления пропеллера для вентилятора своими руками?
Для того чтобы сделать пропеллер для вентилятора, понадобится несколько материалов. Это обычно пластик или металл для лопастей, крепежные элементы (болты, гайки), а также инструменты: ножовка по металлу или пластиковая пластина, дрель, отвертка, паяльник или клеевой пистолет. Кроме того, необходимо учитывать размеры вентилятора и его конструкцию, чтобы пропеллер подходил к оси и был сбалансирован.
Как правильно вырезать лопасти пропеллера для вентилятора?
Для вырезания лопастей пропеллера важно соблюдать точность. Сначала нужно подготовить шаблон или чертеж лопастей, чтобы они имели правильную форму. Затем с помощью ножовки или лобзика аккуратно вырезаем детали из выбранного материала (пластика или алюминия). После этого важно обработать края лопастей, чтобы они были ровными и не создавали дополнительного сопротивления воздуху. Сбалансированность лопастей также крайне важна, чтобы избежать вибраций во время работы вентилятора.
Как сбалансировать пропеллер после его изготовления?
Сбалансировать пропеллер можно с помощью простых методов. Для этого нужно закрепить его на оси вентилятора и проверить, не возникает ли вибраций при включении. Если они есть, то нужно немного отшлифовать или срезать небольшие участки с каждой лопасти, чтобы добиться равномерного распределения массы. Иногда бывает полезно использовать весы, чтобы точно измерить массу каждой лопасти и устранить дисбаланс.
Можно ли сделать пропеллер для вентилятора из дерева?
Да, из дерева можно изготовить пропеллер для вентилятора, но для этого нужно выбрать легкую и прочную древесину. Мелкие породы дерева, такие как береза или сосна, подойдут для таких целей. Главное — правильно обработать дерево, чтобы оно не было слишком жестким или хрупким. Также важно следить за точностью вырезания и балансировкой лопастей, чтобы избежать повышенной нагрузки на мотор вентилятора.
Какие ошибки чаще всего совершаются при изготовлении пропеллера для вентилятора?
Одной из самых распространенных ошибок является неправильное определение размеров пропеллера и несоответствие его оси. Это может привести к тому, что пропеллер будет плохо вращаться или вызовет сильные вибрации. Другая ошибка — недостаточная балансировка лопастей, что также приведет к снижению эффективности работы вентилятора. Также часто забывают про устойчивость материала к температурным изменениям, что может повлиять на долговечность пропеллера.
Как правильно выбрать материал для пропеллера вентилятора, если я хочу сделать его сам?
Для изготовления пропеллера вентилятора важно выбрать легкий, но прочный материал. Хорошо подойдут легкие пластики, такие как ПВХ или акрил. Эти материалы легко обрабатываются, не слишком тяжёлые и достаточно устойчивые к механическим повреждениям. Также можно использовать тонкие металлические листы, если нужно, чтобы пропеллер был более прочным. Главное — убедиться, что материал устойчив к высокой температуре и не деформируется при длительной эксплуатации вентилятора.
Какие инструменты мне понадобятся для изготовления пропеллера вентилятора своими руками?
Для изготовления пропеллера вам потребуется несколько основных инструментов. В первую очередь, это ножовка по металлу или пластиковым листам для точной нарезки материала. Также понадобится дрель с различными насадками для сверления отверстий, особенно для крепления лопастей к оси вентилятора. Не лишним будет использование шлифовальной машинки для сглаживания острых краёв и улучшения аэродинамических характеристик. Для точных измерений и разметки можно использовать линейку, угольник и маркер. Если вы работаете с пластиковыми материалами, возможно, будет полезен термопистолет для сгибания материала.
