Усадка брусового дома – процесс неизбежный: древесина теряет влагу, меняет геометрию, брус опускается на несколько сантиметров. Без окосячки установка пластиковых окон приводит к деформации рам, заклиниванию створок и разрушению стеклопакета. Окосячка необходима для компенсации подвижек стен и сохранения геометрии оконного проёма.
Для пластиковых окон предпочтительна П-образная окосячка с опорными шипами и компенсационным зазором в верхней части. В конструкции используют сухой брус камерной сушки толщиной не менее 50 мм, при этом ширина выбирается с учётом толщины стены. Зазор над перемычкой – 30–70 мм, в зависимости от влажности бруса и общего веса верхнего венца.
Крепление окосячки к стенам недопустимо: она должна «плавать» в проёме, чтобы не препятствовать усадке. Вертикальные направляющие устанавливаются в «шип-паз» или с помощью скользящей системы. Пена и герметики применяются только между окном и окосячкой, но не между окосячкой и стеной.
Установка пластикового окна выполняется только после окончания монтажа окосячки. Рама фиксируется в окосячке анкерами или монтажными пластинами, зазор запенивается, наружный откос защищается паропроницаемой лентой. Пренебрежение этими правилами приводит к разрушению конструкции уже через 1–2 сезона эксплуатации.
Назначение окосячки при установке пластиковых окон в брусовом доме
Окосячка обеспечивает независимость оконной конструкции от усадки брусового дома. После сборки стены из профилированного или клеёного бруса продолжают терять высоту в течение 3–5 лет. Без окосячки пластиковое окно, жёстко закреплённое в проёме, принимает на себя давление сжимающегося бруса, что приводит к деформации профиля, трещинам в стеклопакете и разрушению монтажного шва.

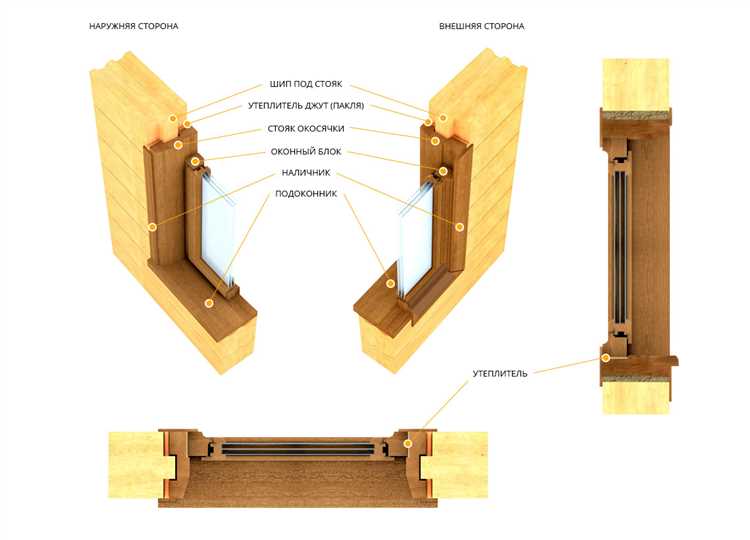

Конструкция окосячки представляет собой деревянную раму, которая принимает на себя всю нагрузку от усадки. Окно монтируется внутри этой рамы, оставаясь в стабильном положении независимо от изменения геометрии стен. В боковых частях применяются скользящие соединения «шип-паз» или «ласточкин хвост», позволяющие вертикальное движение бруса без нарушения целостности оконного узла.
При отсутствии окосячки возможны перекосы створок, утечка тепла и образование мостиков холода из-за нарушения герметичности монтажного шва. Также повышается риск заклинивания оконной фурнитуры, особенно в первые годы эксплуатации.
Для пластиковых окон важна точная геометрия проёма, которую обеспечивает именно окосячка. Без неё крепление анкерами или дюбелями непосредственно к брусу не только неэффективно, но и приводит к повреждению оконной рамы при любом подвижке стен. Оптимальная толщина доски окосячки – 50 мм, материал – сухая строганая доска из лиственницы или сосны с влажностью не выше 12%.
Окосячка также служит дополнительным элементом теплоизоляции. Пространство между ней и стеной заполняется минеральной ватой или льноватином, исключая продувание и промерзание оконного узла. Это особенно важно в угловых и торцевых частях здания, где теплопотери максимальны.
Виды окосячки: обзор подходящих конструкций для бруса

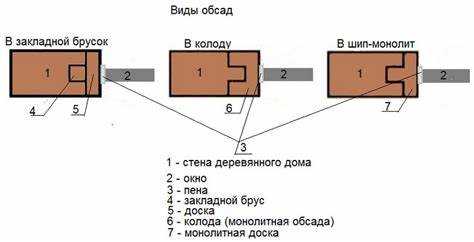

Для брусового дома применяются три основных вида окосячки: в шип, в колоду и телескопическая. Каждый вариант рассчитан на компенсацию усадки и стабильную фиксацию оконного блока в проеме.

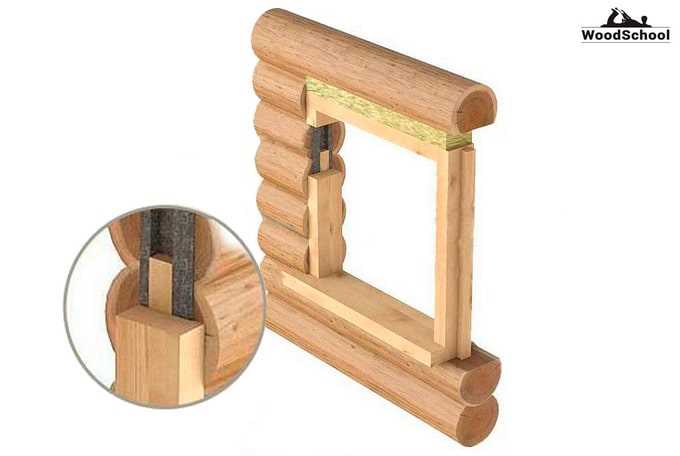

Окосячка в шип – наиболее распространённый тип для строганного бруса. Вертикальные боковины (лафеты) имеют продольный паз, в который вставляется несущий шип, выпиленный в торцах проема. Такое соединение обеспечивает жёсткую фиксацию конструкции без жесткой связи с самим срубом. Толщина лафетов должна быть не менее 50 мм, чтобы исключить деформации.
Окосячка в колоду используется при большом сечении стенового бруса (от 200 мм). Боковые элементы изготавливаются с П-образным вырезом, который охватывает брусовую часть проема. Конструкция трудоемкая, но дает дополнительную жесткость и подходит при высоких нагрузках, например, под массивные стеклопакеты.
Телескопическая окосячка применяется при монтаже окон после полной усадки дома. В этом случае элементы соединяются по типу «шип-паз» с возможностью небольшого горизонтального смещения. Подходит для клееного бруса или домов, где усадка минимальна. Для плотного прилегания требуется точная подгонка пазов и шипов, без щелей и перекосов.
Независимо от типа конструкции, обязательным условием остается использование утеплителя между элементами окосячки и стеной. Оптимальный материал – джутовая лента или пакля. Пену применять недопустимо – она не компенсирует усадочные подвижки и может разрушить раму.
Как выбрать древесину для окосячки в зависимости от породы бруса
Правильный подбор древесины для окосячки напрямую влияет на устойчивость оконного проема и предотвращает деформации. При выборе важно учитывать характеристики основной породы бруса, из которого построен дом.
- Брус из сосны: умеренно мягкая древесина со средней плотностью (около 500 кг/м³). Для окосячки подойдут лиственница или дуб. Сосна склонна к усадке и короблению, поэтому требуется более плотная и стабильная древесина, выдерживающая деформационные нагрузки.
- Брус из лиственницы: плотная и стойкая к влаге (плотность 650–700 кг/м³). Оптимально использовать ту же лиственницу для окосячки – обеспечивается одинаковое поведение материалов при изменении влажности и температуры. Нельзя использовать мягкие хвойные (ель, сосна), они не компенсируют нагрузку от усадки.
- Брус из ели: менее плотная, подвержена усадке и растрескиванию (плотность около 450 кг/м³). Для окосячки предпочтительнее лиственница или термообработанный бук. Такая древесина стабилизирует проем, компенсируя возможные перекосы.
- Клееный брус: минимальная усадка, высокая стабильность. Окосячка может быть выполнена из той же породы, что и сам брус. Допустимо использование прочных хвойных пород, например, ангарской сосны или северной ели.
Не рекомендуется использовать материалы разной степени влажности. Влажность древесины для окосячки не должна превышать 12–14% – это исключает последующие деформации и щели в местах крепления окна.
Для крепления пластиковых окон особенно важна геометрическая стабильность – предпочтение отдается породам с низким коэффициентом линейного расширения. Наиболее подходящие варианты: дуб, лиственница, термообработанный ясень.
Подготовка проемов: размеры, допуски и особенности врубки
Ширина и высота проема в брусовом доме формируется с учетом зазоров на усадку, монтажную пену и толщину обсадной коробки. Для пластикового окна шириной 1200 мм и высотой 1400 мм минимальный чистовой проем должен быть 1260×1460 мм. Это значение включает по 30 мм на каждую сторону: 10 мм на пену, 20 мм – толщина обсады (окосячки).
Допуски при разметке: отклонения по горизонтали и вертикали не должны превышать 2–3 мм на весь проем. Большие отклонения усложнят монтаж обсады и приведут к перекосу оконной рамы. Углы проема обязаны быть строго прямыми (90°), иначе обсадная коробка не будет плотно вставать, что нарушит ее работу как скользящего каркаса.
Особенности врубки под обсаду: в проемах применяется пазовая (Т-образная) система врубки. В вертикальных стойках пропиливается паз глубиной 50–60 мм и шириной под шип направляющей доски (обычно 50 мм). Шип должен плотно входить без люфта. Глубина паза критична – при недостаточной глубине возникает риск перекоса при усадке, при избыточной – теряется жёсткость.
В верхней части проема обязательно оставляется усадочный зазор 40–70 мм между верхом оконной коробки и обсадным брусом. Этот зазор не заполняется пеной, а закрывается наличником. Он компенсирует вертикальную усадку дома, не создавая давления на окно.
Важно: нижняя обвязка проема (подоконник) не должна быть жестко соединена с брусьями стен. Она должна оставаться частью обсады, не воспринимающей нагрузку от усадки.
Технология сборки окосячки с учетом усадки брусового дома
Усадка бруса может достигать 3–7% от высоты стен в течение первых 2–3 лет после строительства. Поэтому при установке окон необходима окосячка, позволяющая избежать деформации оконных конструкций.
Сначала в стене выпиливается оконный проем с припуском 50–70 мм по высоте для компенсационного зазора. В проемах выполняются вертикальные пазы глубиной 50 мм и шириной 50 мм с каждой стороны. В них устанавливаются шипованные направляющие – лафеты, изготовленные из сухой строганой доски толщиной не менее 50 мм. Шипы на лафетах выполняются с натягом, но без заклинивания, чтобы обеспечить свободное вертикальное перемещение бруса при усадке.
Верхняя часть окосячки формируется козырьком (обсадной перемычкой), который устанавливается в запиленные в лафетах чашки. Между верхом оконной рамы и перемычкой оставляется зазор 30–50 мм, который заполняется паклей или джутом и закрывается декоративной наличником. Такой зазор служит компенсацией вертикальной усадки стены над окном.
Крепление лафетов к стенам исключается – они удерживаются исключительно в пазах. Прикручивание или прибивание приводит к заклиниванию конструкции и последующим деформациям. К оконной раме лафеты крепятся саморезами через монтажные пластины или анкеры, но не сквозь брус.
Утепление зазоров между окосячкой и стенами выполняется только мягкими натуральными материалами без пены. Пена используется только между оконной рамой и окосячкой, так как эти элементы неподвижны относительно друг друга.
Контроль вертикали и уровня – обязательный этап. Даже минимальное отклонение приведет к смещению рамы при усадке. Проверка осуществляется уровнем и отвесом после установки каждого элемента окосячки.
Крепление пластикового окна в окосячку: пошаговое описание
Перед монтажом пластикового окна необходимо проверить точные размеры проема и убедиться в правильности установки окосячки, чтобы избежать деформаций и перекосов.
Шаг 1. Подготовка проема
Удалите пыль и остатки древесной стружки из проема, очистите поверхности окосячки. Проверьте горизонтальность и вертикальность с помощью строительного уровня. Если обнаружены отклонения свыше 2 мм, выровняйте поверхность деревянными клиньями.
Шаг 2. Установка монтажных пластин
Закрепите монтажные пластины на раму окна по периметру с шагом 40–50 см. Расстояние от углов до ближайшей пластины не должно превышать 15 см. Пластины обеспечивают жесткость крепления и равномерное распределение нагрузки.

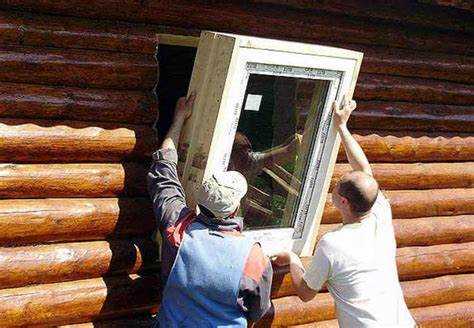

Шаг 3. Введение окна в проем
Аккуратно вставьте пластиковое окно в окосячку. Используйте деревянные клинья для регулировки положения по горизонтали и вертикали, избегая контакта с рамой металлических инструментов, чтобы не повредить профиль.
Шаг 4. Фиксация окна
Закрутите анкеры или саморезы через монтажные пластины в окосячку. Глубина анкеровки должна составлять не менее 60 мм, чтобы обеспечить надежное закрепление. Расположение крепежа – с каждой стороны рамы, с шагом не более 50 см.
Шаг 5. Герметизация и теплоизоляция
Заполните щели между рамой и окосячкой монтажной пеной, используя поршневой пистолет. Пена должна быть низкорасширяющейся, чтобы избежать деформации профиля. После полного высыхания излишки пены срежьте ножом.
Шаг 6. Монтаж откосов
Установите внутренние и внешние откосы, плотно прилегающие к раме и окосячке, чтобы предотвратить продувание и обеспечить эстетичный вид.
Точное соблюдение этих этапов гарантирует долговечность и надежность крепления пластикового окна в брусовом доме с окосячкой.
Типичные ошибки при монтаже окосячки и способы их избежать
Неправильный выбор материала для окосячки ведёт к деформации и растрескиванию в процессе усадки дома. Используйте древесину с влажностью не выше 12%, лучше всего тщательно высушенный строганный брус хвойных пород с естественной вентиляцией перед монтажом.
Отсутствие качественной антисептической и огнезащитной обработки снижает срок службы конструкции и повышает риск повреждений. Обрабатывайте все элементы окосячки до установки, включая торцы и внутренние поверхности, чтобы предотвратить гниение и плесень.
Некорректная подгонка деталей приводит к зазорам, сквознякам и нарушению герметичности. Подгоняйте элементы окосячки максимально точно, используйте монтажный клей и качественные уплотнители для устранения микропроёмов.
Пренебрежение технологией компенсационных зазоров при установке пластиковых окон вызывает деформацию рамы из-за естественной усадки дома. Оставляйте компенсационные зазоры не менее 10 мм между окосячкой и оконной рамой, заполняя их паропроницаемым монтажным шнуром и утеплителем.
Неправильный монтаж крепежа приводит к перекосу конструкции и ухудшению эксплуатации. Используйте нержавеющие саморезы с антикоррозийным покрытием, устанавливайте крепеж с шагом не более 30 см, избегайте чрезмерного затягивания, чтобы не деформировать древесину.
Отсутствие правильного примыкания окосячки к стенам бруса ведёт к проникновению влаги. Обеспечьте плотное прилегание с помощью герметиков, а в местах стыков дополнительно устанавливайте уплотнительные ленты с высокой паропроницаемостью.
Неправильное утепление монтажного шва снижает энергоэффективность. Используйте для утепления монтажную пену с низкой усадкой и высокой адгезией, после отверждения обрезайте излишки и закрывайте швы гидроизоляционными лентами.
Вопрос-ответ:
Что такое окосячка в деревянном доме и зачем она нужна при установке пластиковых окон?
Окосячка — это конструктивный элемент, который представляет собой специальную раму, установленную в проеме стены из бруса. Ее задача — обеспечить ровную и прочную поверхность для монтажа пластиковых окон, а также защитить древесину от деформаций и повреждений. Без окосячки при усадке дома могут появляться трещины вокруг окна, а само окно будет неправильно сидеть в проеме.
Какие материалы обычно используют для изготовления окосячки в доме из бруса?
Для изготовления окосячки применяют древесину с низким уровнем влажности, чаще всего строганный сухой брус или доски хвойных пород, таких как сосна или ель. Иногда используют лиственницу за её прочность и устойчивость к влаге. Важно, чтобы материал был хорошо обработан антисептиками и влагозащитными составами, чтобы продлить срок службы конструкции и предотвратить гниение.
Как правильно установить окосячку перед монтажом пластикового окна в брусовом доме?
Сначала в стене выравнивают и подготавливают проем, удаляя все неровности. Затем из сухого бруса собирают рамную конструкцию, которая должна точно соответствовать размерам окна. Окосячку фиксируют внутри проема так, чтобы она не передавала нагрузку на оконную раму и выдерживала усадочные процессы дома. Особое внимание уделяется качественной герметизации и защите древесины от влаги с помощью уплотнителей и гидроизоляционных лент.
Какие ошибки часто допускают при установке окосячки и как их избежать?
Одной из распространённых ошибок является использование сырой древесины, что приводит к деформациям и растрескиванию. Также неправильно собранная рама может не совпадать с размерами окна, что вызывает сложности при монтаже. Не менее важна плохая герметизация — если уплотнители и гидроизоляция выполнены некачественно, внутрь проема может попадать влага. Чтобы избежать этих проблем, нужно тщательно выбирать материалы, соблюдать технологию сборки и уделять внимание защите окосячки.
Можно ли установить пластиковые окна без окосячки в доме из бруса?
Теоретически монтаж пластикового окна можно выполнить и без окосячки, но это нежелательно. Без неё проемы из бруса подвержены изменению размеров из-за усадки и влажности, что приведет к деформации оконной рамы, трещинам в стенах и плохой герметизации. Окосячка играет роль стабилизатора, позволяя сохранить целостность конструкции и долговечность оконного блока. Поэтому специалисты рекомендуют всегда предусматривать этот элемент при замене или установке пластиковых окон в деревянных домах.
Что такое окосячка в брусовом доме и зачем она нужна при установке пластиковых окон?
Окосячка — это своеобразная рамка из древесины, которая монтируется в проём стены брусового дома перед установкой пластикового окна. Она служит для усиления и выравнивания оконного проёма, обеспечивая правильную геометрию и дополнительную жёсткость конструкции. Благодаря окосячке снижается риск деформаций окна из-за усадки дома и перепадов температуры. Кроме того, она облегчает монтаж и позволяет качественно установить уплотнители, что помогает избежать сквозняков и промерзания.
