Перископ – это оптическое устройство, позволяющее наблюдать за объектами, находящимися вне прямой видимости. Простейшая модель перископа используется по принципу отражения света от двух параллельно расположенных зеркал под углом 45°. Такой прибор можно собрать дома всего за 20–30 минут, используя минимальный набор доступных материалов.
Для создания самодельного перископа потребуется прямоугольная трубка (например, от почтовой упаковки) длиной не менее 30 см. Внутреннее сечение должно быть не менее 5×5 см для комфортного обзора. Два небольших зеркала одинакового размера – около 5×5 см – устанавливаются внутри на противоположных концах трубки. Их необходимо закрепить под углом ровно 45° к продольной оси, иначе изображение будет искажаться или вовсе не передаваться.

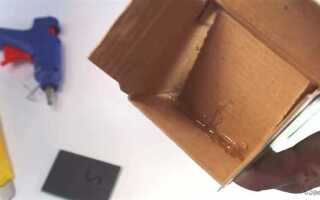

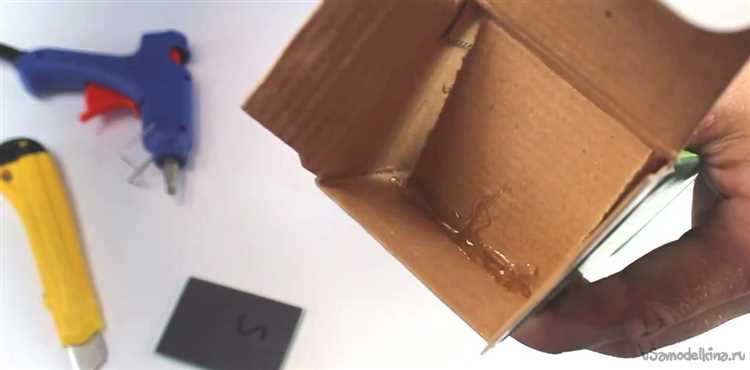

Оптимальное крепление зеркал достигается с помощью плотного картона и горячего клея. Прежде чем окончательно зафиксировать зеркала, проверь точность угла с помощью угольника или шаблона. Любое отклонение приведёт к ухудшению видимости. Для корпуса можно использовать плотный картон, пластиковую трубу или даже разрезанный пополам контейнер от чипсов. Важно, чтобы конструкция была светонепроницаемой: посторонний свет ухудшит контраст и чёткость изображения.
Самодельный перископ – это не просто игрушка. Его можно использовать для наблюдения за животными, безопасного изучения труднодоступных участков или в школьных проектах по физике. Точная геометрия установки зеркал и аккуратность сборки определяют качество работы устройства, поэтому каждый этап требует внимательного подхода.
Выбор подходящих материалов для корпуса перископа
Корпус перископа должен обеспечивать жёсткость, устойчивость к деформации и точное удержание оптических элементов. При выборе материалов важно учитывать доступность, простоту обработки и долговечность.
- Картон высокой плотности (от 300 г/м²) – оптимален для учебных проектов. Подходит гофрокартон от упаковок бытовой техники. Легко режется, хорошо клеится, но не влагостойкий.
- Пластиковые панели ПВХ толщиной 2–3 мм – устойчивы к влаге, не деформируются при механическом воздействии. Обрабатываются ножовкой или канцелярским ножом. Подходят для более долговечных моделей.
- Фанера 4 мм – обеспечивает прочность и геометрическую стабильность. Требует аккуратной распиловки и сверления. Рекомендуется при сборке перископа с точной настройкой углов зеркал.
- Пенокартон (foam board) – лёгкий, режется без усилий, удобен для моделирования. Менее надёжен при длительном использовании, но незаменим при макетировании.
- Пластиковые трубы ПВХ диаметром от 50 мм – применимы при создании цилиндрических корпусов. Необходима торцевая обработка и точная фиксация зеркал под углом 45°.
Избегайте использования тонкого картона, мягкого пластика (например, от бутылок) и пористых материалов, так как они плохо удерживают форму и не обеспечивают нужную жёсткость.
Определение оптимальной длины и угла наклона зеркал
Эффективная работа перископа зависит от правильного расчёта длины корпуса и точного угла наклона зеркал. Стандартный угол отражения для перископов – 45 градусов. При таком наклоне луч света отражается под прямым углом, что обеспечивает прямолинейную передачу изображения от верхнего зеркала к нижнему.
Для зеркал рекомендуется использовать стеклянные элементы с серебряным напылением или акриловые с высоким коэффициентом отражения. Размер каждого зеркала должен быть не меньше 5×5 см при длине корпуса до 30 см. Если длина превышает 30 см, площадь зеркала должна увеличиваться пропорционально, чтобы избежать потерь поля зрения.
Оптимальная длина перископа зависит от предполагаемой высоты наблюдения. Например, для наблюдения через препятствие высотой 40 см, длина корпуса должна быть не менее 45 см с учётом толщины материалов. Увеличение длины требует строгого соблюдения угла в 45 градусов – даже небольшое отклонение на 2–3 градуса приводит к смещению изображения и искажению перспективы.
Фиксация зеркал должна быть жёсткой, без люфта. Допустимое отклонение от оси корпуса – не более 0,5 мм. Нарушение геометрии приводит к появлению «мертвых зон» или разрыву в изображении. При изготовлении рекомендуется использовать угольник и лазерный уровень для точной установки зеркал.
Изготовление корпуса из картона или пластика
Для основы перископа подойдут листовой картон толщиной 1,5–2 мм или листы вспененного ПВХ толщиной 3–4 мм. Размер корпуса зависит от диагонали используемых зеркал, но стандартной считается ширина 5 см, высота 25 см и глубина 5 см.

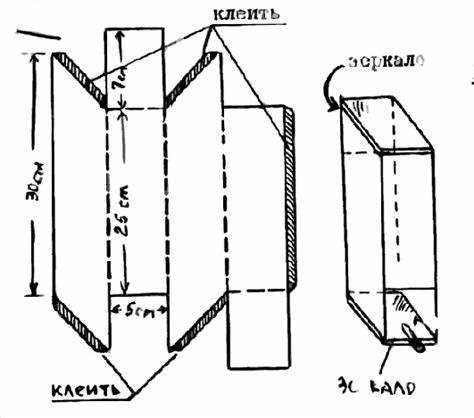

При работе с картоном разметьте прямоугольник 25×20 см, разделите его по ширине на четыре части по 5 см – это будущие стенки. Добавьте по краям припуски 1 см для склейки. Вырежьте одну заготовку и согните по линиям сгиба. Для прочности используйте клей ПВА или термоклей, проклеивая внутренние швы дополнительно бумажными полосками.
Если используется пластик, разметьте и вырежьте четыре отдельные стенки. Просверлите маленькие отверстия на стыках, скрепите стенки саморезами диаметром 2,5 мм или соедините клеем для ПВХ. Для надёжности применяйте уголки или пластиковые направляющие.
На противоположных стенках корпуса прорежьте окна под зеркала под углом 45°. Размеры отверстий – 4,5×4,5 см при использовании зеркал 5×5 см. Расположение: верхнее – на расстоянии 2 см от верхнего края, нижнее – на 2 см выше основания.
Для установки зеркал используйте внутренние полочки, вырезанные из основного материала. Их крепят с наклоном 45°, ориентируясь по шаблону. Зеркала фиксируются двухсторонним скотчем или термоклеем. Обеспечьте точную фиксацию без перекосов.
После сборки проверьте герметичность корпуса – отсутствие щелей улучшает изображение. При необходимости проклейте внутренние углы тёмной изолентой для минимизации светопотерь.
Закрепление зеркал под углом 45 градусов
Для корректной работы перископа необходимо установить два зеркала строго под углом 45 градусов относительно корпуса. Используйте зеркала размером не менее 4×4 см с толщиной не более 3 мм, чтобы избежать искажений и лишней нагрузки на конструкцию.
Изготовьте рамки для зеркал из плотного картона или фанеры толщиной 3–5 мм. Вырежьте проёмы с углом наклона 45°, используя транспортир и острый нож или лобзик. Контроль точности угла осуществляется с помощью угломера или двух соединённых под прямым углом линеек.
Перед установкой очистите зеркальные поверхности от пыли и жира. Зафиксируйте зеркала в рамке с помощью термоклея или тонкого слоя двухстороннего скотча. Убедитесь, что зеркала не смещаются при нажатии. После закрепления проверьте угол с помощью отражения: луч света, направленный на верхнее зеркало, должен точно отражаться во второе и выходить параллельно первоначальному направлению.
Для устойчивости конструкции прикрепите рамки к корпусу перископа с помощью клея ПВА или монтажного клея на водной основе. Удерживайте до полного высыхания. Небольшие зазоры между зеркалом и рамкой можно устранить силиконовым герметиком.
Проверка видимости и устранение искажений
После сборки перископа необходимо проверить, насколько четко передаётся изображение. Установите перископ на устойчивую поверхность и направьте верхнее зеркало на удалённый объект с чёткими границами – например, номерной знак или линейку. Это позволит объективно оценить фокусировку и геометрию изображения.
Основной причиной искажений являются некачественные или неправильно установленные зеркала. Угол наклона каждого зеркала должен быть точно 45°. Отклонение даже на 1° приводит к сужению обзора и смещению изображения. Используйте угольник или транспортир для точной корректировки положения зеркал внутри корпуса.
Если изображение размытое, проверьте чистоту зеркальной поверхности. Даже малейшие отпечатки пальцев вызывают рассеивание света. Для очистки применяйте мягкую безворсовую салфетку и изопропиловый спирт. Зеркала должны быть плоскими – искажения возникают при использовании выгнутых или деформированных элементов.
Также стоит обратить внимание на внутренние поверхности корпуса. Матовая чёрная покраска или оклейка чёрной бумагой минимизирует внутренние отражения, которые могут вызывать «призрачные» дубли изображения. Если внутри используется картон, он должен быть гладким и без заломов.
Проверьте, не смещается ли изображение при повороте перископа. Это может указывать на ослабленные крепления зеркал. Зафиксируйте их с помощью горячего клея или двухкомпонентного эпоксидного состава, обеспечивая жёсткую фиксацию без смещений в процессе эксплуатации.
Доработка конструкции для использования на улице
Для защиты перископа от погодных условий требуется улучшить герметичность и прочность корпуса.
- Корпус изготовьте из влагостойкого материала – пластика ПВХ или обработанного влагозащитным составом дерева.
- Стыки и швы герметизируйте силиконовым герметиком или водостойкой лентой, чтобы предотвратить попадание влаги внутрь.
- Зеркала закрепите на прочной основе с фиксирующими креплениями, чтобы исключить смещение при ветре или вибрации.
- Установите защитное прозрачное окно из оргстекла или поликарбоната перед входным и выходным отверстиями, чтобы избежать попадания грязи и осадков.
- Для устойчивости добавьте ножки или крепления для фиксации конструкции на поверхности (например, вкопайте в землю или прикрутите к опоре).
- Используйте влагозащитные прокладки под креплениями, чтобы минимизировать проникновение воды внутрь.
Для улучшения видимости при ярком солнечном свете:
- Нанесите антибликовое покрытие на стеклянные поверхности зеркал и защитных окон.
- Установите небольшие козырьки над входным и выходным отверстиями, чтобы снизить прямое попадание солнечных лучей.
- Расположите перископ таким образом, чтобы минимизировать отражение от поверхности вокруг.
Для удобства транспортировки и хранения можно сделать корпус разборным, применив соединения на винтах или защелках с резиновыми уплотнителями.
Украшение и оформление перископа для детей
Для создания привлекательного перископа используйте яркие цветные пленки или самоклеящуюся бумагу, которые легко нарезать и приклеить на корпус. Рекомендуется выбрать водоотталкивающие материалы, чтобы защитить устройство от случайных загрязнений и проливов.
Используйте элементы тематического декора: морские стикеры, космические узоры или животные, которые помогут ребенку ассоциировать перископ с любимой сказкой или приключением. Такие наклейки лучше выбирать с плотным клеем, чтобы они не отклеивались при частом использовании.
Для создания эффекта объема и тактильного интереса можно добавить мягкие детали из фетра или поролона. Их крепят на двусторонний скотч, избегая тяжелых элементов, которые могут нарушить баланс конструкции.
Практичным решением станет нанесение на корпус перископа защитного прозрачного слоя лака на водной основе. Он придаст блеск и устойчивость к царапинам без токсичности.
Важно предусмотреть удобное крепление для рук: обмотать боковые части мягкой тканью или использовать термоклей для создания «ручек». Это повысит комфорт использования и снизит риск случайных повреждений.
Для индивидуализации можно добавить именную табличку из плотного картона с гравировкой или надписью, выполненной маркером с водостойкими чернилами. Такой элемент легко заменяется или обновляется по желанию ребенка.
Хранение и уход за самодельным перископом
Для сохранения точности отражения зеркал важно избегать механических повреждений и загрязнений. Перископ храните в сухом помещении при температуре от +5 до +25 °C, чтобы избежать конденсата внутри корпуса.
Зеркала очищайте мягкой микрофибровой салфеткой без использования агрессивных чистящих средств. Для удаления загрязнений применяйте спиртовой раствор или специальные жидкости для оптики, нанося их на салфетку, а не непосредственно на поверхность зеркала.
Корпус перископа из картона или пластика следует защищать от деформаций и изломов. Храните прибор в вертикальном положении, чтобы избежать давления на зеркала и смещения элементов.
Регулярно проверяйте крепления зеркал и, при необходимости, закрепляйте их дополнительно клеем без растворителей или малярной лентой, чтобы предотвратить вибрации и смещение при использовании.
Избегайте длительного воздействия прямых солнечных лучей, которые могут вызвать выцветание и деформацию корпуса, а также ухудшить качество отражения зеркал.
Вопрос-ответ:
Какие материалы понадобятся для изготовления перископа в домашних условиях?
Для создания самодельного перископа потребуются две плоские зеркала одинакового размера, длинная узкая трубка (например, картонная или пластиковая), клей или скотч для крепления зеркал и ножницы или нож для обрезки трубки по нужной длине. Зеркала желательно использовать с чистой и ровной поверхностью, чтобы изображение не искажалось.
Как правильно установить зеркала внутри перископа, чтобы получить чёткое изображение?
Зеркала нужно расположить в трубке под углом 45 градусов к линии взгляда, направленным в разные стороны — одно у верхнего конца трубки, второе у нижнего. Это позволяет свету, проходящему через верхнее зеркало, отражаться вниз к нижнему и дальше в глаз наблюдателя. При этом важно, чтобы зеркала были параллельны друг другу и закреплены прочно, чтобы не смещались при использовании.
Можно ли использовать вместо зеркал другие отражающие поверхности, например, фольгу или металлическую пластину?
Вместо обычных зеркал можно попробовать применить фольгу или блестящие металлические пластины, но качество изображения при этом будет хуже. Такие материалы дают менее чёткое и более размазанное отражение, что снижает удобство наблюдения. Лучше всего подойдут стеклянные или пластмассовые зеркала с гладкой поверхностью, поскольку они дают более яркое и точное отражение.
Какие ошибки чаще всего допускают при сборке перископа и как их избежать?
Основные ошибки при сборке перископа связаны с неправильной установкой зеркал — если угол отклонения отличается от 45 градусов, изображение будет искажено или не появится вовсе. Также часто зеркала закрепляют недостаточно крепко, из-за чего они смещаются при движении. Ещё одна ошибка — использование слишком короткой или широкой трубки, из-за чего перископ становится неудобным и не даёт нужного угла обзора. Чтобы избежать этих проблем, рекомендуется внимательно измерить углы и закреплять детали тщательно.
