Собственный песчаный фильтр позволяет существенно снизить затраты на обслуживание бассейна. В отличие от картриджных или диатомовых систем, песчаный фильтр требует минимального ухода и рассчитан на длительный срок службы – до 5 лет без замены наполнителя. Основной принцип работы основан на способности кварцевого песка задерживать частицы загрязнений размером от 20 до 50 микрон.
Для создания эффективной фильтрационной системы понадобится герметичная ёмкость объёмом не менее 40 литров, пластиковая или металлическая, с возможностью установки фитингов. Также потребуется насос с производительностью не менее 4 м³/ч, кварцевый песок фракцией 0,4–0,8 мм, комплект труб и клапанов для организации водного потока и обратной промывки.
Важно правильно рассчитать скорость фильтрации: она не должна превышать 50 м³/м²/ч, чтобы исключить прорыв загрязнений через песчаную подушку. Внутри фильтра устанавливается распределительная система – обычно это перфорированная труба с прорезями не шире 0,5 мм, предотвращающими вымывание песка в бассейн.
Соблюдение этих параметров обеспечивает стабильную очистку воды и продлевает срок службы оборудования. Самодельный песчаный фильтр, собранный по этим рекомендациям, не уступает по эффективности заводским аналогам и может работать круглый год при правильной консервации на зиму.
Выбор подходящей ёмкости для корпуса фильтра
Оптимальный объём корпуса зависит от производительности насоса и размеров бассейна. Для бассейна объёмом до 20 м³ достаточно ёмкости на 40–50 литров. Для объёма 30–40 м³ потребуется резервуар не менее 80 литров.
Лучше всего использовать пластиковые бочки из пищевого полиэтилена высокого давления (ПНД). Они устойчивы к воде, не подвержены коррозии и легко модифицируются. Идеальны ёмкости с толщиной стенок от 5 мм и крышкой с резьбовым соединением.
Избегайте металлических баков – они ржавеют и требуют антикоррозийной обработки. Стеклопластиковые варианты долговечны, но сложны в самостоятельной обработке.
Для удобства монтажа выбирайте бочку с плоским дном – это упростит установку и обеспечит устойчивость. Желательно наличие широкого горлышка для загрузки песка и обслуживания фильтра. Оптимальный диаметр – от 25 см и выше.
Убедитесь, что ёмкость выдерживает давление до 1,5 бар, особенно если фильтр работает в закрытой системе. Проверку можно провести, наполнив её водой и оставив под давлением не менее суток.
Подбор и укладка слоёв фильтрующей засыпки
Для эффективной работы песчаного фильтра требуется строгое соблюдение последовательности и фракций засыпки. Нижний слой – гравий крупной фракции 5–10 мм. Его толщина – не менее 10 см. Этот слой обеспечивает дренаж и предотвращает вымывание мелких частиц вверх к сливу.
Следующий слой – средний гравий или крупнозернистый песок 2–4 мм. Толщина – 8–10 см. Он выполняет роль буфера между нижним гравием и основным фильтрующим слоем, снижая вероятность его загрязнения.
Основной рабочий слой – кварцевый песок с фракцией 0,4–0,8 мм. Его толщина должна составлять не менее 30–40 см. Мелкий песок ниже 0,4 мм не рекомендуется – он легко уплотняется и снижает производительность фильтра. Более крупный – снижает качество фильтрации.
При укладке каждый слой тщательно выравнивается. Смесь разных фракций недопустима – нарушается градиент фильтрации. Перед засыпкой фильтр промывается водой, чтобы исключить пыль и мусор. После укладки проводится первичная обратная промывка – до полной прозрачности выходной воды.
Как собрать распределительную систему подачи и отвода воды
Распределительная система – ключевой элемент песчаного фильтра. От неё зависит равномерность прохождения воды через слой песка и эффективность фильтрации. Конструкция состоит из центрального коллектора и нескольких радиальных труб с отверстиями. Соберите систему из доступных ПВХ-компонентов диаметром 32–50 мм.
- Возьмите тройник или крестовину ПВХ с диаметром 50 мм – это будет центральный коллектор.
- К каждому выходу подсоедините ПВХ-трубы длиной 20–30 см. Количество труб зависит от диаметра бака, обычно 6–8 штук. Угол наклона должен быть минимальным – трубы должны лежать почти горизонтально.
- На каждой трубе просверлите ряды отверстий диаметром 1,5–2 мм с интервалом 1,5–2 см. Начинайте сверление от края, отступив 2 см. Отверстия располагайте в нижней части трубы – это предотвратит засорение песком.
- После сверления зачистите внутренние и внешние края отверстий, чтобы избежать турбулентности потока.
- Закройте дальние концы труб заглушками на клей или с помощью термосварки.
- Закрепите трубы в коллекторе герметично, используйте ПВХ-клей, проверьте на отсутствие протечек.
Для подачи воды подключите входной патрубок сверху фильтра, направляя поток вниз через песок. Выходной патрубок присоединяется к коллектору распределительной системы, обеспечивая сбор профильтрованной воды. Для повышения надёжности используйте переходники с уплотнительными кольцами и армированные шланги.
Перед окончательной установкой проверьте всю систему под давлением: подайте воду и убедитесь в отсутствии утечек и равномерности струй из распределительных труб. При необходимости подрежьте или переориентируйте отдельные элементы для симметрии потока.
Изготовление и герметизация крышки фильтра
Крышка изготавливается из прочного материала, выдерживающего давление воды – оптимально использовать капролон или крышку от пластикового бака с резьбовым соединением. Диаметр должен соответствовать горловине корпуса фильтра, обеспечивая плотное прилегание.
В центре крышки сверлится отверстие под патрубок подачи воды, диаметром 32–40 мм. Устанавливается пластиковый штуцер с внешней резьбой и уплотнительным кольцом. С внутренней стороны фиксируется гайкой, дополнительно используется сантехнический герметик на основе силикона или полиуретана.
Для доступа к фильтрующему элементу крышка должна быть съёмной, но герметичной. По контуру врезается уплотнительный резиновый шнур диаметром 5–8 мм. Если используется резьбовая крышка – витки промазываются фум-лентой или пастой Loctite 577, предотвращающей протечки при давлении до 3 атм.
После установки крышки проводится испытание: корпус наполняется водой, создаётся давление 1,5–2 атм. В течение 15 минут проверяется наличие подтеков. При обнаружении негерметичности – дополнительно наносится герметик на соединения и уплотнительные участки.

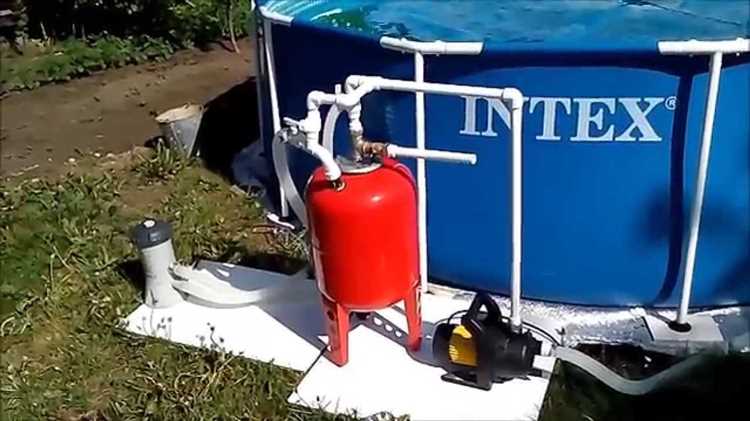

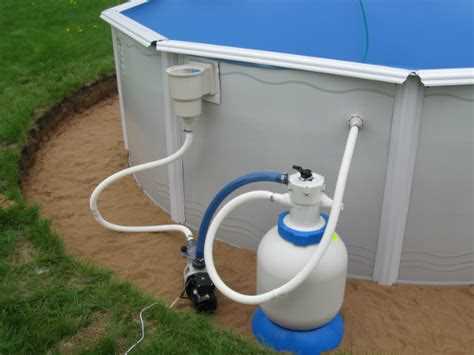

Подключение фильтра к насосному оборудованию
Для эффективной работы песчаного фильтра его подключение к насосу должно обеспечивать герметичность и оптимальный поток воды. Насос устанавливается перед фильтром, так как вода сначала проходит через насос, затем поступает в фильтр под давлением.
Используются трубы ПВХ диаметром не менее 32 мм. При длине магистрали более 5 метров целесообразно увеличить диаметр до 40 мм, чтобы снизить гидравлическое сопротивление. Все соединения фиксируются клеевыми фитингами с использованием специального ПВХ-клея, устойчивого к воздействию воды и химии бассейна.
К входу фильтра подключается нагнетательная линия от насоса. На выходе устанавливается обратный клапан, предотвращающий слив воды при остановке оборудования. Между насосом и фильтром рекомендуется монтировать шаровой кран для быстрого перекрытия потока при обслуживании.

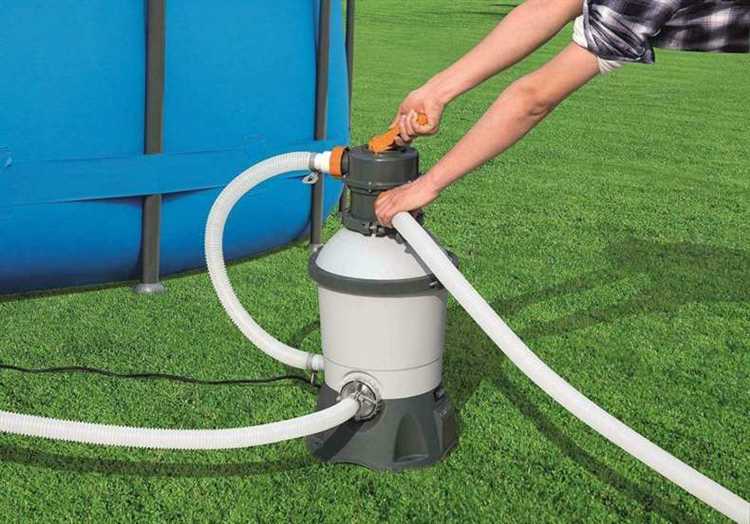

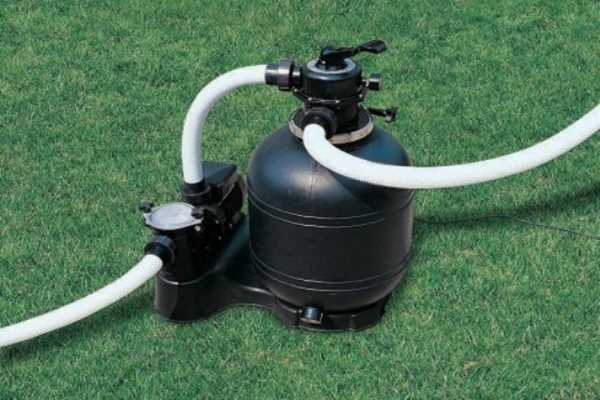

Если фильтр снабжен 6-позиционным клапаном, к нему подключаются дополнительные линии: дренаж и возврат воды в бассейн. Для этих линий также используются ПВХ-трубы с герметичными соединениями. При монтаже важно обеспечить отсутствие перегибов и провисаний труб, особенно на участках с давлением.
Электропитание насоса подключается через автоматический выключатель с УЗО. Кабель укладывается в гофру и защищается от влаги. Все элементы системы должны быть доступны для обслуживания, при этом фильтр и насос размещаются на твердом основании с обязательной защитой от осадков.

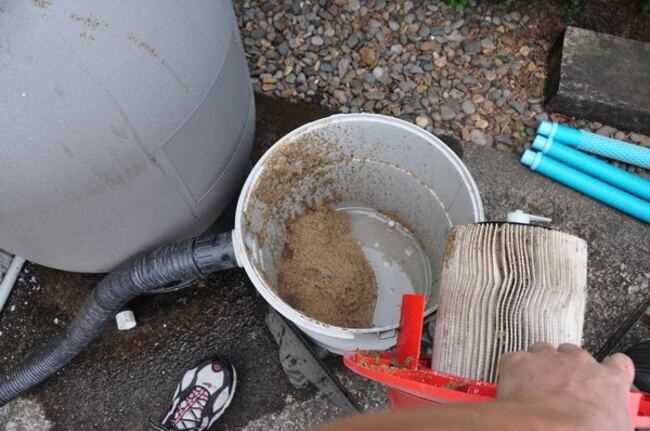

Промывка и обслуживание самодельного песчаного фильтра

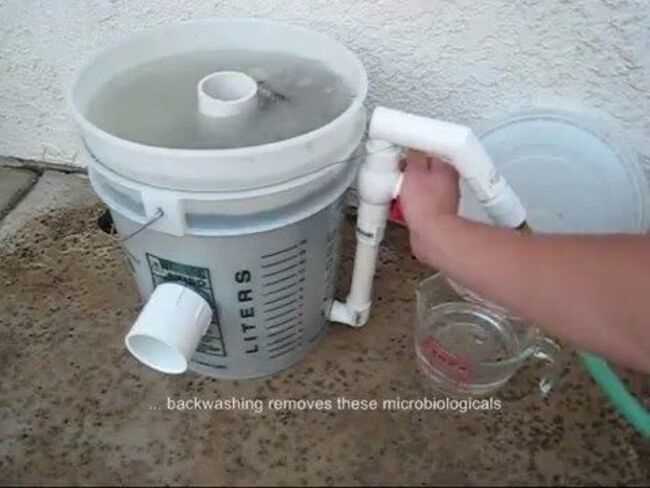

Промывка фильтра проводится при повышении дифференциального давления на манометре более 0,3–0,5 бар или заметном снижении напора воды. Для обратной промывки необходимо перекрыть подачу воды на фильтр, открыть выпускной кран и переключить клапан в режим «обратная промывка».
Продолжительность промывки – от 3 до 5 минут, пока вода из выпускного отверстия не станет прозрачной. После этого клапан переводят в режим «промывка» для удаления остатков грязи и песка, что занимает 1–2 минуты. Затем фильтр возвращают в рабочий режим.
Рекомендуется промывать фильтр не реже одного раза в неделю при интенсивной эксплуатации и минимум раз в две недели при умеренной нагрузке. Частота зависит от загрязнённости бассейна и условий окружающей среды.
Для контроля состояния песка его необходимо менять раз в 3–4 года. Старый песок утрачивает гранулометрическую структуру, что снижает эффективность фильтрации и увеличивает сопротивление фильтра.
Важным этапом обслуживания является проверка уплотнителей и соединений. Все резиновые прокладки должны сохранять эластичность и обеспечивать герметичность. При наличии протечек их нужно заменить без промедления.
Зимой, при отключении бассейна, фильтр обязательно опорожняют от воды и просушивают, чтобы избежать повреждения корпуса и клапанов из-за замерзания.
Регулярное обслуживание и своевременная промывка продлевают срок службы самодельного песчаного фильтра и обеспечивают стабильную работу системы очистки.
Проверка давления и устранение возможных протечек
Для контроля работы песчаного фильтра важно регулярно проверять давление на манометре. Оптимальное рабочее давление обычно указано в инструкции и составляет 0,2–0,4 МПа (2–4 бара). Значение выше нормы сигнализирует о загрязнении фильтра или нарушении циркуляции воды.
Проверка давления: замерьте показания на холодной системе перед запуском насоса и после 15 минут работы. Если давление стабильно повышается, фильтр нуждается в промывке или замене песка.
Диагностика протечек: визуально осмотрите все соединения, манометры, краны и корпуса фильтра. Для обнаружения мелких течей применяйте мыльный раствор – пузыри укажут на места нарушенной герметичности. Особое внимание уделяйте уплотнительным кольцам и сварным швам.
Устранение протечек: замените повреждённые уплотнители силиконовыми кольцами соответствующего диаметра. При трещинах в корпусе используйте специальные эпоксидные составы для пластика или металла. Сложные дефекты требуют разборки фильтра и ремонта соединений с помощью фум-ленты или герметика для труб.
После ремонта повторно проверьте давление. Стабилизация показателей и отсутствие видимых подтеканий подтверждают исправность системы. Регулярный контроль предотвращает выход фильтра из строя и продлевает срок эксплуатации бассейна.
Вопрос-ответ:
Как правильно подобрать песок для самодельного фильтра бассейна?
Для фильтра лучше всего использовать кварцевый песок с размером зерен от 0,4 до 0,8 мм. Такой песок обладает хорошей способностью задерживать загрязнения и пропускать воду с минимальным сопротивлением. Следует избегать слишком мелкого или слишком крупного песка, так как это снижает качество фильтрации. Перед заливкой песок необходимо тщательно промыть, чтобы убрать пыль и мелкие частицы.
Какие основные этапы монтажа песчаного фильтра своими руками?
Сначала нужно подготовить корпус для фильтра — обычно используется металлическая или пластиковая емкость. Затем устанавливают фильтрующий слой из подготовленного песка, иногда дополнительно добавляют слой гравия для равномерного распределения воды. После этого подключают трубы для подачи и отвода воды, проверяют герметичность соединений. В конце запускают систему, чтобы убедиться в правильной работе и отсутствии протечек.
Как часто требуется менять или промывать песок в самодельном фильтре?
Промывку песка рекомендуется делать примерно раз в 1-2 месяца, в зависимости от интенсивности использования бассейна и загрязнённости воды. Если песок сильно загрязнен и промывка не помогает, его заменяют полностью — обычно это требуется раз в 3-4 года. Важно следить за давлением в системе: при повышении давления фильтр начинает работать хуже, это сигнал к промывке или замене песка.
Можно ли использовать самодельный песчаный фильтр для бассейна большого объема?
Да, можно, но для больших бассейнов потребуется увеличенный объем фильтрующего материала и более мощный насос. При самостоятельном изготовлении важно правильно рассчитать размеры фильтра и подобрать подходящие материалы, чтобы обеспечить достаточную скорость фильтрации. Важно помнить, что крупный бассейн требует более тщательного обслуживания и регулярной проверки работы системы.
Какие ошибки часто встречаются при изготовлении песчаного фильтра своими руками?
Одной из распространённых ошибок является неправильный выбор песка — использование слишком крупного или загрязнённого материала ухудшает качество фильтрации. Также часто допускают ошибки при герметизации соединений, что приводит к протечкам. Иногда неправильно рассчитывают толщину слоя песка, из-за чего вода проходит слишком быстро или слишком медленно. Ещё одна ошибка — отсутствие регулярной промывки, что снижает эффективность очистки воды.
Какие материалы понадобятся для самостоятельного изготовления песчаного фильтра для бассейна?
Для создания песчаного фильтра потребуется несколько основных компонентов: корпус фильтра (обычно это прочный пластиковый или металлический резервуар), фильтрующий материал — кварцевый песок определенной фракции, трубки для подачи и отвода воды, клапаны и соединительные элементы. Также полезно иметь под рукой строительный клей или герметик для надежного соединения деталей. Важно подобрать песок с правильным размером зерен, чтобы фильтрация была максимально качественной и вода оставалась чистой.
