Врезка в пластиковую водопроводную трубу – задача, требующая точности и правильного выбора метода в зависимости от типа трубы и условий эксплуатации. Полиэтиленовые и полипропиленовые трубы обладают высокой гибкостью и устойчивостью к коррозии, но требуют специальных соединительных элементов для герметичности и надежности.
Наиболее распространённые способы врезки включают использование компрессионных фитингов, муфт с резьбовыми переходниками и специальные хомуты с врезным отводом. Каждый метод обладает своими техническими особенностями: компрессионные фитинги обеспечивают быстрое и надежное соединение без нагрева, а врезные хомуты позволяют провести ремонт или подключение без демонтажа участка трубы.
При выборе способа важно учитывать диаметр трубы, давление в системе и доступность оборудования. Для труб диаметром от 20 мм до 63 мм оптимальным вариантом считаются компрессионные фитинги, обеспечивающие давление до 10 бар. Для более крупных магистралей или временных решений применяют хомуты с резьбовыми врезками, которые выдерживают давление до 16 бар при условии правильной установки.
Правильная подготовка места врезки, включая очистку и обезжиривание поверхности, а также соблюдение рекомендаций производителя по затяжке и монтажу, критично влияют на долговечность соединения. Использование специализированных инструментов, таких как труборезы и калибраторы, исключает деформацию трубы и снижает риск протечек.
Выбор инструмента для врезки в пластиковую трубу
Для качественной и надежной врезки в пластиковую водопроводную трубу требуется специализированный инструмент, обеспечивающий точность и сохранность материала.
- Резак для пластиковых труб (труборез) – предпочтителен для ровного и чистого среза. Модель с роликом и лезвием гарантирует минимальное заусенцев и деформацию.
- Труборез с хомутом для сверления
- Сверло с ограничителем глубины
- Клещи для обжима
- Нож-резак для полиэтиленовых труб
Выбор зависит от диаметра трубы и типа фитинга. Для труб диаметром до 50 мм достаточно ручного трубореза, для больших диаметров предпочтительны электрические или гидравлические устройства с функцией точного реза.
При работе с армированными трубами из сшитого полиэтилена рекомендуется использовать инструменты с усиленным лезвием, чтобы избежать заусенцев и микротрещин.
Инструменты с регулируемыми ограничителями глубины и угла реза минимизируют ошибки и снижают риск протечек после монтажа.
Подготовка трубы к врезке: очистка и разметка
Перед началом врезки необходимо тщательно очистить поверхность трубы в месте установки фитинга. Удалите грязь, пыль и следы масел с помощью ветоши, смоченной изопропиловым спиртом или специальным очистителем для пластика. Остатки загрязнений ухудшают герметичность соединения и могут вызвать протечки.
После очистки дайте трубе полностью высохнуть. Для точной разметки используйте тонкий маркер или фломастер с устойчивыми чернилами, не стирающимися от влаги. Разметку выполняйте в соответствии с диаметром и глубиной врезаемого элемента, учитывая припуски на монтаж и уплотнительные кольца.
Для создания ровного контура отверстия используйте лекало или шаблон, который подходит по диаметру фитинга. Нанесённая линия должна быть непрерывной и четкой, чтобы избежать перекосов при резке. Измерьте расстояния до ближайших ответвлений и изгибов трубы, чтобы обеспечить удобство монтажа и предотвратить механические напряжения в месте врезки.
Если врезка предусматривает установку хомута или переходника, отметьте места крепления, проверив доступ к инструменту и равномерность прилегания. Точная разметка значительно снижает вероятность ошибок при последующей резке и монтажных операциях.
Технология врезки с использованием фитингов с компрессионным соединением
Компрессионные фитинги предназначены для быстрого и надежного подключения к пластиковым трубам без необходимости пайки или клея. Для врезки требуется выполнить следующие шаги:
- Выбор фитинга по диаметру трубы. Компрессионные фитинги выпускаются под стандартные размеры труб: 16, 20, 25, 32 мм. Размер должен совпадать с наружным диаметром трубы.
- Подготовка трубы:
- Отмерить и отметить место врезки.
- Отрезать трубу ровно, используя труборез или острый нож.
- Удалить фаску и заусенцы с кромки трубы, чтобы избежать повреждения уплотнительных колец.
- Очистить поверхность трубы от загрязнений и влаги.
- Установка фитинга:
- Разобрать компрессионный фитинг: снять гайку, сжимающее кольцо (обжим) и уплотнительное кольцо (обычно из резины или EPDM).
- Надеть на трубу гайку, затем сжимающее кольцо.
- Вставить трубу в тело фитинга до упора, чтобы уплотнительное кольцо обеспечило герметичность.
- Подвинуть сжимающее кольцо к уплотнительному и закрутить гайку вручную.
- Затянуть гайку разводным ключом до упора, но без чрезмерных усилий – переизбыточное затягивание может деформировать трубу и ухудшить герметичность.
- Проверка соединения:
- Подать воду под рабочим давлением (обычно до 10 бар) и проверить герметичность.
- При выявлении протечек затянуть гайку чуть сильнее или разобрать и повторить установку с заменой уплотнительного кольца.
Важно учитывать, что компрессионные фитинги не рекомендуются для труб с очень тонкими стенками (меньше 2 мм) и для труб, эксплуатируемых при температуре выше 60 °C, так как уплотнительные элементы могут быстро изнашиваться.
Преимущества этого метода – простота монтажа без специнструмента, возможность демонтажа и повторного использования фитинга.

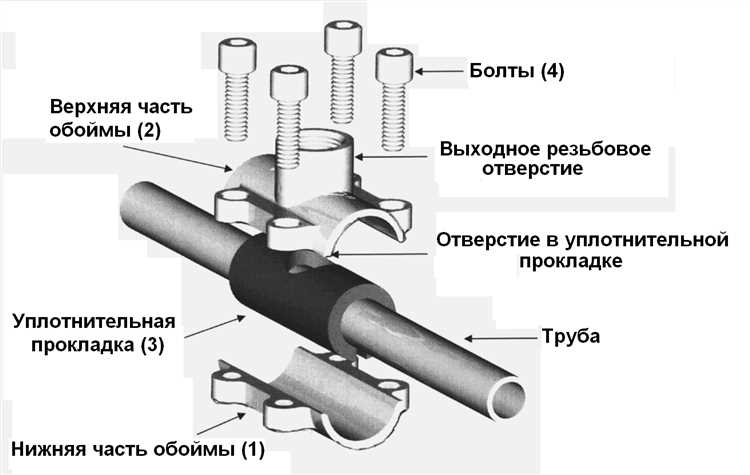

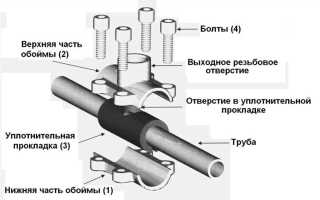

Применение хомутов для быстрого подключения ответвлений
Хомуты с отводом предназначены для оперативного создания ответвлений на пластиковых трубах диаметром от 20 до 110 мм. Для монтажа требуется ровный участок трубы без механических повреждений и трещин.
Перед установкой поверхность трубы необходимо очистить от грязи и обезжирить. Хомут закрепляется с помощью встроенного уплотнительного резинового кольца, обеспечивающего герметичность без применения дополнительных герметиков.
Диаметр хомута подбирается с учетом наружного диаметра трубы и толщины стенки. Излишне свободное крепление снижает надежность соединения, чрезмерное – может повредить трубу.
Врезка осуществляется путем высверливания отверстия через отвод хомута после его закрепления. Использование сверла соответствующего диаметра предотвращает образование заусенцев и микротрещин.
Для труб ПНД и ПП допускается применение хомутов с металлическим или пластиковым отводом. Металлические обеспечивают более прочное соединение при высоком давлении до 10 бар.
Рекомендуется периодический контроль затяжки хомута, особенно при изменениях температуры и давления в системе.
Монтаж ответвления с помощью пресс-фитингов на пластиковую трубу
Для организации ответвления на пластиковую водопроводную трубу используется пресс-фитинг с отводом, обеспечивающий надежное и герметичное соединение без сварки и клея. Оптимальный выбор – пресс-фитинги из полиэтилена высокого давления (PE-HD) или металлопластика, совместимые с материалом основной трубы.
Перед установкой необходимо тщательно очистить и обезжирить поверхность трубы в зоне монтажа. Место врезки размечается с учетом минимального расстояния от фитинга до ближайших поворотов и соединений – не менее 10 диаметров трубы для снижения напряжений в месте соединения.
Срез трубы выполняется ровно, без заусенцев и деформаций, строго перпендикулярно оси. Для предотвращения повреждений при обжимании пресс-клещами внутренняя часть фитинга и труба должны быть чистыми и сухими.
Пресс-фитинг надевается на подготовленную трубу до упора. Далее обжим производится специализированным пресс-инструментом с матрицами, соответствующими диаметру трубы. Для труб диаметром 16-32 мм достаточно одного обжима, для больших диаметров – двух параллельных обжимов с шагом 5-7 мм.
После обжима необходимо визуально и механически проверить качество соединения: пресс-кольцо должно быть симметричным, без трещин и щелей, труба не должна прокручиваться внутри фитинга. Рекомендуется проводить гидростатическое испытание под давлением, превышающим рабочее на 1,5 раза, для выявления дефектов монтажа.
Использование пресс-фитингов позволяет выполнять ответвления без дополнительных муфт и клеевых составов, что значительно сокращает время монтажа и повышает долговечность водопроводной системы за счет отсутствия внутренних неровностей и слабых зон соединения.
Особенности сверления пластиковых труб для установки тройников
При сверлении пластиковых труб необходимо использовать сверла с острым режущим краем, предпочтительно спиральные сверла по металлу или специальные сверла для пластика диаметром, соответствующим диаметру тройника. Рекомендуется сверлить на минимально возможных оборотах дрели – 300–500 об/мин, чтобы избежать плавления материала.
Ключевой момент: перед сверлением труба должна быть надёжно зафиксирована, чтобы исключить смещение и деформацию. Для упрощения центровки отверстия можно предварительно сделать легкую точку кернером.
Резка должна выполняться с лёгким нажимом, без усилий, позволяющих трубе прогреваться и деформироваться. Если толщина стенки трубы превышает 4 мм, сверление рекомендуется проводить в несколько этапов: сначала небольшой диаметр, затем увеличить до нужного размера.
Нельзя использовать ударное сверление. Для пластиковых труб оптимальна плавная и стабильная подача сверла. После сверления кромки отверстия требуется аккуратно обработать наждачной бумагой или ножом для удаления заусенцев, что улучшит плотность соединения с тройником.
При работе с трубами из ПВХ или ПП важно учитывать температурный режим: сверление при температуре ниже +5°C повышает риск растрескивания, а при температуре выше +40°C – размягчения пластика.
Проверка герметичности соединения после врезки
После выполнения врезки необходимо провести тест на герметичность под рабочим давлением системы. Для этого закрывают подачу воды, затем подсоединяют манометр или датчик давления к участку врезки.
Давление в системе должно соответствовать максимальному рабочему уровню, обычно от 4 до 6 атмосфер в бытовых системах. Если манометр показывает стабильное давление в течение 10–15 минут без падений, соединение считается герметичным.
При отсутствии манометра можно провести визуальный осмотр: тщательно осмотреть место врезки и соединения на наличие капель, подтеков и признаков влаги с помощью сухой белой ткани или бумаги.
Рекомендуется дополнительно проверить соединение под нагрузкой, запуская систему в работу и наблюдая за местом врезки в течение 30 минут. При появлении влажности следует немедленно прекратить эксплуатацию и разобрать соединение для устранения дефектов.
При использовании компрессионных фитингов или муфт важно убедиться, что гайки затянуты с рекомендованным усилием, указанным производителем, чтобы избежать микроподтеков, которые не всегда видны сразу.
Рекомендации по ремонту и повторной врезке в пластиковую трубу
Перед началом ремонта отключите подачу воды и слейте остатки жидкости из системы. Используйте специализированный пластиковый ремонтный хомут с резиновым уплотнителем, соответствующим диаметру трубы. Для повторной врезки обязательно очистите место повреждения от загрязнений и заусенцев, применяя наждачную бумагу или мелкую металлическую щетку.
Вырезать отверстие под врезку следует строго с помощью ручного или электрического корончатого сверла, диаметр которого точно соответствует диаметру фитинга или ответвления. При повторном монтаже используйте пластиковые вставки или муфты, совместимые с типом трубы (ПНД, ППР и др.), чтобы избежать несовместимости материалов и ухудшения герметичности.
Критично: проверяйте ровность среза трубы, отсутствие трещин и деформаций. Все соединения должны быть выполнены с помощью сварки горячим воздухом или методом электросварки для ППР, либо с использованием специальных компрессионных или быстрозажимных фитингов для ПНД. Запрещается применять клей или герметики, не предназначенные для пластиковых труб.
После установки фитинга проведите испытание давления не менее 1,5 раза выше рабочей нормы системы, чтобы выявить возможные протечки. В случае обнаружения подтеков замените уплотнительные элементы и проверьте правильность монтажа. При необходимости повторной врезки соблюдайте минимальные расстояния между точками подключения – не менее 30 см, чтобы сохранить целостность трубы и предотвратить ослабление конструкции.
Храните инструменты и материалы в сухом помещении и избегайте воздействия прямых солнечных лучей на пластиковые детали перед установкой – ультрафиолет ускоряет старение материала. Соблюдение этих рекомендаций обеспечит надежность ремонта и длительный срок эксплуатации водопроводной системы.
Вопрос-ответ:
Какие инструменты понадобятся для врезки в пластиковую водопроводную трубу?
Для работы потребуются специальные резаки или ножовка по металлу для точного и ровного разреза трубы, а также паяльник или фитинги для подключения ответвления. Часто используют муфты, тройники и хомуты с уплотнителями. Дополнительно стоит подготовить измерительные приборы для проверки герметичности и уровень для правильного монтажа.

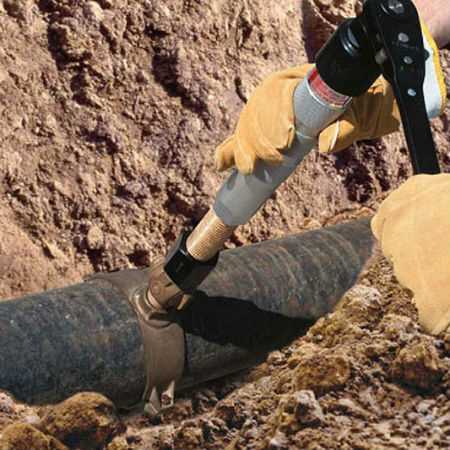

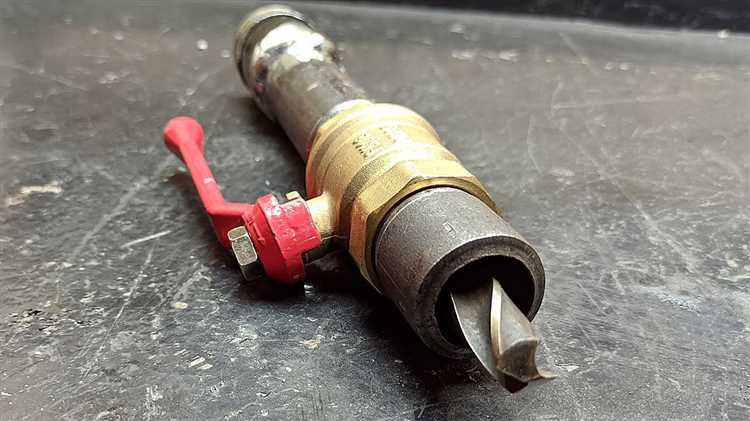

Можно ли выполнять врезку в пластиковую трубу под давлением воды?
Врезка под давлением возможна, но требует особой аккуратности и применения специализированных компрессионных или хомутовых фитингов с уплотнительными элементами. Такие соединения позволяют избежать отключения водоснабжения и минимизировать риск протечек. Однако не всегда рекомендуется проводить работы под давлением без опыта, так как это повышает вероятность ошибок.
Как правильно подготовить место для врезки в пластиковую трубу?
Подготовка начинается с выбора подходящего участка трубы, где не будет напряжений и изломов. Труба очищается от грязи и остатков старого покрытия. Затем необходимо разметить место для врезки, учесть направление потока воды и обеспечить доступ к месту для удобства монтажа. В некоторых случаях трубу следует обезжирить, чтобы обеспечить надежное соединение с фитингом.
Какие виды фитингов подходят для врезки в пластиковые водопроводные трубы?
Для пластиковых труб обычно используют компрессионные фитинги, которые легко монтируются без пайки, а также муфты и тройники с уплотнительными кольцами. Популярны и пресс-фитинги, обеспечивающие надежное соединение с минимальными усилиями. Выбор зависит от диаметра трубы, условий эксплуатации и необходимости демонтажа в будущем.
Как избежать протечек после врезки в пластиковую трубу?
Чтобы предотвратить утечки, важно тщательно подготовить поверхность трубы, подобрать подходящий фитинг, правильно его установить и закрепить. Обязательно проверяйте герметичность соединения после монтажа, используя давление воды и осмотр места врезки. При необходимости применяют дополнительные уплотнители или герметики, подходящие для пластиковых систем.
