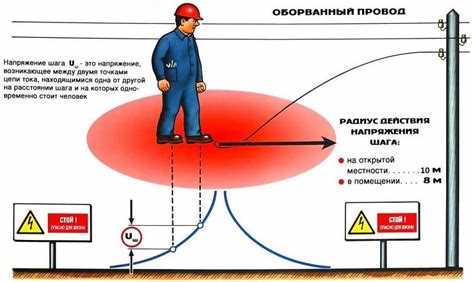

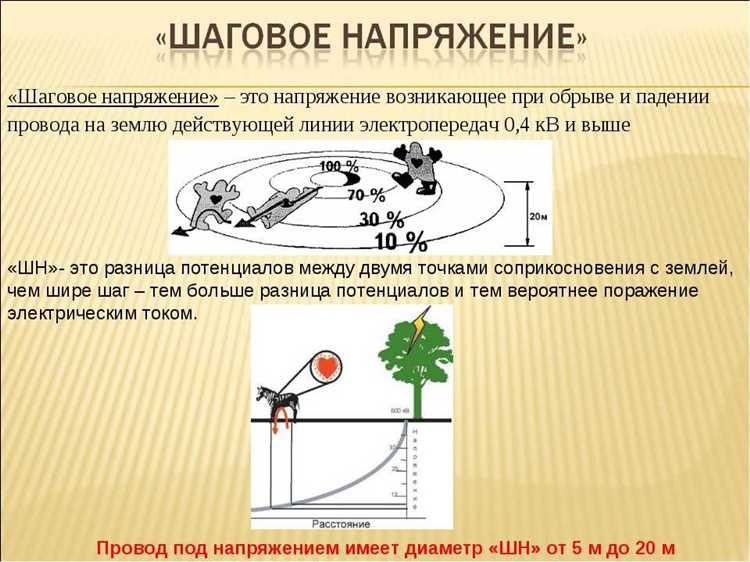

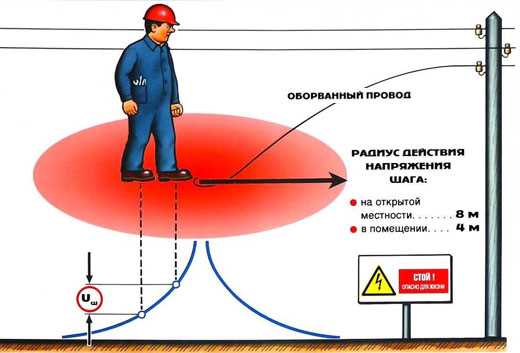

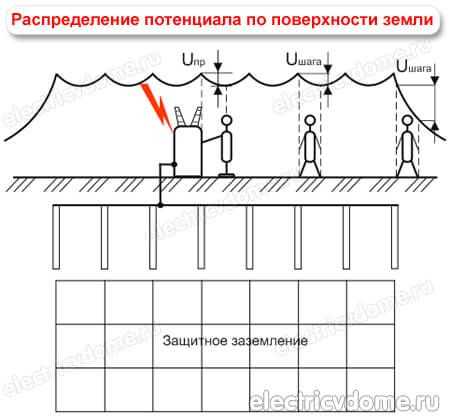

Зона шагового напряжения образуется при поражении земли током, чаще всего в результате обрыва провода линии электропередачи. Потенциал земли распределяется неравномерно, и между двумя точками, на которые одновременно ступает человек, возникает напряжение. Даже при напряжении 220 В ток, проходящий через тело, может быть смертельно опасным.
Наиболее опасное расстояние – 0,8–1,2 метра между стопами, соответствующее обычному шагу. При этом напряжение между ногами может достигать десятков вольт на каждый метр. В сельской местности, особенно вблизи опор ЛЭП, вероятность попадания в такую зону возрастает в разы.
Первое правило: не убегать. Двигаясь бегом, человек увеличивает расстояние между точками контакта с землёй, тем самым увеличивая разность потенциалов. Выходить из зоны нужно мелкими шагами – стопа к стопе, не отрывая ног от земли, или передвигаться «гусиным шагом». Альтернативный способ – прыжками на двух ногах, удерживая ноги вместе.
Если рядом есть другие люди, предупреждать их необходимо громко, но не приближаясь. Контакт между людьми может привести к передаче тока. Помощь пострадавшему оказывается только после отключения источника напряжения или при использовании диэлектрических средств – перчаток, ковров, спасательных штанг.
Знание этих правил особенно важно для сотрудников коммунальных служб, фермеров, водителей и пешеходов, часто находящихся вблизи объектов электросетей. Безопасность в зоне шагового напряжения зависит не от реакции, а от правильных действий в первые секунды после инцидента.
Определение границ зоны шагового напряжения на местности
Границы зоны шагового напряжения определяются исходя из предполагаемого пути тока от точки контакта с землей, например, при падении провода ЛЭП. Радиус зоны зависит от напряжения линии, сопротивления грунта и мощности тока замыкания. Для ВЛ 10 кВ при сопротивлении грунта 100 Ом и токе замыкания 1 кА опасная зона может достигать 8–10 метров от точки касания.
Для точного определения необходимо использовать формулу: Uш = I × ρ / (2 × π × r), где Uш – шаговое напряжение, I – ток замыкания, ρ – удельное сопротивление грунта, r – расстояние от точки касания. Принимается, что опасное напряжение начинается от 40 В для сухого грунта, от 12 В – для влажного.
Полевое определение границ проводится с использованием вольтметров с штыревыми электродами. Электроды размещают на расстоянии 0,8 м друг от друга – среднем шаге взрослого человека. Измерения проводят по радиусам от предполагаемого центра поражения. Зону считают опасной, если измеренное шаговое напряжение превышает допустимые значения, установленные ГОСТ 12.1.038.
При невозможности измерений необходимо ориентироваться на максимальный радиус возможного растекания тока. Для ЛЭП 35 кВ он может превышать 15 метров. В таких случаях границу следует устанавливать с запасом – не менее 20 метров от точки падения провода.
Границы обозначают видимыми маркерами или сигнальными лентами. При авариях на подстанциях или опорах необходимо учитывать особенности рельефа: ток растекается по кратчайшему пути, концентрируясь в понижениях и местах с повышенной влажностью.
Выбор безопасного направления выхода с учётом рельефа
При попадании в зону шагового напряжения необходимо двигаться в сторону, минимизирующую перепады высот. Электрический потенциал быстрее распределяется по участкам с выраженным уклоном, особенно в направлении стока воды. Поэтому избегайте движения по ложбинам, оврагам, канавам – здесь ток может концентрироваться и усиливаться из-за влагонакопления.
Оптимальное направление – вверх по склону или по сухому гребню, если позволяет рельеф. Даже при незначительном уклоне предпочтительнее выбирать направление, ведущее к возвышенности. Уклон более 5 градусов увеличивает скорость стекания потенциала, снижая риск поражения.
Если местность равнинная, двигайтесь перпендикулярно предполагаемой траектории прохождения тока – обычно от места контакта провода с землёй по линии наименьшего сопротивления. Визуально это можно определить по влажным участкам, металлическим предметам, корням деревьев – они могут направлять ток.
Никогда не двигайтесь к объектам, потенциально соединённым с землёй: опорам, металлическим трубам, заборам. Их наличие и расположение должны определять направление отхода в противоположную сторону. Следите за устойчивостью поверхности: рыхлая или увлажнённая почва увеличивает сопротивление и может снизить напряжённость поля.
Положение тела и длина шага для минимизации напряжения
Корпус должен быть слегка наклонён вперёд, при этом центр тяжести следует удерживать ближе к передней части стопы. Это обеспечивает устойчивость и снижает вероятность образования шагового напряжения между контактными точками тела и поверхности с разными потенциалами.
Руки необходимо держать прижатыми к телу, не допуская их произвольного свисания или раскачивания. Это уменьшает площадь контакта и исключает возможность образования токопроводящего моста между телом и предметами с другим электрическим потенциалом.
Шаг должен быть минимальной длины – не более 10–15 см. Чем короче шаг, тем меньше разность потенциалов между пяткой одной ноги и носком другой. При длине шага более 60 см при напряжённости поля 1 кВ/м возможна разность потенциалов до 600 В, что представляет опасность при токе утечки через тело.
Передвижение следует выполнять скользящим движением, не отрывая стоп от поверхности. Это позволяет минимизировать колебания напряжения между точками контакта и исключить дуговой пробой при разрыве электрической цепи через тело.
Не поворачивайтесь резко и не разворачивайтесь на месте: вместо этого делайте последовательные небольшие шаги с разворотом корпуса, сохраняя устойчивое положение и постоянное распределение веса.
Использование подручных средств для изоляции при движении
При попадании в зону шагового напряжения необходимо минимизировать контакт с землёй и обеспечить максимальную изоляцию от возможного тока. Если специальных средств нет, можно использовать предметы, обладающие высокими диэлектрическими свойствами.
Резиновая обувь – при отсутствии диэлектрических галош подходит обувь с толстой резиновой подошвой без металлических вставок. Толщина подошвы не менее 10 мм снижает риск пробоя, особенно если подошва сухая.
Полиэтилен и пластик – можно обернуть обувь несколькими слоями плотного полиэтилена (например, мусорные пакеты) и плотно зафиксировать скотчем. Также подойдут пластиковые крышки, подставленные под стопы при шагании.
Сухие доски, фанера – позволяют увеличить сопротивление между телом и землёй. Перемещаться нужно, не отрывая ног от подложки, перетаскивая её вместе с собой.
Автомобильные коврики из резины – временное решение, обеспечивающее изоляцию. Желательно использовать два слоя для повышения сопротивления.

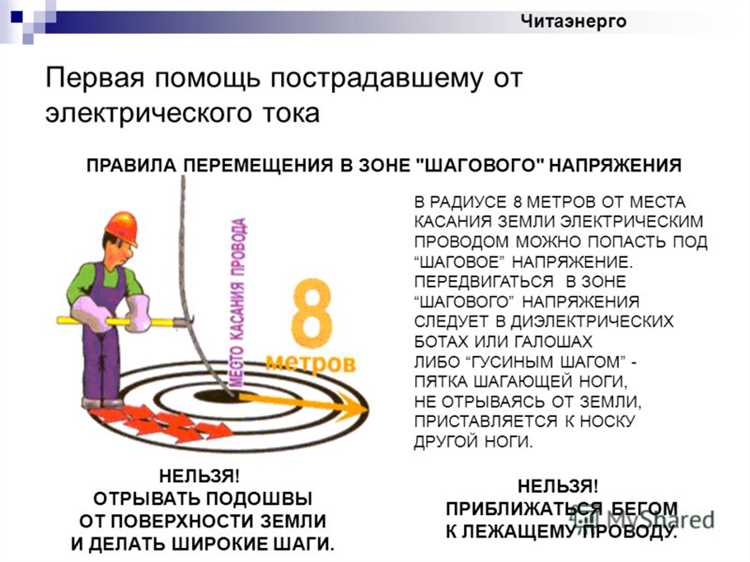

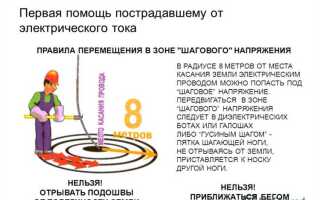

Движение необходимо осуществлять мелкими «гусиными» шагами, не отрывая пятки от земли, чтобы минимизировать разность потенциалов между точками контакта. В качестве альтернативы – прыжки на двух ногах, с контролем равновесия и без касания руками любых объектов.
Порядок действий при наличии пострадавших в зоне напряжения
При обнаружении человека в зоне действия электрического тока первоочередная задача – исключить поражение других лиц и минимизировать время пребывания пострадавшего под напряжением.
- Оценить ситуацию визуально, не приближаясь к пострадавшему ближе чем на 8 метров при высоковольтном оборудовании (свыше 1000 В) или 1 метра при низковольтном.
- Немедленно сообщить в диспетчерскую электросетей или ответственному за электрохозяйство объекта. Указать точное место и характер происшествия.
- При возможности – отключить питание дистанционно (рубильник, автомат, кнопка аварийного отключения).
- Если отключение питания невозможно – использовать диэлектрические перчатки и коврики, штанги, крючья или сухие деревянные палки для отделения пострадавшего от источника напряжения. Никогда не прикасаться к телу голыми руками.
- После устранения воздействия тока – вытащить пострадавшего из опасной зоны, строго соблюдая шаговое расстояние: перемещаться на полусогнутых ногах, не отрывая стопы от земли или прыжками на одной ноге.
- Оценить состояние пострадавшего:
- Нет сознания, отсутствует дыхание – начать непрямой массаж сердца и искусственное дыхание.
- Сознание сохранено – уложить, согреть, контролировать пульс и дыхание.
- Не прекращать оказание помощи до прибытия скорой медицинской помощи.
Помощь разрешено оказывать только при отсутствии угрозы собственному здоровью. Если риски остаются – ожидать аварийную бригаду, обозначив зону опасности предупредительными знаками или барьерами.
Ошибки, которых следует избегать при выходе из опасной зоны
Главная ошибка – попытка быстро покинуть зону шагового напряжения бегом или прыжками. Такой способ повышает риск касания двумя точками тела земли с разницей потенциалов, что увеличивает вероятность поражения током. Рекомендуется передвигаться медленно, не отрывая стопы от поверхности.
Второй частый просчет – выход из зоны без предварительной оценки направления напряжения. Необходимо определить направление максимального градиента потенциала и двигаться перпендикулярно ему, чтобы минимизировать разницу потенциалов между ногами.
Опасно покидать зону, делая широкий шаг, превышающий длину ступни. Оптимальная длина шага – не более 30-40 см, чтобы избежать значительного скачка напряжения между опорами.
Нельзя спрыгивать с возвышенности в опасную зону или наоборот – резко с нее спрыгивать, поскольку при касании одновременно двух точек с разным потенциалом ток может пройти через тело.
Использование металлических или влажных предметов при выходе из зоны запрещено, так как они снижают сопротивление тела и увеличивают ток, проходящий через организм.
Игнорирование состояния обуви – еще одна ошибка. Обувь должна иметь сухую и неповрежденную подошву с хорошей изоляцией. Проникновение влаги резко повышает опасность поражения.
Неправильное использование защитного оборудования, например, попытка снимать заземляющие устройства до выхода из зоны, приводит к потере контроля над ситуацией и повышает риск травм.
Действия после выхода: проверка состояния и вызов специалистов
После выхода из зоны шагового напряжения необходимо немедленно проверить наличие видимых повреждений и оценить состояние пострадавшего. При отсутствии сознания или дыхания приступайте к искусственному дыханию и непрямому массажу сердца. Если пострадавший в сознании, осмотрите его на предмет ожогов, судорог, слабости конечностей и других признаков электротравмы.
Незамедлительно вызовите специализированную службу экстренной помощи – пожарных или скорую. Обязательно сообщите точное место происшествия, характер повреждений и наличие пострадавших. При возможности, предоставьте информацию о возможном источнике напряжения.
Не пытайтесь самостоятельно перемещать пострадавшего, если нет угрозы дополнительной травмы, чтобы не усугубить возможные повреждения позвоночника или внутренних органов. До прибытия специалистов обеспечьте покой, укройте пострадавшего и контролируйте его дыхание и пульс.
Если доступ к источнику напряжения закрыт, необходимо дождаться специалистов с необходимым оборудованием для дальнейшей безопасной эвакуации пострадавшего. Предоставьте спасателям всю имеющуюся информацию, включая время инцидента и действия, предпринятые до их прибытия.
Вопрос-ответ:
Что такое зона шагового напряжения и почему она опасна при поражении током?
Зона шагового напряжения — это область вокруг повреждённого электрооборудования или линии электропередачи, где поверхность земли имеет разный потенциал. Если человек наступает с одной ноги в точку с высоким потенциалом, а другой — в точку с низким, через тело проходит электрический ток. Это может привести к серьёзным травмам или гибели.
Как правильно выйти из зоны шагового напряжения, чтобы не получить удар током?

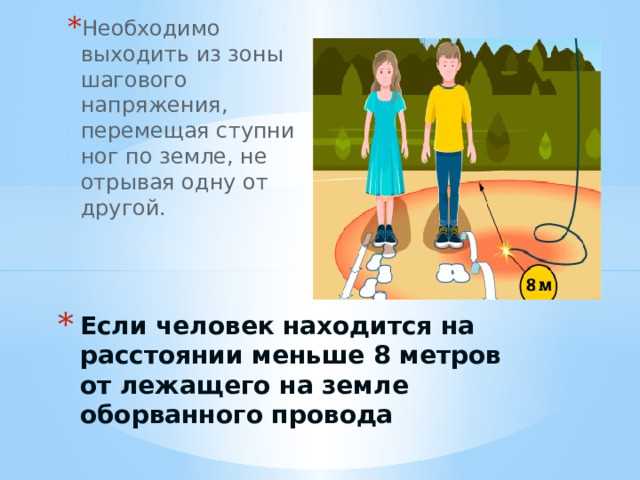

Для безопасного выхода следует переступать или передвигаться мелкими шагами, не поднимая ноги высоко. Нельзя бегать или резко менять положение ног, чтобы избежать попадания на разные потенциалы одновременно. Лучше всего покидать опасную зону, ставя ноги близко друг к другу, почти боком, чтобы минимизировать разницу потенциалов между точками контакта с землёй.
Можно ли использовать прыжки на одной ноге, чтобы выйти из зоны шагового напряжения?
Прыжки на одной ноге считаются одним из способов уменьшить риск поражения током. Это позволяет не создавать разницы потенциалов между ногами, так как в контакт с землёй вступает только одна точка. Однако такой способ требует хорошей координации и не всегда возможен на пересечённой или скользкой поверхности.
Какие действия категорически запрещены при обнаружении зоны шагового напряжения?
Запрещено бегать, делать широкие шаги и одновременно ставить ноги на землю в разных точках, так как это увеличивает вероятность прохождения тока через тело. Нельзя также пытаться коснуться повреждённого оборудования или линий электропередачи, а также трогать пострадавших, пока не отключено питание.
Как быстро определить, что вы находитесь в зоне шагового напряжения и нужна ли срочная эвакуация?
Обычно зона шагового напряжения проявляется вблизи упавших проводов или повреждённого электрооборудования. Признаками могут быть необычные искры, запах гари или чувство покалывания в ногах. Если есть подозрение, лучше немедленно покинуть место, двигаясь маленькими шагами или прыжками на одной ноге, избегая резких движений и широкой постановки ног.
Как правильно покинуть зону шагового напряжения, чтобы избежать удара электрическим током?
Чтобы выйти из зоны шагового напряжения безопасно, нужно изменить положение ног: не отрывайте ногу резко и не делайте широкий шаг. Лучше передвигаться маленькими, плоскими шагами или даже прыгать на двух ногах вместе, чтобы избежать разницы потенциалов между ними. Если есть возможность, воспользуйтесь изолирующими предметами, например, резиновыми ковриками или досками. Важно сохранять спокойствие и не паниковать — резкие движения могут повысить риск поражения током.
