В чем измеряется электрическая емкость

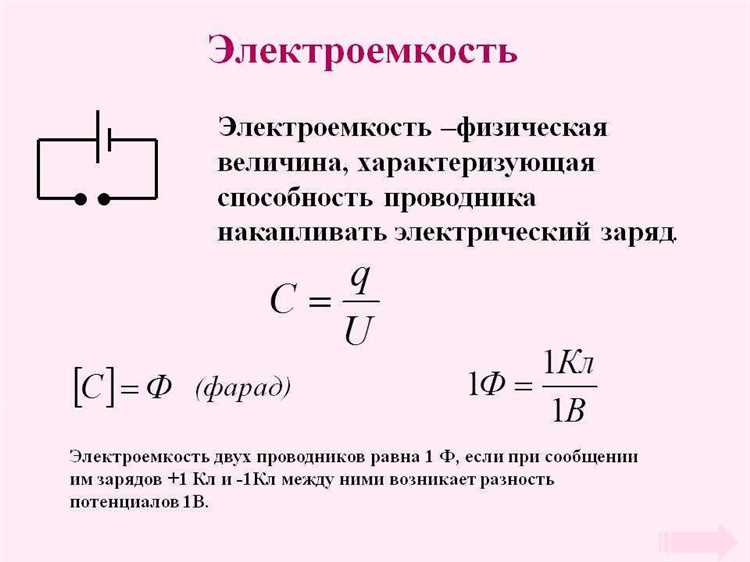

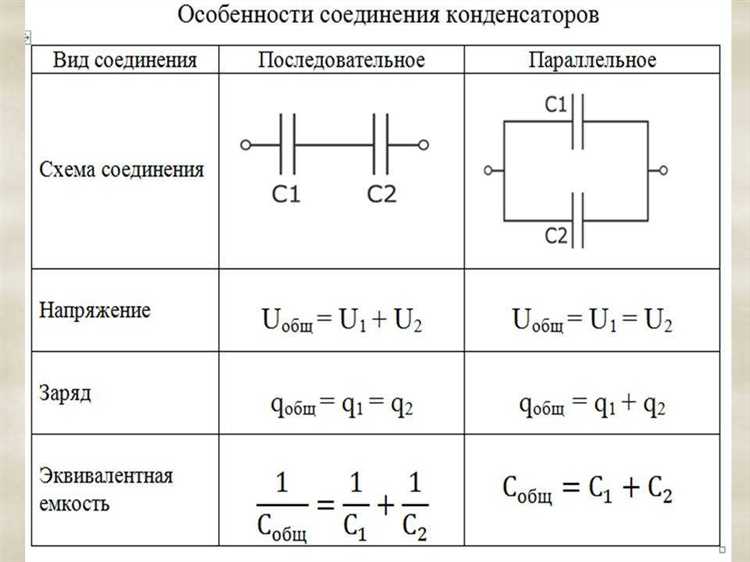

Электрическая емкость отражает способность системы накапливать электрический заряд и измеряется в фарадах (Ф). Один фарад соответствует накоплению одного кулона заряда при приложении напряжения в один вольт. На практике фарады слишком велики для большинства применений, поэтому чаще используются производные единицы – микрофарады (μФ), нанофарады (нФ) и пикофарады (пФ).

Микрофарад равен 10^-6 фарада, широко применяется в схемах фильтрации и временных задержек. Нанофарад (10^-9 Ф) удобен для описания параметров высокочастотных конденсаторов, а пикофарад (10^-12 Ф) – для малых емкостей в радиотехнике и измерительной аппаратуре.

Выбор единицы измерения влияет на точность расчетов и удобство интерпретации данных. В инженерной практике рекомендуется использовать ту единицу, которая обеспечивает максимальную информативность без необходимости частого перевода. Для микросхем и компонентов с малыми емкостями критична точность до пикофарада, тогда как в силовой электронике целесообразнее оперировать микрофарадами и выше.

Что такое фарад и почему он базовый в измерении емкости

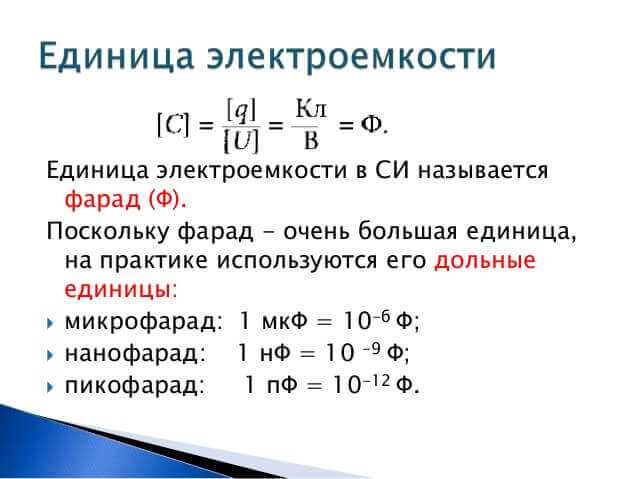

Фарад (Ф) – основная единица измерения электрической емкости в Международной системе единиц (СИ). Один фарад определяется как емкость конденсатора, при которой заряд в один кулон вызывает напряжение в один вольт: 1 Ф = 1 Кл / 1 В.

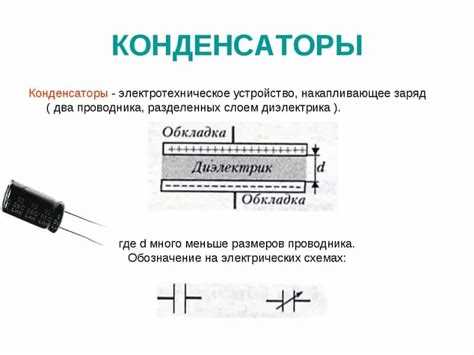

Фарад отражает способность накопления электрического заряда и напрямую связан с физической конструкцией конденсатора: площадь обкладок, расстоянием между ними и диэлектрической проницаемостью среды. Эта единица служит базой, поскольку позволяет однозначно выражать емкость любых устройств и элементов в электротехнике.

Практическое применение фарада ограничено из-за крупного масштаба: 1 фарад – это очень большая емкость. В электронике чаще используют производные единицы – микрофарад (10⁻⁶ Ф), нанофарад (10⁻⁹ Ф) и пикофарад (10⁻¹² Ф), что обеспечивает точность и удобство измерений в типичных схемах.

Выбор фарада как базовой единицы обусловлен его связью с фундаментальными электрическими величинами – кулоном и вольтом. Это упрощает расчеты в инженерных задачах и стандартизирует параметры конденсаторов в международной практике.

Для измерения емкости в лабораторных и промышленных условиях приборы калибруются именно в фарадах и производных от них единицах, что обеспечивает универсальность и сопоставимость результатов.

Микрофарады и нанофарады: особенности малых единиц емкости

Микрофарад (мкФ) равен 10^-6 фарада, нанофарад (нФ) – 10^-9 фарада. Эти единицы используются для измерения малых емкостей, характерных для электронных схем с высокочастотной и цифровой аппаратурой.

Особенности микрофарад и нанофарад:

• Микрофарады востребованы в фильтрах питания, разделительных и сглаживающих цепях, где емкость варьируется от 0,1 до нескольких десятков мкФ.
• Нанофарады применяются в высокочастотных контурах, таймерах и детекторах, где емкости измеряются в диапазоне 1–1000 нФ.
• Высокая точность и стабильность емкости в этих диапазонах критична для корректной работы резонансных и импульсных схем.
• Керамические и танталовые конденсаторы часто выбираются для нанофарадного и микрофарадного диапазона из-за малых размеров и низкого внутреннего сопротивления.

Рекомендации по применению:

1. При выборе конденсаторов учитывайте рабочее напряжение и допуск, так как малые емкости чувствительны к перегрузкам и температурным изменениям.
2. Для фильтрации шумов лучше использовать микрофарадные конденсаторы с низким эквивалентным последовательным сопротивлением (ESR).
3. В высокочастотных схемах наносите нанофарадные емкости максимально близко к активным элементам для минимизации паразитных эффектов.
4. Проверяйте емкость измерительными приборами с соответствующим диапазоном, чтобы избежать ошибок из-за паразитных емкостей и индуктивностей.

Пикофарады в практике электроники: где и как используются

В радиочастотных схемах конденсаторы с ёмкостью в пикофарадах регулируют резонансные частоты, обеспечивая стабильную работу при десятках и сотнях мегагерц. Для стабилизации частоты в кварцевых генераторах применяются именно такие ёмкости с точностью до нескольких пФ, что критично для поддержания стабильного сигнала.

Пикофарадные конденсаторы используются для уменьшения паразитных ёмкостей, например, в высокочастотных усилителях и антеннах, где даже несколько пФ могут влиять на характеристики усиления и согласования. Часто их интегрируют в печатные платы с минимальным расстоянием между дорожками для точной настройки параметров.

В схемах цифровой электроники пикофарады применяются для компенсации переходных процессов и подавления шумов в высокоскоростных интерфейсах, где задержки в наносекундах определяют корректность передачи данных. Здесь важна не только номинальная ёмкость, но и низкий уровень диэлектрических потерь.

При выборе компонентов с ёмкостью в пФ необходимо учитывать температурную стабильность и допуск по ёмкости, поскольку изменения на несколько пФ способны вывести схему из рабочей зоны. Керамические конденсаторы класса NP0 (C0G) – лучший выбор для таких задач из-за минимального температурного коэффициента.

Пикофарады также востребованы в измерительной технике – для калибровки и настройки высокочувствительных приборов, где точность измерения зависит от минимальных изменений ёмкости. Использование конденсаторов с низким уровнем шума и высокой добротностью улучшает точность и стабильность измерений.

Как правильно переводить емкость между разными единицами

Единица измерения электрической емкости в системе СИ – фарад (Ф). Для перевода емкости между разными единицами используется десятичный множитель, основанный на приставках, обозначающих степень 10. Например, 1 миллифарад (мкФ) равен 10^-3 фарада, 1 микрофарад (мкФ) – 10^-6 Ф.

При переводе из более крупных единиц в меньшие значение умножается на соответствующую степень десяти. Например, 2 мкФ = 2 × 10^-6 Ф = 0,000002 Ф. Обратное действие – деление на ту же степень десяти. При переводе 5000 пФ (пикофарад) в микрофарады необходимо 5000 ÷ 1000 = 5 нФ (нанофарад), затем 5 ÷ 1000 = 0,005 мкФ.

Для точных расчетов важно учитывать приставки: килло (к) – 10³, милли (м) – 10^-3, микро (мк) – 10^-6, нано (н) – 10^-9, пико (п) – 10^-12. Ошибка в степени приводит к значительным погрешностям. Всегда проверяйте, чтобы единицы соответствовали используемым приставкам.

Для удобства перевода можно использовать формулу: C_новая = C_исходная × 10^k, где k – разница в степенях десяти между исходной и целевой единицей. Например, для перевода из нФ в мкФ k = -3, значит нужно умножить емкость на 10^-3.

При выполнении расчетов не забывайте о единицах – всегда указывайте их и проверяйте результат на разумность, чтобы исключить ошибки в порядке величины.

Применение единиц емкости в измерительных приборах

Измерительные приборы, работающие с электрической емкостью, используют её единицы – от фарад до пикофарад – для точной калибровки, диагностики и контроля параметров цепей. Применение этих единиц критично при разработке, обслуживании и тестировании электронных компонентов и устройств.

• В прецизионных LCR-метрах, используемых в лабораториях и производстве, измеряются значения емкости от нескольких пикофарад до сотен микрофарад. Это позволяет анализировать характеристики конденсаторов с точностью до ±0,05%.
• Автоматизированные тестеры печатных плат применяют шкалу в нанофарадах и микрофарадах для выявления обрывов и коротких замыканий на этапе контроля качества.
• Цифровые мультиметры с функцией измерения емкости отображают значения в пикофарадах, нанофарадах и микрофарадах. Для проверки фильтрующих и байпасных конденсаторов предпочтительно использовать диапазон до 1000 мкФ.
• Измерители ESR (эквивалентного последовательного сопротивления) используют значения емкости для анализа деградации электролитических конденсаторов, особенно в диапазоне от 1 до 470 мкФ, что критично для блоков питания.

При выборе прибора важно учитывать минимальный и максимальный пределы измерения емкости. Для схем с высокими частотами предпочтительны приборы, точно измеряющие значения ниже 100 пФ. В низкочастотных цепях – до 10 000 мкФ и выше.

Погрешность измерения напрямую зависит от используемой единицы. Например, при работе с СМД-компонентами на 10 пФ важно использовать прибор с разрешением не хуже 0,1 пФ, иначе результат теряет практическую ценность.

Рекомендуется регулярно калибровать измерительное оборудование и использовать функцию «обнуления» (zero) для компенсации паразитной емкости щупов и проводов, особенно при работе в диапазоне пФ-нФ.

Влияние точности измерения емкости на работу электронных схем

Даже незначительное отклонение номинала емкости может привести к нестабильной работе высокочастотных и времязависимых цепей. Например, в генераторах с RC-цепочками сдвиг частоты всего на 5% способен вывести устройство за пределы допустимого диапазона. В фильтрах второго и выше порядков ошибка в емкости вызывает смещение граничной частоты, что искажает амплитудно-частотную характеристику и приводит к потере селективности.

В цепях временной задержки, таких как таймеры на базе 555, точность емкости критична для соблюдения заданного интервала. При допуске ±20% реальные времена могут существенно отличаться, особенно при использовании электролитических конденсаторов с высокой температурной зависимостью.

При работе с АЦП и ЦАП неправильное значение емкости выборочного конденсатора снижает точность преобразования, увеличивает уровень шума и вносит нелинейные искажения. Это особенно критично в измерительной аппаратуре и аудиосистемах.

Рекомендация: для точных схем использовать конденсаторы с минимальным допуском (±1% или ±2%) и стабильными параметрами, такими как NP0 (C0G) керамика. Обязательно учитывать температурные коэффициенты и возрастную деградацию.

Измерение емкости должно проводиться приборами с точностью не ниже 1% от измеряемого значения, особенно при подборе компонентов в ответственные участки схем.

Особенности измерения емкости конденсаторов в высокочастотных цепях

Для измерений в ВЧ-цепях рекомендуется использовать приборы с компенсацией паразитных параметров, например, импедансные анализаторы с калибровкой методом открытого, короткозамкнутого и согласованного окончания (Open-Short-Load). Эти методы позволяют минимизировать влияние внешней обвязки и обеспечивают точность до единиц пикофарад даже при частотах выше 100 МГц.

Недопустимо использование мультиметров или LCR-метров общего назначения, рассчитанных на частоты до 100 кГц. Их погрешности на ВЧ могут превышать 50 %, особенно при работе с конденсаторами малой номинальной емкости, например, менее 100 пФ.

В конструкциях, критичных к точному согласованию по частоте, например, в ВЧ-фильтрах и генераторах, предпочтительно измерять не емкость, а комплексный импеданс или добротность (Q) на рабочей частоте. Это позволяет учитывать поведение элемента в реальных условиях эксплуатации, включая потери в диэлектрике и проводниках.

Размещение конденсатора на печатной плате также критично: минимизируйте длину дорожек, избегайте петель и используйте заземляющий полигон под элементом. Такие меры снижают влияние паразитной индуктивности и повышают точность измерения емкости при высоких частотах.

Вопрос-ответ:

Какая основная единица измерения электрической ёмкости используется в международной системе СИ?

Основной единицей измерения электрической ёмкости в системе СИ является **фарад (Ф)**. Он был назван в честь английского физика Майкла Фарадея. Один фарад — это очень большая ёмкость, поэтому в практике чаще применяют производные единицы: микрофарад (мкФ), нанофарад (нФ) и пикофарад (пФ). Например, 1 мкФ = 10⁻⁶ Ф, 1 нФ = 10⁻⁹ Ф и 1 пФ = 10⁻¹² Ф.

Почему в схемах чаще используются микрофарады, нанофарады и пикофарады, а не фарады?

В большинстве электрических и электронных схем значения ёмкости значительно меньше одного фарада. Компоненты, такие как конденсаторы, обычно имеют ёмкость от долей пикофарада до сотен микрофарад. Использование производных единиц делает обозначения более удобными и понятными. Например, вместо 0,000001 Ф гораздо проще написать 1 мкФ.

Есть ли другие системы измерения электрической ёмкости, кроме СИ?

Да, раньше использовались и другие системы, такие как система СГС (сантиметр-грамм-секунда), где единицей ёмкости был сантиметр. Однако в современной науке и технике почти полностью перешли на систему СИ. В старой литературе можно встретить обозначения из других систем, но в новых публикациях преобладает использование фарад и его производных.

Можно ли измерить электрическую ёмкость с помощью обычного мультиметра?

Да, многие современные мультиметры поддерживают функцию измерения ёмкости. Для этого конденсатор нужно отключить от схемы и разрядить, после чего подключить его к соответствующим выводам прибора. Однако стоит учитывать, что точность измерения может зависеть от диапазона значений, состояния мультиметра и конкретной модели.
