В чем измеряется напор насоса

Напор насоса – ключевой параметр, определяющий способность устройства перемещать жидкость под определённым давлением. В технической практике для измерения напора используют несколько единиц, каждая из которых отражает разные аспекты давления и высоты столба жидкости.

Метр водяного столба (м вод. ст.) – одна из самых распространённых единиц, напрямую связанная с высотой, на которую насос способен поднять жидкость. Эта величина удобна для гидравлических расчётов, поскольку показывает потенциальную энергию, передаваемую жидкости без преобразования давления в другие единицы.

Паскаль (Па) – базовая единица давления в международной системе СИ. Напор в паскалях выражает давление, которое создаёт насос, и используется в инженерных расчётах, особенно при проектировании систем, где важна точность давления и силы.

Бар применяется в технической документации и часто используется для описания рабочих параметров насосов промышленного назначения. Один бар соответствует 100 000 Па, что упрощает сравнение давления с атмосферным уровнем (около 1 бар).

Выбор единицы измерения зависит от контекста: для бытовых и строительных целей удобнее использовать метры водяного столба, для научных и проектных расчетов – паскали, а для промышленной эксплуатации – бары. При переходе между ними важно учитывать плотность жидкости и гравитационное ускорение для точного пересчёта.

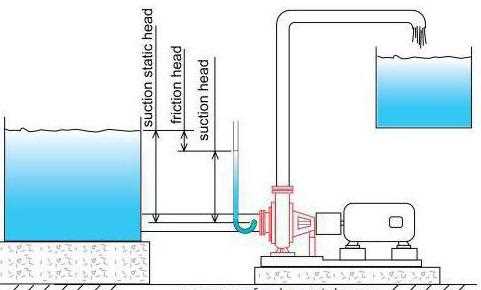

Что такое напор насоса и как его измеряют в метрах водяного столба

Измерение напора в метрах водяного столба связано с принципом гидростатики: 1 метр водяного столба соответствует давлению, создаваемому столбом воды высотой 1 метр при плотности 1000 кг/м³ и ускорении свободного падения 9,81 м/с².

• Напор (H) определяется по формуле: H = (P/ρg), где P – давление, ρ – плотность жидкости, g – ускорение свободного падения.
• Величина напора в метрах водяного столба непосредственно показывает, насколько высоко насос может поднять жидкость без учета потерь в системе.

Для практического измерения используют следующие методы:

1. Манометры подключают на всасывающей и нагнетательной линии. Разность показаний переводят в давление, которое затем конвертируют в метры водяного столба.
2. Использование пьезометров – вертикальных трубок, заполненных водой, где высота столба напрямую указывает напор.
3. Электронные датчики давления с последующим расчетом напора по формуле.

Рекомендуется учитывать плотность перекачиваемой жидкости, так как отклонения от 1000 кг/м³ влияют на пересчет давления в метры водяного столба. При работе с жидкостями иной плотности следует корректировать значение с учетом фактической плотности для точного определения напора.

Использование паскалей и баров для определения давления в насосных системах

Паскаль (Па) – основная единица измерения давления в системе СИ. Один паскаль равен одному ньютону на квадратный метр (1 Па = 1 Н/м²). В насосных системах давление обычно измеряется в килопаскалях (кПа), поскольку величина давления часто превышает сотни или тысячи паскалей. Например, давление в бытовых насосах колеблется в диапазоне от 100 кПа до 600 кПа, что удобно выражать именно в этой единице.

Бар – широко используемая практическая единица давления, особенно в инженерной и промышленной среде. 1 бар равен 100 000 паскалей (1 бар = 10^5 Па), что примерно соответствует атмосферному давлению на уровне моря (101 325 Па). Использование баров упрощает восприятие значений давления, особенно при измерениях напора насосов высокого давления, где значения могут варьироваться от 1 до 10 бар и выше.

Рекомендации по применению: Для точного контроля работы насосного оборудования и расчёта гидравлических характеристик рекомендуется фиксировать давление в паскалях при инженерных расчетах и анализе систем с низким и средним давлением. В полевых условиях и технической документации целесообразно применять бары – так показатели становятся более наглядными и легко интерпретируемыми.

При переходе между единицами важно учитывать, что 1 бар ≈ 100 кПа. Для автоматизации и программирования систем мониторинга насосов стоит использовать именно паскали, так как они интегрируются с большинством датчиков и стандартизированы по международным нормам.

Таким образом, выбор между паскалями и барами зависит от задачи: для детального инженерного анализа – паскали, для оперативного контроля и отчетности – бары. Корректное использование этих единиц гарантирует точность измерений и упрощает взаимодействие между специалистами разных областей.

Преобразование напора в атмосферные единицы и их практическое значение

Напор насоса часто измеряют в метрах водяного столба (м ВОД) или паскалях (Па). Для инженерных расчетов и практического применения важно уметь переводить эти значения в атмосферные единицы, такие как атмосферы (атм) или бары (бар). 1 атмосфера равна 101325 Па, что эквивалентно 10,33 м ВОД при температуре 4°C и стандартном давлении.

Преобразование напора в атмосферные единицы осуществляется через формулу:

Р (атм) = Р (Па) / 101325, где Р – давление, вызванное напором насоса. Аналогично, для перевода из метров водяного столба используется соотношение:

Р (атм) = H (м ВОД) × 9806.65 / 101325, где 9806.65 Па – давление 1 м ВОД.

Практическое значение такого преобразования заключается в стандартизации данных для систем, где давление сравнивают с атмосферным или требуют учета избыточного давления. В системах сжатого воздуха, например, давление принято выражать в барах, что облегчает контроль и настройку оборудования. Аналогично, при проектировании гидравлических схем часто требуется сопоставлять напор насоса с рабочим давлением трубопровода в атмосферах.

Рекомендуется при расчете учитывать температуру и плотность жидкости, так как они влияют на точность преобразования. Для воды при 20°C плотность составляет 998 кг/м³, что немного снижает давление на метр столба по сравнению с 4°C. В условиях нестандартных жидкостей необходимо применять поправочные коэффициенты.

Использование атмосферных единиц в технической документации позволяет сократить ошибки при согласовании параметров насосного оборудования и системы, а также облегчает коммуникацию между инженерами разных направлений.

Влияние плотности жидкости на выбор единиц измерения напора

Напор насоса часто выражают в метрах или паскалях. Метры водяного столба отражают высоту столба жидкости, которую насос способен поднять, и напрямую зависят от плотности этой жидкости. При увеличении плотности жидкости давление, соответствующее одному и тому же напору в метрах, растет пропорционально.

Например, для воды с плотностью около 1000 кг/м³ напор в 10 м соответствует давлению примерно 98 кПа. Если использовать жидкость с плотностью 1200 кг/м³, тот же напор в 10 м создаст давление около 118 кПа. Поэтому при работе с жидкостями, плотность которых значительно отличается от плотности воды (масла, растворы, химические жидкости), предпочтительнее измерять напор в единицах давления (Па, бар).

Использование давления упрощает расчеты гидравлических систем, поскольку давление напрямую связано с силой, воздействующей на элементы оборудования. Это особенно важно при проектировании систем с жидкостями высокой плотности или переменной плотности, где измерение в метрах не отражает реальную нагрузку на насос и трубопроводы.

В технической документации и расчетах рекомендуется указывать плотность жидкости, на которую ориентируется значение напора, либо сразу применять давление в паскалях. Такой подход снижает риск ошибок при подборе оборудования и обеспечивает точность при эксплуатации.

Почему иногда напор выражают в миллиметрах ртутного столба и как это учитывать

Напор насоса иногда указывают в миллиметрах ртутного столба (мм рт. ст.) из-за исторически сложившихся традиций и высокой точности измерения давления с помощью манометров на основе ртутных столбов. Один миллиметр ртутного столба соответствует примерно 133,3 паскалям (Па), что значительно меньше, чем один миллиметр водяного столба (~9,81 Па), часто используемого в гидравлике.

При переводе напора из мм рт. ст. в более привычные единицы, например в метры водяного столба, важно учитывать плотность рабочего тела и гравитационное ускорение. Для воды 1 мм рт. ст. равен примерно 0,0136 метра водяного столба. Несоблюдение этих преобразований может привести к ошибкам до 7% в расчетах давления и производительности.

Использование мм рт. ст. целесообразно при измерениях в системах с газами и низкими давлениями, где высокая точность нужна для оценки разрежения или небольшого перепада давления. Для насосов, работающих с жидкостями, предпочтительнее переводить значения в метры или килопаскали для удобства проектирования и сопоставимости данных.

Рекомендуется всегда уточнять, в каких условиях и с какой средой проводились измерения напора, а при необходимости выполнять корректные пересчеты. При программировании систем автоматизации следует включать функции преобразования мм рт. ст. в другие единицы с точностью не менее четырех знаков после запятой, чтобы избежать накопления погрешностей.

Особенности использования единиц измерения напора при различных типах насосов

Выбор единицы измерения напора напрямую зависит от типа насоса и области его применения, поскольку разные насосы характеризуются различными принципами работы и технологическими требованиями.

• Центробежные насосы: Для них напор традиционно измеряется в метрах водяного столба (м В.ст.). Это обусловлено тем, что их задача – преодолеть сопротивление трубопроводной системы и обеспечить заданное давление. Метр водяного столба отражает энергию, передаваемую жидкости, что удобно для расчётов гидравлических потерь и выбора труб.
• Поршневые (объемные) насосы: Здесь часто используют давление в Паскалях (Па) или мегапаскалях (МПа), так как такие насосы создают высокое давление при относительно низком расходе. Давление является более точным параметром для контроля герметичности и рабочего ресурса уплотнений, а также для технического обслуживания.
• Шестерёнчатые и лопастные насосы: Напор в этих насосах измеряется в барах (бар) или килопаскалях (кПа), что соответствует давлению в системе. Это удобно при эксплуатации в закрытых системах смазки и гидравлики, где важна стабильность давления и контроль перегрузок.
• Погружные насосы: Напор обычно указывают в метрах или футов водяного столба, что связано с высотой подъёма жидкости из глубины. Для скважинных насосов критична точность измерения в метрах, поскольку ошибка приводит к потере производительности и риску повреждения оборудования.

Рекомендации по выбору единиц измерения:

1. Для технической документации и инженерных расчётов используйте единицы, максимально отражающие рабочий параметр насоса: давление – для объемных и шестерённых, напор – для центробежных и погружных.
2. При эксплуатации насосов высокого давления избегайте перевода напора в метры, чтобы не вводить в заблуждение операторов относительно реального усилия на уплотнения и корпуса.
3. В системах с смешанными типами насосов применяйте конвертацию единиц в общепринятый формат, например, бар или метры водяного столба, с учетом плотности перекачиваемой жидкости для точности измерений.
4. Используйте единицы, стандартизированные в отрасли, чтобы обеспечить корректную передачу данных между производителем, монтажниками и эксплуатационным персоналом.

Вопрос-ответ:

Что такое напор насоса и почему его измеряют в разных единицах?

Напор насоса — это характеристика, показывающая, насколько насос способен поднять или переместить жидкость по высоте или давлению. Измерение напора в разных единицах связано с тем, что в разных технических системах и странах традиционно применяются различные стандарты. Например, в метрической системе часто используется метр водяного столба, а в технической американской практике — фунты на квадратный дюйм (psi). Каждая единица отражает физический смысл напора, но удобна в конкретных условиях эксплуатации.

Как перевести напор насоса из метров водяного столба в паскали?

Для перевода напора из метров водяного столба (м вод. ст.) в паскали (Па) нужно учитывать плотность воды и ускорение свободного падения. Формула выглядит так: P = ρ × g × h, где ρ — плотность воды (примерно 1000 кг/м³), g — ускорение свободного падения (9,81 м/с²), h — высота столба в метрах. Таким образом, 1 метр водяного столба приблизительно равен 9 810 Паскалей. Это важно для технических расчётов, где давление и напор связываются через физические законы.

Почему в технической документации насосов часто указывают напор в метрах, а не в паскалях?

В технической документации на насосы напор обычно выражают в метрах водяного столба, потому что эта величина напрямую связана с высотой подъема жидкости. Для инженеров и специалистов, работающих с гидравликой, легче представить себе реальную высоту, на которую насос может поднять жидкость. Паскали же представляют давление как силу на единицу площади, что требует дополнительных расчетов, чтобы понять гидравлические характеристики в терминах высоты столба жидкости. Поэтому метры удобнее для практического использования и быстрого понимания возможностей оборудования.

Какие особенности есть у единицы измерения напора «фут водяного столба» и в каких странах она применяется?

Фут водяного столба — это единица измерения напора, используемая преимущественно в США и некоторых других англоязычных странах. Она отражает высоту столба воды в футах, создающую определённое давление. Величина примерно равна 0,3048 метра водяного столба. Использование футов обусловлено историческими и техническими традициями, сложившимися в системах мер США. При проектировании и эксплуатации насосного оборудования, ориентированного на местный рынок, эта единица часто встречается, что требует навыков перевода и сравнения с метрической системой.
