Напор воды в трубопроводе измеряется в физических величинах, которые определяют энергию, с которой жидкость движется по системе. Основные единицы – это метры водяного столба (м вод. ст.), паскали (Па) и бары (bar). Каждый из этих вариантов применяется в зависимости от задачи и области измерений: гидравлика, водоснабжение, промышленность.
Метры водяного столба – одна из самых распространённых единиц в сантехнической практике. Один метр водяного столба соответствует давлению около 9,81 кПа. Это приближённое значение, зависящее от плотности воды и силы тяжести. Такая единица удобна для расчётов в бытовых системах, поскольку легко визуализируется и напрямую связана с высотой установки оборудования.
Паскаль и его кратные – гектопаскаль (гПа) и мегапаскаль (МПа) – используются в инженерных расчётах и стандартах. Один паскаль равен давлению, создаваемому силой в 1 ньютон на квадратный метр. В водопроводных системах чаще применяется диапазон 100–600 кПа. При этом 100 кПа примерно соответствуют 10 м вод. ст.
Бар – это внесистемная, но широко используемая техническая единица. Один бар равен 100 кПа, то есть 10 м вод. ст. Эту величину удобно применять в манометрах и системах автоматизации, где важна компактность чисел и совместимость с оборудованием европейского производства.
При проектировании трубопроводов важно учитывать корректный перевод между единицами. Например, превышение допустимого давления даже на 0,5 bar может привести к аварийным ситуациям. Поэтому при расчётах рекомендуется придерживаться единиц, предусмотренных в технической документации конкретной системы.
Как перевести напор из метров водяного столба в паскали
Для пересчёта напора из метров водяного столба (м вод. ст.) в паскали используется соотношение: 1 м вод. ст. ≈ 9806,65 Па. Это значение основано на плотности воды 1000 кг/м³ и ускорении свободного падения 9,80665 м/с².
Чтобы перевести напор, заданный в метрах водяного столба, в паскали, нужно умножить значение в метрах на 9806,65. Например, 5 м вод. ст. × 9806,65 = 49033,25 Па.
Если требуется результат в килопаскалях, делите итоговое значение на 1000. В приведённом примере: 49033,25 ÷ 1000 = 49,033 кПа.
Для расчётов в инженерной практике используют округлённое значение 1 м вод. ст. = 9807 Па, что допустимо при допусках ±0,1%. При высокоточных измерениях следует применять исходное значение 9806,65.
Если напор измеряется при нестандартной температуре, плотность воды меняется. Например, при 80 °C она составляет примерно 971,8 кг/м³, и коэффициент пересчёта снижается до 9533 Па/м. В этом случае точный пересчёт требует корректировки по формуле: давление = h × ρ × g, где h – высота в метрах, ρ – плотность в кг/м³, g – ускорение свободного падения.
Чем отличается измерение напора в барах и мегапаскалях
Бар и мегапаскаль относятся к системам измерения давления, которое напрямую связано с напором воды в трубопроводе. 1 бар соответствует 100 000 паскалей, а 1 мегапаскаль равен 1 000 000 паскалей. Таким образом, 1 МПа = 10 бар.
Бар чаще применяется в инженерной практике, связанной с водоснабжением и сантехническим оборудованием. Давление воды в бытовых трубопроводах обычно указывается именно в барах, поскольку значения в этом диапазоне удобны для восприятия: например, 3 бара – стандартное давление в городской сети.
Мегапаскали применяются преимущественно в технической документации, расчетах трубопроводов высокого давления и в промышленных системах. В этой единице удобно описывать значения от 1 МПа и выше, где использование баров приводит к громоздким числам.
Для точных инженерных расчетов рекомендуется использовать паскали или мегапаскали, так как они входят в международную систему СИ. При подборе насосного оборудования или регулировке давления в системе целесообразно придерживаться баров, если документация ориентирована на сантехнический стандарт.
При переводе единиц избегайте округлений: для точности используйте пересчет 1 бар = 0.1 МПа. При этом важно учитывать, что некоторые производители указывают давления с округлением до одного знака после запятой, что может приводить к погрешностям при расчетах.
В каких случаях используют миллиметры ртутного столба для оценки напора
Миллиметры ртутного столба (мм рт. ст.) применяются в тех ситуациях, когда требуется высокая чувствительность при измерении небольших давлений. Этот метод актуален при контроле давления воды в системах, где перепады минимальны и точность имеет решающее значение.
На практике мм рт. ст. используют в лабораторных установках, медицинских приборах, а также при гидростатических расчетах в закрытых резервуарах, где важен точный замер давления столба жидкости. Например, при контроле давления в фильтровальных установках, где превышение даже на 10–20 мм рт. ст. может свидетельствовать о загрязнении элементов фильтра.
Также данный способ применяется при настройке чувствительных датчиков в системах автоматического управления, где рабочие значения давления лежат в пределах до 1000 мм рт. ст. Прямое использование мм рт. ст. обусловлено их удобством при взаимодействии с приборами, откалиброванными под эту единицу, особенно в условиях, когда пересчёт в Паскали может снижать точность оценки.
Следует использовать миллиметры ртутного столба только там, где давление не превышает нескольких атмосфер. При более высоких значениях применяют другие единицы, такие как метры водяного столба или Паскали, поскольку ртутный столб теряет информативность и удобство интерпретации.

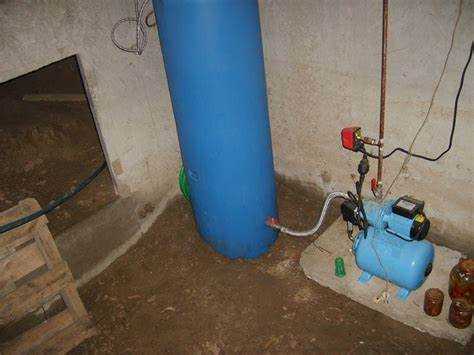

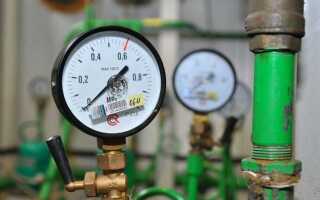

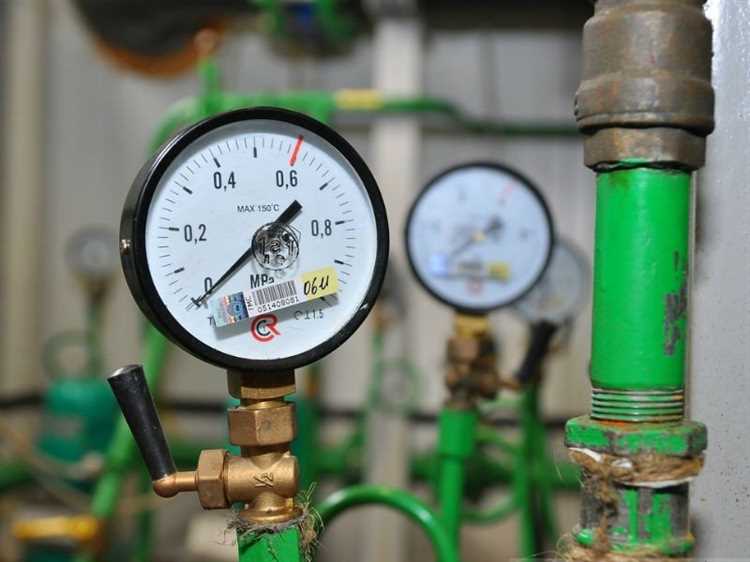

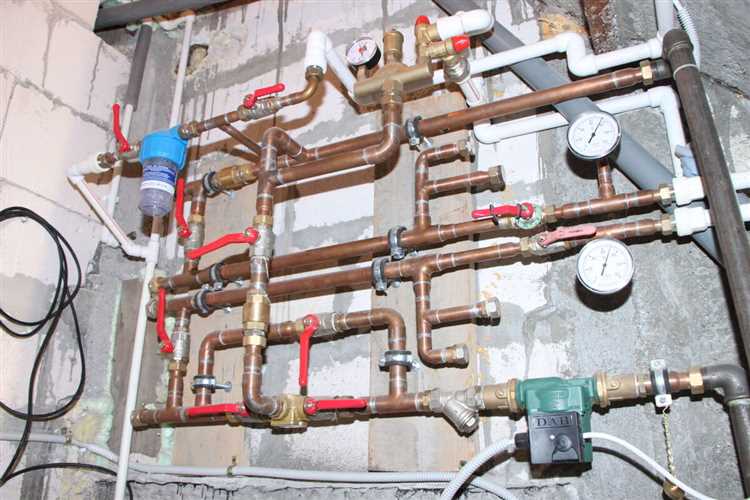

Как определить напор по показаниям манометра с шкалой в атмосферах
Манометр с измерением в атмосферах (атм) отображает давление относительно атмосферного давления на уровне моря, где 1 атм соответствует 101325 Па. Для перевода показаний в напор воды используется формула:
H = (P × 101325) / (ρ × g),
где H – напор в метрах, P – давление в атмосферах, ρ – плотность воды (около 1000 кг/м³), g – ускорение свободного падения (9,81 м/с²).
Например, при показании манометра 0,5 атм напор составит:
H = (0,5 × 101325) / (1000 × 9,81) ≈ 5,16 м.
Для расчётов важно использовать точное значение плотности воды, учитывая её температуру, так как она меняется в пределах от 999 до 1000 кг/м³. При нестандартных условиях рекомендуется применять корректирующий коэффициент для плотности.
Если манометр показывает абсолютное давление, необходимо из показаний вычесть 1 атм для получения избыточного давления, соответствующего напору.
Полученный напор отражает высоту столба воды, который создаёт измеренное давление, и служит основным параметром для расчёта параметров системы трубопровода и насосного оборудования.
Почему важно учитывать плотность воды при пересчёте напора
Напор воды в трубопроводе напрямую зависит от плотности жидкости. При изменении плотности меняется вес столба жидкости, что влияет на величину давления и высоту напора.
- Напор измеряется в метрах водяного столба (м ВC) или в паскалях (Па), где давление рассчитывается как p = ρgh, где ρ – плотность, g – ускорение свободного падения, h – высота столба воды.
- При использовании стандартной плотности 1000 кг/м³ напор в метрах соответствует определённому давлению, но при температурных изменениях или примесях плотность меняется, и прямое сопоставление становится некорректным.
- Для точного расчёта давления по известному напору необходимо корректировать плотность в зависимости от температуры и состава воды, особенно при промышленных процессах и системах отопления.
Рекомендации:
- Используйте актуальные данные о плотности воды, учитывая температуру и минерализацию.
- Пересчёт давления из напора выполняйте по формуле
p = ρghс точным значением ρ. - При проектировании систем учитывайте изменения плотности для корректного выбора оборудования и предотвращения ошибок в расчётах.
Где применяются дюймы водяного столба и как их конвертировать в метрическую систему
Дюйм водяного столба (inH₂O) применяется преимущественно в системах вентиляции, отопления и кондиционирования (HVAC), а также при измерении малых перепадов давления в трубопроводах и приборах для водоснабжения. Этот показатель удобен для контроля давления газов и жидкостей на малых значениях, где паскали или бары менее информативны.
Использование дюймов водяного столба распространено в США и странах, где принята имперская система измерений. В промышленности их применяют для калибровки манометров, проверки фильтров и настройки вентиляторов.
Для перевода дюймов водяного столба в метрическую систему применяется коэффициент: 1 inH₂O = 249.0889 Па (паскаль). В практике давления в трубопроводах чаще выражают в килопаскалях (кПа), следовательно, 1 inH₂O ≈ 0.249 кПа.
Чтобы конвертировать давление из дюймов водяного столба в метры водяного столба, используют формулу:
метры водяного столба = дюймы водяного столба × 0.0254, где 0.0254 м – это длина одного дюйма.
Обратный пересчет из метрической системы в дюймы водяного столба проводится делением значения в паскалях на 249.0889 или значения в метрах водяного столба на 0.0254.
Для точных расчетов и контроля давления рекомендуется использовать цифровые преобразователи с поддержкой обеих единиц, что упрощает работу при смене стандартов измерения и снижает риск ошибок при переводе данных.
Вопрос-ответ:
Какие основные единицы измерения напора воды в трубопроводе применяются на практике?
Для измерения напора воды чаще всего используют метры водяного столба (м вод. ст.) и паскали (Па). Метры водяного столба показывают высоту столба воды, создающего давление, а паскали — это единица давления в системе СИ, которая равна силе в один ньютон на квадратный метр. Также иногда применяется атмосфера (атм) и бары, особенно в технических документациях.
Чем отличается напор воды от давления, и как это отражается в единицах измерения?
Напор и давление связаны между собой, но не являются полностью одинаковыми понятиями. Напор — это высота столба жидкости, создающая давление в системе, выражается в метрах водяного столба. Давление — это сила, действующая на единицу площади, измеряется в паскалях или барах. Напор можно перевести в давление, умножив высоту столба воды на плотность жидкости и ускорение свободного падения.
Почему в технических расчетах чаще используют метры водяного столба, а не паскали?
Метры водяного столба удобны для инженерных задач с жидкостями, поскольку позволяют наглядно представить уровень энергии, которую создаёт жидкость. Такой способ проще для понимания при проектировании систем водоснабжения и канализации. Паскали чаще применяют в более точных научных расчетах или при измерениях давления в газах и жидкостях, где необходима единица СИ.
Как перевести напор в метрах водяного столба в давление в паскалях?
Для перевода нужно использовать формулу: давление (Па) = плотность воды (около 1000 кг/м³) × ускорение свободного падения (примерно 9,81 м/с²) × высота столба воды (м). Например, если напор равен 5 метрам водяного столба, давление будет примерно 1000 × 9,81 × 5 = 49 050 Па, что равно 49,05 кПа.
Какие приборы применяются для измерения напора воды в трубах и в каких единицах они обычно отображают результат?
Для измерения напора используют манометры и мановакуумметры, которые показывают давление жидкости в трубопроводе. Многие приборы сразу отображают показания в метрах водяного столба или в барах. Существуют и цифровые датчики давления, выдающие результаты в паскалях или килопаскалях. Выбор единицы зависит от требований проекта и используемого оборудования.
